Номер по Госреестру СИ: 54171-13
54171-13 Аппаратура мобильная сбора данных для ГИС
(Leica Zeno5, Leica CS25, Leica CS25 GNSS)
Назначение средства измерений:
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS предназначена для определения координат (приращения координат) точек земной поверхности.
Внешний вид.
Аппаратура мобильная сбора данных для ГИС
Рисунок № 1
Внешний вид.
Аппаратура мобильная сбора данных для ГИС
Рисунок № 2
Внешний вид.
Аппаратура мобильная сбора данных для ГИС
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 11.07.2018
Номер записи - 144201
ID в реестре СИ - 366601
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Аппаратура мобильная сбора данных для ГИС (Leica Zeno5, Leica CS25, Leica CS25 GNSS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Кто поверяет Аппаратура мобильная сбора данных для ГИС (Leica Zeno5, Leica CS25, Leica CS25 GNSS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Аппаратура мобильная сбора данных для ГИС (Leica Zeno5, Leica CS25, Leica CS25 GNSS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS имеет встроенное программное обеспечение Leica Zeno Field и офисное программное обеспечение Leica Zeno Office, с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление, хранение и передача данных, постобработка полученных измерений. Данное программное обеспечение позволяет автоматизировать полевые и офисные работы, а также решать широкий спектр геодезических задач.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем программного обеспечения является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Leica Zeno Field |
Leica_Zeno_Field_Wi nCE.ARM.exe |
3.11 |
4D04A820 |
CRC32 |
|
Leica Zeno Connect |
Leica Zeno Connect WinCE.ARM.exe |
1.31 |
8C76C541 |
CRC32 |
|
Leica Zeno Office |
ZenoOffice.exe |
3.1 |
71A476E3 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS
-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
-
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
- осуществление геодезической и картографической деятельности.
Поверка
Поверкаосуществляется по документу МП АПМ 44-12 «Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS. Методика поверки», разработанному ГЦИ СИ ООО «Автопрогресс-М» и утвержденному в июне 2013 г.
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Изготовитель
Компания «Leica Geosystems AG», Швейцария Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, SwitzerlandТел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Заявитель
ООО «НАВГЕОКОМ»129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail: info@navgeocom.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М» 125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура мобильная сбора данных для ГИС Leica Zeno5 представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры объемом до 2 Гбайт или на съемное запоминающее устройство (microSD-карту) объемом до 64 Гбайт.

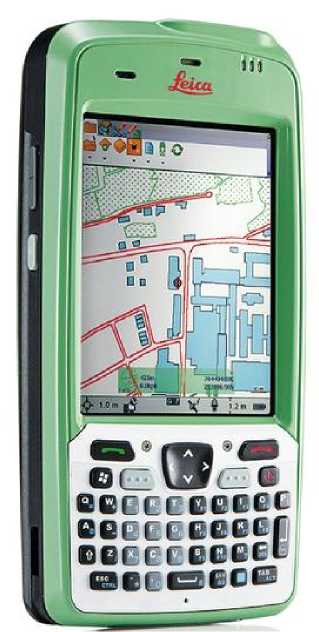

Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica Zeno5.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica Zeno5 расположен 3,7 дюймовый цветной сенсорный экран для отображения текущей информации, QWERTY-клавиатура с навигационными и функциональными клавишами с опцией подсветки,
Лист № 2 Всего листов 6 два светодиодных индикатора для сигнализации режимов работы аппаратуры, а также звуковой динамик.
На боковой панели имеется 1 функциональная клавиша изменения громкости, 1 клавиша навигации по меню, 2 клавиши запуска режима сканирования устройств.
На нижней панели аппаратуры расположен один USB-порт для связи с док-станцией или подключения USB-запоминающего устройства.
На задней панели расположена ручка для переноски, батарейный отсек, встроенная 3,2 мегапиксельная цифровая фотокамера со вспышкой, гнездо для пера, а также звуковой динамик.
Конструктивно, аппаратура мобильная сбора данных для ГИС Leica CS25 представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Принимаемая со спутников информация записывается во внутреннюю память аппаратуры емкостью до 64Гбайт.

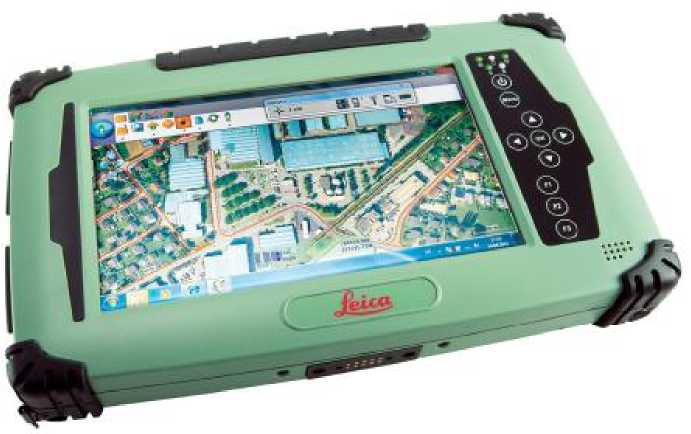

Фотография общего вида аппаратуры мобильной сбора данных для ГИС Leica CS25.
На передней панели аппаратуры мобильной сбора данных для ГИС Leica CS25 расположен 7-дюймовый сенсорный цветной дисплей для отображения текущей информации, 10 функциональных клавиш для управления основными режимами работы аппаратуры, 5 светодиодных индикаторов для отображения режимов работы, а также звуковой динамик.
На боковой панели имеется 1 коммуникационный порт для подключения UBS-устройств, 1 коммуникационный порт DSUB9, порт для подключения внешнего питания, порт для подключения микрофона, а также порт для подключения сетевых устройств Ethernet.
На нижней панели расположен порт для подключения к внешней док-станции.
На задней панели расположены 2 отсека для подключения внутренних аккумуляторных батарей, цифровой цветной фотоаппарат со вспышкой, отсек для крепления пера сенсорного дисплея.
Аппаратура мобильная сбора данных для ГИС Leica CS25 GNSS дополнена наличием внешней спутниковой GNSS-антенны, закрепленной на задней панели.

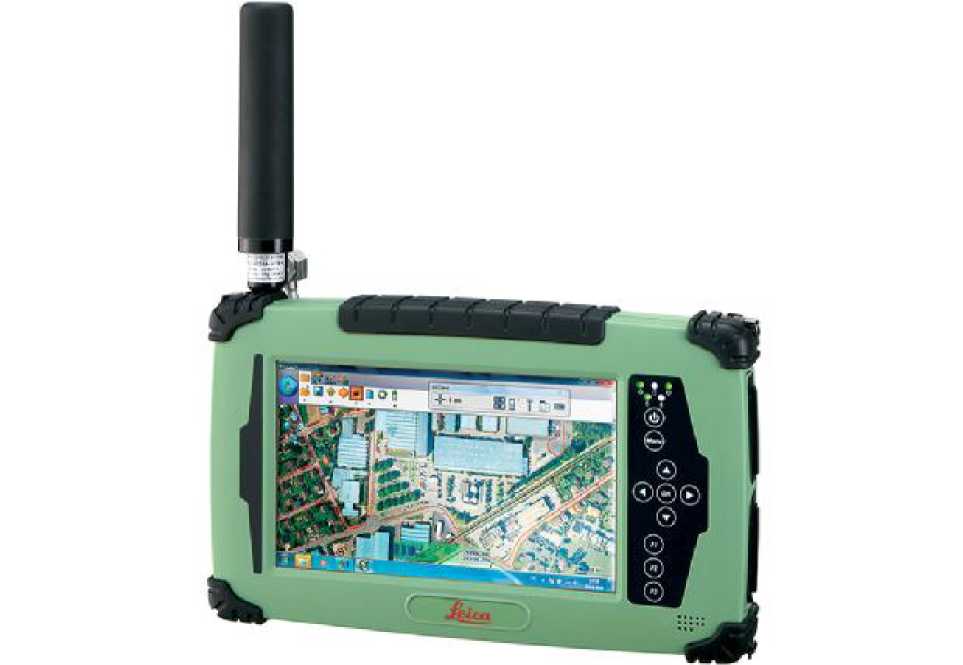

Фотография общего вида аппаратуры мобильной сбора данных для ГИС CS25 GNSS.
Аппаратура мобильная сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS при использовании внешней антенны Leica GG02plus / GG03 / AS10 поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени».
Пломбирование крепёжных винтов корпуса аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры мобильной сбора данных для ГИС Leica Zeno5, Leica CS25, Leica CS25 GNSS обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
|
Наименование |
Количество, ед. |
|
Приемник Leica Zeno5, Leica CS25, Leica CS25 GNSS |
1 |
|
Внешняя антенна Leica GG02plus, GG03, AS10* |
1 |
|
Транспортировочный кейс/футляр |
1 |
|
Измеритель высоты антенны |
1 |
|
Комплект интерфейсных кабелей |
1 |
|
Аккумуляторная батарея |
2 |
|
Зарядное устройство для АКБ |
1 |
|
Компакт-диск с документацией и ПО |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки МП АПМ 44-12 |
1 |
* - по заказу потребителя
|
Наименование характеристики |
Значение характеристики | ||
|
Модель: |
Leica Zeno 5 |
Leica CS25 |
Leica CS25 GNSS |
|
Тип приёмника: |
Навигационный, GPS |
Навигационный, GPS |
Многочастотный, многосистемный |
|
Количество каналов: |
48 |
50 |
120 |
|
Принимаемые сигналы: |
GPS: L1/ (L2*) SBAS: WAAS, EGNOS, (GAGAN, MSAS*) |
GPS: L1/ (L2*) SBAS: WAAS, EGNOS, (GAGAN, MSAS*) |
GPS: L1/L2/L2C ГЛОНАСС: L1/L2 SBAS: WAAS, EGNOS, GAGAN |
|
Режимы измерений без дополнительной внешней антенны: |
«Абсолютные измерения», «Статика»*, «Кинематика»*, «Кинематика в реальном времени»* |
«Абсолютные измерения», «Статика»*, «Кинематика»*, «Кинематика в реальном времени»* |
Абсолютные измерения», «Статика», «Кинематика», «Кинематика в реальном времени» |
|
Тип антенны: |
Внутренняя, внешняя модели GG02plus / GG03 |
Внутренняя, внешняя модели GG02plus / GG03 |
Внутренняя, внешняя модели AS10 |
|
Пределы допускаемой абсолютной погрешности измерений координат в плане на неподвижном основании, м: |
± 5 |
± 5 |
± 5 |
|
Допускаемая СКП измерений в режиме «Статика», «Быстрая статика», мм:
|
(5 + 0,540’6 • D)* (10 + 0,540’6 • D)* где D |
(5 + 0,540’6 • D)* (10 + 0,540’6 • D)* - измеряемое расстояние |
(10 + 2А0’6 • D) (10 + 2А0’6 • d) 3 в мм |
|
Допускаемая СКП измерений в режиме «Кинематика», «Кинематика в реальном времени», мм:
|
(10 + 240-6 • D)* (20 + 240-6 • d)* где D |
(10 + 240-6 • D)* (20 + 240-6 • D)* - измеряемое расстояние |
(100 + Г10-6 • D) (200 + 1-10-6 • d) (10 + 240’6 • D)** (20 + 240’6 • D)** 3 в мм |
|
Источник |
Внешний/внутренний |
Внешний/внутренний |
Внешний/внутренний |
|
электропитания: |
аккумулятор |
аккумулятор |
аккумулятор |
|
- напряжение, В |
12 |
12 |
12 |
|
- потребляемая мощность, Вт |
3,7 |
6-9 |
6-9 |
|
Диапазон рабочих температур для приемника, °С: |
-10...+50 |
-23...+60 |
-23...+60 |
|
Габаритные размеры приемника (Д*Ш*В), мм, не более: |
(158 х 78 х 38) |
(144 х 242 х 40) |
(144 х 242 х 40) |
|
Масса приёмника, кг, не более: |
0,38 |
1,3 |
1,4 |
* - при использовании антенны модели Leica GG02plus / Leica GG03 ** - при использовании антенны модели Leica AS10
