Номер по Госреестру СИ: 61949-15
61949-15 Сканеры лазерные
(Leica ScanStation P30, Leica ScanStation P40)
Назначение средства измерений:
Сканеры лазерные Leica ScanStation P30, Leica ScanStation P40 предназначены для измерений координат точек объекта с целью определения его геометрических размеров.

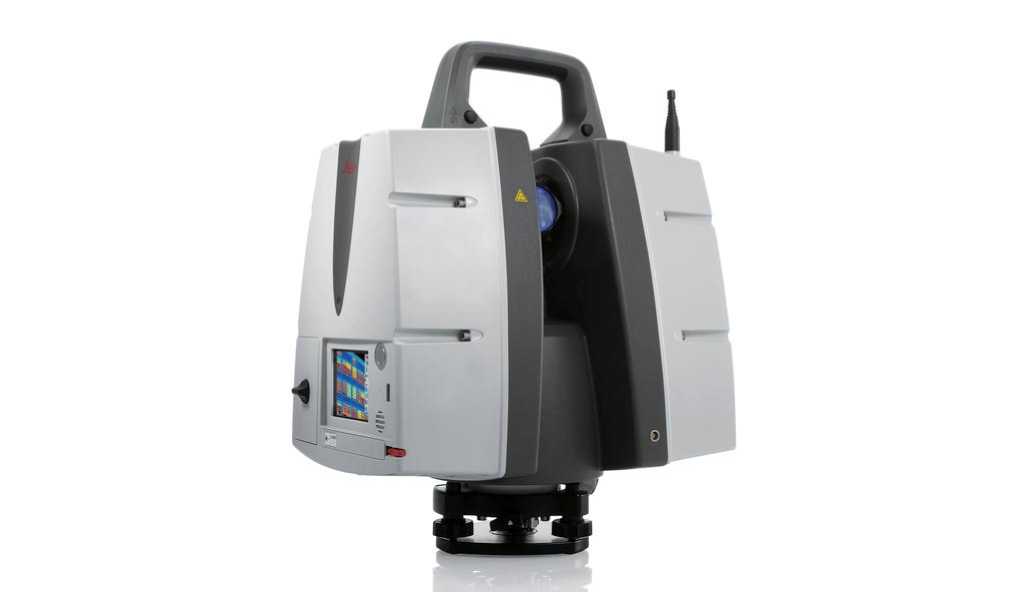

Внешний вид.
Сканеры лазерные
Рисунок № 1
Общие сведения
Дата публикации -
Срок свидетельства - 23.10.2025
Номер записи -
ID в реестре СИ - 375398
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Сканер лазерный Leica ScanStation P40, Сканер лазерный Leica ScanStation P30, Сканер лазерные Leica ScanStation P30, Сканер лазерныq Leica ScanStation P30, Нет модификации, модификация Leica ScanStation P30, модель Leica ScanStation P40, модель Leica ScanStation P30, ScanStation P40, Leica ScanStation P40, Leica ScanStation P30, Leica ScanStanion P40,
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В представленном отчете задача подсчета объема пака СИ сводится к вычислению количества записей в реестре поверок ФГИС АРШИН с уникальным сочетанием заводского номера СИ и типа СИ в периоде 12 лет, начиная с 2010г. Мы предполагаем, что сочетание серийного номера СИ и типа СИ является уникальным для каждого конкретного образца СИ и будет повторяться исключительно при периодических и внеочередных поверках.
На графике столбчатая диаграмма показывает количество новых СИ, зафиксированных за каждый рассматриваемый год, а график, отображенный в виде линии показывает накопленный объем (коммуляту), т.е. объем парка СИ. График имеет возможность масштабирования и экспорта данных в Exсel.
Статистика
Кол-во поверок - 207
Выдано извещений - 0
Кол-во периодических поверок - 117
Кол-во средств измерений - 35
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1238 от 2015.10.23 Об утверждении типов средств измерений
№1794 от 2021.08.16 О внесении изменений в утвержденные типы средств измерений в части продления срока действия
Наличие аналогов СИ: Сканеры лазерные (Leica ScanStation P30, Leica ScanStation P40)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Leica Geosystems AG"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Сканеры лазерные (Leica ScanStation P30, Leica ScanStation P40)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "РУСГЕОКОМ" (RA.RU.314065) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 15 | 0 | 12 | 0 | 12 | 0 | 12 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "КВАЛИТЕСТ" (RA.RU.312469) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 44 | 3 | 3 | 31 | 0 | 26 | 3 | 20 | ||
ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 24 | 6 | 1 | 22 | 0 | 21 | 0 | 21 | ||
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 13 | 4 | 0 | 13 | 0 | 11 | 0 | 11 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 3 | 0 | 18 | 0 | 11 | 0 | 11 | |
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 58 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЦМС ПРОГРЕСС" (1771) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 6 | 1 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Сканеры лазерные (Leica ScanStation P30, Leica ScanStation P40)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Красноярский ЦСМ Красноярский край |
16726 | 19471 |
ФБУ Тюменский ЦСМ Тюменская область |
22216 | 19471 |
Программное обеспечение
Сканеры лазерные Leica ScanStation P30, Leica ScanStation P40 имеют встроенное программное обеспечение «ScanStation Р30/Р40 fw», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Cyclone 9.0», устанавливаемое на персональный компьютер, предназначенное для хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО |
ScanStation P30/Р40 fw |
Cyclone 9.0 |
Номер версии (идентификационный номер ПО), не ниже |
2.02 |
9.0.3 |
Цифровой идентификатор ПО |
22ACF50 |
AA0F32B |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Сканеры лазерные Leica ScanStation P30, Leica ScanStation P40. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным Leica ScanStation P30, Leica ScanStation P40
1. Техническая документация компании «Leica Geosystems AG», Швейцария.
Поверка
Поверкаосуществляется по документу МП АПМ 33-15 «Сканеры лазерные Leica ScanStation P30, Leica ScanStation P40. Методика поверки», утверждённому ООО «Автопрогресс-М» 26 июня 2015 г.
Перечень основного оборудования необходимого для поверки:
- тахеометр электронный серии Leica TS50, Leica TM50, Госреестр №56482-14, СКП (0,6 + 1 • 10-6 • D) мм.
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, Switzerland
Phone: +41 71 727 31 31 Fax: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Заявитель
ООО НАВГЕОКОМ»
129626, г. Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail: web@navgeocom.ru
Испытательный центр
ООО «Автопрогресс-М»123308, Москва, ул. Мнёвники, д. 3, корп. 1
Адрес для корреспонденции: 125319, Москва, а/я 76
Телефон: +7 495 120 0350; Факс: +7 495 120 0350 доб. 0
E-mail: mfo@autoprogress-m.ru
Сканеры лазерные Leica ScanStation P30, Leica ScanStation P40 (далее - сканеры) -приборы, принцип действия которых заключается в измерении координат точек в пространстве полярным методом.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала.
Конструктивно сканеры представляют собой пластиковый корпус, вмещающий лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки за отклонения от горизонта.
Нижняя часть корпуса приспособлена для установки на штатив.
Управление сканером осуществляется через сенсорный дисплей на корпусе прибора.
Пломбирование крепёжных винтов корпуса сканеров не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Рисунок 1 - Фотография общего вида сканеры лазерных Leica ScanStation P30, Leica ScanStation P40
Таблица 3
Наименование |
Количество, ед. |
Сканер лазерный |
1 |
Аккумуляторная батарея (внутренняя) |
4 |
Зарядное устройство |
1 |
Треггер |
1 |
Ethernet кабель передачи данных |
1 |
Ткань для ухода за оптикой |
1 |
Транспортировочный футляр |
1 |
Цифровой носитель с ПО «Leica Cyclone» |
1 |
Руководство по эксплуатации |
1 |
Юстировочные ключи |
2 |
Измеритель высоты инструмента |
1 |
Держатель для измерителя высоты инструмента |
1 |
Инструкция по работе с рулеткой и креплением |
1 |
Кабель для последовательного подключения |
1 |
Методика поверки МП АПМ 33-15 |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики | |
Модель |
Leica ScanStation P30 |
Leica ScanStation P40 |
Диапазон измерения расстояний, м |
0,4 - 120 |
0,4 - 270 |
Допускаемая средняя квадратическая погрешность измерения расстояний, мм |
(1,2 + 10,0 •I0-6 х D), где D - измеряемое расстояние в мм | |
Угловое поле сканирования, ...°:
|
0 - 360 ±135 | |
Допустимая средняя квадратическая погрешность измерений углов, ...” |
8 | |
Объем внутренней памяти, Гбайт |
256 | |
Габаритные размеры (Д х Ш х В), мм, не более |
238 х 358 х 395 | |
Рабочая температура, °С |
от минус 20 до плюс 50 | |
Масса, кг, не более |
12,25 |
