Номер по Госреестру СИ: 58667-14
58667-14 Аппаратура геодезическая спутниковая
(Leica GMX901plus)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Leica GMX901plus предназначена для измерения координат точек земной поверхности при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.

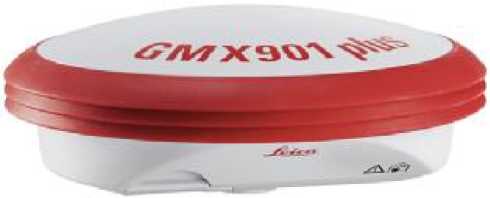

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1

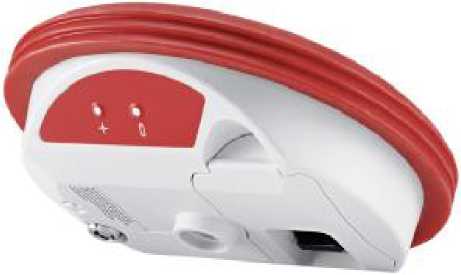

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 2
Программное обеспечение
Аппаратура геодезическая спутниковая Leica GMX901plus имеет встроенное программное обеспечение (долее - ПО) «Leica RefWorx», а также ПО «Leica GNSS Spider», «Leica GeoMoS Monitor», «Leica GeoMoS Analyzer», «Leica GeoMoS HiSpeed», устанавливаемые на персональный компьютер. С помощью указанного ПО обеспечивается взаимодействие узлов, настройка и управление рабочим процессом, хранение и передача результатов измерений, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является компания «Leica Geosystems AG», Швейцария.
Идентификационные данные программного обеспечения:
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Leica RefWorx |
OEM615.fw |
6.113 |
0B4DF072 |
CRC32 |
Leica GNSS Spider |
GNSS-Spider_v442_en.exe |
4.4.2 |
31AD8591 |
CRC32 |
Leica GeoMos Monitor |
GeoMoS Monitor 6.0.0.45 0 Setup en.exe |
6.0.0.450 |
3B073102 |
CRC32 |
Leica GeoMos Analyzer |
GeoMoS Analyzer 6.0.0.4 50 Setup en.exe |
6.0.0.450 |
BC2CC5B6 |
CRC32 |
Leica GeoMos HiSpeed |
GeoMoS HiSpeed 1.0.1 Setup.exe |
1.0.1 |
CD99D84F |
CRC32 |
Leica GeoMos Now! |
GeoMo S_N ow_6.1_S etup_ en.exe |
6.1 |
5DBC38C9 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Leica GMX901plus.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Аппаратура геодезическая спутниковая Leica GMX901plus. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Leica GMX901plus
-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м».
-
3. Техническая документация компании «Leica Geosystems AG», Швейцария.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2).
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.793-2012 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
-
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Heinrich - Wild - Strasse, CH - 9435, Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Заявитель
ООО «НАВГЕОКОМ»
129626, г.Москва, ул. Павла Корчагина, 2
Тел.: +7 (495) 781-77-77, факс: +7 (495) 747-51-30
E-mail: info@navgeocom.ru
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512 E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Leica GMX901plus - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура геодезическая спутниковая Leica GMX901plus представляет собой пластиковый корпус, вмещающий внутреннюю микрополосковую антенну и приёмник, который связывается с внешним средством управления - персональным компьютером со специализированным программным обеспечением. Принимаемая со спутников информация записывается во внутреннюю память компьютера.
На боковой панели аппаратуры геодезической спутниковой Leica GMX901plus располагаются два светодиодных индикатора для отображения информации о питании приемника и о слежении за спутниками.
На нижней панели аппаратуры геодезической спутниковой Leica GMX901plus расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, а также отсек для внутренней аккумуляторной батареи.
Аппаратура геодезическая спутниковая Leica GMX901plus поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени» (RTK). Кроме того аппаратура может функционировать в режиме "Статика. Длительные наблюдения". Заявленная точность при этом достигается за счет проведения длительных сеансов измерений на базисных пунктах и обработки полученных данных по специализированным алгоритмам программного обеспечения.
Фотография общего вида аппаратуры геодезической спутниковой Leica GMX901plus.
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Leica GMX901plus не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Лист № 2 Всего листов 4
Комплект аппаратуры геодезической спутниковой Leica GMX901plus включает:
Наименование |
Количество, ед. |
Приемник Leica GMX901plus |
1 |
Кабель LEICA GEV197 питания/данных |
1 |
Кабель LEICA GEV97 питания |
1 |
Блок питания LEICA GEV270 12В |
1 |
Кабель LEICA GEV212 передачи данных* |
1 |
Компакт-диск с документацией |
1 |
Руководство по эксплуатации |
1 |
Свидетельство о поверке |
1 |
*по запросу
Тип приёмника: |
Многочастотный, многосистемный |
Количество каналов: |
120 |
Принимаемые сигналы: |
GPS: L1/L2 ГЛОНАСС: L1/L2. SBAS: WAAS, EGNOS, GAGAN, MSAS |
Режимы измерений: |
«Статика», «Быстрая Статика», «Статика. Длительные сеансы», «Кинематика», «Кинематика в реальном времени (RTK)» |
Тип антенны: |
Встроенная |
Допускаемая средняя квадратическая погрешность измерений в режимах «Статика» и «Быстрая Статика», мм, не более
|
(5 + 0,5 • 10"6^ D) (10 + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений в режиме «Статика. Длительные сеансы»*, мм, не более
|
(3 + 0,5 • 10-6 • D) (б + 0,5 • 10-6 • D) где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика», мм, не более:
|
(10 + 1,0 • 10-6 • D) (20 + 1,0 • 10-6 • D) где D - измеряемое расстояние в мм |
Допускаемая средняя квадратическая погрешность измерений в режиме «Кинематика в реальном времени (RTK)», мм, не более:
|
(5 + 0,5 • 10-6 -D)** (10 + 1,0 • 10-6 • D) (10 + 0,5 • 10"6^ D)** (20 + 1,0 • 10-6 • D) где D - измеряемое расстояние в мм |
Источник электропитания:
|
Внешний 10,5 - 28 1,7 |
Диапазон рабочих температур для приемника, °С: |
от минус 40 до плюс 65 |
Габаритные размеры (Высота х Диаметр), мм, не более: |
60 х 186 |
Масса приёмника, кг, не более: |
0,7 |
* - при устойчивом закреплении аппаратуры над пунктами, открытом небосводе , отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также хорошей конфигурации спутниковых группировок. При наблюдении базовых линий свыше 30 км необходимо использование точных эфемерид спутников, при этом время наблюдений берётся из расчёта 10 минут + 2 минуты на каждый километр базовой линии, вплоть до 24 часов.
** - при устойчивом стационарном закреплении аппаратуры над пунктами, открытом небосводе, отсутствии электромагнитных помех и многолучевого распространения сигналов спутников, а также хорошей конфигурации спутниковых группировок.
