Наименование

Количество, ед.

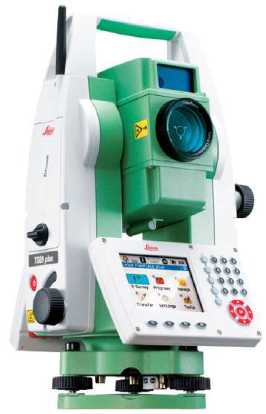

Тахеометр электронный

1

Трегер

1

Аккумулятор

2

Зарядное устройство

1

Измеритель высоты инструмента

1

Держатель измерителя высоты инструмента

1

Кабель передачи данных (USB - RS232)

1

Кабель передачи данных (USB - miniUSB)

1

Мини-призма

1

Мини-вешка

1

Насадка для измерения вертикальных углов

1

Набор инструментов для юстировки

1

Транспортировочный футляр

1

Солнцезащитная бленда

1

Плоская призма

1

Чехол от дождя

1

Руководство по эксплуатации, методика поверки МП АПМ 05-16

1

Наименование характеристики

Значение характеристики

Модификация

TS02 plus 3"

TS02 plus 5"

TS02 plus 7"

У величение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

У гловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

1,7

Цена деления установочных уровней:

• - круглого, '/мм, не более

• - электронного, ", не более

6/2

2

Диапазон компенсации компенсатора, ', не менее

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, "

±1

±1,5

±2

Пределы допускаемой погрешности лазерного центрира, мм

±1,5

Диапазон измерений:

• - углов, °

• - расстояний, м, не менее:

• - отражательный режим (1 призма)

• - отражательный режим на отражающую пленку

• - диффузный режим

от 0 до 360

от 1,5 до 3500,0₁₎ от 1,5 до 250,0₂¹₎⁾ от 1,5 до 30,0₂²₎⁾₃₎ от 1,5 до 500,0²⁾³⁾

Допускаемая средняя квадратическая погрешность измерений углов, "

3

5

7

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), 11

±6

±10

±14

Дискретность отсчитывания измерений:

• - углов, "

• - расстояний, мм

0,1/1

0,1/1

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим

• - отражательный режим на отражающую пленку

• - диффузный режим

1,5+2,040’⁶<D

3+240’⁶<D

2+240’⁶<D,

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим

• - отражательный режим на отражающую пленку

• - диффузный режим

±2-(1,5+2,0-10^-6-D) ±2-(3+2-10^AD) ±2-(2+2-10^-6<D), где D - измеряемое расстояние, мм

Объем внутренней памяти, Мбайт

32

Наименование характеристики

Значение характеристики

Модификация

TS02 plus 3"

TS02 plus 5"

TS02 plus 7"

Параметры электропитания:

- напряжение, В

- для внутреннего аккумулятора GEB221

7,4

- для внутреннего аккумулятора GEB222

7,4

- для внешнего аккумулятора GEB371

14,8

- ёмкость, A/ч

- для внутреннего аккумулятора GEB221

4,4

- для внутреннего аккумулятора GEB222

6,0

- для внешнего аккумулятора GEB371

16,8

Продолжительность непрерывной работы, ч, не ме-

нее:

20

- для внутреннего аккумулятора GEB221

30

- для внутреннего аккумулятора GEB222

Диапазон рабочих температур, °С

от минус 20 (35)⁴⁾ до плюс 50

Габаритные размеры (Д х Ш х В), мм, не более

173 х 225 х 316

Масса без аккумулятора, кг, не более

4,2

Средняя наработка на отказ, ч

3000

Средний срок службы, лет

6

¹⁾ -   измерения на отражающую плёнку (60мм

х 60мм) с коэффициентом отражения

не менее 90 % по ГОСТ 8.557-2007

²⁾ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффи-

циентом отражения не менее 90 % по ГОСТ 8.557-2007

³⁾ - для модификации R500

⁴⁾ - для модификации Arctic

Наименование характеристики

Значение характеристики

Модификация

TS06 plus 1"

TS06 plus 2"

TS06 plus 3"

TS06 plus 5"

TS06 plus 7"

У величение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

У гловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

1,7

Цена деления установочных уровней:

• - круглого, '/мм, не более

• - электронного, ", не более

6/2

2

Диапазон компенсации компенсатора, ', не менее

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, "

±0,5

±0,5

±1

±1,5

±2

Пределы допускаемой погрешности лазерного центрира, мм, не более

±1,5

Дискретность отсчитывания измерений

• - углов, "

• - расстояний, мм

0,1/1

0,1/1

Наименование характеристики

Значение характеристики

Модификация

TS06 plus 1"

TS06

plus

2"

TS06

plus

3"

TS06

plus

5"

TS06 plus 7"

Диапазон измерений:

• - углов, °

• - расстояний, м, не менее:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности (1 призма)

• - отражательный режим на отражающую пленку¹⁾

• - отражательный режим увеличенной дальности на отражающую пленку¹⁾

• - диффузный режим

от 0 до 360

от 1,5 до 3500,0 от 1,5 до 5400,0 от 1000 до 10000,0

от 1,5 до 250,0 от 1,5 до 1300,0 от 1,5 до 500,0²₂⁾³₎₄⁾₎ от 1,5 до 1000,0²⁾⁴⁾

Допускаемая средняя квадратическая погрешность измерений углов, "

1

2

3

5

7

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±6

±10

±14

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности

(1 призма)

• - отражательный режим на отражающую пленку¹⁾

• - отражательный режим увеличенной дальности на отражающую пленку¹⁾

• - диффузный режим от 1,5 до 500 м включ.

• - диффузный режим св. 500 до 1000 м включ.

1,5+2,0-10^AD

1,5+2,0-10^AD

5+240^-6<D

3+240^-6<D

5+240^-6<D

2+240^-6<D

4+240^-6<D

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности

(1 призма)

• - отражательный режим на отражающую пленку

• - отражательный режим увеличенной дальности на от-ражающую пленку¹⁾

• - диффузный режим от 1,5 до 500 м включ.

• - диффузный режим св. 500 до 1000 м включ.

±2-(1,5+2,0-10^AD)

±2-(1,5+2,0-10^AD)

±2-(5+2-10^aD)

±2-(3+2-10^AD)

±2-(5+2-10^aD)

±2-(2+2-10^AD)

±2-(4+2-10^aD)

где D - измеряемое расстояние, мм

Объем внутренней памяти, Мбайт

32

Наименование характеристики

З

начение характеристики

Модификация

TS06 plus 1"

TS06 plus 2"

TS06 plus 3"

TS06 plus 5"

TS06 plus 7"

Параметры электропитания:

• - напряжение, В

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

• - для внешнего аккумулятора GEB371

• - ёмкость, A/ч

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

• - для внешнего аккумулятора GEB371

7,4

• 7.4

14,8

• 4.4

6,0

16,8

Продолжительность непрерывной работы, ч, не менее:

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

20

30

Диапазон рабочих температур, °С

от минус 20 (35)⁵⁾ до плюс 50

Габаритные размеры (Д х Ш х В), мм, не более

203 х 225 х 316

Масса без аккумулятора, кг, не более

4,5

Средняя наработка на отказ, ч

3000

Средний срок службы, лет

6

• ¹⁾ - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее ₂9₎0 % по ГОСТ 8.557-2007

• ²⁾ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007

• ³⁾ - для модификации R500

• ⁴⁾ - для модификации R1000

• ⁵⁾ - для модификации Arctic

Наименование характеристики

Значение характеристики

Модификация

TS09 plus 1"

TS09 plus 2"

TS09 plus 3"

TS09 plus 5"

У величение зрительной трубы, крат, не менее

30

Диаметр входного зрачка, мм, не менее

40

У гловое поле зрения зрительной трубы, не менее

1°30'

Наименьшее расстояние визирования, м, не менее

1,7

Цена деления установочных уровней:

• - круглого, '/мм, не более

• - электронного, ", не более

6/2

2

Диапазон компенсации компенсатора, ', не менее

±4

Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, "

±0,5

±0,5

±1

±1,5

Пределы допускаемой погрешности лазерного центрира, мм, не более:

±1,5

Наименование характеристики

Значение характеристики

Модификация

TS09 plus 1"

TS09 plus 2"

TS09 plus 3"

TS09 plus 5"

Дискретность отсчитывания измерений:

• - углов, "

• - расстояний, мм

0,1/1

0,1/1

Диапазон измерений:

• - углов, °

• - расстояний, м, не менее:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности

(1 призма)

• - отражательный режим на отражающую пленку¹⁾

• - отражательный режим увеличенной дальности на отражающую пленку¹⁾

• - диффузный режим

от 0 д

от 1,5 до

от 1,5 до

от 1000,0 д

от 1,5 д

от 1,5 до

от 1,5 до

от 1,5 до1

о 360

3500,0

5400,0

о 10000,0 о 250,0

1300,0

_500,0²⁾³⁾

_000,0²⁾⁴⁾

Допускаемая средняя квадратическая погрешность измерений углов, "

1

2

3

5

Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), "

±2

±4

±6

±10

Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности

(1 призмы)

• - отражательный режим на отражающую пленку

• - отражательный режим увеличенной дальности на отражающую пленку¹⁾

• - диффузный режим от 1,5 до 500 м включ.

• - диффузный режим св. 500 до 1000 м включ.

1,5+2,040^-6<D

1,5+2,040^-6<D

5+240’⁶<D

3+240’⁶<D

5+240’⁶<D

2+240’⁶<D

4+240’⁶<D

где D - измеряемое расстояние, мм

Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

• - отражательный режим (1 призма)

• - отражательный режим (3 призмы)

• - отражательный режим увеличенной дальности

(1 призма)

• - отражательный режим на отражающую пленку¹⁾

• - отражательный режим увеличенной дальности на отражающую пленку¹⁾

• - диффузный режим от 1,5 до 500 м включ.

• - диффузный режим св. 500 до 1000 м включ.

±2<1,5+2,040^-6<D)

±2<1,5+2,040’⁶<d)

±2<5+240^-6<D)

±2<3+240’⁶<d)

±2<5+240^-6<D)

±2-(2+2-10^AD)

±2-(4+2-10^aD)

где D - измеряемое расстояние, мм

Объем внутренней памяти, Мбайт

32

Наименование характеристики

Значение характеристики

Модификация

TS09 TS09 TS09 TS09 plus 1" plus 2" plus 3" plus 5"

Параметры электропитания:

• - напряжение, В

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

• - для внешнего аккумулятора GEB371

• - ёмкость, A/ч

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

• - для внешнего аккумулятора GEB371

7,4

• 7.4

14,8

• 4.4

6,0

16,8

Продолжительность непрерывной работы, ч, не менее:

• - для внутреннего аккумулятора GEB221

• - для внутреннего аккумулятора GEB222

20

30

Диапазон рабочих температур, °С

от минус 20 (35) ⁵⁾ до плюс 50

Габаритные размеры (Д х Ш х В), мм, не более

203 х 225 х 316

Масса без аккумулятора, кг, не более

4,5

Средняя наработка на отказ, ч

3000

Средний срок службы, лет

6

• ¹⁾ - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее ₂9₎0 % по ГОСТ 8.557-2007

• ²⁾ - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90 % по ГОСТ 8.557-2007

• ³⁾ - для модификации R500

• ⁴⁾ - для модификации R1000

• ⁵⁾ - для модификации Arctic
