Номер по Госреестру СИ: 71358-18
71358-18 Сканеры лазерные
(Leica BLK360)

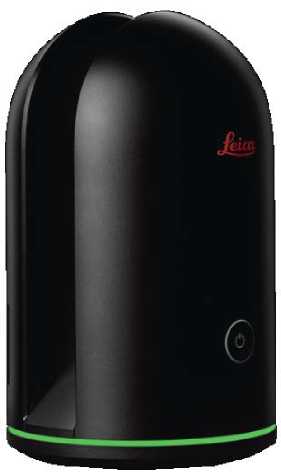

Внешний вид.
Сканеры лазерные
Рисунок № 1
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 01.06.2024
Номер записи - 167438
ID в реестре СИ - 396322
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Сканер лазерный Leica BLK360, Сканер лазерный Leica BLK360, Нет модификации, Leica BLK360, BLK360, 60490-15, -,
Производитель
Изготовитель - Компания "Leica Geosystems AG"
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Бесплатный
Статистика
Кол-во поверок - 217
Выдано извещений - 0
Кол-во периодических поверок - 95
Кол-во средств измерений - 117
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1072 от 2018.06.01 Об утверждении типов средств измерений
Наличие аналогов СИ: Сканеры лазерные (Leica BLK360)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Leica Geosystems AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
25125-15 24.02.2020 |
Нивелиры электронные, DNA03, DNA10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
38321-16 28.07.2026 |
Дальномеры лазерные, Leica DISTO D2 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
43895-10 27.03.2020 |
Тахеометры электронные, Leica Builder 100, Leica Builder 200, Leica Builder 300, Leica Builder 400, Leica Builder 500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
50417-12 09.07.2017 |
Дальномеры лазерные, Leica Disto D210, Leica Disto X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50513-12 20.07.2017 |
Дальномеры лазерные, Leica Racer 70, Leica Racer 100 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50575-12 20.07.2017 |
Аппаратура геодезическая спутниковая, Leica GR25 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
50738-12 20.06.2027 |
Системы измерительно-проекционные, Leica 3D Disto Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
52742-13 25.01.2023 |
Аппаратура геодезическая спутниковая, Leica GS08plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
52743-13 22.02.2018 |
Аппаратура геодезическая спутниковая, Leica GM10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53010-13 30.01.2023 |
Тахеометры электронные, Leica iCon robot 50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53011-13 30.01.2023 |
Тахеометры электронные, Leica TS11 R500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
53755-13 06.06.2018 |
Дальномеры лазерные, Leica DISTO D510 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54171-13 11.07.2018 |
Аппаратура мобильная сбора данных для ГИС, Leica Zeno5, Leica CS25, Leica CS25 GNSS Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
54602-13 09.07.2024 |
Аппаратура геодезическая спутниковая, Leica GS14 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55020-13 30.09.2018 |
Системы лазерные координатно-измерительные сканирующие, Leica ScanStation P20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
55021-13 30.09.2018 |
Дальномеры лазерные, Leica DISTO X310 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
56285-14 14.12.2029 |
Дальномеры лазерные, Leica DISTO D810 touch Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
56482-14 14.12.2024 |
Тахеометры электронные, Leica MS50, Leica TS50 I, Leica TM50 1", Leica TM50 0,5", Leica TM50 I 1", Leica TM50 I 0,5" Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
56782-14 06.03.2019 |
Системы мобильного сканирования, Pegasus:One Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57144-14 20.02.2024 |
Аппаратура геодезическая спутниковая, Leica iCG81, Leica iCG82 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
57853-14 13.05.2024 |
Нивелиры электронные, Sprinter 50, Sprinter 150, Sprinter 150M, Sprinter 250M Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
1 год | |
|
57866-14 13.05.2029 |
Дальномеры лазерные, Leica DISTO D110 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58249-14 20.08.2019 |
Сканеры лазерные, Leica HDS 8810 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58419-14 13.05.2029 |
Нивелиры лазерные ротационные, Leica Rugby серий 600, 800 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
58667-14 29.09.2019 |
Аппаратура геодезическая спутниковая, Leica GMX901plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58964-14 10.11.2019 |
Тахеометры электронные, Leica iCR61, Leica iCR62, Leica iCR65 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
58965-14 10.11.2019 |
Тахеометры электронные, Leica iCB62, Leica iCB65, Leica iCB69 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ |
1 год |
|
60792-15 12.03.2025 |
Дальномеры лазерные, Leica DISTO D410, Leica DISTO S910 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61947-15 23.10.2025 |
Аппаратура геодезическая спутниковая, Leica GS10, Leica GS15 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61949-15 23.10.2025 |
Сканеры лазерные, Leica ScanStation P30, Leica ScanStation P40 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
61950-15 23.10.2025 |
Тахеометры электронные, Leica TS16, Leica MS60, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64203-16 16.06.2021 |
Аппаратура геодезическая спутниковая, Leica Zeno 20 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64256-16 16.06.2021 |
Тахеометры электронные, Leica TS11 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
64403-16 28.06.2026 |
Нивелиры с компенсатором, Leica NA300, Leica NA500 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
65933-16 14.12.2021 |
Тахеометры электронные, Leica FlexLine TS02 plus, Leica FlexLine TS06 plus, Leica FlexLine TS09 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66125-16 21.12.2026 |
Нивелиры электронные, Leica LS10 0,3, Leica LS15 0,2, Leica LS15 0,3 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66436-17 19.01.2027 |
Аппаратура геодезическая спутниковая, Leica GR30, Leica GR50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66440-17 19.01.2022 |
Системы мобильного сканирования, Leica Pegasus:Two Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
66713-17 27.02.2027 |
Аппаратура геодезическая спутниковая, Leica GS16 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70922-18 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica GS18 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
70923-18 23.04.2024 |
Тахеометры электронные, Leica TS15 G Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71358-18 01.06.2024 |
Сканеры лазерные, Leica BLK360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
71533-18 15.06.2029 |
Нивелиры с компенсатором, Leica NA730 plus Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74358-19 18.03.2029 |
Сканеры лазерные, Leica RTC360 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74357-19 18.03.2029 |
Дальномеры лазерные, Leica DISTO D510, Leica DISTO X310, Leica DISTO X3, Leica DISTO X4 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74257-19 01.03.2024 |
Аппаратура геодезическая спутниковая, Leica GS07 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74831-19 23.04.2024 |
Аппаратура геодезическая спутниковая, Leica iCG70 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74762-19 17.04.2029 |
Тахеометры электронные, Leica FlexLine TS03, Leica FlexLine TS07, Leica FlexLine TS10 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
74669-19 05.04.2029 |
Сканеры лазерные, Leica ScanStation P50 Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
76008-19 12.09.2024 |
Сканеры лазерные, Leica Pegasus: Backpack Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
|
80995-21 |
Тахеометр электронный, Leica TS60 I Компания "Leica Geosystems AG" (ШВЕЙЦАРИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Сканеры лазерные (Leica BLK360)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 14 | 1 | 3 | 9 | 0 | 6 | 0 | 6 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 80 | 2 | 46 | 18 | 0 | 47 | 38 | 7 | ||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 33 | 4 | 3 | 29 | 0 | 27 | 2 | 25 | ||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 24 | 6 | 3 | 21 | 0 | 16 | 0 | 16 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 40 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 7 | 7 | 0 | 7 | 0 | 6 | 0 | 6 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 6 | 1 | 1 | 5 | 0 | 5 | 1 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 3 | 2 | 0 | 5 | 3 | 2 |
Стоимость поверки Сканеры лазерные (Leica BLK360)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тюменский ЦСМ Тюменская область |
22216 | 22216 |
Программное обеспечение
Сканеры имеют встроенное микропрограммное обеспечение «BLK360_fw», используемое для управления работой сканеров, записи, хранения и передачи измеренных данных, а также программное обеспечение «Autodesk ReCap mobile» и «BLK360app», устанавливаемое на планшетный компьютер и программное обеспечение «Leica Cyclone», «Leica Cyclone REGISTER 360», «Autodesk ReCap Pro», «Leica BLK360 Data Manager», устанавливаемое на персональный компьютер, предназначенное для передачи, хранения и обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
BLK360 fw |
Leica Cyclone |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.6 |
9.1.6 |
|
Цифровой идентификатор ПО |
ACC02DF |
BB003AF |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Autodesk ReCap Pro mobile |
Leica REGISTER 360 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2.2 |
1.4.1 |
|
Цифровой идентификатор ПО |
03D21FA |
EE022F1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 3 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Autodesk ReCap Pro |
BLK360app |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.2 |
1.0.0 |
|
Цифровой идентификатор ПО |
BB21A0F |
FA011D2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Таблица 4 - Идентификационные данные программного обеспечения
|
Идентификационное наименование ПО |
Leica BLK360 Data Manager |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.4.2 |
|
Цифровой идентификатор ПО |
C033DE1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к сканерам лазерным Leica BLK360
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
Техническая документация компании «Leica Geosystems AG», Швейцария
Поверка
Поверкаосуществляется по документу МП АПМ 11-18 «Сканеры лазерные Leica BLK360. Методика поверки», утвержденному ООО «Автопрогресс-М» «21» марта 2018 года.
Основные средства поверки:
- тахеометр электронный 1 разряда по ГОСТ Р 8.750-2011, ПГ ±(0,2+0,540<D'6) мм, ПГ ±10”
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Компания «Leica Geosystems AG», Швейцария
Адрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
E-mail: info@leica-geosystems.com
Заявитель
Общество с ограниченной ответственностью «ГЕКСАГОН ГЕОСИСТЕМС РУС»
(ООО «ГЕКСАГОН ГЕОСИСТЕМС РУС»)
ИНН 7717626771
Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 6
Тел.: +7 (495) 781-7777
E-mail: info@geosystems.ru
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М») Адрес: 123298, г. Москва, ул. Берзарина, д. 12
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Конструктивно сканеры представляют собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота и электронный управляющий блок. Сканеры имеют встроенный компенсатор, который автоматически вносит поправки в измерения при отклонении вертикальной оси прибора от отвесной линии.
Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Нижняя часть корпуса приспособлена для установки на штатив. Управление сканерами осуществляется через планшетный компьютер Apple iPad Pro и при помощи кнопки на корпусе прибора. Запись данных производится во внутреннюю память сканеров.
Общий вид сканеров представлен на рисунке 1.
Рисунок 1 - Общий вид сканеров лазерных Leica BLK360
Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений: | |
|
- углов, °: | |
|
- горизонтальных |
от 0 до 360 |
|
- вертикальных |
от -150 до +150 |
|
- расстояний, м |
от 0,6 до 20,01) |
|
Диапазон показаний: | |
|
- углов, °: | |
|
- горизонтальных |
от 0 до 360 |
|
- вертикальных |
от -150 до +150 |
|
- расстояний, м |
от 0,6 до 60,01) |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), " |
±80 |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
40 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:
|
±8 ±14 |
|
Допускаемое среднее квадратическое отклонение измерений расстояний, мм:
|
±4 ±7 |
|
1) - для поверхностей с коэффициентом диффузного отражения не менее 0,78 | |
Таблица 6 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Лазерное излучение: | |
|
- длина волны, нм |
830 |
|
- класс по ГОСТ 31581-2012 |
1 |
|
Напряжение электропитания внутреннего аккумулятора, В |
10,8 |
|
Диапазон рабочих температур, °С |
от +5 до +40 |
|
Габаритные размеры, (ДиаметрВысота), мм |
100x165 |
|
Масса, кг, не более |
1 |
