№1647 от 02.10.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 197213
О внесении изменений в описание типа на тахеометры Leica TS16
Приказы по основной деятельности по агентству Вн. Приказ № 1647 от 02.10.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)
ПРИКАЗ
02 октября 2020 г.
№ 1647
Москва
О внесении изменений в описание типа на тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732), и в связи с обращением ООО «ГЕКСАГОН ГЕОСИСТЕМС РУС» от 28 февраля 2020 г. № 126/1, приказываю:
-
1. Внести изменения в описание типа на тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 61950-15, изложив его в новой редакции согласно приложению к настоящему приказу.
-
2. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.
-
3. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя
С. С.Голубев
/---------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 00Е1036Е1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020
X_______________-_____________
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «02» октября 2020 г. № 1647
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I Назначение средства измеренийТахеометры электронные Leica TS16, Leica MS60, Leica TS60 I предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Описание средства измеренийПринцип действия тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,658 мкм, класс 1 / 3R(npu измерении в отражательном / диффузном режиме) в соответствии со стандартом IEC 60825-1 «Безопасность лазерных изделий».
Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I выполнены единым блоком. Выпускаемые модели оснащены пьезоприводом (сервоприводом, для моделей LeicaTS16) и имеют автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. В нижней части тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I расположен встроенный лазерный центрир, предназначенный для центрирования тахеометра на станции установки инструмента. У моделей Leica MS60 и Leica TS60 I имеется функция автоматического измерения высоты.
Помимо вышеперечисленных автоматических функций тахеометры электронные Leica MS60 могут работать в режиме трёхмерного лазерного сканирования, что позволяет собирать и визуализировать данные топосъёмки.У моделей Leica MS60 и Leica TS60 I на передней и задней панелях расположены цветные сенсорные жидкокристаллические дисплеи с кнопками управления. У моделей TS16 цветной сенсорный жидко кристалический дисплей с кнопками управления расположен только на передней панели. На боковых панелях расположены аккумуляторный отсек, слот для подключения карты памяти формата SD объёмом до 8 Гбайт, USB-порт для подключения внешних устройств и наводящие винты управления приводом для точного наведения на цель, а также винт фокусировки и 2 кнопки автофокусировки.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I оснащены портом RS232 для подключения к персональному компьютеру.
Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I выпускаются в следующих модификациях TS16, MS60, TS60 I, которые отличаются пределами измерений углов и расстояний, а так же точностью измерений расстояний, горизонтальных и вертикальных углов. Наименование моделей тахеометров электронных Leica TS16 могут дополняться следующими буквенно-цифровыми обозначениями:
-
- M - оснащены моторизированным приводом;
-
- A - оснащены функцией автоматического наведения на отражатель (ATRplus);
-
- P - установлена функция автоматического поиска отражателя (PowerSearch);
-
- I - встроена фотокамера для ведения фотоабрисов при съемке;
-
- R500 - возможность измерения расстояний в диффузном режиме до 500м;
-
- R1000 - возможность измерения расстояний в диффузном режиме до 1000м;
-
- 1", 2", 3", 5" - значение средней квадратической погрешности измерений вертикального и горизонтального угла.

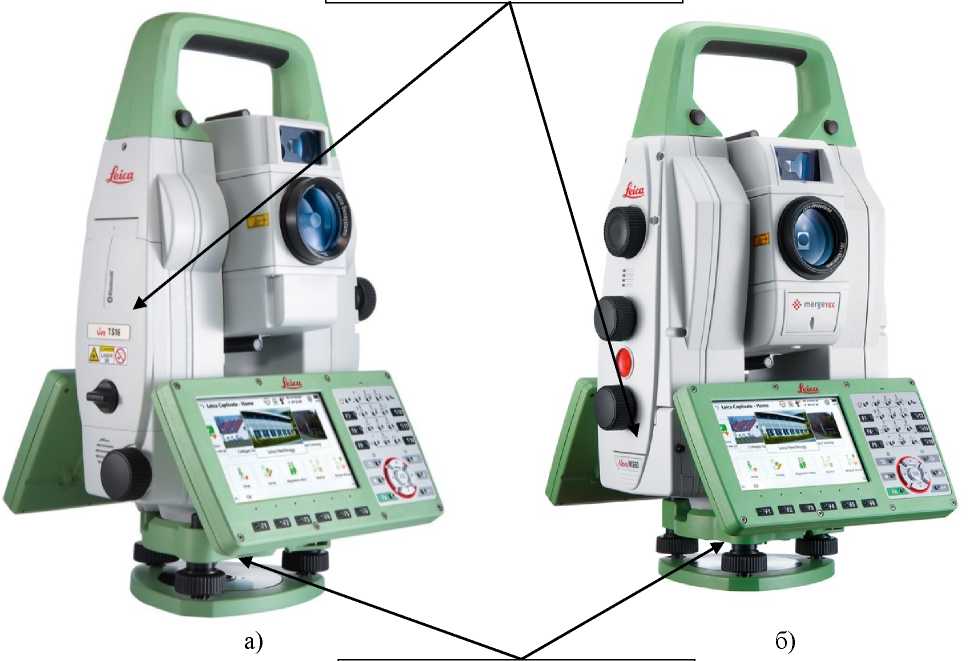

Общий вид тахеометров электронных Leica TS16, Leica MS60, Leica TS60 I с указанием места нанесения знака утверждения типа приведен на рисунке 1.
Пломбирование крепёжных винтов корпуса не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Место нанесения знака утверждения типа
а)
б)
•Й- mergerK
' I I
Место расположения лазерного центрира
Рисунок 1 - Общий вид тахеометров электронных
LeicaTS16 (а), LeicaMS60 (б), LeicaTS60 I (б)
Программное обеспечениеВстроенное программное обеспечение (далее - ПО) «LeicaCaptivate» предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. ПО «LeicaInfinity», устанавливаемое на ПК, предназначено для визуализации полученных данных, импорта и экспорта данных; ПО «LeicaGeoOffice, устанавливаемое на ПК, предназначено для импорта и экспорта данных, а также обработки данных съёмки; ПО «LeicaMultiWorx», устанавливаемое на ПК, предназначено для загрузки данных в формате .SDB в ПО «AutoCAD» и последующей обработки; ПО «3DReshaper», устанавливаемое на ПК, предназначено для обработки данных (создание 3D моделей), анализа данных, подсчета объёмов. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Leica Captivate MS/TS fw |
LeicaInfinity |
LeicaGeo Office |
LeicaMulti- Worx |
3DReshaper |
|
Номер версии (идентификационный номер) ПО |
1.20 |
1.3.0 |
8.4 |
1.0.3 |
8.0.2.10749 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
03BA5C3 |
FF004A2 |
BC31FA3 |
D3FF03B |
EC34C0DB |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
CRC32 |
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики тахеометров электронных LeicaTS16
|
Наименование характеристики |
Значение | |||
|
Модель |
Leica TS16 1" |
Leica TS16 2" |
Leica TS16 3" |
Leica TS16 5" |
|
Увеличение зрительной трубы, крат, не менее |
30 | |||
|
Диаметр входного зрачка, мм, не менее |
40 | |||
|
Угловое поле зрения зрительной трубы, не менее |
1°°30' | |||
|
Наименьшее расстояние визирования, м, не менее |
1,7 | |||
|
Цена деления установочного уровня: - круглого, не более, мм |
6'/2 | |||
|
Диапазон компенсации компенсатора, ', не менее |
от -4 до +4 | |||
|
Пределы допустимой систематической составляющей погрешности компенсации компенсатора, ", не более |
±0,5 |
±0,5 |
±1,0 |
±1,5 |
Окончание таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений: | |
|
- углов, ° |
от 0 до 360 |
|
- расстояний, м: | |
|
- отражательный режим (1 призма) |
от 1,5 до 3500 |
|
- отражательный режим (3 призмы) |
от 1,5 до 5400 |
|
- отражательный режим на отражающую | |
|
плёнку |
от 1,5 до 250(1) |
|
- диффузный режим: | |
|
- модификация R500 |
от 1,5 до 500(1) |
|
- модификация R1000 |
от 1,5 до 1200(1) |
|
- режим увеличенной дальности (1 | |
|
призма) |
от 1000 до 12000 |
|
Дискретность отсчитывания измерений: | |
|
- углов," |
0,1 |
|
- расстояний, мм |
0,1 |
|
Допускаемая средняя квадратическая |
12 3 5 |
|
погрешность измерений углов, " | |
|
Допускаемая средняя квадратическая | |
|
погрешность измерений расстояний, мм: | |
|
- отражательный режим (1 призма) |
1+1,5-10-6-D(2) |
|
- отражательный режим (3 призмы) |
1+1,5-10-6-D(2) |
|
- отражательный режим на отражающую | |
|
плёнку |
3+2,040-бО(2) |
|
- диффузный режим: | |
|
- для расстояний менее 500 м: | |
|
модификация R500, R1000 |
2+2^10-6<D(2) |
|
- для расстояний 500 м и более: | |
|
модификация R1000 |
4+2^10-6<D(2) |
|
- режим увеличенной дальности (1 | |
|
призма) |
5+240-^D(2) |
|
(1) - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее | |
|
90% по ГОСТ 8.557-2007; | |
|
(2) где D - измеряемое расстояние, мм | |
Таблица 3 - Метрологические характеристики тахеометров электронных LeicaMS60, LeicaTS60
|
Наименование характеристики |
Значение |
|
Модель |
Leica MS60 Leica TS60 I |
|
Увеличение зрительной трубы, крат, не менее |
30 |
|
Диаметр входного зрачка, мм |
40 |
|
Угловое поле зрения зрительной трубы, не менее |
1° 30,Л |
|
Наименьшее расстояние визирования, м, не более |
1,7 |
|
Цена деления установочного уровня: - круглого, не более, мм |
б'л/2 |
Окончание таблицы 3
|
Диапазон компенсации компенсатора, ,л, не менее |
от -4 до +4 | |
|
Диапазон измерений:
|
от 0 до 360 от 1,5 до 10000 от 1,5 до 370(3) от 1,5 до 2400 (4) от 1000 до 12000 |
от 0 до 360 от 1,5 до 3500 от 1,5 до 250(3) от 1,5 до 1200(4) от 1000 до 12000 |
|
Дискретность отсчитывания измерений:
|
0,1 0,1 | |
|
Допускаемая средняя квадратическая погрешность измерений углов, " |
1 |
0,5 |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм:
|
1+1,5-10-6<D(5) 1+1,5-10-6<D (5) 2+240-6О(5) 4+240-6О(5) |
1+1,0-10-6<D(5) 0,6+1,040-6<D(5) 1+1,0-10-6^D(5) 2+240-6О(5) 4+240-6О(5) |
|
3+1-10’6-D(5) | ||
|
Пределы допускаемой абсолютной погрешности измерения расстояний при работе на отражатель, мм(6) |
- |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерения расстояний при работе на отражающую пленку, мм(6) |
- |
±1,0 |
| ||
Таблица 4 - Технические характеристики тахеометров электронныхLeicaTS16,LeicaMS60,
LeicaTS60 I
|
Наименование характеристики |
Значение | |
|
Модель |
LeicaTS16 |
Leica MS60, Leica TS60 I |
|
Объем внутренней памяти, Мбайт |
2048 | |
|
Источник электропитания: - внутренний аккумулятор: | ||
|
- напряжение, В, не более |
7,4 |
14,8 |
|
- емкость, А/ч, не менее |
6,0 |
5,8 |
|
- внешний аккумулятор: | ||
|
- напряжение, В, не более |
13,0 |
13,0 |
|
- емкость, А/ч, не менее |
19,0 |
19,0 |
|
Продолжительность непрерывной работы |
14 | |
|
от внутреннего аккумулятора, ч, не менее | ||
|
Диапазон рабочих температур, °С |
- 20 до +50 | |
|
Габаритные размеры, мм, не более: | ||
|
- длина |
223 |
248 |
|
- ширина |
226 |
248 |
|
- высота |
336 |
360 |
|
Масса без аккумулятора, кг, не более |
5,8 |
7,27 |
наносится на корпус тахеометра в виде наклейки и печатным способом на титульный лист руководства по эксплуатации.
Комплектность средства измеренийТаблица 5 - Комплект средства измерений
|
Наименование |
Обозначение |
Количество | |
|
TS16 |
MS60, TS60 I | ||
|
Тахеометр электронный |
Leica TS16 или Leica MS60, или Leica TS60 I |
1шт. * | |
|
Стилус для сенсорного экрана |
2 шт. |
3 шт. | |
|
Набор инструментов для юстировки |
1 шт. |
1 шт. | |
|
Транспортировочный кейс |
1 шт. |
1 шт. | |
|
Защитный чехол от осадков |
1 шт. |
1 шт. | |
|
Защитная бленда на объектив |
1 шт. |
1 шт. | |
|
Трегер* |
1 шт. |
1 шт. | |
|
Аккумулятор* |
3 шт. |
3 шт. | |
|
Зарядное устройство* |
1 шт. |
1 шт. | |
|
Зарядное устройство от автомобильной розетки 12В* |
1 шт. |
1 шт. | |
|
Кабель передачи данных mini-USB* |
1 шт. |
1 шт. | |
|
Карта памяти SD* |
3 шт. |
2 шт. | |
|
Мини-веха* |
1 шт. |
- | |
|
Промышленный USB-накопитель* |
1 шт. |
1 шт. | |
|
Рулетка для измерения высоты* |
1 шт. |
1 шт. | |
|
Мини-призма* |
1 шт. |
- | |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество, ед. | |
|
TS16 |
MS60, TS60I | ||
|
Диагональная насадка на окуляр* |
1 шт. |
1 шт. | |
|
Противовес на объектив для использования окулярной насадки* |
1 шт. |
1 шт. | |
|
Призма 360°* |
1 шт. |
- | |
|
Радио-ручка для дистанционного управления тахеометром* |
- |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | ||
|
Паспорт |
1 экз. | ||
|
Методика поверки |
651-18-045 МП |
1 экз. | |
|
* - по заказу потребителя | |||
осуществляется по документу 651-18-045 МП «Инструкция. Тахеометры электронные Leica TS16, Leica MS60, Leica TS60 I. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 августа 2018 г.
Основные средства поверки:
-
- государственный первичный специальный эталон единицы длины ГЭТ 199-2018:L (только для Leica TS60 I);
-
- фазовый светодальномер (тахеометр электронный) 1-го разряда по ГОСТ Р 8.750-2011;
-
- линейный базис по ГОСТ Р 8.750-2011;
-
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", регистрационный номер 44753-10;
-
- правильная многогранная призма (только для Leica TS60 I);
-
- автоколлиматор цифровой (только для Leica TS60 I).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых тахеометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным LeicaTS16,LeicaMS60, LeicaTS60 IГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия
ГОСТ Р 51774-2001 Тахеометры электронные. Общие технические условия
РД 68-8.17-98 Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения
ГОСТ Р 8.750-2011 ГСИ. Государственная система обеспечения единства измерений.
Государственная поверочная схема для координатно-временных средств измерений Техническая документация изготовителя.
ИзготовительКомпания «Leica Geosystems AG», Швейцария
Адрес: CH-9435 Heerbrugg, Switzerland
Тел.: +41 71 727 31 31, факс: +41 71 727 46 74
ЗаявительОбщество с ограниченной ответственностью «ГЕКСАГОН ГЕОСИСТЕМС РУС» (ООО «ГЕКСАГОН ГЕОСИСТЕМС РУС»)
ИНН 7717626771
Адрес: 127273, г. Москва, ул. Отрадная, д. 2Б, стр.9, эт. 6.
Телефон: +7 (495) 933 22 77
Web-сайт: www.geosystems.ru
E-mail: info@geosystems.ru
Испытательный центрФедеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ.
Телефон: +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
