ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101

Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101 (далее счетчики) предназначены для измерения электрической активной энергии и активной мощности в однофазных двухпроводных цепях переменного тока частотой 50 Гц.

Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения сети в последовательность импульсов, частота которых пропорциональна потребляемой электроэнергии.

Счетчики состоят из микроконтроллера, датчиков тока, напряжения и жидкокристаллического индикатора (далее ЖКИ). Микроконтроллер преобразует сигналы, поступающие на его входы от датчиков тока и напряжения в сигналы управления импульсным выходом, для обеспечения связи с энергонезависимыми устройствами и поддержания интерфейсных функций связи с внешними устройствами по последовательному каналу типа RS-485 или оптическому инфракрасному порту.

В качестве датчиков тока в счетчиках используется шунт, включенный последовательно в цепь тока. В качестве датчика напряжения используется схема с резистивным делителем.

Микроконтроллер собран на однокристальной микро-ЭВМ, с «прошитой» во внутреннем ПЗУ программой.

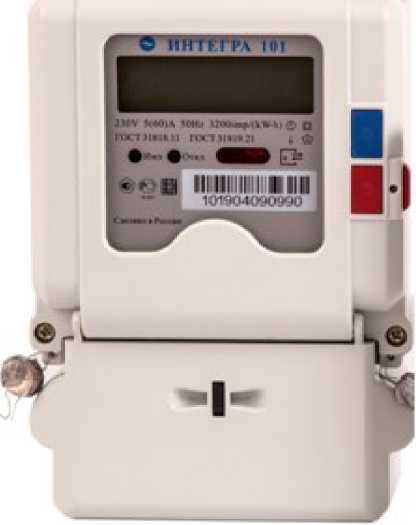

Внешний вид счетчика ИНТЕГРА 101 с закрытой клеммной крышкой приведён на рисунке 1.

Рисунок 1

Счетчики могут применяться автономно или в автоматизированных системах по сбору и учету информации о потребленной электроэнергии с заранее установленной программой и возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электрической энергии может осуществляться автоматически при подключении счетчиков к информационным системам энергоучета по интерфейсу RS-485 или через оптический инфракрасный порт.

Счетчики предназначены для установки на 3 винта (настенное крепление).

Счетчики предназначены для эксплуатации внутри закрытых помещений.

Структура условного обозначения ИНТЕГРА 101:

ИНТЕГРА - торговая марка счетчика;

1 - однофазный электрический счетчик;

0 - резерв;

1 - порядковый номер разработки (номер модели счетчика).

Тарификация и архивы учтенной энергии.

На лицевую панель нанесён серийный номер счётчика. Номер представлен в виде цифрового обозначения из 12 цифр в следующем формате:

ТТГ1 М1МДД\\\\, где

ТТ - тип счётчика (10 - ИНТЕГРА 101),

ГГММДД - дата выпуска партии (две последние цифры года, месяц, день), NNNN - номер счётчика в партии.

Счетчики ведут многотарифный учет энергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание исключительных дней (праздничных и перенесенных). Счетчики ведут следующие архивы тарифицированной учтенной энергии:

• - значения учтенной активной энергии нарастающим итогом с момента изготовления по всем тарифам;

• - значения учтенной активной энергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев.

Журналы

В энергонезависимой памяти счетчика хранится журнал событий, который содержит записи об изменениях состояния счетчика и его настроек. В таблица 1 приведен список разделов журнала событий.

Таблица 1

Степень ограничения лимита мощности нагрузки

Счетчики имеют ступенчатый выбор степени ограничения потребляемой мощности. Выбор степени ограничения выполняется при помощи программного обеспечения.

Импульсный выход

В счетчиках функционирует изолированный импульсный выход. Устройство индикации

Жидкокристаллический индикатор счетчика (ЖКИ), осуществляет индикацию:

• - текущего значения энергии по тарифам;

• - суммарного значения накопленной энергии по тарифам;

• - даты и времени;

• - установленной ступени ограничения мощности и т.д.

Счетчики имеют кнопку для управления режимами индикации.

Счетчики обеспечивают отображение информации на ЖКИ в виде восьмиразрядных чисел, шесть старших разрядов дают показания в кВт^ч, седьмой и восьмой разряды, отделенные точкой, указывают десятые и сотые доли кВт^ч, соответственно.

Интерфейсы связи

Счетчики имеют независимые интерфейсы связи: оптический интерфейс и интерфейс RS485 по ГОСТ Р МЭК 61107-2001, которые поддерживают ASCII символьный протокол.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения завода - изготовителя ПО «INTEGRACONFIG».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (четыре уровня доступа). Программное обеспечение

Встроенное программное обеспечение состоит из двух частей: метрологически значимой и сервисной.

Программное обеспечение:

• - производит обработку информации, поступающей от аппаратной части счётчика;

• - формирует массивы данных и сохраняет их в энергонезависимой памяти;

• - отображает измеренные значения на индикаторе;

• - формирует ответы на запросы, поступающие по интерфейсам связи;

Идентификационные признаки метрологически значимой части программного обеспечения прибора приведены в таблице 2:

Таблица 2

Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломбы организации, осуществляющей поверку, пломбы ОТК завода - изготовителя.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации.

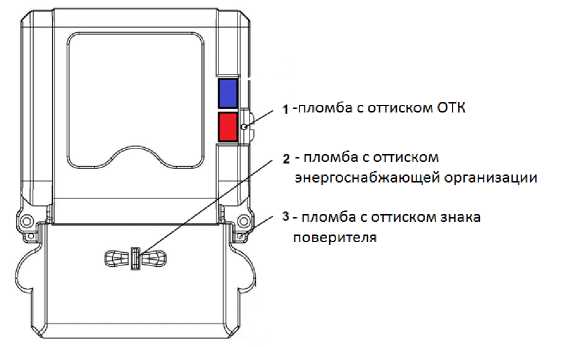

Схема пломбирования счетчика приведена на рисунке 2.

3- пломба с оттиском знака

поверителя

1 -пломба с оттиском ОТК

2 - пломба с оттиском энергоснабжающей организации

Рисунок 2

Метрологические и технические характеристики приведены в таблице 3. Таблица 3

Знак утверждения типа наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации на титульных листах знак утверждения типа наносится типографским способом.

Комплектность средства измерения

Комплект поставки приведен в таблице 4. Таблица 4

* Поставляется на партию счетчиков и по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков.

Сведения о методах измерений приведены в документе «Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Руководство по эксплуатации» НАЕЛ.411152.001 РЭ.

• 1. ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

• 2. ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.

• 3. ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

• 4. ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

• 5. ТУ 4228-001-50157563-2015. Счетчики электрической энергии статические с функцией ограничения мощности ИНТЕГРА 101. Технические условия.
