Номер по Госреестру СИ: 61415-15
61415-15 Газоанализатор - рабочий эталон 1-го разряда
(Teledyne 3000TА-XL - О2)
Назначение средства измерений:
Газоанализатор Teledyne ЗОООТА-XL - О2 - рабочий эталон 1-го разряда предназначен для измерения объемной доли кислорода (О2), в газовых смесях состава О2 + N2, О2 + Не и О2 + Ar в баллонах под давлением.
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 1
Внешний вид.
Газоанализатор - рабочий эталон 1-го разряда
Рисунок № 2
Общие сведения
Дата публикации - 11.04.2022
Срок свидетельства -
Номер записи - 152417
ID в реестре СИ - 374817
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1904 от 2017.09.08 О переоформлении свидетельства об утверждении типа средства измерений № 61415 "Счетчики электрической энергии "ЭМИС-ЭЛЕКТРА 970" и внесении изменений в описание типа
№1012 от 2015.09.01 Об утверждении типов средств измерений
№1501 от 2020.09.09 О продлении срока действия свидетельства об утверждении типа средств измерений
Наличие аналогов СИ: Газоанализатор - рабочий эталон 1-го разряда (Teledyne 3000TА-XL - О2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Analytical Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23798-02 |
Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25408-03 |
Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26766-04 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
|
27971-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27972-04 01.11.2009 |
Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28037-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30767-05 01.01.2011 |
Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32067-06 |
Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37560-08 01.05.2013 |
Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37735-08 01.06.2013 |
Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-08 01.10.2013 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-10 20.07.2031 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38726-08 01.10.2013 |
Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39307-08 01.01.2014 |
Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39708-08 01.01.2014 |
Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40181-08 01.01.2014 |
Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45707-10 20.07.2026 |
Хроматографы газовые, моделей 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
46315-10 20.07.2031 |
Анализаторы газа, моделей 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
51030-12 |
Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51686-12 08.11.2017 |
Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57465-14 15.04.2024 |
Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57472-14 15.04.2024 |
Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58276-14 |
Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58741-14 22.08.2024 |
Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60141-15 13.03.2020 |
Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60515-15 18.03.2030 |
Анализаторы углеводородов в воде промышленные, Teledyne модели 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61415-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61419-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67618-17 |
Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77253-20 30.01.2025 |
Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Газоанализатор - рабочий эталон 1-го разряда (Teledyne 3000TА-XL - О2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализатор - рабочий эталон 1-го разряда (Teledyne 3000TА-XL - О2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Газоанализатор поставляется со встроенным программным обеспечением, которое в соответствии с разработанным алгоритмом выполняет сбор и обработку результатов измерений, обеспечивает их отображение на пользовательском дисплее и передачу по интерфейсам связи.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
«Teledyne 3000TXL» |
|
Номер версии (идентификационный номер) ПО |
Ver. 1.3 |
|
Цифровой идентификатор ПО |
недоступен |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и Паспорта типографским способом и на табличку на корпусе газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе РЭ 154-1-22-МИ2 «Методика измерений объемной доли кислорода с помощью газоанализаторов Teledyne 3010МА - О2 и Teledyne ЗОООТА-XL -О2, входящих в состав рабочего эталона 1-го разряда РЭ 154-22-2015, в стандартных образцах состава газовых смесей О2 + N2, О2 + Не и О2 + Ar в баллонах под давлением».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализатору Teledyne 3000TA-XL - О2 - рабочему эталону 1-го разряда
-
1. ГОСТ 1332О-81 Газоанализаторы промышленные автоматические. Общие технические условия.
-
2. ГОСТ 8.578-2ОО8 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
3. Техническая документация фирмы «Teledyne Analytical Instruments», США.
Лист № 4 всего листов 4
Поверка
Поверкаосуществляется по документу МП-242-1900-2015 «Газоанализатор Teledyne ЗОООТА-XL - О2 - рабочий эталон 1-го разряда. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «21» мая 2015 г.
Основные средства поверки:
Газовые смеси - эталоны сравнения компонентного состава кислород-азот, кислород-аргон, кислород-гелий по ГОСТ 8.578-2008.
Изготовитель
Фирма «Teledyne Analytical Instruments», США
Адрес: 16830 Chestnut street, City of industry California 91748-1020, USA
TEL: 626-934-1500, 626-961-9221
FAX: 626-961-2538, 626-934-1651
Е-mail: ask_tai@teledune.com
Web: www.teledune-ai.com
Заявитель
Открытое акционерное общество «Линде Газ Рус»
Адрес: 143900, Московская область, г. Балашиха, ул. Белякова, д.1А
Тел./факс: +7 (495) 777-70-47
E-mail: ru-info@linde.com
Web: www.linde-gas.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» Адрес: 190005, Санкт-Петербург, Московский пр., 19Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web: www.vniim.ru
Газоанализатор Teledyne ЗОООТА-XL - О2 - рабочий эталон 1-го разряда (далее -газоанализатор) создан на базе газоанализатора Teledyne ЗОООТА-XL, внесенного в Госреестр СИ под № З8662-1О. Метрологические характеристики газоанализатора улучшены за счет его индивидуальной градуировки по газовым смесям - эталонам сравнения.
Газоанализатор представляет собой стационарный автоматический прибор непрерывного действия.
Принцип действия газоанализатора: электрохимический.
Конструктивно газоанализатор выполнен одноблочным, в жестком металлическом корпусе для установки в панель заподлицо. Внешний вид газоанализатора кислорода показан на рис. 1.
Газоанализатор состоит из электрохимической ячейки (класс B-2CXL), системы пробоподготовки, системы электронной обработки сигналов, дисплеев, системы управления.
Все элементы управления размещены на передней панели прибора: тринадцать клавиш для управления газоанализатором, цифровой светодиодный дисплей для индикации измерений, буквенно-цифровой VFD дисплей и индикатор расхода. На задней панели газоанализатора расположены порты для ввода и вывода газа, разъемы для подключения кабеля электропитания, порта RS-232, а также 5О-контактный цифро-аналоговый выход для показаний концентрации (рис. 2).
Способ отбора пробы - принудительный.
Элементы настройки измерительной части газоанализатора могут быть конструктивно защищены от несанкционированного проникновения опломбированием винтов, как показано на рисунке 2.
пломба

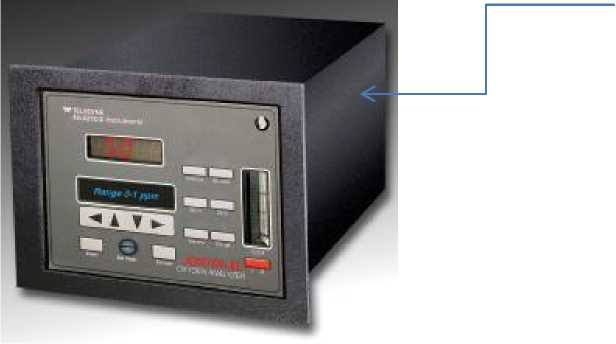

Рис. 1. Газоанализатор Teledyne 3000TА-XL - рабочий эталон 1-го разряда.
Лист № 2 всего листов 4
пломба

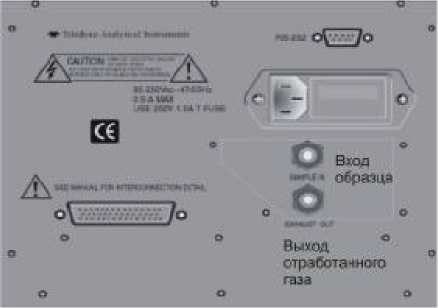

Рис. 2. Внешний вид задней панели
газоанализатора Teledyne 3000TA-XL - О2 - рабочего эталона 1-го разряда.
-
- Газоанализатор Teledyne 3000TA-XL - О2 - рабочий эталон 1-го разряда - 1 шт.
-
- Комплект принадлежностей - 1 шт.
-
- Руководство по эксплуатации на русском языке - 1 экз.
-
- Паспорт - 1 шт.
-
- Методика поверки МП-242-1900-2015 - 1 экз.
1) Диапазоны измерений объемной доли кислорода и пределы допускаемой относительной
погрешности газоанализатора указаны в таблице 2.
Таблица 2
|
Компонентный состав |
Диапазон измерений объемной доли кислорода, % |
Пределы допускаемой относительной погрешности, d0, % |
|
О2 + N2 (Ar, Не) |
от 0,00007 до 0,0010 |
± 5 |
|
св. 0,0010 до 0,10 |
± 2,5 | |
|
св. 0,1 до 0,5 |
± 1,5 | |
|
св. 0,5 до 1,0 |
± 1,5 |
Лист № 3 всего листов 4
-
2) Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от пределов допускаемой относительной погрешности.
-
5) Габаритные размеры газоанализатора, мм, не более:
глубина
7') Потребляемая электрическая мощность, А, не более
-
8) Напряжение питания от сети переменного тока частотой (50±1) Гц, В: (230 ± 23)
