Номер по Госреестру СИ: 45707-10
45707-10 Хроматографы газовые
(4040, 4060)
Назначение средства измерений:
Хроматографы газовые моделей 4040, 4060 (далее - хроматографы) предназначены для количественного химического анализа органических и неорганических смесей веществ.
Внешний вид.
Хроматографы газовые
Рисунок № 1
Внешний вид.
Хроматографы газовые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2026
Номер записи -
ID в реестре СИ - 356718
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Хроматографы газовые (4040, 4060)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Analytical Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23798-02 |
Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25408-03 |
Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26766-04 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
|
27971-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27972-04 01.11.2009 |
Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28037-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30767-05 01.01.2011 |
Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32067-06 |
Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37560-08 01.05.2013 |
Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37735-08 01.06.2013 |
Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-08 01.10.2013 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-10 20.07.2026 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38726-08 01.10.2013 |
Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39307-08 01.01.2014 |
Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39708-08 01.01.2014 |
Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40181-08 01.01.2014 |
Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45707-10 20.07.2026 |
Хроматографы газовые, 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
46315-10 20.07.2026 |
Анализаторы газа, 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
51030-12 |
Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51686-12 08.11.2017 |
Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57465-14 15.04.2024 |
Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57472-14 15.04.2024 |
Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58276-14 |
Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58741-14 22.08.2024 |
Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60141-15 13.03.2020 |
Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60515-15 18.03.2025 |
Анализаторы углеводородов в воде промышленные, Teledyne мод. 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61415-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61419-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67618-17 |
Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77253-20 30.01.2025 |
Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет содержит один интерактивный график (круговую диаграмму) и таблицу. График имеет возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
В зависимости от выбранного года в отчете выводится информация по кол-ву типов СИ, утержденных в этом году и межповерным интервалам (МПИ), присвоенным этим СИ. По каждому из МПИ приводится статистика по кол-ву типов СИ и кол-ву поверок за все время существования ФГИС АРШИН.
Кто поверяет Хроматографы газовые (4040, 4060)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Хроматографы газовые (4040, 4060)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
6073 | 5270 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
4279 | 5270 |
|
ФБУ Костромской ЦСМ Костромская область |
5053 | 5270 |
|
ФБУ Красноярский ЦСМ Красноярский край |
6137 | 5270 |
|
ФБУ Томский ЦСМ Томская область |
4806 | 5270 |
Программное обеспечение
Уровень защиты встроенного программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TAI OS |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.03 |
|
Цифровой идентификатор ПО |
недоступно |
|
Другие идентификационные данные (если имеются) |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель прибора методом штемпелевания и (или) на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют, измерения в сфере государственного регулирования обеспечения единства измерений выполняют по аттестованным методикам.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к хроматографам газовым моделей 4040, 4060ГОСТ 26703-93 Хроматографы аналитические газовые. Общие технические требования и методы испытаний.
Техническая документация фирмы-изготовителя "Teledyne Analytical Instruments", США.
Поверка
Поверкаосуществляется по документу МП 45707-10 "Инструкция. Хроматографы газовые моделей 4040, 4060. Методика поверки", разработанному ГЦИ СИ ФГУП "ВНИИМС" 25.10.2010 г.
Основные средства поверки: ГСО 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "Teledyne Analytical Instruments", США.Адрес: 16830 Chestnut street, City of Industry, California 91748, USA.
Тел.: +1 626 934 1500, факс +1 626 934 1651
Адрес в Интернет: http://www.teledyne-ai.com
Заявитель
Общество с ограниченной ответственностью "Пи Эм Ай" (ООО "ПМИ")ИНН 7701539114
Адрес: 115088, г. Москва, ул. Угрешская, дом № 14, корпус 2, оф.221
Тел.: +7 (495) 649-63-02, факс +7 (495) 649 63 02 доб. 0
E-mail: info@pmi-systems.ru
Web-сайт: pmi-systems.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия хроматографов основан на разделении смесей веществ на насадочных или капиллярных колонках и последующем их детектировании с помощью пламенно-ионизационного детектора (ПИД) или детектора по теплопроводности (ДТП).
Конструктивно хроматографы изготавливаются в едином корпусе и настраиваются на заводе исходя из нужд заказчика. Модель 4040 предназначена для анализа содержания в смесях суммы углеводородов в метановом или другом эквиваленте; модель 4060 для анализа смесей бензол-толуол-ксилол, а также смесей содержащих различные углеводороды, ацетальдегид с помощью детектора ПИД, и смесей содержащих водород, диоксид углерода и др. компоненты с помощью детектора по теплопроводности. По желанию заказчика возможны другие варианты настройки приборов.
В хроматографах предусмотрена обратная продувка с использованием дополнительной колонки для удаления неизмеряемых примесей.
Автоматизированное управление с помощью микропроцессора работой прибора, обработкой и передачей результатов измерений позволяет использовать хроматографы для мониторинга атмосфер рабочих зон и различных технологических процессов.
Показатели точности измерений устанавливают по результатам аттестации методик выполнения измерений.
Общий вид хроматографов газовых моделей 4040, 4060 представлен на рисунках 1 - 2.
Пломбирование хроматографов газовых моделей 4040, 4060 не предусмотрено.

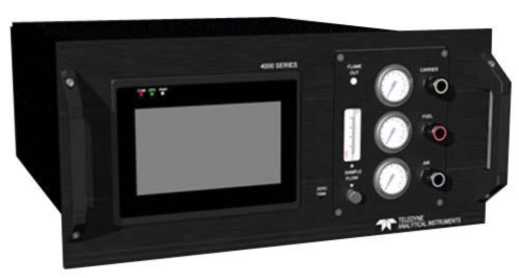

Рисунок 1 - Общий вид хроматографа газового модель 4040 в корпусе для панельного мон-
тажа.

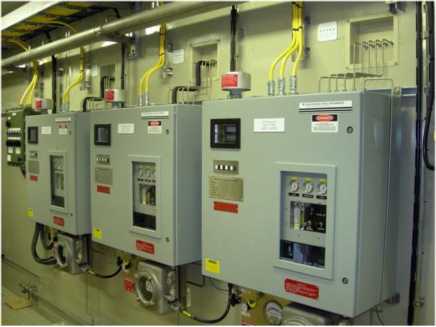

Рисунок 2 - Общий вид хроматографа газового модель 4060 в корпусе для настенного монтажа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, не более: модель 4040, г/с |
5 • 10-12 (по пропану) |
|
модель 4060 ПИД, г/с |
5 • 10-13 (по пропану) |
|
модель 4060 ДТП, г/см3 |
540'9 (по пропану) |
|
Относительное среднее квадратическое отклонение выходного сигнала, %, не более |
2 |
|
Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более |
5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания, В |
115-230 |
|
- частота переменного тока, Г ц |
50+1 |
|
Потребляемая мощность, кВт, не более |
0,6 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
60 |
|
Габаритные размеры, мм, не более - высота |
222 |
|
- длина |
635 |
|
- ширина |
483 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 5 до 45 |
|
- относительная влажность, % |
от 5 до 95 (без образования конденсата) |
|
Маркировка взрывозащиты модель 4060 |
1ExpxIICT6 |
