Номер по Госреестру СИ: 58276-14
58276-14 Газоанализатор
(2120 мод. 2120XL)
Назначение средства измерений:
Газоанализатор 2120 модели 2120XL предназначен для автоматического непрерывного измерения содержания азота в чистом аргоне.

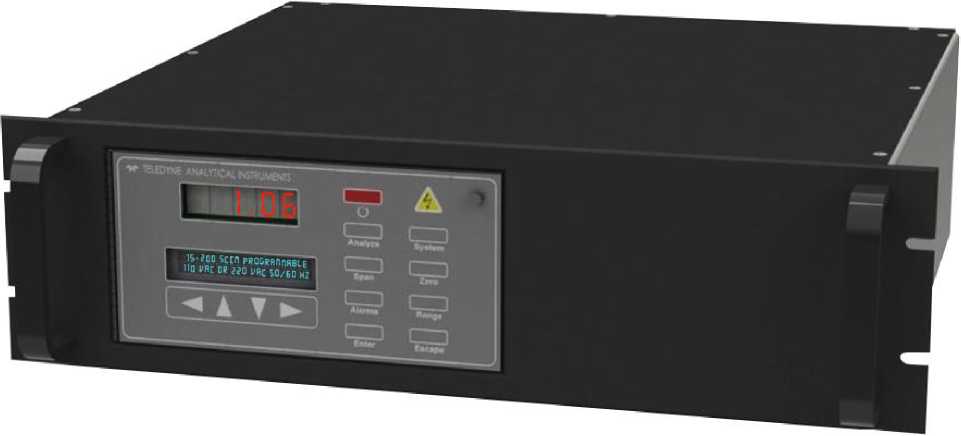

Внешний вид.
Газоанализатор
Рисунок № 1
Программное обеспечение
Газоанализатор 2120 модели 2120XL имеет встроенное программное обеспечение.
Встроенное программное обеспечение разработано изготовителем газоанализатора для решения задач измерения объемной доли азота в аргоне технологических процессах промышленных предприятий. ПО управляет работой микропроцессора, обеспечивающего функционирование всего прибора и выполнение функций сбора, хранения и просмотра результатов измерений в реальном времени на встроенном дисплее, а также сохраненных в постоянном запоминающем устройстве данных газоанализатора, изменения настроечных параметров газоанализатора и передачи данных (опционально).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
2120XL |
v.1.3 |
2EDBE6D63ADBD9C BC7B75A22F4812734 |
- |
MD5 |
Примечание - номер версии ПО должен быть не ниже указанного в таблице. |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню защиты «С» по МИ 3286-2010. Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации прибора и на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Газоанализаторы 2120 модели 2120XL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Газоанализатору 2120 модели 2120XL
-
1. ГОСТ 13320-81 Анализаторы промышленные автоматические. Общие технические условия.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3. ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
-
4. Техническая документация фирмы «Teledyne Analytical Instruments», США.
Лист № 5
Всего листов 5
Поверка
Поверкаосуществляется по документу МП-242-1739-2014 «Газоанализаторы 2120 модели 2120XL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17.04.2014 г.
Основные средства поверки:
-
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификации ГГС-Р по ШДЕК.418313.009 ТУ (свидетельство об утверждении типа СИ RU.C.31.001.A № 40757 от 10.10.2010 г.) в комплекте со стандартным образцом состава - газовой смесью N2/Ar по ТУ 6-16-2956-92 в баллонах под давлением;
-
- ГСО-ПГС состава N2/Ar в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
-
- поверочный нулевой газ (ПНГ) аргон газообразный высокой чистоты по ТУ 6-21-12-94.
Изготовитель
фирма «Teledyne Analytical Instruments», США
Адрес: 16830 Chestnut Street, City of Industry, California 91748, USA. Tel (626)934-1500, Fax (626) 961-2538.
Заявитель
фирма «KIWA Deutschland GmbH», Германия
Адрес - Schlossmuehlendamm 30, 21073 Hamburg, Germany
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
Адрес: 190005, Санкт-Петербург, Московский пр., 19, Тел. (812) 251-76-01, факс (812) 713-01
14, e-mail: info@vniim.ru, http://www.vniim.ru.
Принцип действия газоанализатора 2120 модели 2120XL основан на измерении интенсивности излучения молекулярной полосы азота, возбуждаемого электрическим разрядом. При стабильных условиях разряда интенсивность излучения пропорциональна объемной доле азота в разрядном промежутке камеры.
Выделение излучения молекулярной полосы азота из общего излучения разряда производится узкополосным интерференционным фильтром. Фотометрирование излучения, прошедшего через фильтр, производится при помощи фотоэлектронного усилителя (ФЭУ). Ток ФЭУ преобразуется в цепи измерений и обработки газоанализатора 2120XL в цифровой сигнал, пропорциональный объемной доле азота в аргоне. Измеренное значение объемной доли азота в аргоне высвечивается на цифровом индикаторе результатов измерений, а унифицированный выходной сигнал 4.. ..20 мА передается на контакт для подключения внешнего устройства.
Газоанализатор 2120XL (далее - газоанализатор) представляет собой стационарный автоматизированный прибор непрерывного действия.
Прибор состоит из заключенных в общий корпус электронного блока и измерительного датчика, который обеспечивает измерение объемной доли кислорода при различной температура
Блок электроники имеет встроенный микропроцессор и осуществляет обработку результатов измерений с выводом их на встроенный дисплей.
На лицевой панели электронного блока расположены:
-
- цифровой светодиодный дисплей результатов измерений и буквенно-цифровой интерфейсный VFD-экран;
-
- 13 кнопок управления работой газоанализатора.
На задней панели прибора расположены:
-
- разъемы аналоговых выходов: по два (4-20) мА и 0-1 В. Кроме того, предусмотрена возможность подключения компьютера через разъем RS232;
-
- три выхода аварийной сигнализации;
-
- разъем для подключения универсального кабеля питания переменного тока;
-
- цифровые входы для дистанционного управления калибровкой газоанализатора;
-
- штуцеры подачи и сброса анализируемого газа, подачи и сброса технологического газа и воздуха для автокалибровки прибора.
Внешний вид анализаторов приведен на рисунке 1.

Рисунок 1 - внешний вид газоанализаторов 2120 модели 2120XL.
газоанализатора приведены в таблицах 2 и 3. Таблица 2
Диапазон измерений объемной до1 ли азота в аргоне, млн- |
Пределы допускаемой основной приведенной погрешности, % |
от 0 до 1 |
± 16 |
от 0 до 10 |
± 16 |
от 0 до 100 |
± 10 |
Таблица 3
Параметр |
Значение |
Номинальная цена единицы наименьшего разряда дисплея при выводе показаний, млн-1 |
0,01 |
Предел допускаемой вариации показаний, в долях от пределов основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях от пределов основной погрешности |
0,5 |
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, в долях от пределов основной погрешности |
0,5 |
Время установления показаний Т0,9ном при номинальном значении расхода, с, не более |
30 |
Время прогрева, минут, не менее |
5 |
Выходной сигнал |
4 - 20 мА; 0 -1 В; RS232 |
Максимальное давление газа на входе, кг/см2 |
1,2 |
Расход анализируемого газа, см3/мин |
100 |
Температура анализируемого газа, °C |
от 0 до 40 |
Габаритные размеры, мм, не более
|
310 230 170 |
Масса газоанализатора, кг, не более |
15,9 |
Напряжение питания, В |
от 85 до 240, 50 Гц |
Потребляемая мощность, Вт |
60 |
Срок службы, лет |
10 |
Средняя наработка на отказ, ч |
25000 |
Продолжение таблицы 3
Условия эксплуатации: | |
- диапазон температуры окружающей среды, °C |
от минус 0 до 40 |
- диапазон атмосферного давления, кПа |
от 27,6 до 138,0 |
- диапазон относительной влажности, % |
от 0 до 90 без конденсации |
Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение газоанализатора является его неотъемлемой частью.
