Номер по Госреестру СИ: 51030-12
51030-12 Анализатор углеводородов
(4020)
Назначение средства измерений:
Анализатор углеводородов модель 4020 (далее - анализатор) предназначен для непрерывного измерения содержания суммы углеводородов в пересчете на метан в газовых средах метан в газовых средах в стационарных системах автоматического контроля, управления и регулирования технологических процессов в составе оборудования для производства и потребления продуктов разделения воздуха на предприятии ООО «Праксайр Волгоград», г. Волгоград.
Аналитический паспорт типа средства измерений
51030-12 — Анализатор углеводородов
4020
Фирма "Teledyne Analytical Instruments"
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
1
организаций3
владельцев1
версий6
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
1
Организаций-поверителей
эффективное число: 1
3
Владельцев СИ
эффективное число: 3
3
Экземпляров СИ
по агрегатам владельцев / организаций
100%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
100%
Поверки юрлиц
доля в общем объёме
4 502 ₽
Средневзвешенная цена
медиана: 4 502 ₽
100%
Покрытие ценами
расчётный известный объём: 4 502 ₽
2 014,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
10 000
Концентрация поверителей
HHI; доля топ-5: 100%
3 333
Концентрация владельцев
HHI; доля топ-5: 100%
2
Модификаций
на графике — наиболее массовые
83%
Полнота данных
карточка, рынок, документы и связи
30
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 6 поверок; пик пришёлся на 2023 год (2).
- Последний завершённый год показал рост на 0% (2025 к 2024).
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 0%.
- Рынок представлен 1 организациями; концентрация высокая (HHI 10000), доля топ-5 — 100%.
- В базе найдено 3 владельцев и 3 экземпляров СИ; доля пяти крупнейших владельцев — 100%.
- Средневзвешенная цена поверки — 4 502 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 4 502 руб.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 014,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 83%.
Документы и быстрые переходы
Пик активности: 2023 — 2
Долгосрочный CAGR: 0%
Активных версий: 1
Ценовой диапазон: 4 502–4 502 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "АЭМЗ" | Юридические лица | 1 | 4 | 4,00 |
| ООО «Абинский ЭлектроМеталлургический завод» | Юридические лица | 1 | 1 | 1,00 |
| ООО "АбинскийЭлектроМеталлургический завод" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| fafc9f1d-9638-80ef-f510-2164ba376280 | 51030-12 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

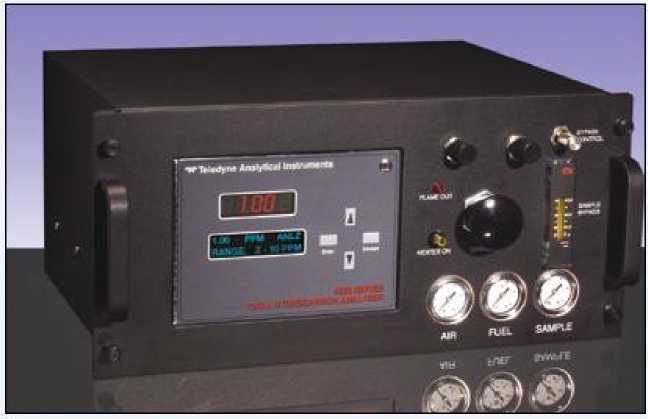

Внешний вид.
Анализатор углеводородов
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 140593
ID в реестре СИ - 362993
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
4020, Teledyne модели 4020
Производитель
Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.
Особенности отчета:
-
Начальный этап работы:
Пользователю предоставляется возможность выбрать один из следующих вариантов:
- Ввести регистрационный номер СИ в реестре;
- Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).
Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.
-
Условия отображения данных:
Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.
-
Информация в таблице:
Таблица содержит ключевую информацию о поверках, такие как:
- Регистрационный номер типа СИ;
- Наименование типа СИ;
- Заводской номер;
- Организация, выполнившая поверку;
- Дата проведения поверки;
- Срок действия поверки;
- Номер свидетельства о поверке;
- Владелец СИ;
- Дополнительные сведения.
-
Детализация данных:
Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.
-
Удобство анализа:
Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализатор углеводородов (4020)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Analytical Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23798-02 |
Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25408-03 |
Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26766-04 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
|
27971-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27972-04 01.11.2009 |
Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28037-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30767-05 01.01.2011 |
Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32067-06 |
Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37560-08 01.05.2013 |
Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37735-08 01.06.2013 |
Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-08 01.10.2013 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-10 20.07.2031 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38726-08 01.10.2013 |
Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39307-08 01.01.2014 |
Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39708-08 01.01.2014 |
Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40181-08 01.01.2014 |
Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45707-10 20.07.2026 |
Хроматографы газовые, моделей 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
46315-10 20.07.2031 |
Анализаторы газа, моделей 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
51030-12 |
Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51686-12 08.11.2017 |
Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57465-14 15.04.2024 |
Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57472-14 15.04.2024 |
Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58276-14 |
Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58741-14 22.08.2024 |
Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60141-15 13.03.2020 |
Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60515-15 18.03.2030 |
Анализаторы углеводородов в воде промышленные, Teledyne модели 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61415-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61419-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67618-17 |
Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77253-20 30.01.2025 |
Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализатор углеводородов (4020)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Анализатор углеводородов (4020)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «А» согласно МИ 32862010.
Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Таблица 1 - Идентификационные данные по программному обеспечению
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления контрольной суммы программного обеспечения |
|
ПО для анализатора углеводородов модель 4020 |
ANALYS 4020 |
Не ниже v1.1 |
- |
- |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Анализатор углеводородов модель 4020. Руководство по эксплуатации и техническому обслуживанию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализатору углеводородов модель 4020
-
1. ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерения содержания компонентов в газовых средах».
-
2. ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 51030-12 «Инструкция. Анализатор углеводородов модель 4020. Методика поверки», разработанному и утвержденному ГЦИ СИ «РОСИСПЫТАНИЯ» в марте 2012 года .
Основные средства поверки:
- ГСО 3865-87 состава метана в азоте, генератор газовых смесей ГГС-03-03- рабочий эталон 1-го разряда.
Изготовитель
Фирма «Teledyne Analytical Instruments», США16830 Chestnut street, City of Industry, California 91748, USA Tel: 626-934-1500, Fax: 626-934-1651 www.teledyne-ai.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваПринцип действия анализатора основан на измерении ионного тока, возникающего при диссоциации углеводородов в интенсивном водородном пламени пламенно-ионизационного детектора. Измеренное значение ионизационного тока пропорционально содержанию углеводородов в анализируемой пробе.
Анализатор представляет собой стационарный прибор, изготовленный в металлическом корпусе, внутри которого расположены детектор и устройства, используемые для контроля анализируемого и вспомогательных газов. Основная часть анализатора -изотермическая камера, в которой находятся регуляторы и датчики давления, ограничители потока. Нагревательный элемент поддерживает в камере температуру около 52 оС. Регулируемая температура в камере обеспечивает стабильность газовых потоков.
На лицевой панели анализатора расположена клавиатура для управления работой прибора и дисплей, на который выводится необходимая информация о состоянии прибора, диапазон измерений и измеренное значение содержания углеводородов в пересчете на метан.
Автоматизированное управление с помощью микропроцессора работой прибора, обработкой и передачей результатов измерений позволяет использовать анализатор для мониторинга атмосферы рабочей зоны в различных технологических процессах.
Фотография общего вида анализатора
Анализатор углеводородов модель 4020
Комплект ЗИП
Руководство по эксплуатации и техническому обслуживанию
Методика поверки
Таблица 2
|
Диапазон показаний в пересчете на CH4, об. доля |
Диапазон измерений в пересчете на CH4, об. доля |
Пределы допускаемых значений основной погрешности, % | |
|
приведенной |
относительной | ||
|
0-10 млн-1 |
0-10 млн-1 |
± 10 | |
|
0-100 млн-1 |
0-10 млн-1 |
± 10 | |
|
св.10 до 100 млн-1 |
±10 | ||
|
0-1000 млн-1 |
0-10 млн-1 |
± 10 | |
|
св.10 до 100 млн-1 |
± 10 | ||
|
св.100 до 1000 млн-1 |
± 5 | ||
|
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в долях предела основной допускаемой погрешности, % Электрическое питание, В |
±0,3 220 |
|
Частота напряжения сети питания, Гц |
50 |
|
Потребляемая мощность, Вт |
140 |
|
Габаритные размеры, мм, не более |
483х222х394 |
|
Масса анализатора, кг, не более |
25 |
|
Условия эксплуатации: | |
|
Температура окружающей среды, °С |
от 5 до 43 |
|
Относительная влажность воздуха, %, не более |
90 |
|
Атмосферное давление, кПа |
от 84 до 106,7 |
