Номер по Госреестру СИ: 58741-14
58741-14 Анализаторы жидкости
(Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220)
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c0de1750-3775-56fc-ef83-3e658e8e1319 | 58741-14 | 2020-05-07 | — | актуальная |
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.




|
Таблица 1 И |
дентификационные данные программного обеспечения | |||
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
TI/TAI |
недоступно |
не ниже 1.00 |
недоступно | |
Уровень защиты по МИ 3286-2010 - «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на анализаторы жидкости Teledyne модели LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Teledyne модели LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220
ГОСТ 8.457-2000 "ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей".
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН».
ГОСТ 8.766-2011 «ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)»
ГОСТ 27987-88 "Анализаторы жидкости потенциометрические ГСП. Общие технические условия".
ГОСТ 22171-90 «Анализаторы жидкости кондуктометрические лабораторные. Общие технические условия».
ГОСТ 22018-84 «Анализаторы растворённого в воде кислорода амперометрические ГСП. Общие технические требования».
Техническая документация фирмы «TELEDYNE ANALYTICAL INSTRUMENTS», США.
осуществляется по документу МП 58741-14 "Инструкция. Анализаторы жидкости Teledyne модели LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" "30" июня 2014 г. и входящему в комплект поставки.
Основные средства поверки:
- эталонные растворы удельной электрической проводимости 2-го разряда по ГОСТ 8.457-2000;
- стандарт-титры СТ-ОВП-01 по ТУ 2642-004-02567567-2008;
- буферные растворы - рабочие эталоны рН 2-го разряда по ГОСТ 8.120-99;
- ГСО-ПГС 3724-87; 3729-87 (кислород - азот);
- гипохлорит натрия по ГОСТ 11086-76;
- ГСО мутности (формазиновая суспензия) 7271-96;
- ГСО состава водных растворов ионов: аммонийного азота (ГСО № 7864-2000), бромид-иона (ГСО № 7957-2001), кальция (ГСО № 7772-2000), хлорид-ионов (ГСО № 8747-2006), меди (ГСО № 7764-2000), фторид-ионов (ГСО № 7789-2000), нитрат-ионов (ГСО № 7793-2000), калия (ГСО № 7771-2000), натрия (ГСО № 7775-2000), , сульфид-ионов (ГСО № 7861-2000), серебра (ГСО № 8204-2002).
Конструктивно анализаторы жидкости представляют собой многоканальные (LXT-220, LXT-230, LXT-800, FCA-220, TCA-220) или одноканальные (LXT-280, LXT-330) анализаторы, состоящие из вторичного преобразователя и первичного преобразователя со сменными картриджами. Вторичный преобразователь представляет собой микропроцессорный блок с жидкокристаллическим дисплеем и сенсорной клавиатурой. Конструкция вторичного преобразователя позволяет подключать цифровые ISM датчики. Вторичный преобразователь можно монтировать на стене (класс промышленной защиты IP66) или непосредственно на трубе.
Цифровые датчики имеют модульную конструкцию. Цифровой датчик состоит из двух функциональных частей: корпуса и сменного картриджа, характерного для каждого типа измерений. Корпус цифрового датчика одинаков для всех типов картриджей. В корпус встроен электронный узел, выполняющий оцифровку и передачу сигнала поступающего от картриджа в электронный блок.
Принцип действия анализаторов жидкости заключается в измерении электрических сигналов, поступающих с потенциометрических (для каналов рН, ОВП, ионселективных), амперометрических (для каналов измерения концентрации растворенного в воде кислорода, свободного или общего хлора), кондуктометрических (для канала удельной электрической проводимости), нефелометрических (для канала мутности) датчиков, и преобразовании этих сигналов в единицы измеряемых параметров.
Анализаторы жидкости могут быть укомплектованы одним из двух типов цифровых датчиков: SP-1 - модель цифрового датчика для применения с проточной или погружной арматурой, SP-2 - модель цифрового датчика для применения с выдвижной арматурой.
Результаты измерений и параметры конфигурации прибора отображаются на четырехстрочном (LXT-330, LXT-220, FCA-220, TCA-220, LXT-800) или на двухстрочном (LXT-230, LXT-280) жидкокристаллическом дисплее с подсветкой. Функция блокировки меню с помощью пароля дает возможность предотвратить несанкционированное использование прибора. В приборах может быть до шести (LXT-220, LXT-230, FCA-220, TCA-220, LXT-800) свободно программируемых аналоговых токовых выходных сигнала 0/4...20 мА для передачи измеренных значений на соответствующие регистрирующие устройства, до восьми программируемых релейных контактов, срабатывание которых можно настроить на максимальное или минимальное измеренное значение или как аварийную сигнализацию.
Анализаторы имеют встроенный интерфейс HART для передачи данных. Этот интерфейс может использоваться для вывода данных.

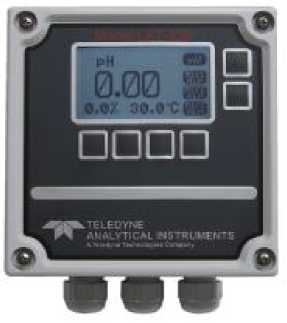

Рис. 1. Внешний вид анализатора жидкости Teledyne модели LXT - 330

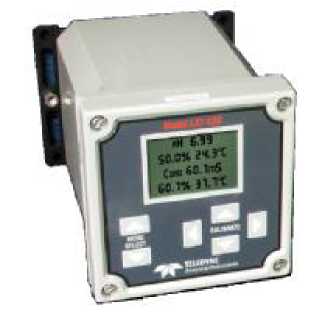

Рис. 2. Внешний вид анализатора жидкости Teledyne модели LXT - 220, FCA-220, TCA-220, LXT-800

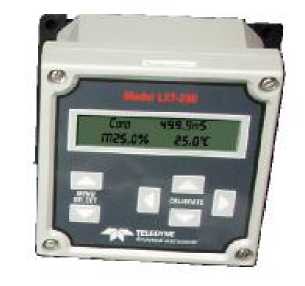

Рис. 3. Внешний вид анализатора жидкости Teledyne модели LXT - 230

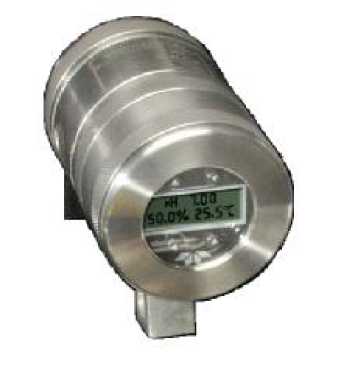

Рис. 4. Внешний вид анализатора жидкости Teledyne модели LXT - 280
Анализатор жидкости - 1 шт.;
Комплект ЗИП - 1 компл.;
Система очистки и калибровки (по заказу).
Руководство по эксплуатации - 1 экз.;
Методика поверки -1 экз.
Таблица 2
|
Диапазоны измерений удельной электрической проводимости (УЭП): с датчиком для низкого диапазона, мкСм/см |
от 1 до 50 |
|
с датчиком для высокого диапазона, мкСм/см |
от 1000 до 50 000 |
|
с индуктивным датчиком мСм/см |
от 20 до 1000 |
|
Пределы допускаемой приведенной к верхнему диапазону погрешности измерений УЭП, % |
± 2 |
|
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН, рН |
± 0,03 |
|
Диапазон измерений ОВП, мВ |
от минус 1000 до плюс 1000 |
|
Пределы допускаемой абсолютной погрешности измерений ОВП, мВ |
± 6,0 |
|
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0,5 до 20 |
|
Пределы допускаемой приведенной к верхнему диапазону | |
|
погрешности измерений массовой концентрации растворённого кислорода, % |
± 0,5 |
|
Диапазон измерений массовой концентрации ионов для ионов аммония, мг/дм3 |
от 0 до 1000 |
|
для бромид ионов, мг/дм3 |
от 0 до 1000 |
|
для ионов кальция, мг/дм3 |
от 0 до 1000 |
|
для хлорид ионов, мг/дм3 |
от 0 до 1000 |
|
для ионов меди, мг/дм3 |
от 0 до 1000 |
|
для фторид ионов, мг/дм3 |
от 0 до 1000 |
|
для нитрат ионов, мг/дм3 |
от 0 до 1000 |
|
для ионов калия, мг/дм3 |
от 0 до 1000 |
|
для ионов натрия, мг/дм3 |
от 0 до 1000 |
|
для сульфид ионов, мг/дм3 |
от 0 до 1000 |
|
для ионов серебра, мг/дм3 |
от 0 до 1000 |
Продолжение таблицы 2
|
Пределы допускаемой приведенной к верхнему диапазону погрешности измерений массовой концентрации ионов, % |
± 15 |
|
Диапазон измерений концентрации свободного хлора, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой приведенной к верхнему диапазону | |
|
погрешности измерений массовой концентрации свободного хлора в диапазоне от 0 до 2 мг/дм3, % |
± 10 |
|
Пределы допускаемой относительной погрешности изме- | |
|
рений массовой концентр3 ации свободного хлора в диапазоне свыше 2 до 20 мг/дм3, % |
± 10 |
|
Диапазон измерений массовой концентрации общего хлора, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой приведенной к верхнему диапазону | |
|
погрешности измерений массовой концентрации общего хлора в диапазоне от 0 до 2 мг/дм3, % |
± 10 |
|
Пределы допускаемой относительной погрешности изме- | |
|
рений массовой концентрации общего хлора в диапазоне свыше 2 до 20 мг/дм3, % |
± 10 |
|
Диапазон измерений мутности, ЕФМ |
от 0 до 5000 |
|
Диапазон показаний мутности, ЕФМ |
свыше 5000 до 9999 |
|
Пределы допускаемой приведенной к верхнему диапазону погрешности измерений мутности в диапазоне от 0 до 1000 ЕФМ, % |
± 5 |
|
Пределы допускаемой относительной погрешности измерений мутности в диапазоне свыше 1000 до 5000 ЕФМ, % |
± 5 |
|
Потребляемая мощность, не более А |
10 |
|
Габаритные размеры, не более, мм LXT-220, LXT-230 |
150x150x180 |
|
LXT-280 |
100x100x180 |
|
LXT-330 |
150x150x100 |
|
LXT-800(без датчика) |
150x150x180 |
|
FCA-220 |
700x400x180 |
|
TCA-220 |
700x400x180 |
|
Масса, не более, кг LXT-220, LXT-230 |
0,95 |
|
LXT-280 |
0,80 |
|
LXT-330 |
0,80 |
|
LXT-800 |
4,00 |
|
FCA-220 |
3,00 |
|
TCA-220 |
3,00 |
Дополнительная погрешность от изменения температуры окружающей среды на каждые 10 0С в долях предела допускаемой основной погрешности не должна превышать 0,3.
Условия эксплуатации:
|
о/~' - температура окружающего воздуха, С LXT-220, LXT-230 LXT-280 LXT-330 LXT-800 FCA-220 |
от минус 20 до 70 от минус 20 до 70 от минус 20 до 70 от минус 5 до 50 от 0 до 50 |
|
TCA-220 |
от 0 до 50 |
|
- относительная влажность (без конденсации), % |
от 0 до 90 |
|
- напряжение питания переменного тока, В |
110-250 В 50/60 Гц |
|
- напряжение питания постоянного тока, В |
24 |
