Номер по Госреестру СИ: 60515-15
60515-15 Анализаторы углеводородов в воде промышленные
(Teledyne мод. 6600, 6650, 6700)
Назначение средства измерений:
Анализаторы углеводородов в воде промышленные Teledyne модели 6600, 6650, 6700 (далее - анализаторы) предназначены для непрерывного автоматического измерения массовой концентрации нефти и нефтепродуктов (модели 6600, 6650), общего содержания углеводородов в пересчете на органический углерод (TOC), а также химического потребления кислорода (ХПК) (для модели 6700), в оборотной воде, паровом конденсате и сточных водах промышленных установок в соответствии с аттестованными и стандартными методиками выполнения измерений.

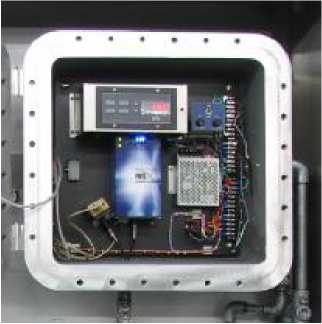

Внешний вид.
Анализаторы углеводородов в воде промышленные
Рисунок № 1

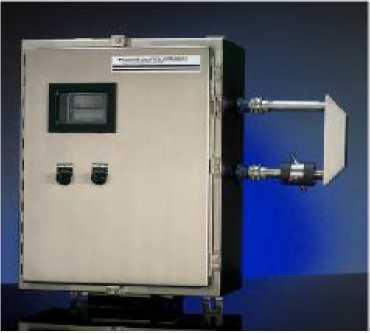

Внешний вид.
Анализаторы углеводородов в воде промышленные
Рисунок № 2

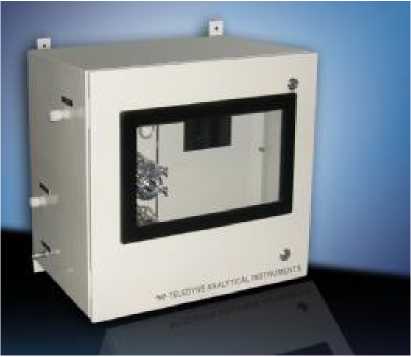

Внешний вид.
Анализаторы углеводородов в воде промышленные
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TAI OS |
недоступно |
не ниже 1.03 |
недоступно |
Уровень защиты по МИ 3286-2010 - «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на анализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам модели 6600, 6650, 6700
Техническая документация фирмы-изготовителя "Teledyne Analytical Instruments", США.
Изготовитель
Фирма "Teledyne Analytical Instruments", США.
Адрес: 16830 Chestnut street, City of Industry, California 91748, USA.
Тел.: +1 626 934 1500, факс +1 626 934 1651
Адрес в Интернет: http://www. teledyne-ai.com
Заявитель
Общество с ограниченной ответственностью "Пи Эм Ай Системс" (ООО "Пи Эм Ай Системс"), г. Москва.
Адрес: 129075, г.Москва, Мурманский проезд, д.14 корп.1
Тел.: +7 (495) 649 63 02, факс +7 (495) 649 63 02
Адрес в Интернет: http://www.pmi-systems.ru
Лист № 5 Всего листов 5
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46 Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Анализаторы углеводородов в воде промышленные Teledyne модели 6600, 6650, 6700 представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Используемый принцип измерения анализаторов модели 6600 - фотометрический, основанный на способности измеряемых компонентов поглощать электромагнитное излучение определенной длины волны. Анализаторы модели 6600 состоят из термостабилизированной ячейки, источника излучения, системы оптических фильтров, приемника излучения и блока электроники. На дисплей электронного блока выводится текущая информация, в т. ч. концентрация компонента, результаты градуировки, результаты самотестирования, сигналы предупреждения и тревоги.
Используемый принцип измерений в анализаторах модели 6650 основан на способности нефтепродуктов флуоресцировать при возбуждении светом ультрафиолетового (УФ) диапазона. Анализаторы модели 6650 состоят из источника излучения, оптического зонда, приемника излучения, системы оптических фильтров и блока электроники. На дисплей электронного блока выводится текущая информация, в т. ч. концентрация компонента, результаты градуировки, результаты самотестирования, сигналы предупреждения и тревоги.
Принцип измерения анализаторов модели 6700 заключается в окислении органических соединений до диоксида углерода с последующим детектированием с помощью ИК датчика. Отдельно определяют содержание углерода в неорганических соединениях, общее содержание углерода и химическое потребление кислорода. Затем, по разности результатов измерений, определяют содержание общего органического углерода. Анализаторы модели 6700 состоят из системы испарения диоксида углерода, измерительного блока и блока обработки данных.
На лицевой панели анализаторов расположены:
-
- дисплей, на котором отображаются результаты изменений;
-
- клавиши управления.
Анализатор имеет выходные сигналы:
-
- показания дисплея;
-
- унифицированные аналоговые выходы по току (4-20) мА и (или) по напряжению (0-1)В;
-
- цифровой выход RS-232, RS-485, Ethernet.
Анализаторы модели 6700 градуируют по общему содержанию органического углерода (ТОС) или химическому потреблению кислорода (ХПК), при этом на дисплее отображаются оба параметра. Вспомогательный параметр вычисляется путем умножения полученного значения параметра (ТОС или ХПК) на установленный для анализируемого продукта коэффициент.
Лист № 2 Всего листов 5
Анализаторы модели 6600, 6650, 6700 могут быть выполнены во взрывозащищенном исполнении с маркировкой взрывозащиты 1ExpxIICT6.
Рис. 1. Общий вид анализаторов модели 6600.
Рис. 2. Общий вид анализаторов модели 6650.
Рис. 3. Общий вид анализаторов модели 6700
Анализатор углеводородов в воде промышленные Teledyne
модели 6600, 6650 или 6700 - 1 экз.;
Комплект ЗИП - 1 компл.;
Руководство по эксплуатации - 1 экз.;
Методика поверки -1 экз.
Анализируемый параметр |
Диапазон измерений, мг/дм3 |
Диапазон показаний, мг/дм3 |
Предел допускаемого абсолютного СКО случайной составляющей погрешности, мг/дм3 |
6600, 6650 | |||
Массовая концентрация углеводородов в воде (при анализе содержания нефти в воде) |
от 1 до 10 |
от 0 до 10 |
1 |
от 10 до 100 |
от 0 до 100 |
10 | |
от 100 до 1000 |
от 0 до 1000 |
100 | |
от 1000 до 10 000 |
от 0 до 10 000 |
1000 | |
Массовая концентрация углеводородов в воде (при анализе содержания нефтепродуктов воде) |
от 1 до 10 |
от 0 до 10 |
1 |
от 10 до 100 |
от 0 до 100 |
10 | |
от 100 до 1000 |
от 0 до 1000 |
100 | |
от 1000 до 10 000 |
от 0 до 10 000 |
1000 | |
6700 | |||
Массовая концентрация углеводородов в воде в пересчете на общий органический углерод |
от 1 до 10 |
от 0 до 10 |
1 |
от 10 до 100 |
от 0 до 100 |
10 | |
от 100 до 1000 |
от 0 до 1000 |
100 | |
от 1000 до 10 000 |
от 0 до 10 000 |
1000 | |
Химическое потребление кислорода |
от 10 до 100 |
от 0 до 100 |
10 |
от 100 до 1000 |
от 0 до 1000 |
100 | |
от 1000 до 10 000 |
от 0 до 10 000 от 0 до 100 000 |
1000 |
Время прогрева анализаторов модели 6700, 6600 мин, не более
Время прогрева анализаторов модели 6650, мин, не более
Время установления показаний T0,9, с, не более:
Потребляемая мощность, габаритные размеры и масса анализаторов приведены в таблице 2.
Таблица 2
Модель газоанализатора |
Параметры питания |
Потребляемая мощность |
Габаритные размеры, не более |
Масса, не более |
6650 |
110 - 220 В, 50 Гц / 24 В пост. ток |
100 Вт |
508 х 609 х 318 мм |
300 кг |
6700 |
110 - 220 В, 50 Гц |
500 Вт |
508 x 508 x 381 мм |
30 кг |
6600 |
110 - 220 В, 50 Гц |
200 Вт |
508 х 609 х 318 мм |
170 кг |
Лист № 4
Всего листов 5
Условия эксплуатации:
o
от 0 до плюс 50 не более 90 % (без конденсации влаги)
- температура окружающей среды, C
- относительная влажность
