Номер по Госреестру СИ: 67618-17
67618-17 Газоанализаторы
(2000A-EU)
Назначение средства измерений:
Газоанализаторы 2000A-EU (далее - газоанализаторы) предназначены для автоматического непрерывного измерения суммарного содержания кислорода и азота в аргоне в пересчете на кислород.
Внешний вид.
Газоанализаторы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 159189
ID в реестре СИ - 381589
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В разработке
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Газоанализаторы (2000A-EU)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Teledyne Analytical Instruments"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
23798-02 |
Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
25408-03 |
Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
26766-04 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
|
27971-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
27972-04 01.11.2009 |
Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28037-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
30767-05 01.01.2011 |
Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
32067-06 |
Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37560-08 01.05.2013 |
Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
37735-08 01.06.2013 |
Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-08 01.10.2013 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38662-10 20.07.2026 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
38726-08 01.10.2013 |
Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39307-08 01.01.2014 |
Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39708-08 01.01.2014 |
Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40181-08 01.01.2014 |
Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45707-10 20.07.2026 |
Хроматографы газовые, 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
46315-10 20.07.2026 |
Анализаторы газа, 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
51030-12 |
Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51686-12 08.11.2017 |
Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
57465-14 15.04.2024 |
Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57472-14 15.04.2024 |
Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
58276-14 |
Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58741-14 22.08.2024 |
Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
60141-15 13.03.2020 |
Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
60515-15 18.03.2025 |
Анализаторы углеводородов в воде промышленные, Teledyne мод. 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61415-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61419-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67618-17 |
Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77253-20 30.01.2025 |
Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет создавался для для ГК ВЗЛЕТ и позволяет выгрузить в файл информацию по поверкам выбранных типов СИ за период (в годах).
Форма выбора из списка типов СИ обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Тип СИ (наименование, номер и модификация)
2 - Вид поверки
3 - Кол-во непригодных (с указанием года)
4 - Кол-во пригодных (с указанием года)
5 - Всего поверок (с указанием года)
Кто поверяет Газоанализаторы (2000A-EU)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Газоанализаторы (2000A-EU)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2095 | 2014 |
|
ФБУ Костромской ЦСМ Костромская область |
1364 | 2014 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1253 | 2014 |
|
ФБУ Магаданский ЦСМ Магаданская область |
3055 | 2014 |
|
ФБУ Томский ЦСМ Томская область |
2304 | 2014 |
Программное обеспечение
Встроенное программное обеспечение не имеет средств программирования или изменения метрологически значимых функций, доступных пользователю. Анализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TAI OS |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.03 |
|
Цифровой идентификатор ПО |
недоступно |
Знак утверждения типа
Знак утверждения типананосится на корпус газоанализатора в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам 2000A-EU
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
Приказ Министерства здравоохранения и социального развития РФ от 09.09.2011 г. № 1034н "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательные метрологических требований к ним, в том числе показателей точности"
Техническая документация фирмы-изготовителя "Teledyne Analytical Instrumenst", США.
Поверка
Поверкаосуществляется по документу МП 205-15-2016 "Газоанализаторы 2000А-Еи. Методика поверки", утвержденному ФГУП "ВНИИМС" 15 ноября 2016 г.
Основные средства поверки:
стандартные образцы - газовые смеси состава кислород - аргон ГСО № 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на боковую поверхность газоанализатора.
Изготовитель
Фирма "Teledyne Analytical Instruments", США
Адрес: 16830 Chestnut street, City of Industry, California 91748, USA
Тел.: +1 626 934 1500
Факс +1 626 934 1651
Web-сайт: http://www. teledyneinstruments.com
Заявитель
Общество с ограниченного ответственностью "Праксэа Рус" (ООО "Праксэа Рус")
ИНН 7709804318
Адрес: 105064, г. Москва, ул. Земляной вал, д. 9
Тел: (495) 788-34-50
Факс: (495) 788-34-51
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Г азоанализаторы 2000A-EU представляют собой промышленные стационарные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов 2000 A-EU основан на изменении теплопроводности анализируемой смеси в зависимости от содержания в ней определяемого компонента;
Измерительная ячейка и блок электроники газоанализаторов модели 2000A-EU установлены в едином корпусе;
На лицевой панели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току (4-20) мА и (или) по напряжению (0-1) В, а также цифровой выход RS-232.

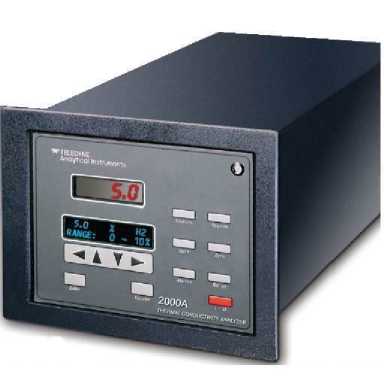

Общий вид газоанализаторов 2000A-EU представлен на рисунке 1.
Пломбирование не предусмотрено.
Рисунок 1 - Общий вид газоанализатора 2000А-Еи
Таблица 4 - Комплектность газоанализатора 2000А-EU
|
Наименование |
Обозначение |
Количество |
|
Г азоанализатор 2000А-EU |
1 шт. | |
|
Комплект ЗИП |
1 комп. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
МП 205-15-2016 |
1 экз. |
Таблица 2 - Метрологические характеристики газоанализатора 2000А-EU
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли |
Пределы допускаемой приведенной погрешности, % |
|
от 0 до 10 % |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
220 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры, мм, не более - высота |
190 |
|
- ширина |
274 |
|
- длина |
368 |
|
Масса, кг, не более |
16 |
|
Условия эксплуатации: o - температура окружающей среды, C |
от 0 до +50 |
|
- относительная влажность воздуха, не более, % |
90 (без конденсации влаги) |
