Номер по Госреестру СИ: 46315-10
46315-10 Анализаторы газа
(4020, 4030, 4080)
Назначение средства измерений:
Анализаторы газа моделей 4020, 4030, 4080 (далее - анализаторы) предназначены для автоматического измерения содержания горючих газов в газовых средах и водных растворах
Внешний вид.
Анализаторы газа
Рисунок № 1
Внешний вид.
Анализаторы газа
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2026
Номер записи -
ID в реестре СИ - 357339
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, модель 4080, Модель 4020, модель 3000ТА, модели 4020, мод.4080, мод. 4080, Без модификации, Teledyne модель 4080, Teledyne модели 4020, Teledyne 4080, Teledyne 4020, Delta Df 310E, 4080/4030, 4080, 4030, 4020, 4030, 4080, 4020,
Производитель
Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 221
Выдано извещений - 3
Кол-во периодических поверок - 136
Кол-во средств измерений - 43
Кол-во владельцев - 17
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 361 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
Наличие аналогов СИ: Анализаторы газа (4020, 4030, 4080)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|---|
46315-10 Анализаторы газа (4020, 4030, 4080) Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
81080-20 Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( ) Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Научно Производственное Предприятие Аналитические Системы" (ООО "НПП АСИС")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
23798-02 |
Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
25408-03 |
Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
26766-04 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
6 месяцев | |
27971-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
27972-04 01.11.2009 |
Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
28037-04 01.11.2009 |
Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
30767-05 01.01.2011 |
Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
32067-06 |
Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
37560-08 01.05.2013 |
Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
37735-08 01.06.2013 |
Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
38662-08 01.10.2013 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
38662-10 20.07.2026 |
Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
38726-08 01.10.2013 |
Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
39307-08 01.01.2014 |
Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
39708-08 01.01.2014 |
Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
40181-08 01.01.2014 |
Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
45707-10 20.07.2026 |
Хроматографы газовые, 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
46315-10 20.07.2026 |
Анализаторы газа, 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
51030-12 |
Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
51686-12 08.11.2017 |
Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
57465-14 15.04.2024 |
Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57472-14 15.04.2024 |
Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
58276-14 |
Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
58741-14 22.08.2024 |
Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
60141-15 13.03.2020 |
Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
60515-15 18.03.2025 |
Анализаторы углеводородов в воде промышленные, Teledyne мод. 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61415-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
61419-15 |
Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
67618-17 |
Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
77253-20 30.01.2025 |
Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "ЭРИС" (1314) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ООО "ТЕХЭТАЛОН" (RA.RU.314349) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ПАО "КУЙБЫШЕВАЗОТ" (RA.RU.311334) | 4 | 1 | 0 | 4 | 0 | 2 | 0 | 2 | ||
ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 104 | 7 | 0 | 86 | 0 | 86 | 0 | 86 | |
ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 3 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 29 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 9 | 6 | 3 | 0 | 9 | 6 | 3 | |||
ООО "ПРИБОРАВТОМАТИКА" (1780) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 6 | 0 | 6 | 3 | 6 | 0 | 6 | ||
ООО "ЮМЦ" (РОСС RU.0001.310296) | 4 | 0 | 3 | 0 | 3 | 0 | 3 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 10 | 1 | 0 | 9 | 0 | 10 | 0 | 9 | |
ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "МЕТРОЛОГИЧЕСКАЯ ЛАБОРАТОРИЯ" (РОСС RU.0001.310137) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО "НПО "ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЮМЦ" (РОСС RU.0001.310296) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПО «ЭКОХИМПРИБОР" (РОСС RU.0001.310178) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 2 | 2 | 0 | 4 | 2 | 2 | |||
ООО "НПП "ЭКОХИМПРИБОР" (RA.RU.314537) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Анализаторы газов и жидкостей АСИС СПЕКТР, ASYS SPECTR, АСИС ИОН, ASYS ION, АСИС ПРО, ASYS PRO, АСИС ЭКО, ASYS ECO, 4080, 6700 ( )
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Волгоградский ЦСМ Волгоградская область |
1415 | 1530 |
ФБУ Красноярский ЦСМ Красноярский край |
1350 | 1530 |
ФБУ УРАЛТЕСТ Свердловская область |
1826 | 1530 |
Программное обеспечение
Уровень защиты встроенного программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
TAI OS |
Номер версии (идентификационный номер ПО) |
не ниже 1.03 |
Цифровой идентификатор ПО |
недоступно |
Другие идентификационные данные (если имеются) |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам газа моделей 4020, 4030, 4080ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
Приказ Росстандарта от 14.12.2018 г. № 2664 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах.
Техническая документация фирмы-изготовителя "Teledyne Analytical Instruments", США.
Поверка
Поверкаосуществляется по документу МП 46315-10 "Инструкция. Анализаторы газа моделей 4020, 4030, 4080. Методика поверки", разработанному ГЦИ СИ ФГУП "ВНИИМС" 29.10.2010 г.
Основные средства поверки: ГСО 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма "Teledyne Analytical Instruments", США.Адрес: 16830 Chestnut street, City of Industry, California 91748, USA.
Тел.: +1 626 934 1500, факс +1 626 934 1651
Адрес в Интернет: http://www.teledyne-ai.com
Заявитель
Общество с ограниченной ответственностью "Пи Эм Ай" (ООО "ПМИ") ИНН 7701539114Адрес: 115088, г. Москва, ул. Угрешская, дом № 14, корпус 2, оф.221
Тел.: +7 (495) 649-63-02, факс +7 (495) 649 63 02 доб. 0
E-mail: info@pmi-systems.ru
Web-сайт: pmi-systems.ru
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС")Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия анализаторов основан на детектировании углеводородов с помощью пламенно-ионизационного детектора.
Конструктивно анализаторы представляют из себя стационарные приборы, изготавливаемые в едином корпусе. Модели 4020 и 4030 применяются для анализа содержания суммы углеводородов в метановом эквиваленте в различных смесях, при этом в модели 4030 предусмотрен обогрев измерительной камеры для предотвращения конденсации влаги. Модель 4080 предназначена для определения суммы углеводородов в метановом эквиваленте в воде и имеет встроенный испаритель.
Автоматизированное управление с помощью микропроцессора работой прибора, обработкой и передачей результатов измерений позволяет использовать анализаторы для мониторинга атмосферы рабочей зоны и различных технологических процессов.
На лицевой панели анализатора расположена клавиатура для управления работой прибора и дисплей, на который может быть выведена необходимая информация о состоянии прибора, а также отображение диапазона измерений и текущего значения измеряемого содержания горючих газов.
Общий вид анализаторов газа моделей 4020, 4030, 4080 представлен на рисунках 1 - 2.
Пломбирование анализаторов газа моделей 4020, 4030, 4080 не предусмотрено.

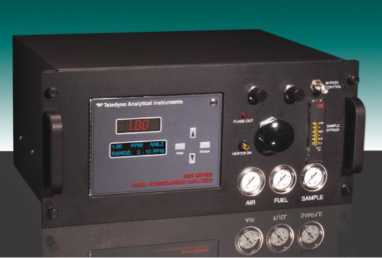

Рисунок 1 - Общий вид газоанализаторов моделей 4020, 4030.

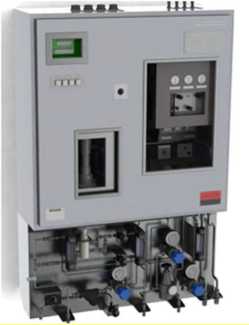

Рисунок 2 - Общий вид газоанализаторов модели 4080.
Таблица 2 - Диапазон измерений и пределы допускаемых значений основной приведенной погрешности анализаторов газа моделей 4020, 4030, 4080
Анализатор газа |
Диапазон измерений, объемная доля горючих газов |
Пределы допускаемых значений основной приведенной к верхнему пределу диапазона измерений погрешности, % |
модели 4020,4030, 4080 |
от 0 до 5 млн-1 |
±20 |
от 0 до 10 млн-1 |
±15 | |
от 0 до 25 млн-1 |
±15 | |
от 0 до 50 млн-1 |
±12 | |
от 0 до 100 млн-1 |
±10 | |
от 0 до 250 млн-1 |
±15 | |
от 0 до 500 млн-1 |
±15 | |
от 0 до 1000 млн-1 |
±8 | |
от 0 до 1 % |
±2 | |
от 0 до 3 % |
±2 | |
от 0 до 5 % |
±2 | |
от 0 до 10 % |
±2 | |
модель 4030 |
от 0 до 25 % |
±2 |
от 0 до 50 % |
±2 | |
от 0 до 70 % |
±2 | |
от 0 до 100 % |
±2 |
Таблица 3
Наименование характеристики |
Значение |
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С в долях предела основной допускаемой погрешности для всех моделей не превышает |
0,3 предела допускаемой основной погрешности |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: - напряжение питания, В |
от 115 до 230 |
- частота переменного тока, Г ц |
от 50 до 60 |
Время выхода анализаторов на рабочий режим, мин, не более |
60 |
Продолжение таблицы 4
Наименование характеристики |
Значение |
Время установления показаний, с, не более |
60 |
Потребляемая мощность, Вт, не более: модель 4020 |
90 |
модели 4030, 4080 |
600 |
Габаритные размеры, мм, не более - модели 4020, 4030 - высота |
222 |
- длина |
635 |
- ширина |
483 |
- модель 4080 - высота |
1140 |
- длина |
914 |
- ширина |
330 |
Масса, кг, не более: модель 4020 |
19 |
модель 4030 |
22 |
модель 4080 |
35 |
Условия эксплуатации: - диапазон температуры окружающей среды, °С |
от 5 до 50 |
- относительная влажность окружающей среды, %, не более |
90 |
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Маркировка взрывозащиты модели 4020, 4080 |
1Ехрх11СТ6 |
Ссылки на другие типы СИ
- 87096-22 Система автоматизированная ...
- 66977-17 Установка поверочная средст...
- 13341-96 Осциллографы
- 84275-21 Резервуары стальные вертика...
- 1654-69 Миллиомметры
- 88415-23 Ротаметры
- 64965-16 Система автоматизированная ...
- 11086-87 Меры вместимости стеклянные...
- 44547-10 Модуль измерений профиля ко...
- 48626-11 Весы платформенные для стат...
