Сведения о средстве измерений: 77253-20 Газоанализаторы

Номер по Госреестру СИ: 77253-20
77253-20 Газоанализаторы
(6400TS)

Назначение средства измерений:
Газоанализаторы модели 6400TS (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения объемной доли сероводорода и диоксида серы в технологических выбросах и атмосферном воздухе.

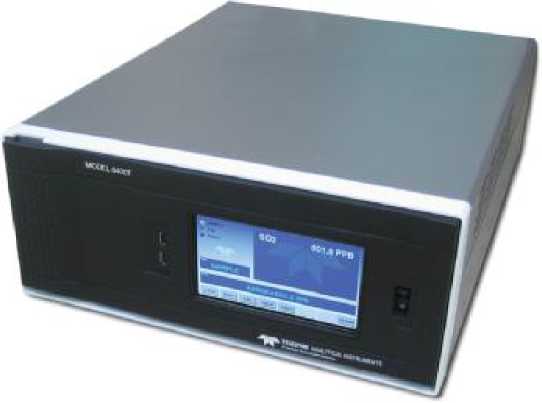

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 1

Внешний вид.
Газоанализаторы
Рисунок № 1

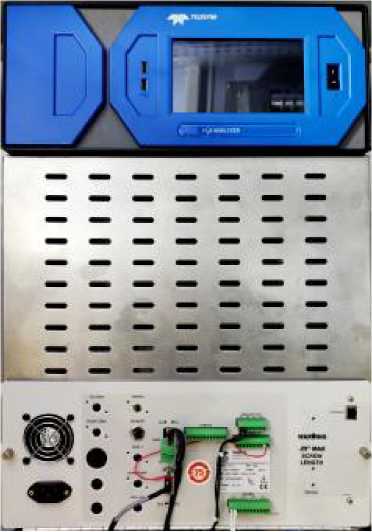

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 2

Внешний вид.
Газоанализаторы
Рисунок № 2

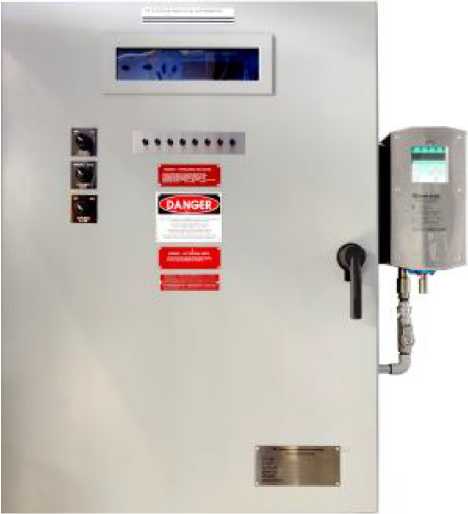

Внешний вид. Газоанализаторы, http://oei-analitika.ru рисунок № 3

Внешний вид.
Газоанализаторы
Рисунок № 3

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 30.01.2025
Номер записи - 176090
ID в реестре СИ - 1065304
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Фирма "Teledyne Analytical Instruments"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

P_3 Наполнение реестра СИ АРШИН (производитель, год, страна, кол-во)

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№119 от 2020.01.30 Об утверждении типов средств измерений 77

Наличие аналогов СИ: Газоанализаторы (6400TS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Teledyne Analytical Instruments"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
23798-02	Анализатор кислорода, 3290 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
25408-03	Анализатор кислорода, 320A Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
26766-04	Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		6 месяцев
27971-04 01.11.2009	Газоанализаторы кислорода, Teledyne 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
27972-04 01.11.2009	Газоанализаторы кислорода, Insta-Trans Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
28037-04 01.11.2009	Газоанализаторы кислорода, Teledyne 311 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
30767-05 01.01.2011	Гигрометры, 8800 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
32067-06	Анализатор дымовых газов, PEM 9002 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
37560-08 01.05.2013	Газоанализаторы, Teledyne мод. 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
37735-08 01.06.2013	Газоанализаторы фотометрические, Teledyne Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
38662-08 01.10.2013	Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
38662-10 20.07.2031	Газоанализаторы кислорода, Teledyne серии 3000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
38726-08 01.10.2013	Газоанализаторы, Teledyne серии 2000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
39307-08 01.01.2014	Газоанализаторы лазерные, Teledyne LGA-4000 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
39708-08 01.01.2014	Газоанализаторы кислорода, Teledyne 9060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
40181-08 01.01.2014	Газоанализаторы, Teledyne 9110Е, 9110ЕН Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
45707-10 20.07.2026	Хроматографы газовые, моделей 4040, 4060 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
46315-10 20.07.2031	Анализаторы газа, моделей 4020, 4030, 4080 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
51030-12	Анализатор углеводородов, 4020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
51686-12 08.11.2017	Анализаторы общей серы, 6000TSL, 6400TSL, 6400TSL WM, 6000TSG, 6400TSG, 6400TSG WM Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
57465-14 15.04.2024	Газоанализаторы, GFC-7000, GFC-7001, GFC-7002, LGA-4000, 6400, 7300, 7320, 7500, 7600 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
57472-14 15.04.2024	Газоанализаторы, 2000, 2010, 2020, 2120, 212R, 2750, 2230, 9060, 9110 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )		1 год
58276-14	Газоанализатор, 2120 мод. 2120XL Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
58741-14 22.08.2024	Анализаторы жидкости, Teledyne мод. LXT-220, LXT-230, LXT-280, LXT-330, LXT-800, FCA-220, TCA-220 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ	1 год
60141-15 13.03.2020	Анализаторы фотометрические, Teledyne мод. 5000, 5020, 6000, 6020 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
60515-15 18.03.2030	Анализаторы углеводородов в воде промышленные, Teledyne модели 6600, 6650, 6700 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
61415-15	Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3000TА-XL - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
61419-15	Газоанализатор - рабочий эталон 1-го разряда, Teledyne 3010 MA - О2 Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
67618-17	Газоанализаторы, 2000A-EU Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год
77253-20 30.01.2025	Газоанализаторы, 6400TS Фирма "Teledyne Analytical Instruments" (СОЕДИНЕННЫЕ ШТАТЫ )	ОТ МП	1 год

V_9 Специализация организации (типы поверяемых СИ). Быстро! За год.

Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).

Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.

В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (6400TS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	Нет модификации	2		2	0	0	2	2	0

Стоимость поверки Газоанализаторы (6400TS)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

- обработку измерительной информации;
- диагностику аппаратной части газоанализатора;
- проведение настройки газоанализатора;
- формирование цифрового выходного сигнала;

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	TAI OS
Номер версии (идентификационный номер) ПО	Не ниже 1.0.3
Цифровой идентификатор ПО	-
Алгоритм расчета цифрового идентификатора ПО	-
Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на корпус газоанализатора в виде наклейки.

Сведения о методиках измерений

Нормативные и технические документы

Поверка

осуществляется по документу МП-122/09-2019 «Газоанализаторы модели 6400TS. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 26 сентября 2019 г.

Основные средства поверки:

- Стандартные образцы состава газовых смесей в баллонах под давлением ГСО 10536-2014;
- Азот газообразный особой чистоты сорт 1 по ГОСТ 9293-74 в баллоне под давлением.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Изготовитель

Фирма «Те1еНупе Analytical Instruments», США
Адрес: 16830 Chestnut street, City of Industry, California 91748, USA
Тел.: +1 (626) 934-1500
Факс: +1 (626) 934-1651
W eb-сайт: www.te1edyneinstruments.com
E-mail: ask_tai@teledyne.com

Заявитель

Общество с ограниченной ответственностью «Пи Эм Ай» (ООО «ПМИ»)
Адрес: 115088, г. Москва, Угрешская ул, дом № 14, корпус 1
Тел.: + 7 (495) 649-63-02
E-mail: info@pmi-systems.ru
Web-сайт: www.pmi-systems.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн. 6
Тел.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru

Газоанализаторы представляют собой стационарные автоматические двухканальные приборы непрерывного действия.

В газоанализаторах для измерений концентрации содержания компонентов применен фотометрический метод, основанный на флуоресценции молекул определенного компонента в ультрафиолетовом диапазоне.

Конструктивно газоанализаторы выполнены в виде моноблока, выпускаются в общепромышленном исполнении для настенного монтажа и для монтажа в стойку, во взрывозащищенном корпусе, для использования во взрывоопасных зонах.

Газоанализаторы могут измерять до 2 компонентов одновременно. На лицевой панели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.

Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току и по напряжению, а так же цифровой выход RS-232.

Общий вид газоанализатора приведен на рисунках 1-3. Опломбирование газоанализаторов от несанкционированного доступа не предусмотрено.

Внешний вид. Газоанализаторы (6400TS), http://oei-analitika.ru

Рисунок 2 - Общий вид газоанализаторов общепромышленного исполнения для настенного монтажа

Рисунок 1 - Общий вид газоанализаторов общепромышленного исполнения для монтажа в стойку

Рисунок 2 - Общий вид газоанализаторов во взрывозащищенном исполнении

представлена в таблице 5.

Таблица 5 -

Наименование	Обозначение	Количество
Газоанализатор модели 6400TS	-	1 шт.
Комплект ЗИП	-	1 шт.
Упаковка	-	1 шт.
Паспорт	-	1 экз.
Методика поверки	МП-122/09-2019	1 экз.

Таблица 2 - Основные метрологические характеристики газоанализаторов

Определяемый компонент

Диапазоны измерений, млн^-1

Пределы допускаемой основной приведенной ¹⁾погрешности, %

Предел допускаемого времени установления показаний Т₀,₉д, с

Диоксид серы SO2

от 0 до 1

от 0 до 100 от 0 до 10000

±5,0

±3,0

±1,5

Сероводород H2S

от 0 до 1

от 0 до 100 от 0 до 10000

±5,0

±3,0

±1,5

Примечание:

¹⁾ - Приведенная погрешность нормирована к верхнему значению диапазона измерений

Таблица 3 - Дополнительные метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности:

- при изменении температуры окружающей среды в диапазонах: от +5 до +15 ^о С включ., и св. +25 до +40 ^о С, на каждые 10 ^о С

0,3

Таблица 4 - Основные технические характеристики газоанализаторов

Наименование характеристики	Значение
Габаритные размеры (высота^хширина^хдлина), мм, не более	178^х432^х597
Масса, кг, не более	18
Расход анализируемого компонента, дм³/мин, не более	0,7
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность окружающего воздуха (без конденсации влаги), %, не более	от +5 до +40 90
Время прогрева, мин, не более	15
Степень защиты по ГОСТ 14254-2015	65
Выходные сигналы: - постоянный ток, мА; - напряжение постоянного тока, В;	от 4 до 20 от 0 до 0,1 от 0 до 1,0 от 0 до 10,0
Напряжение питания переменного тока, В	230
Максимальная потребляемая мощность, Вт	1000
Маркировка взрывозащиты	1Ех px IIC T4
Средняя наработка на отказ, ч	30 000
Срок службы, лет	10
