МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

8 сентября 2017 г.                                                    №     1904

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 61415 «Счетчики электрической энергии «ЭМИС-ЭЛЕКТРА 970» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерении, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован в Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее - Административный регламент) и в связи с обращениями ЗАО «ЭМИС» от 11 июля 2017 г. № 3568/ЕЛ1С/ИЭ и № 3571/Е/ИС/ИЭ приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии «ЭМИС-ЭЛЕКТРА 970», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 63130-16, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Переоформить свидетельство об утверждении типа № 61415 «Счетчики электрической энергии «ЭМИС-ЭЛЕКТРА 970», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 63130-16, в связи с внесением изменений в методику поверки.

• 3. Управлению метрологии (Р.А.Родин), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его

юридическому лицу или индивидуальному предпринимателю.

• 4. Контроль за исполь ениемгййазюящжыфицашж собой, хранится в системе электронного документооборота

Федеральное агентство по техническому регулированию и

метрологии.

Сертификат: 61DA1E000300E901C1ED Кому выдан: Голубев Сергей Сергеевич Действителен: с 17.11.2016 до 17.11.2017

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «8» сентября 2017 г. № 1904

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 970»

Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 970» (далее - счётчик) предназначены для измерений и многотарифного учета активной и реактивной электрической энергии в однофазных цепях переменного тока.

Принцип действия счётчиков основан на измерении мгновенных значений силы тока и напряжения с последующей математической обработкой и интегрированием по времени.

Конструктивно счётчик состоит из измерительного элемента, счётного механизма с отсчётным устройством, заключённые в корпус, платы зажимов, и крышки зажимов.

Счётчик выпускается в следующих исполнений:

• - исполнение «Э» - статический (электронный) счётчик активной энергии;

• - исполнение «М» - электромеханический счётчик активной энергии;

• - исполнение «С» - статический счётчик активной и реактивной энергии с креплением на проводах воздушных линий электросети.

Информация об измеряемых величинах отображается на отсчётном устройстве в киловатт-часах (киловар-часах). Счётчики электронного исполнения изготавливаются с жидкокристаллическим отсчётным устройством (ЖКИ) с ценой единицы младшего разряда 0,01 кВт-ч (квар-ч); счётчики электромеханического исполнения имеют отсчётное устройство барабанного типа с ценой единицы младшего разряда 0,1 кВт-ч.

Счётчики исполнения «С» имеют дополнительное отсчётное устройство для удалённого считывания показаний.

В конструкции счётчиков предусмотрены:

• - испытательный выход, совмещенный с основным передающим устройством;

• - светодиодный индикатор функционирования, засвечиваемый синхронно с импульсами на испытательном выходе;

• - щиток с указанием параметров счётчика.

Счётчики исполнений «Э» и «С» имеют устройство интерфейсное с последовательным каналом для обмена информацией с внешними устройствами, гальванически развязанное от цепей питания счётчика. Устройство интерфейсное в зависимости от исполнения может включать в себя набор следующих модулей: RS-485, PLC, GPRS, RF, оптический порт.

Счётчики исполнений «Э» и «С» имеют встроенные часы-календарь с резервным источником питания. В этих исполнениях реализован многотарифный учёт активной и реактивной электрической энергии. Число тарифов до 8, в зависимости от варианта исполнения. Предусмотрена возможность перепрограммирования счётчиков в случае изменения тарифного расписания, что производится без нарушения пломбы поверителя. В счётчики может быть введена информация о праздничных датах, выходных днях, и времени перехода на летнее/зимнее время (8 временных зон). Для этих дней предусмотрено программирование смены тарифов.

Цепи напряжения и тока имеют защиту от бросков напряжения и тока.

Конструкция корпуса предусматривает пыле- и влагозащиту. Счётчики исполнений «М» и «Э» предназначены для установки внутри помещений или наружной установки в специальных закрытых щитах или шкафах, имеющих дополнительную защиту от влияния окружающей среды. Счётчики исполнения «С» предназначены для наружной установки на проводах воздушных линий электросети.

Счётчики могут использоваться в составе автоматизированных систем коммерческого учета электрической энергии.

В счётчиках предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (механические пломбы, индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

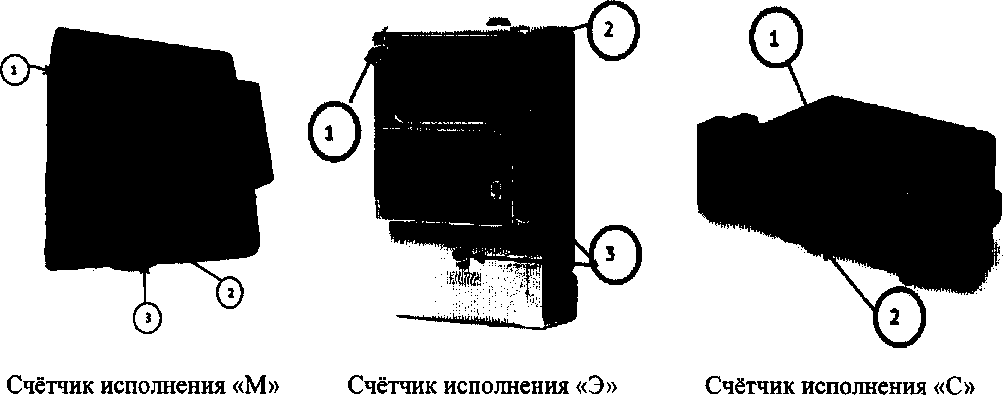

Общий вид счётчиков электрической энергии «ЭМИС-ЭЛЕКТРА 970» трёх исполнений и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.

Дополнительное отсчётное устройство для счётчиков исполнения «С»

Рисунок 1- Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 970». Стрелками обозначены места пломбировки:

• 1 - Место установки пломбы предприятия-изготовителя;

• 2 - Место для нанесения знака поверки;

• 3 - Место установки пломбы энергоснабжающей организации.

Счётчики имеют встроенное программное обеспечение (ПО), а также внешнее ПО «EMIS-Meter Reading System» для опроса и настройки отдельных параметров счётчика, защищённое паролями и используемое только изготовителем и сервисными службами. ПО «EMIS-Meter Reading System» позволяет производить настройку / перенастройку следующих параметров: тарифные настройки, настройки даты и времени. При этом счётчик должен быть подключен к компьютеру с установленным ПО «EMIS-Meter Reading System» с помощью адаптера «ЭМИС-СИСТЕМА 750» или других преобразователей интерфейсов.

ПО «EMIS-Meter Reading System» не позволяет изменять метрологические характеристики счётчика, заданные на предприятии-изготовителе.

Встроенное ПО счётчиков защищено от преднамеренных изменений следующими защитными мерами:

• - пломбами завода изготовителя и поверителя;

• - встроенными средствами защиты кода встроенного ПО;

• - отсутствием возможности изменения ПО счётчиков по интерфейсу без вскрытия пломбируемой крышки счётчика.

Встроенное ПО устанавливается в счётчик на предприятии-изготовителе. Доступ к нему после установки имеет только предприятие-изготовитель.

Конструкция счётчиков обеспечивает полное ограничение доступа к метрологической части ПО и измерительной информации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий по Р 50.2.077-2014.

Идентификационные данные ПО «EMIS-Meter Reading System», а также встроенного ПО счётчика приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

наносится на панель счётчиков методом офсетной печати и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

осуществляется по документу ЭЭ-970.000.000.00 МП «Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 970». Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 19 июня 2017 г.

Основные средства поверки:

• -  установка поверочная автоматическая трёхфазная для поверки счётчиков электрической энергии HS-6303E (номер 44220-10 в Госреестре СИ РФ), с образцовым счётчиком НУ- 5303С класса точности 0,05; диапазон регулирования выходного стабилизированного сигнала напряжения Зх (1...300) В, диапазон регулирования тока Зх (0,001... 120) А;

• - частотомер универсальный GFC-8131H (номер 19818-00 в Госреестре СИ РФ); диапазон измеряемых частот от 0,01 Гц до 120 МГц; погрешность измерения частоты 1,5-1 О*⁷.

• - модуль коррекции времени МКВ-02Ц (номер 44097-10 в Госреестре СИ РФ), пределы допускаемой абсолютной погрешности синхронизации среза метки синхронизации к шкале координированного времени UTC ± 1 мс.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на паспорт и на счётчик в месте для нанесения знака поверки указанном на рисунке 1.

приведены в эксплуатационном документе.

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2

ГОСТ 31819.11-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 11. Электромеханические счётчики активной энергии классов точности 0,5; 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счётчики статические реактивной энергии

ТУ 4228-062-14145564-2015 «Счётчики электрической энергии «ЭМИС-ЭЛЕКТРА 970»

Закрытое акционерное общество «ЭМИС» (ЗАО «ЭМИС»)

ИНН 7729428453

Адрес: 456510, Челябинская область, Сосновский район, д. Казанцево, ул. Производственная, д. 7/1, оф. 301/2

Юридический адрес: 454092, г. Челябинск, пр. Ленина, д.З, офис 308

Телефон: +7 (351) 729-99-12

E-mail: sales@emis-kip.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр. 8

Телефон (факс): +7 (495) 491-78-12

E-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09Л 0.2015 г.
