МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

ПРИКАЗ

___23 декабря 2020 г.

Москва

О внесении изменений в описание типа на фотометры фотоэлектрические КФК-3-«ЗОМЗ»

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, и в связи с обращениями АО «ЗОМЗ» от 5 августа 2020 г. № 3753/7 и № 3754/7 приказываю:

• 1.  Утвердить новую редакцию описания типа на фотометры фотоэлектрические КФК-3-«ЗОМЗ», зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под номером 32672-06, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу МП 025.М4-20 «ГСИ. Фотометры фотоэлектрические КФК-3-«ЗОМЗ». Методика поверки» и распространить действие документа на фотометры фотоэлектрические КФК-3-«ЗОМЗ», находящиеся в эксплуатации.

• 3. ФГУП «ВНИИМС» (А.Ю.Кузину) обеспечить внесение сведений в Федеральный информационный фонд по обеспечению единства измерений.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

/ "                              А

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 01C9SC9A007CACB9B248S327C21BB4CE93 Кому выдан: Голубев Сергей Сергеевич Действителен: с 23.11.2020 до 23.11.2021

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «23» декабря 2020 г. № 2201

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Фотометры фотоэлектрические КФК-3-«ЗОМЗ»

Назначение средства измерений

Фотометры фотоэлектрические КФК-3-«ЗОМЗ» (далее по тексту - фотометры), выпускаемые в трех модификациях: фотометры фотоэлектрические КФК-3-01-«ЗОМЗ», фотометры фотоэлектрические КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением, фотометры фотоэлектрические КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб - предназначены для измерения спектрального коэффициента направленного пропускания (далее по тексту - СКНП), оптической плотности прозрачных жидкостных растворов, а также для определения скорости изменения оптической плотности и концентрации веществ в растворах после предварительной градуировки фотометров потребителем.

Описание средства измерений

Принцип действия фотометров основан на сравнении потока излучения Фо, прошедшего через «холостую пробу» (растворитель или контрольный раствор, по отношению к которому производиться измерение) и потока излучения Ф, прошедшего через исследуемый раствор.

Потоки излучения Фо и Ф преобразуются фотоприемником в электрические сигналы Uo, U и Ur (Ur - сигнал при неосвещенном фотоприемнике), которые обрабатываются встроенной микро-ЭВМ и представляются на индикаторе в виде коэффициента пропускания, оптической плотности, концентрации.

Конструктивно фотометры выполнены в виде моноблока, включающего в себя источник излучения, кюветный отсек, монохроматор и блок регистрации и обработки данных. В качестве диспергирующего элемента применен монохроматор на дифракционной решетке. В модификации КФК-3-02-«ЗОМЗ» используется термостатируемое кюветное отделение, а в модификации КФК-3-03-«ЗОМЗ» - проточная кювета с насосом и внешним термостатом для подготовки проб.

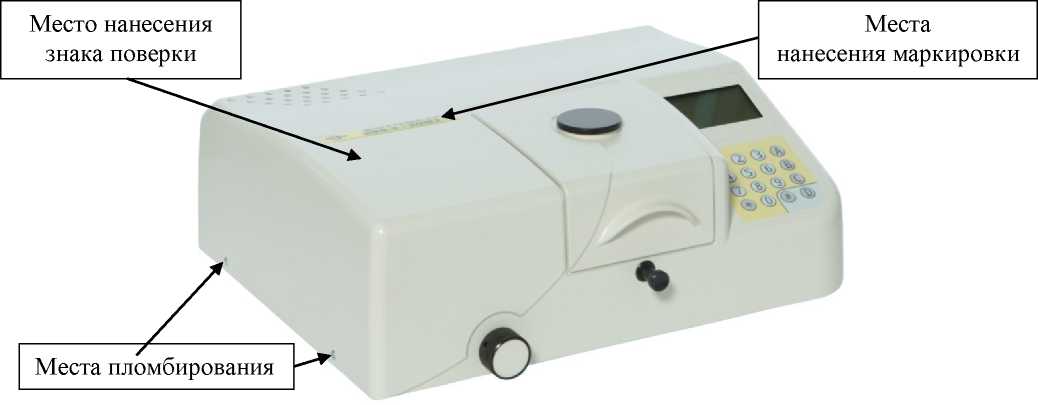

Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением мест нанесения маркировки, знака поверки и пломбирования представлен на рисунке 1.

Рисунок 1 - Общий вид фотометров фотоэлектрических КФК-3-«ЗОМЗ» с обозначением мест нанесения маркировки, знака поверки и пломбирования.

Программное обеспечение

Фотометры функционируют под управлением специального программного обеспечения (далее по тексту - ПО), установленного в энергонезависимой памяти прибора. Управление

измерениями осуществляется посредством ЖК-дисплея расположенного на корпусе прибора. Результаты измерений так же выводятся на ЖК-дисплей.

Конструкция фотометра исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

наносится фотографическим способом на табличку, закрепляемую на задней стенке фотометра, и на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 50444-92 Приборы, аппараты и оборудование медицинское. Общие технические условия

Приказ Росстандарта от 27.11.2018 г. № 2517 Государственная поверочная схема для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм.

Акционерное общество «Загорский оптико-механический завод» (АО «ЗОМЗ»)

ИНН 5042010793

Адрес: 141300, Московская обл., г. Сергиев Посад, пр-т Красной Армии, д.212В

Телефон: +7(495)728-77-98, +7 (496)542-56-97, +7(496)549-21-01

Web-сайт: www.zomz.ru

E-mail: info@zomz.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ»)

Адрес: 119361, г. Москва, ул. Озерная, 46

Телефон: +7 (495) 437-33-56; факс +7 (495) 437-31-47

Web-сайт: www.vniiofi.ru

E-mail: vniiofi@vniiofi.ru

Аттестат аккредитации ФГУП «ВНИИОФИ» по проведению испытаний средств измерений в целях утверждения типа № 30003-2014 от 23.06.2014 г.

¹

Поставляется в составе устройства термостатирующего БШ5.868.051

²

Поставляется в составе блока проточной кюветы БШ5.122.023

Поверка

осуществляется по документу: МП 025.M4-20 «ГСИ. Фотометры фотоэлектрические КФК-3-«ЗОМЗ», утвержденному ФГУП «ВНИИОФИ» 09 июля 2020 г.

Основные средства поверки:

Комплект интерференционных светофильтров «Ф» из состава набора мер КНФ-1-01 (номер в Федеральном информационном фонде 37858-08)

Комплект светофильтров КНФ-1М из состава набора мер КНФ-1-01 (номер в Федеральном информационном фонде 37858-08)

Комплект светофильтров КНФ-1Ф-01 из состава набора мер КНФ-1-01 (номер в Федеральном информационном фонде 37858-08).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых фотометров с требуемой точностью.

Знак поверки наносится на корпус фотометров фотоэлектрических КФК-3-«ЗОМЗ».

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе
