Номер по Госреестру СИ: 60122-15
60122-15 Расходомеры турбинные с вычислителем расхода
(HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTC-C-K-U-P-Exi (вычислители))
Назначение средства измерений:
Расходомеры турбинные HMC 065/F-71-DN100.PN160-14-TC05 (далее по тексту -расходомеры) с вычислителем расхода VTC-C-K-U-P-Exi (далее по тексту - вычислитель) предназначены для измерений объемного расхода и объема жидкого топлива, преобразования измеренных значений в унифицированные электрические выходные сигналы, а также индикации результатов измерений.
Внешний вид.
Расходомеры турбинные с вычислителем расхода
Рисунок № 1
Внешний вид.
Расходомеры турбинные с вычислителем расхода
Рисунок № 2
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования
параметров выходных сигналов, настройки и проведения диагностики. Идентификационные данные ПО приведены в таблице 1. Таблица 1.
Идентификационные данные (признаки) |
Значение |
Наименование программного обеспечения |
ПО для вычислителя расхода VTC |
Идентификационное наименование ПО |
SW-NR: V08-12 |
Номер версии (идентификационный номер) ПО |
08.12 |
Цифровой идентификатор ПО |
не отображается |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077 - 2014.
Знак утверждения типа
Знак утверждения типананосится на корпус вычислителя в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам турбинным HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTC-C-K-U-P-Exi-
1. ГОСТ Р 8.510-2002 Государственная поверочная схема для средств измерений объема и
массы жидкостей;
-
2. Техническая документация KEM Kuppers Elektromechanik GmbH, Г ермания.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ-20 филиала ОАО «Мосэнерго».
Поверка
Поверкаосуществляется в соответствии с документом МП 60122-15 «Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTC-C-K-U-P-Exi. Методика
поверки», утвержденным ФГУП «ВНИИМС » в феврале 2015 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет» (госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м3/ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
Изготовитель
KEM Kuppers Elektromechanik GmbH, Г ерманияLiebigstrasse 5, D-85757 Karlsfeld, Germany
Tel: +49 8131 59391 0
Fax: +49 8131 58870
E-mail: info@kem-kueppers.com
Заявитель
ООО «Межрегионэнергострой» (ООО «МРЭС») 121059, г. Москва, ул. Брянская, д. 5 тел.: +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. После усиления и преобразования сигнала чувствительного элемента получается сигнал в виде прямоугольных импульсов. Дальнейшая обработка нормированного выходного сигнала с датчика импульсов проводится микропроцессорным преобразователем -вычислителем расхода с выдачей результатов на графический дисплей VTC (с подсветкой) и во внешние цепи.
Внешний вид расходомера и вычислителя с обозначением места нанесения оттиска клейма (размещения наклеек) для защиты от несанкционированного доступа показаны на рисунках 1 и 2.

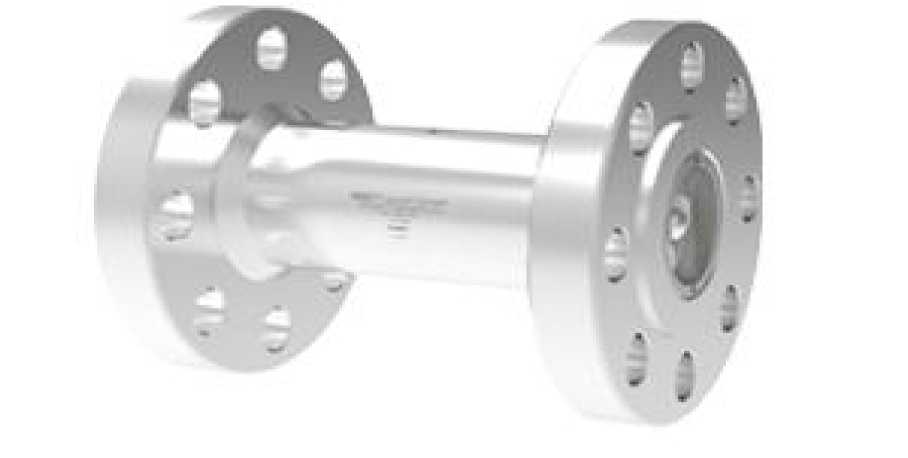

Рисунок 1 - Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05

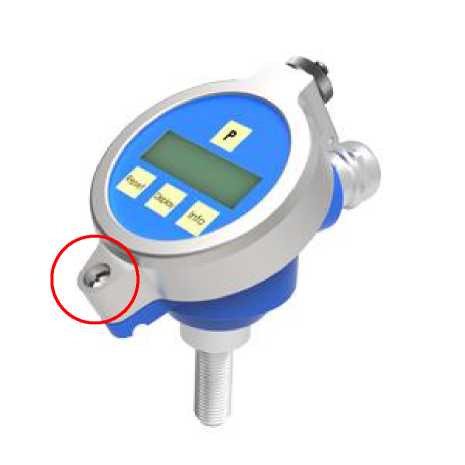

Рисунок 2 - Вычислитель расхода VTC-C-K-U-P-Exi.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2.
Наименование характеристики |
Значение параметра |
Диапазон измерений расхода, м3/ч |
от 6 до 120 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % |
±1,5 |
Напряжение питания постоянного тока, В |
от 15 до 30 |
Потребляемая мощность, Вт, не более |
0,75 |
Частота выходного сигнала, Гц |
от 0 до 850 |
Сила постоянного тока, мА |
от 4 до 20 |
Максимальное избыточное давление в трубопроводе, МПа |
16 |
Диапазон температуры измеряемой среды, °C |
от 5 до 70 |
Диапазон кинематической вязкости измеряемой жидкости, мм2/с |
от 1 до 100 |
Рабочие условия эксплуатации:
|
от 5 до 60 от 5 до 95 от 84 до 106,7 |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP65 |
Маркировка взрывозащиты |
0ExiaIICT4 |
Габаритные размеры:
|
265х386 194x130x82 |
Масса в сборе, кг, не более |
36 |
Среднее время наработки на отказ, ч, не менее |
40 000 |
Полный средний срок службы, лет, не менее |
12 |
