Номер по Госреестру СИ: 78621-20
78621-20 Расходомеры-счетчики турбинные
(HMC)
Назначение средства измерений:
Расходомеры-счетчики турбинные НМС предназначены для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177686
ID в реестре СИ - 1364320
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "KEM Kuppers Elektromechanik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
Наличие аналогов СИ: Расходомеры-счетчики турбинные (HMC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78621-20 Расходомеры-счетчики турбинные (HMC) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
78390-20 Расходомеры-счетчики жидкости ("РВШ-ТА") Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+») (РОССИЯ Брянская обл., г. Клинцы) |
Все средства измерений Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38986-08 |
Установка трубопоршневая, KEM-A Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41079-09 26.11.2019 |
Расходомеры винтовые, SRZ Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41080-09 12.12.2019 |
Расходомеры шестеренчатые, ZHM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41081-09 01.09.2014 |
Расходомеры-счетчики массовые, KCM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41309-09 01.10.2014 |
Расходомеры-счетчики турбинные, HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56914-14 |
Расходомер турбинный с вычислителем расхода, HM 065.71 FDE160-TC15-G (расходомер) VTM-B.D.K.S/K-Ex (вычислитель) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56915-14 |
Расходомеры турбинные с вычислителями расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTM-B.D.C.S.K-Ex (вычислители) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60120-15 |
Расходомер турбинный с вычислителем расхода, HM 065.71 FDB160-TC15-G (расходомер) VTC-C-K-U-P-Exi (вычислитель) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60122-15 |
Расходомеры турбинные с вычислителем расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTC-C-K-U-P-Exi (вычислители) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76559-19 |
Расходомеры-счетчики турбинные, HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78622-20 |
Расходомер-счетчик турбинный , HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78621-20 |
Расходомеры-счетчики турбинные, HMC Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
80312-20 |
Расходомеры крыльчатые , HMP 25-SC-W.PN40.E.V-090 Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Расходомеры-счетчики жидкости ("РВШ-ТА")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики жидкости ("РВШ-ТА")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры-счетчики турбинные HMC имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VTC |
|
Номер версии (идентификационный номер) ПО |
V1.14 |
Знак утверждения типа
Знак утверждения типананосится на расходомер-счетчик турбинный НМС в виде наклейки и на титульный лист паспорта типографским способом.
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам-счетчикам турбинным НМСПриказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Поверка
Поверкаосуществляется по документу МП 1511/5-311229-2019 «Государственная система обеспечения единства измерений. Расходомеры-счетчики турбинные HMC. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 15 ноября 2019 г.
Основные средства поверки:
-
- эталон единицы объемного расхода жидкости 2-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;
-
- эталон единицы силы постоянного электрического тока 2 разряда в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 140-6 до 100 А, утвержденной приказом Росстандарта от 1 октября 2018 года № 2091.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров-счетчиков турбинных НМС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного НМС.
Изготовитель
KEM Kuppers Elektromechanik GmbH, Германия
Адрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
Телефон: +49 8131 59391 0
Факс: +49 8131 58870
Web-сайт: https://www.kem-kueppers.com/
E-mail: info@kem-kueppers.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин » (ООО «Сименс Технологии Газовых Турбин »)ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский р-н, ул. Сименса (Южная часть промзоны Горелово тер), д. 1
Телефон: (812) 643-73-00, факс: (812) 643-59-57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия расходомеров-счетчиков турбинных НМС основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока жидкости преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.
Расходомеры-счетчики турбинные НМС состоят из первичного преобразователя НМС 065/F-71-DN100.PN160-14-TC05 и вычислителя расхода VTC-C-K-U-P-Ex.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.
Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

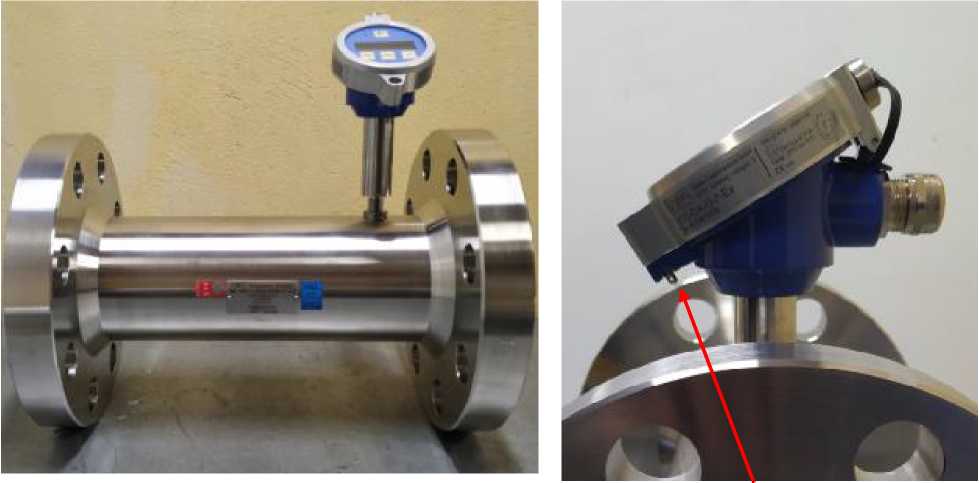

Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных НМС представлены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных НМС
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 24 до 96 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал от 4 до 20, % диапазона преобразования |
±0,1 |
|
Примечание - Длина прямолинейного участка перед расходомерами-счетчиками турбинными НМС должна составлять не менее 10DN, после расходомеров-счетчиков турбинных НМС - не менее 5DN, где DN - диаметр условного прохода. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды, °С |
от +5 до +80 |
|
Избыточное давление измеряемой среды, МПа, не более |
12,0 |
|
Диаметр условного прохода |
DN100 |
|
Напряжение питания постоянного тока, В |
от 15 до 30 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, %, не более |
95, без конденсации |
|
- атмосферное давление, кПа |
влаги от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: - длина |
386,0 |
|
- ширина |
265,0 |
|
- высота |
360,0 |
|
Масса, кг, не более |
46,5 |
|
Средний срок службы, лет, не менее |
12 |
