Номер по Госреестру СИ: 56915-14
56915-14 Расходомеры турбинные с вычислителями расхода
(HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTM-B.D.C.S.K-Ex (вычислители))
Назначение средства измерений:
Расходомеры турбинные HMC 065/F-71-DN100.PN160-14-TC05 (далее по тексту -расходомеры) с вычислителем расхода VTM-B.D.C.S.K-Ex (далее по тексту - вычислитель) предназначены для измерений объемного расхода и объема жидкого топлива, преобразования измеренных значений в унифицированные электрические выходные сигналы, а также индикации результатов измерений.
Внешний вид.
Расходомеры турбинные с вычислителями расхода
Рисунок № 1
Внешний вид.
Расходомеры турбинные с вычислителями расхода
Рисунок № 2
Программное обеспечение
Расходомер имеет встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования параметров выходных сигналов, настройки и проведения диагностики.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
ПО для вычислителя расхода VTM |
VER-09.04 |
не ниже 09.04 |
не отображается |
CRC16 |
Разделения на метрологически значимое ПО и метрологически незначимое ПО нет. ПО и настройки расходомера защищены от несанкционированного доступа с помощью паролей.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на корпус вычислителя в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам турбинным
HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTM-B.D.C.S.K-Ex
1. ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости.
2. Техническая документация KEM Kuppers Elektromechanik GmbH, Германия.
Лист № 4 Всего листов 4 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта - ТЭЦ 16 филиала ОАО «Мосэнерго».
Поверка
Поверкаосуществляется в соответствии с документом МП 56915-14 «Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05 с вычислителем расхода VTM-B.D.C.S.K-Ex. Методика поверки», утвержденным ФГУП «ВНИИМС » в январе 2014 г.
Основное средство поверки: установка поверочная расходомерная «Водоучет » (Госреестр 40402-09), диапазон воспроизводимых расходов от 0,005 до 180 м3/ч, относительная погрешность измерений объема (расхода) воды с помощью КСО и КПО не более 0,5 %.
Изготовитель
KEM Kuppers Elektromechanik GmbH, Германия Liebigstrasse 5, D-85757 Karlsfeld, GermanyTel: +49 8131 59391 0
Fax: +49 8131 58870
E-mail: info@kem-kueppers.com
Заявитель
ООО «Межрегионэнергострой» (ООО «МРЭС») 121059, г. Москва, ул. Брянская, д. 5 тел.: +7(499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
Принцип действия расходомера заключается в преобразовании скорости потока жидкости, проходящего через известное сечение, в частоту электрических импульсов. При этом частота импульсов пропорциональна мгновенному объемному расходу жидкости, а суммарное число подсчитанных импульсов - суммарному объему прошедшего через прибор вещества за заданный период времени.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока, а во внешней части находится электромагнитная катушка с магнитным сердечником. В результате взаимодействия лопастей вращающейся крыльчатки с магнитным полем датчика формируется электрический сигнал переменного тока, частота которого пропорциональна скорости вращения крыльчатки. После усиления и преобразования получается сигнал в виде прямоугольных импульсов. Дальнейшая обработка нормированного выходного сигнала с датчика импульсов проводится микропроцессорным преобразователем -вычислителем расхода с выдачей результатов на 8-позиционный 14-сегментный LCD дисплей и во внешние цепи.
Корпус вычислителя вращается на 360°, окно дисплея можно ступенчато вращать на 90°, обеспечивая оптимальное считывание показаний.
Внешний вид расходомера и вычислителя показаны на рисунках 1 и 2.

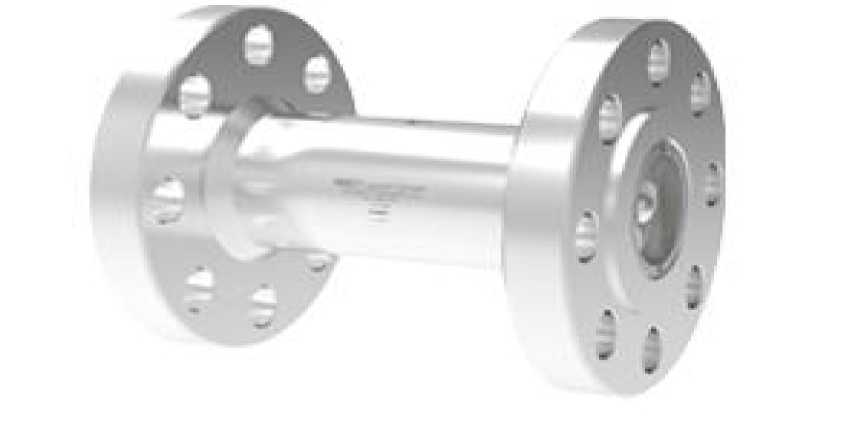

Рисунок 1 - Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05

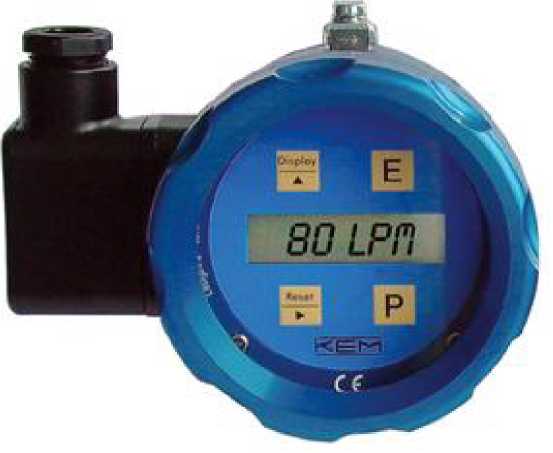

Рисунок 2 - Вычислитель расхода VTM-B.D.C.S.K-Ex
-
1. Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05 зав. №01042322 1 шт .
-
2. Расходомер турбинный HMC 065/F-71-DN100.PN160-14-TC05 зав. №01043322 1 шт.
-
3. Вычислитель расхода VTM-B.D.C.S.K-Ex зав. №01451222 1 шт.
-
4. Вычислитель расхода VTM-B.D.C.S.K-Ex зав. №01452222 1 шт.
-
5. Импульный усилитель VTE/P 2 шт.
-
6. Паспорт 2 экз.
-
7. Методика поверки 2 экз.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2.
Наименование характеристики |
Значение параметра |
Диапазон измерений расхода, м3/ч |
От 6 до 120 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема), % |
±1,5 |
Напряжение питания постоянного тока, В |
от 12 до 30 |
Потребляемая мощность, Вт, не более |
0,75 |
Частота выходного сигнала, Гц |
от 0 до 850 |
Сила постоянного тока, мА |
от 4 до 20 |
Максимальное избыточное давление в трубопроводе, МПа |
16 |
Диапазон температуры измеряемой среды, °С |
от плюс 5 до плюс 90 |
Диапазон кинематической вязкости измеряемой жидкости, мм2/с |
от 1 до 100 |
Рабочие условия эксплуатации: - температура окружающей среды, °С |
от плюс 5 до плюс 60 |
- относительная влажность воздуха, без конденсата, % |
от 5 до 95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Степень защиты от внешних воздействий по ГОСТ 14254-96 |
IP65 |
Маркировка взрывозащиты |
0ExiaIICT4 |
Габаритные размеры: - расходомера (диаметр фланцахдлина), мм, не более |
265х386 |
- вычислителя (длинахширинахвысота), мм, не более |
131х98х132 |
Масса в сборе, кг, не более |
36 |
Среднее время наработки на отказ, ч, не менее |
40 000 |
Полный средний срок службы, лет, не менее |
12 |
