Номер по Госреестру СИ: 76559-19
76559-19 Расходомеры-счетчики турбинные
(HM)
Назначение средства измерений:
Расходомеры-счетчики турбинные HM предназначены для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 1
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 2
Программное обеспечение
Расходомеры-счетчики турбинные HM имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
VTC |
Номер версии (идентификационный номер) ПО |
V1.14 |
Знак утверждения типа
Знак утверждения типананосится на вычислитель расхода в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам-счетчикам турбинным HM
Приказ Росстандарта от 7 февраля 2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 2202/1-311229-2019 «Государственная система обеспечения единства измерений. Расходомеры-счетчики турбинные HM. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 22 февраля 2019 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда единицы объемного расхода жидкости в диапазоне от 6 до 90 м3/ч в соответствии с частью 1 ГПС, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;
-
- калибратор многофункциональный MCx-R модификации MC5-R-IS (регистрационный номер 22237-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров-счетчиков турбинных HM с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного HM.
Изготовитель
KEM Kuppers Elektromechanik GmbH, Германия
Адрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
Телефон: +49 8131 59391 0
Факс: +49 8131 58870
W eb-сайт: https://www.kem-kueppers.com/
E-mail: info@kem-kueppers.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» ИНН 7804027534Адрес: 198323, Ленинградская область, Ломоносовский район, ул. Сименса
(Южная часть промзоны Горелово Т), д. 1
Телефон: (812) 643-73-00, факс: (812) 643-59-57
W eb-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП» Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
E-mail: office@ooostp.ru
Принцип действия расходомеров-счетчиков турбинных HM основан на взаимодействии крыльчатки турбинного колеса первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.
Расходомеры-счетчики турбинные HM состоят из первичного преобразователя HM 065.71.FDB160-TC15-G и вычислителя расхода VTC-C-K-U-P-Exi.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.
Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

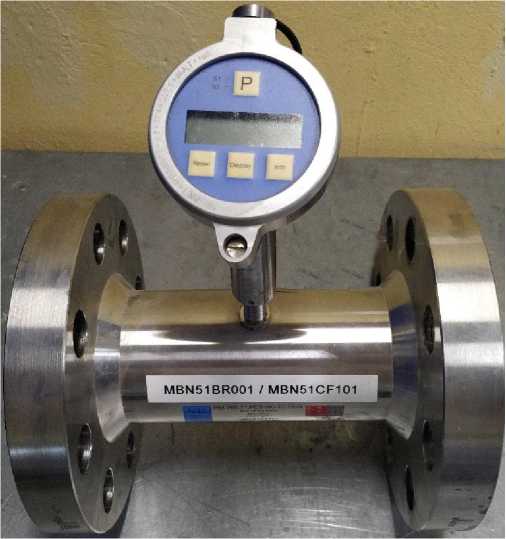

Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных HM представлен на рисунке 1.
MBN51BR001 / MBN51CF101
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных HM

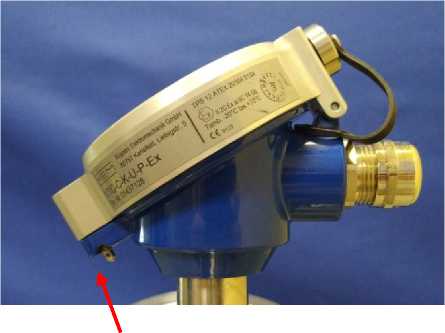

Место пломбировки
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода жидкости, м3/ч |
от 6 до 90 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % |
±0,5 |
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал, % диапазона преобразования |
±0,1 |
Примечание - Длина прямолинейного участка перед расходомерами-счетчиками турбинными HM должна составлять не менее 10 DN, после расходомеров-счетчиков турбинных HM - не менее 5 DN, где DN - диаметр условного прохода. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Температура измеряемой среды, °С |
от +5 до +45 |
Избыточное давление измеряемой среды, МПа, не более |
0,7 |
Диаметр условного прохода |
DN 65 |
Кинематическая вязкость измеряемой жидкости, мм2/с, не более |
100 |
Напряжение питания постоянного тока, В |
от 15 до 30 |
Потребляемая мощность, Вт, не более |
0,75 |
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
- относительная влажность, %, не более |
95, без конденсации |
- атмосферное давление, кПа |
влаги от 84,0 до 106,7 |
Габаритные размеры, мм, не более: - длина |
258,5 |
- ширина |
220,0 |
- высота |
340,0 |
Масса, кг, не более |
22 |
Средний срок службы, лет, не менее |
12 |
