Номер по Госреестру СИ: 78622-20
78622-20 Расходомер-счетчик турбинный
(HM)
Назначение средства измерений:
Расходомер-счетчик турбинный HM предназначен для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомер-счетчик турбинный
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177687
ID в реестре СИ - 1364319
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Фирма "KEM Kuppers Elektromechanik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Каталог типов СИ АРШИН по группам СИ» сортирует типы СИ в зависимости от выбранной группы СИ (можно выбрать нескольких групп СИ одновременно) и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок. К группам СИ отнесены устойчивые словосочетания наименований типов СИ, состоящие максимум из 3 слов.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№1105 от 2020.06.29 ПРИКАЗ Об утверждении типов средств измерений 99ГЕВ
Наличие аналогов СИ: Расходомер-счетчик турбинный (HM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
78622-20 Расходомер-счетчик турбинный (HM) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
78390-20 Расходомеры-счетчики жидкости (РВШ-ТА) ООО "Мария+" (РОССИЯ Россия) |
Все средства измерений ООО "Мария+"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38986-08 |
Установка трубопоршневая, KEM-A Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41079-09 26.11.2019 |
Расходомеры винтовые, SRZ Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41080-09 12.12.2019 |
Расходомеры шестеренчатые, ZHM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
41081-09 01.09.2014 |
Расходомеры-счетчики массовые, KCM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
41309-09 01.10.2014 |
Расходомеры-счетчики турбинные, HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56914-14 |
Расходомер турбинный с вычислителем расхода, HM 065.71 FDE160-TC15-G (расходомер) VTM-B.D.K.S/K-Ex (вычислитель) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
56915-14 |
Расходомеры турбинные с вычислителями расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTM-B.D.C.S.K-Ex (вычислители) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
60120-15 |
Расходомер турбинный с вычислителем расхода, HM 065.71 FDB160-TC15-G (расходомер) VTC-C-K-U-P-Exi (вычислитель) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
60122-15 |
Расходомеры турбинные с вычислителем расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTC-C-K-U-P-Exi (вычислители) Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
76559-19 |
Расходомеры-счетчики турбинные, HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78622-20 |
Расходомер-счетчик турбинный , HM Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
78621-20 |
Расходомеры-счетчики турбинные, HMC Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
80312-20 |
Расходомеры крыльчатые , HMP 25-SC-W.PN40.E.V-090 Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Бесплатный
Кто поверяет Расходомеры-счетчики жидкости (РВШ-ТА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ЦМ "СТП" (RA.RU.311519) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики жидкости (РВШ-ТА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Расходомеры-счетчики турбинные HM имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VTC |
|
Номер версии (идентификационный номер) ПО |
V1.14 |
Знак утверждения типа
Знак утверждения типананосится на расходомер-счетчик турбинный HM в виде наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомеру-счетчику турбинному HMПриказ Росстандарта от 7 февраля 2018 года № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Поверка
Поверкаосуществляется по документу МП 1411/1-311229-2019 «Государственная система обеспечения единства измерений. Расходомер-счетчик турбинный HM. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 14 ноября 2019 г.
Основные средства поверки:
-
- эталон единицы объемного расхода жидкости 2-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;
-
- эталон единицы силы постоянного электрического тока 2 разряда в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 1-10-6 до 100 А, утвержденной приказом Росстандарта от 1 октября 2018 года № 2091.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомера-счетчика турбинного HM с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного HM.
Изготовитель
KEM Kuppers Elektromechanik GmbH, ГерманияАдрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
Телефон: +49 8131 59391 0
Факс: +49 8131 58870
Web-сайт: https://www.kem-kueppers.com/
E-mail: info@kem-kueppers.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин » (ООО «Сименс Технологии Газовых Турбин »)ИНН 7804027534
Адрес: 198323, Ленинградская обл., Ломоносовский р-, ул. Сименса (Южная часть промзоны Горелово тер), д. 1
Телефон: (812) 643-73-00, факс: (812) 643-59-57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Общество с ограниченной ответственностью Центр Метрологии «СТП»
Адрес: 420107, Республика Татарстан, г. Казань, ул. Петербургская, д. 50, корп. 5, офис 7 Телефон: (843) 214-20-98, факс: (843) 227-40-10
Web-сайт: http://www.ooostp.ru
Принцип действия расходомера-счетчика турбинного HM основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока жидкости преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.
Расходомер-счетчик турбинный HM состоит из первичного преобразователя HM 065.71.FDB160-TC15-G и вычислителя расхода VTC-C-K-U-P-Ex.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.
Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

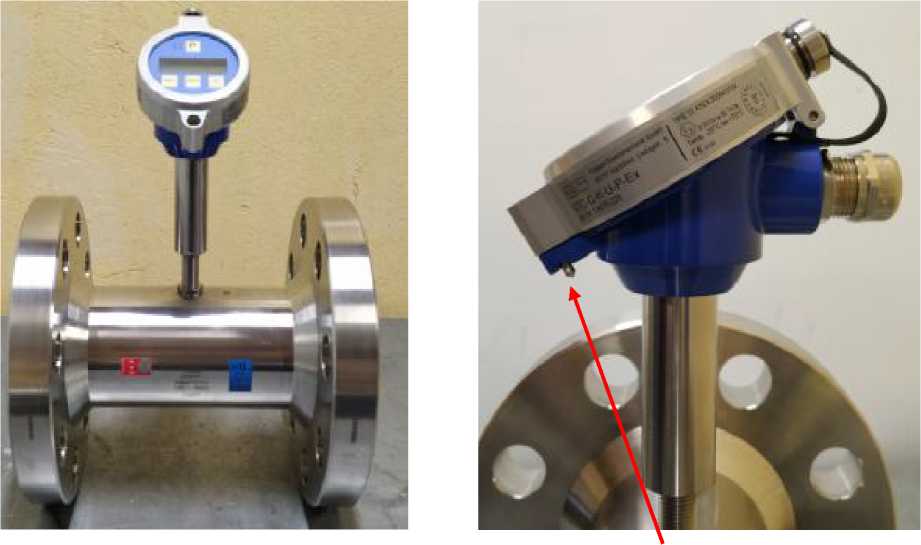

Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных HM представлены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных HM
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, м3/ч |
от 24 до 120 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал от 4 до 20, % диапазона преобразования |
±0,1 |
|
Примечание - Длина прямолинейного участка перед расходомером-счетчиком турбинным HM должна составлять не менее 10DN, после расходомера-счетчика турбинного HM - не менее 5DN, где DN - диаметр условного прохода. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Температура измеряемой среды, °С |
от +5 до +80 |
|
Избыточное давление измеряемой среды, МПа, не более |
12,0 |
|
Диаметр условного прохода |
DN 65 |
|
Напряжение питания постоянного тока, В |
от 15 до 30 |
|
Потребляемая мощность, Вт, не более |
0,75 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +45 |
|
- относительная влажность, %, не более |
95, без конденсации |
|
- атмосферное давление, кПа |
влаги от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: - длина |
258,5 |
|
- ширина |
220,0 |
|
- высота |
345,0 |
|
Масса, кг, не более |
22 |
|
Средний срок службы, лет, не менее |
12 |
