Номер по Госреестру СИ: 80312-20
80312-20 Расходомеры крыльчатые
(HMP 25-SC-W.PN40.E.V-090)
Назначение средства измерений:
Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090 (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры крыльчатые
Рисунок № 1
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии Р 50.2.077-2014. Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Индентификационное наименование ПО |
VTC |
Номер версии (идентификационный номер) ПО, не ниже |
V1.XX |
Знак утверждения типа
Знак утверждения типананосится на вторичный преобразователь расходомера методом наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам крыльчатым HMP 25-SC-W.PN40.E.V-090Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Поверка
Поверка осуществляется по документу МП 208-027-2020 «ГСИ. Расходомеры крыльчатые HMP 25-SC-W.PN40.E.V-090. Методика поверки», утвержденному ФГУП «ВНИИМС» 01.09.2020 г.Основные средства поверки:
Установка поверочная 3 разряда согласно ГПС (часть 1) утвержденной приказом Рос-стандарта от 07.02.2018 г. № 256, диапазон воспроизведения объемного расхода воды от 1,5 до 17,0 м3/ч, пределы допускаемой относительной погрешности измерений ±1 %.
Знак поверки наносится в паспорт или свидетельство о поверке средства измерений.
Изготовитель
Фирма «KEM Kuppers Elektromechanik GmbH», ГерманияАдрес: Liebigstrasse 5, D-85757 Karlsfeld, Germany
Тел./факс: +49 8131 59391 0 / +49 8131 58870
Web-сайт: www.kem-kueppers.com
E-mail: info@kem-kueppers.com
Заявитель
Общество с ограниченной ответственностью «Сименс Технологии Газовых Турбин» (ООО «Сименс Технологии Газовых Турбин»)ИНН 7804027534
Адрес: 198323 Ленинградская обл., Ломоносовский р-н, ул. Сименса (Южная часть промзоны Горелово тер.), д. 1
Телефон/факс: 8 (812) 643-73-00 / 8 (812) 643-59-57
Web-сайт: www.siemens.ru/gas-turbines
E-mail: SGTT.ru@siemens.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия расходомеров основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. Частота вращения крыльчатки пропорциональна объемному расходу жидкости, а число импульсов, генерируемое вращением крыльчатки - объему жидкости, прошедшему через первичный преобразователь. Дальнейшая обработка сигнала с первичного преобразователя производится вторичным преобразователем.
Расходомеры состоят из первичного преобразователя: HMP 25-SC-W.PN40.E.V-090 и вторичного преобразователя: VTC-K-K-N-P.
Первичный преобразователь представляет собой отрезок стальной трубы, в проточной части которой установлена крыльчатка, свободно вращающаяся под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. Вторичный преобразователь предназначен для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

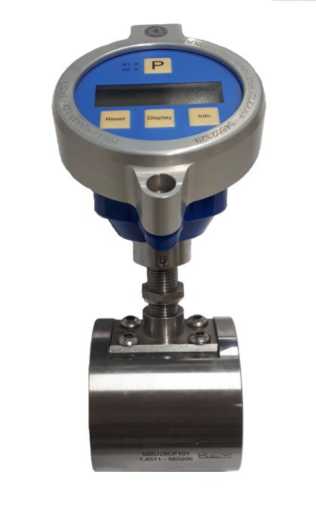

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров крыльчатых HMP 25-SC-W.PN40.E.V-090
Пломбирование расходомеров крыльчатых HMP 25-SC-W.PN40.E.V-090 не предусмотрено
Таблица 3 -
Наименование |
Обозначение |
Количество |
Расходомер крыльчатый HMP 25-SC- W.PN40.E.V-090 |
Зав. №№: 01MBU25CF101, 02MBU25CF101 |
2 шт. |
Паспорт |
2 экз. | |
Методика поверки |
МП 208-027-2020 |
1 экз. |
Таблица 2- Метрологические характеристики
Наименование характеристики |
Значение |
Диаметр условного прохода, Ду, мм |
25 |
Диапазон измерения объемного расхода, м3/час |
от 1,68 до 16,8 |
Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % |
±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон температуры измеряемой среды, С° |
от -20 до +120 |
Наибольшее давление измеряемой среды, МПа |
2,0 |
Напряжение питания постоянного тока, В |
от 15 до 30 |
Потребляемая мощность, Вт, не более |
0,75 |
Условия эксплуатации: - температура окружающей среды, С° |
от -20 до +50 |
- относительная влажность воздуха, %, не более |
95 |
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Габаритные размеры, не более, мм - высота |
205 |
- ширина |
116 |
- длина |
82 |
Масса, не более, кг |
1,5 |
Средняя наработка на отказ, ч |
20000 |
Средний срок службы, лет |
12 |
