Сведения о средстве измерений: 41080-09 Расходомеры шестеренчатые

Номер по Госреестру СИ: 41080-09
41080-09 Расходомеры шестеренчатые
(ZHM)

Назначение средства измерений:
Расходомеры шестеренчатые ZHM (далее - расходомеры) предназначены для измерений среднего объемного расхода, объема жидкости, преобразования измеренных значений в унифицированные электрические выходные сигналы (импульсные или постоянного тока), а также индикации результатов измерений. Измеряемая среда - любые жидкости с вязкостью от 5 до 25 •IO3 мм2/с (лаки, воски, клеи, масла, жиры, эпоксидные смолы, гидравлические масла и т.д.).

сертификация программного обеспечения

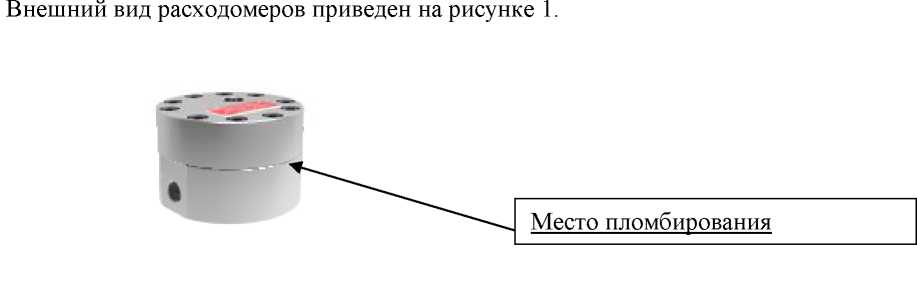

Внешний вид. Расходомеры шестеренчатые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры шестеренчатые
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 12.12.2019
Номер записи - 128934
ID в реестре СИ - 351334
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да

Модификации СИ

Без модификации, ZHM06/1, ZHM01/1, ZHM-04KLEV, ZHM-04, ZHM-02, ZHM 04HC.E.V, ZHM 04, ZHM 02ST.E.V, ZHM 02HC.E.V, ZHM 01/2, ZHM,

Производитель

Изготовитель - Фирма "KEM Kuppers Elektromechanik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MI_10 Распределение интервалов между поверками СИ по годам

В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.

Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.

Бесплатный

Статистика

Кол-во поверок - 50
Выдано извещений - 1
Кол-во периодических поверок - 43
Кол-во средств измерений - 30
Кол-во владельцев - 5
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.

Приказы РСТ, где упоминается данный тип СИ

№1983 от 2014.12.12 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 41080-09 - 24034-02)

Наличие аналогов СИ: Расходомеры шестеренчатые (ZHM)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
41080-09 Расходомеры шестеренчатые (ZHM)
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ )		 78390-20 Расходомеры-счетчики жидкости ("РВШ-ТА")
Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+») (РОССИЯ Брянская обл., г. Клинцы)

Все средства измерений Общество с ограниченной ответственностью «Мария плюс» (ООО «Мария+»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
38986-08

 Установка трубопоршневая, KEM-A
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
1 год
41079-09
26.11.2019
 Расходомеры винтовые, SRZ
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
2 года
41080-09
12.12.2019
 Расходомеры шестеренчатые, ZHM
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
2 года
41081-09
01.09.2014
 Расходомеры-счетчики массовые, KCM
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
1 год
41309-09
01.10.2014
 Расходомеры-счетчики турбинные, HM
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
2 года
56914-14

 Расходомер турбинный с вычислителем расхода, HM 065.71 FDE160-TC15-G (расходомер) VTM-B.D.K.S/K-Ex (вычислитель)
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
2 года
56915-14

 Расходомеры турбинные с вычислителями расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTM-B.D.C.S.K-Ex (вычислители)
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
2 года
60120-15

 Расходомер турбинный с вычислителем расхода, HM 065.71 FDB160-TC15-G (расходомер) VTC-C-K-U-P-Exi (вычислитель)
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
60122-15

 Расходомеры турбинные с вычислителем расхода, HMC 065/F-71-DN100.PN160-14-TC05 (расходомеры) VTC-C-K-U-P-Exi (вычислители)
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
76559-19

 Расходомеры-счетчики турбинные, HM
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
78622-20

 Расходомер-счетчик турбинный , HM
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
78621-20

 Расходомеры-счетчики турбинные, HMC
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
80312-20

 Расходомеры крыльчатые , HMP 25-SC-W.PN40.E.V-090
Фирма "KEM Kuppers Elektromechanik GmbH" (ГЕРМАНИЯ ) 		ОТ
МП 		2 года
Отчет - ET_7 Эталоны единиц величин - прослеживаемость к ГЭТ

Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.

Содержимое отчета:

  1. Соотношение между Действующими и Аннулированными эталонами:
    • Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
  2. Статус или разряд (уровень) эталона:
    • Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
  3. Владельцы/держатели эталонов:
    • Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
  4. Форма собственности:
    • Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
  5. Распределение эталонов по годам (по дате регистрации):
    • Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.

Таблица с подробной информацией об эталонах:

  • Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
  • Наименование эталона: официальное название эталона.
  • Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
  • Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
  • Статус: состояние эталона (действует или аннулирован).
  • Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.

Пример записи из таблицы:

Рег. номер, дата приказа Наименование эталона Владелец/держатель эталона Статус или разряд (уровень) эталона Статус Наличие ЛПС, межаттестационный интервал (месяцы)
3.7.АСЛ.0001.2024 от 19.01.2024 - ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) Рабочий эталон Действует Да, 24

Выбранный Государственный первичный эталон:

ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ

Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счетчики жидкости ("РВШ-ТА")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "РОСТЕСТ-МОСКВА"
(RA.RU.311341)
  		• 2 0 0 0 0 0 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)    		 РСТ
  • ZHM 04
    		•  4 0 4 0 4 0 4
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)    		 РСТ
  • Без модификации
    		•  2 0 2 0 2 0 2
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)    		 РСТ
  • ZHM 02ST.E.V
    		•  2 0 2 0 2 0 2
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • ZHM 04HC.E.V
  • ZHM 02HC.E.V
    		•  6 1 5 0 6 1 5
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • ZHM
    		•  3 0 0 0 0 0 0
    ФБУ "РОСТЕСТ-МОСКВА"
    (RA.RU.311341)    		 РСТ
  • ZHM-02
  • ZHM-04KLEV
  • ZHM-04
    		•  8 0 8 0 7 0 7
    Межрегиональное ОАО "Нефтеавтоматика"
    (RA.RU.310667)
  		• 1 0 0 0 0 0 0
    ООО "ММЦ"
    (РОСС RU.0001.310259)
  • ZHM-04
    		•  2 0 2 0 2 0 2
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)    		 РСТ
  • ZHM01/1
  • ZHM06/1
  • ZHM 04
    		•  13 2 0 13 1 13 0 13
    АО "ТРЕСТ СЗМА"
    (RA.RU.312330)
  • ZHM 01/2
    		•  4 0 4 0 4 0 4
    ФБУ "НИЦ ПМ - РОСТЕСТ"
    (RA.RU.311341)
  • ZHM-02
  • ZHM-04
    		•  3 0 3 0 0 0 0

    Стоимость поверки Расходомеры-счетчики жидкости ("РВШ-ТА")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва     		32600 22016
    ФБУ Кузбасский ЦСМ
    Кемеровская область     		11431 22016

    Программное обеспечение

    Вычислители VTM имеют встроенное программное обеспечение (ПО). Таблица 1.

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер    версии

    (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификато ра программного обеспечения

    КЕМ-К

    VTC FAS

    V08-12

    -*

    -

    КЕМ-К

    VTC_HART

    H07-13

    -*

    -

    КЕМ-К

    WT

    WT2_20

    -*

    -

    * идентификация ПО осуществляется только по номеру версии.

    Уровень защиты ПО от преднамеренных и непреднамеренных изменений - С по МИ 3286-2010. Нормирование метрологических характеристик расходомера проведено с учетом того, что

    программное обеспечение является неотъемлемой частью расходомера.


    Знак утверждения типа

    Знак утверждения типа

    наносят на расходомер методом наклейки и на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Расходомеры шестеренчатые ZHM. Паспорт».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам шестеренчатым ZHM

    ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

    Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по ГОСТ 8.451-81 «ГСИ. Счетчики жидкости камерные. Методы и средства поверки»

    Основные средства измерений, применяемые при поверке:

    • - установка трубопоршневая КЕМ-А, диапазон измерений объемного расхода от 0,3 •IO-3 до 15 м3/ч, погрешность ±0,1 %;

    • - установка поверочная трубопоршневая Сапфир-100-40Т, диапазон измерений объемного расхода от 10 до 100 м3/ч, погрешность ±0,05 %.


    Изготовитель


    Фирма «КЕМ KUPPERS ELEKTROMECHANIK GmbH», Германия.
    Адрес: Liebigstrabe 5, 85757, Karlsfeld, Germany.
    Телефон: +08131/593910
    Факс: +08131/92604 +58870

    Заявитель


    ЗАО "ТЕККНОУ"
    Адрес: 199155, г. Санкт-Петербург, ВО, Уральская ул., д.17, корп. 3, литер Е, пом. 1-Н, тел/факс (812) 324-56-27

    Испытательный центр

    ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»
    190005, Санкт-Петербург, Московский пр., 19
    Тел. (812) 251-76-01, факс (812) 713-01-14
    e-mail: info@vniim.ru

    Расходомеры ZHM относятся к группе камерных счетчиков.

    Принцип действия расходомера основан на измерении количества оборотов шестерен, вращающихся под действием потока жидкости.

    Измеряемая среда, протекая через камеру, приводит шестерни в движение, заставляя их вращаться под действием разности давлений на входе и выходе камеры.

    Формирователь импульсов (катушка индуктивности с усилителем), который входит в состав вычислителя VTM, бесконтактно через стенку корпуса воспринимает частоту вращения шестерней (амплитудная модуляция несущей частоты). Количество оборотов шестерен пропорционально значению расхода и выдается в форме электрических импульсов.

    После усиления и формирования, (только для формирователей импульсов FOP, TD, VTQ, IF/VIEG, HE, HD) сигнал в виде электрических импульсов прямоугольной формы поступает в вычислитель или счетчик импульсов.

    В состав расходомера входят первичный преобразователь расхода и вычислитель VTM с формирователем импульсов, который соединяется с корпусом расходомера с помощью резьбового соединения.

    Расходомеры шестеренчатые ZHM могут комплектоваться другими формирователями импульсов: FOP, TD, VTQ, IF/VIEG, HE, HD, которые отличаются друг от друга способом передачи во внешние цепи выходного сигнала (оптический, токовый, потенциальный) и отсутствием вычислителя.

    Микропроцессорный вычислитель VTM производит управление измерительным процессом, математическую обработку и линеаризацию результатов измерений среднего объемного расхода и объема жидкости и выдает во внешние цепи импульсы, частота которых пропорциональна расходу измеряемой среды.

    Расходомер выполнен взрывозащищенным с маркировкой взрывозащиты:

    • - вычислители расхода: 0E\iaIICT4;

    • - формирователи импульсов: OExialldY)... Т4

      Внешний вид. Расходомеры-счетчики жидкости (

    Рисунок 1


    Преобразователь расхода ZHM                                       1 шт.;

    Вычислитель VTM или один из формирователей импульсов VIEG , FOP,

    TD, VTQ, IF/VIEG, HE, HD                                        1 шт.;

    Паспорт                                                               1 экз.;

    Укладочный ящик                                              1 шт.


    Условный диаметр, наибольшее (Qmax) и наименьшее (Qmin) значения расхода и габаритные размеры первичных преобразователей расхода ZHM приведены в таблице.

    Модель первичного преобразователя расхода

    Диаметр условного прохода, мм (дюйм)

    Значения расхода, м3/ч

    Масса, кг

    Габаритные размеры (диаметр, высота), мм

    Qmin

    Qmax

    ZHM 01

    0,0003

    0,06

    1,3

    72; 41

    ZHM 01/1

    0,0003

    0,12

    1,3

    72; 41

    ZHM 01/2

    0,0012

    0,18

    1,5

    72; 50

    ZHM 02/1

    6,35 (0,25)

    0,003

    0,12

    2,1

    80,5; 51

    ZHM 02

    0,006

    0,42

    2,3

    80,5; 55

    ZHM 03

    0,03

    1,5

    2,9

    80,5; 67

    ZHM 04

    12,7 (0,5)

    0,03

    4,2

    8,5

    121; 96

    ZHM 05

    0,3

    9,0

    23

    170;133

    ZHM 06/1

    31,75(1,25)

    0,3

    15

    27

    188;180

    ZHM 06

    1,2

    30

    35

    ZHM 07

    38,1(1,5)

    3,0

    60

    66,5

    232;220

    Пределы допускаемой относительной погрешности

    при измерении объемного расхода и объема (совместно с вычислителем VTM), %      ± 0,5;

    Выходные сигналы: постоянного тока (4-20) мА (для вычислителя VTM) и частотный

    Напряжение питания расходомера, В Потребляемая мощность, мВт, не более Условия эксплуатации:

    • - диапазон вязкости измеряемой среды, мм2/с;

    • - температура измеряемой среды, оС, не более

    • - диапазон рабочих давлений измеряемой среды

    0

    • - диапазон температуры окружающей среды, С Средний срок службы, лет

    Средняя наработка на отказ, ч

    8-30; 750;

    от 5 до 25 • 103; плюс150;

    МПа ( бар )           от 1,6 (16) до 63 (630);

    от минус 20 до плюс 50;

    10; 30000
