Номер по Госреестру СИ: 56128-14
56128-14 Анализаторы спектра
(E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A)
Назначение средства измерений:
Анализаторы спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A (далее -анализаторы) предназначены для измерений и визуального наблюдения составляющих спектра (частоты и уровня) периодически повторяющихся сигналов.

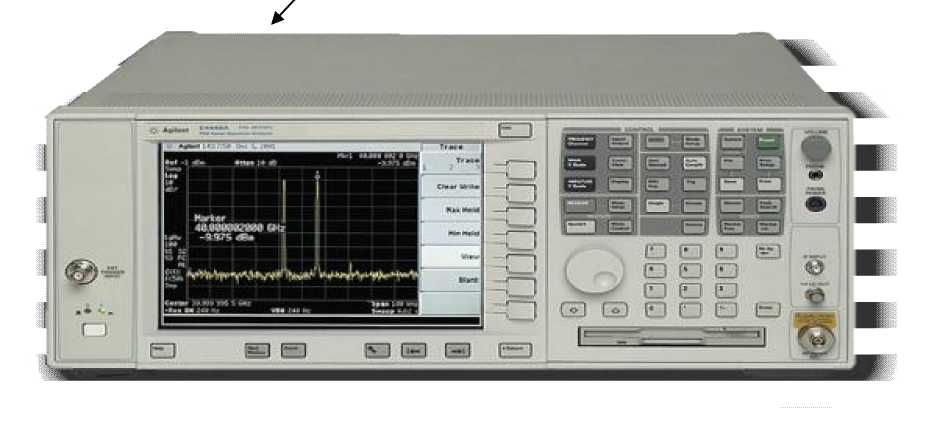

Внешний вид.
Анализаторы спектра
Рисунок № 1

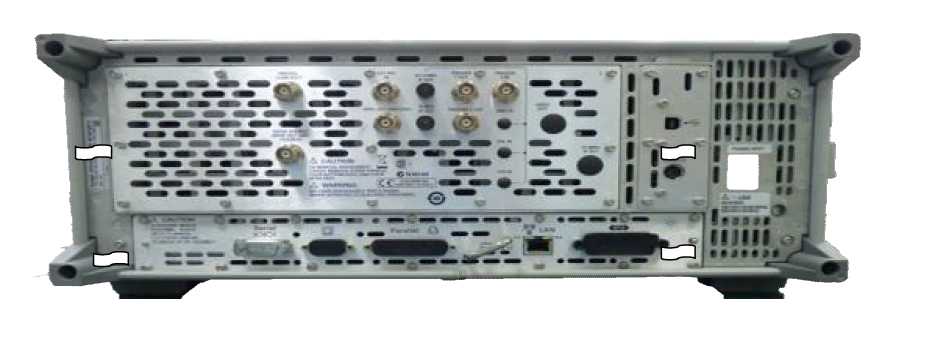

Внешний вид.
Анализаторы спектра
Рисунок № 2
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
ПО встроенное, изменение метрологически значимой части ПО анализатора невозможно физически.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, считывания из памяти анализатора, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Идентификационные данные ПО анализаторов приведены в таблице 1. Таблица 1
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
PSA Series Spectrum Analyzer Firmware |
не ниже A.03.O3.007 |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель анализатора методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A
Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу 651-13-09 МП «Инструкция. Анализаторы спектра E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A. Методика поверки», утвержденному первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» в ноябре 2013 г.
Основные средства поверки:
-
- генератор сигналов Agilent E8257D с опцией UNX (рег. № 53941-13) диапазон частот от 250 кГц до 50 ГГц, пределы допускаемой относительной погрешности установки частоты ± 7,5^10-8; максимальный уровень выходной мощности не менее 10 дБм, пределы допускаемой относительной погрешности установки уровня мощности не более ± 1,2 дБ);
-
- частотомер электронно-счетный Agilent 53132А (рег. № 26211-03), пределы допускаемой относительной погрешности измерений частоты ± 5^10-6;
-
- стандарт частоты рубидиевый FS725 (рег. № 31222-06), пределы допускаемой относительной погрешности установки частоты ± 5^10-10;
-
- измеритель мощности Е4419В с преобразователями измерительными 8482А; 8487A 8485D, 8487D (рег. № 38915-08) , пределы допускаемой относительной погрешности измерений мощности ± (4-6) %;
- генератор сигналов произвольной формы Agilent 33250А (рег. № 52150-12), пределы допускаемой относительной погрешности установки частоты ± 140-6.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Тел./факс (495) 744-81-12, е-mail: office@vniiftri.ru.
Анализатор конструктивно выполнен в виде моноблока.
Внешнее управление осуществляется по шине GPIB. Результаты измерений и режимы работы отображаются на жидкокристаллическом дисплее.
Анализаторы имеют аналогичные характеристики, отличаясь диапазоном частот. В анализаторах предусмотрена синхронизация развертки спектра внешним сигналом.
Принцип действия анализаторов основан на последовательном анализе частотного спектра сигналов. Преобразование синусоидального сигнала осуществляется с помощью селективного супергетеродинного перестраиваемого приемника в цифровой код и отображается на экране дисплея.
Внешний вид анализатора и схема размещения наклеек от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
1,7 Т I
S EJ
О
Рисунок 1 - Внешний вид анализатора
Рисунок 2 - Схема размещения наклеек от несанкционированного доступа
Комплект поставки приведен в таблице 6. Таблица 6
Наименование |
Количество |
1 Анализатор спектра E4440A или анализатор спектра E4443A, или анализатор спектра E4445A, или анализатор спектра E4446A, или анализатор спектра Е4447А, или анализатор спектра E4448A |
1 шт. (модификации по заказу) |
2 Компакт-диск (с PDF файлом руководства по эксплуатации) |
1 шт. |
3 Методика поверки. 651-13-09 МП |
1 экз. |
4 Паспорт |
1 шт. |
анализаторов приведены в таблицах
2 - 4.
Таблица 2 - Опции и аксессуары
Опция |
Описание опции |
107 |
Аудиовход (входное сопротивление 100 кОм) с аудиоанализатором. Обязательна опция 233. |
110 |
Встроенный предусилитель во всей полосе частот (от 10 МГц) |
111 |
Интерфейс USB |
1DS |
Встроенный предусилитель в полосе от 100 кГц до 3 ГГц |
122 |
Цифровой преобразователь до 80 МГц (только для Е4440А/43А/45А). Исключает опции 140 и H70 |
123 |
Широкополосный выход ПЧ переключателя преселектора (только для Е4440А/43 А/45А). Исключает опцию AYZ |
124 |
Выход видеоусилителя оси Y |
Опция |
Описание опции |
140 |
Цифровой преобразователь до 40 МГц (только для Е4440А/43А/45А). Исключает опции 122 и H70 |
202 |
Измерение GSM с EDGE (требуется опция B7J) |
204 |
Измерение 1xEV-DO (требуется опция B7J) |
210 |
Измерение HSDPA/HSUPA (требуется опция B7J) |
211 |
Измерение TD-SCDMA (требуется опция B7J) |
212 |
Измерение модуляции TD-SCDMA (требуется опция B7J) |
213 |
Измерение модуляции HSPA/8PSK для TD-SCDMA (требуется опция B7J) |
214 |
Измерение 1xEV-DV (требуется опция B7J) |
215 |
Управление внешними источниками |
217 |
Измерение WLAN (требуется опция B7J) |
219 + ГШ |
Измерение коэффициента шума. Требуется опция 1DS. Нормируется по генератору шума (ГШ), подключаемому опционально. |
226 |
Измерение фазового шума |
230 |
Дистанционное управление анализатором в реальном времени через Интернет |
233 |
Измерительный приемник с функцией измерения амплитудной, частотной и фазовой модуляции и их параметров |
239 |
Измерение ЭМС |
23В |
Фильтр CCIT для аудиоанализатора |
241 |
Гибкий анализ модуляций |
B7J |
Аппаратные средства цифровой демодуляции |
H70 |
Выход ПЧ 70 МГц (недоступна для модели E4447A). Исключает опции 122 и 140 |
AYZ |
Внешний преобразователь для моделей Е4440А/47А/46А/48А. Исключает 123 опцию |
BAB |
Замена входного соединителя типа N на соединитель APC 3,5. Только для Е4440А |
D78 |
Измерение CDMA2000 (требуется опция B7J) |
ВАС |
Измерение CDMAOne (требуется опция B7J) |
ВАЕ |
Измерение NADC, PDC (требуется опция B7J) |
BAF |
Измерение W-CDMA (требуется опция B7J) |
N9051A |
Импульсные измерения |
Аксессуары |
Описание аксессуаров |
41800A |
Активный пробник, от 5 Гц до 500 МГц |
85024A |
Активный пробник, от 300 кГц до 3 ГГц |
U1818A |
Активный дифференциальный пробник, от 100 кГц до 7 ГГц |
U1818B |
Активный дифференциальный пробник, от 100 кГц до 12 ГГц |
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение характеристики |
Частотный диапазон | |
Е4443А |
от 3 Гц до 6,7 ГГц |
Е4445А |
от 3 Гц до 13,2 ГГц |
Е4440А |
от 3 Гц до 26,5 ГГц |
Е4447А |
от 3 Гц до 42,98 ГГц |
Е4446А |
от 3 Гц до 44 ГГц |
Е4448А |
от 3 Гц до 50 ГГц |
Пределы относительной погрешности частоты опорного кварцевого генератора за год (5ог) |
± 10-7 |
Температурная нестабильность vt (при температуре окружающей среды) от 20 до 30 °С |
± 1 ..10--88 |
от 0 до 55 °С |
± 5’10-8 |
Пределы допускаемой погрешности калибровки опорного источника частоты 6k |
± 7’10-8 |
Пределы допускаемой погрешности |
± (T • 6ог) + Vt + 6k, |
установки частоты |
где T - время с последней калибровки |
(лет) | |
Номинальные значения полосы пропускания |
от 1 до 3406 (с шагом 10 % от |
на уровне минус 3 дБ, Гц |
установленного значения); 4^106; 5406; 6406 и 8406 |
Пределы допускаемой относительной погрешности при измерении мощности из-за переключения полосы пропускания от 10 Гц до 3 МГц, относительно 1 кГц, дБ от 1 Гц до 51 кГц |
± 0,022 |
от 56 до 100 кГц |
± 0,044 |
от 110 до 240 кГц |
± 0,022 |
от 270 кГц до 1,1 МГц (при FBX < 3,6 ГГц) |
± 0,066 |
Максимальная полоса пропускания, МГц: с опцией 140 (кроме модели E4447A) |
40 |
с опцией 122 (кроме модели E4447A) |
80 |
с опцией B7J |
10 |
Уровень фазового шума при отстройке частоты от несущей 1 ГГц (при температуре окружающей среды от 20 до 30 °С), дБн/Гц: 100 Гц |
минус 91 |
1 кГц |
минус 103 |
10 кГц |
минус 116 |
30 кГц |
минус 116 |
100 кГц |
минус 122 |
1 МГц |
минус 145 |
6 МГц |
минус 154 |
10 МГц (дБн - дБ относительно несущей частоты) |
минус 156 |
Диапазон ослаблений входного аттенюатора (от 3 Гц до 50 ГГц), дБ |
от 0 до 70 с шагом 2 |
Пределы допускаемой относительной погрешности при измерении мощности, на опорной частоте 50 МГц относительно 10 дБ и | |
выключенного предусилителя, при ослаблении внутреннего входного аттенюатора более 2 дБ, дБ |
± 0,18 |
Пределы допускаемой погрешности | |
линейности дисплея, дБ | |
уровень на смесителе менее минус 20 дБм |
± 0,07 |
уровень на смесителе от минус 20 до минус | |
10 дБм |
± 0,13 |
(дБм - дБ относительно 1 мВт) | |
Диапазон измерений мощности, дБм | |
с предусилителем (опция 1DS) |
от мощности собственных шумов до 30 |
с предусилителем (опция 110) |
от мощности собственных шумов до 23 |
Мощность собственных шумов (при | |
температуре окружающей среды от 20 до | |
30 °С, простом или усредняющем детекторе, | |
тип усреднения - логарифмический, | |
ослаблении входного аттенюатора 0 дБ, | |
полосе пропускания 1 Гц), дБм | |
Модели Е4443А/ Е4445А/ Е4440А: | |
от 10 кГц до 100 кГц |
минус 137 |
от 100 кГц до 1 МГц |
минус 145 |
от 1 до 10 МГц |
минус 150 |
от 10 МГц до 1,2 ГГц |
минус 154 |
от 1,2 до 2,1 ГГц |
минус 153 |
от 2,1 до 3,0 ГГц |
минус 152 |
от 3,0 до 6,6 ГГц |
минус 152 |
от 6,6 до 13,2 ГГц |
минус 150 |
от 13,2 до 20 ГГц |
минус 147 |
от 20,0 до 26,5 ГГц |
минус 143 |
Предусилитель включен (опция 1DS) | |
от 100 до 200 кГц |
минус 159 |
от 200 до 500 кГц |
минус 159 |
от 500 кГц до 1 МГц |
минус 163 |
от 1 до 10 МГц |
минус 166 |
от 10 до 500 МГц |
минус 169 |
от 500 МГц до 1,1 ГГц |
минус 168 |
от 1,1 до 2,1 ГГц |
минус 167 |
от 2,1 до 3,0 ГГц |
минус 165 |
Предусилитель включен (опция 110) | |
от 10 до 50 МГц |
минус 148 |
от 50 до 500 МГц |
минус 153 |
от 500 МГц до 2,1 ГГц |
минус 166 |
от 2,1 до 3,0 ГГц |
минус 166 |
от 3,0 до 6,6 ГГц |
минус 165 |
от 6,6 до 13,2 ГГц |
минус 163 |
от 13,2 до 16 ГГц |
минус 162 |
от 16 до 19 ГГц |
минус 162 |
от 19 до 26,5 ГГц |
минус 159 |
Модели Е4447А/ Е4446А/ Е4448А: | |
от 10 кГц до 100 кГц |
минус 137 |
от 100 кГц до 1 МГц |
минус 145 |
от 1 до 10 МГц |
минус 150 |
от 10 МГц до 1,2 ГГц |
минус 153 |
от 1,2 до 2,1 ГГц |
минус 152 |
от 2,1 до 3,0 ГГц |
минус 151 |
от 3,0 до 6,6 ГГц |
минус 151 |
от 6,6 до 13,2 ГГц |
минус 146 |
от 13,2 до 20 ГГц |
минус 144 |
от 20 до 22,5 ГГц |
минус 143 |
от 22,5 до 26,8 ГГц |
минус 140 |
от 26,8 до 31,15 ГГц |
минус 142 |
от 31,15 до 35 ГГц |
минус 134 |
от 35 до 38 ГГц |
минус 129 |
от 38 до 44 ГГц |
минус 131 |
от 44 до 49 ГГц |
минус 128 |
от 49 до 50 ГГц |
минус 127 |
Предусилитель включен (опция 1DS) от 100 до 200 кГц |
минус 158 |
от 200 до 500 кГц |
минус 158 |
от 500 кГц до 1 МГц |
минус 161 |
от 1 до 10 МГц |
минус 167 |
от 10 до 500 МГц |
минус 167 |
от 500 МГц до 1,2 ГГц |
минус 166 |
от 1,2 до 2,1 ГГц |
минус 165 |
от 2,1 до 3,0 ГГц |
минус 163 |
Предусилитель включен (опция 110) от 10 до 50 МГц |
минус 148 |
от 50 до 500 МГц |
минус 153 |
от 500 МГц до 1,2 ГГц |
минус 165 |
от 1,2 до 2,1 ГГц |
минус 165 |
от 2,1 до 3,0 ГГц |
минус 165 |
от 3,0 до 6,6 ГГц |
минус 165 |
от 6,6 до 13,2 ГГц |
минус 162 |
от 13,2 до 19 ГГц |
минус 161 |
от 19 до 22,5 ГГц |
минус 161 |
от 22,5 до 26,8 ГГц |
минус 155 |
от 26,8 до 31,15 ГГц |
минус 157 |
от 31,15 до 35 ГГц |
минус 152 |
от 35 до 38 ГГц |
минус 146 |
от 38 до 41 ГГц |
минус 146 |
от 41 до 44 ГГц |
минус 146 |
от 44 до 45 ГГц |
минус 143 |
от 45 до 49 ГГц |
минус 143 |
от 49 до 50 ГГц |
минус 140 |
Неравномерность амплитудно-частотной характеристики (A) относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 10 дБ, при температуре окружающей среды от 20 до 30 °С, преселектор настроен на работы выше 3 ГГц, дБ Модели Е4443А/ Е4445А/ Е4440А от 3 Гц до 3 ГГц |
± 0,38 |
от 3 до 6,6 ГГц |
± 1,50 |
от 6,6 до 22 ГГц |
± 2,00 |
от 22 до 26,5 ГГц |
± 2,50 |
Модели Е4447А/ Е4446А/ Е4448А от 3 Гц до 3 ГГц |
± 0,38 |
от 3 до 6,6 ГГц |
± 1,50 |
от 6,6 до 22 ГГц |
± 2,00 |
от 22 до 26,8 ГГц |
± 2,50 |
от 26,4 до 31,15 ГГц |
± 1,75 |
от 31,15 до 50 ГГц |
± 2,50 |
Неравномерность амплитудно-частотной характеристики относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 20, 30 или 40 дБ, при температуре окружающей среды от 20 до 30 °С, преселектор настроен на работу выше 3 ГГц, дБ от 10 МГц до 2,2 ГГц |
± 0,53 |
от 2,2 до 3 ГГц |
± 0,69 |
Неравномерность амплитудно-частотной характеристики относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 0 дБ, при температуре окружающей среды от 20 до 30 °С, преселектор настроен на работу выше 3 ГГц, предусилитель включен - опция 1DS, дБ от 100 кГц до 3 ГГц |
± 0,70 |
Неравномерность амплитудно-частотной характеристики относительно уровня опорной частоты 50 МГц, ослабление входного аттенюатора 0 дБ, при температуре окружающей среды от 20 до 30 °С, преселектор настроен на работу выше 3 ГГц, предусилитель включен -опция 110, дБ Модели Е4443А/ Е4445А/ Е4440А от 10 МГц до 3 ГГц |
± 1,00 |
от 3 до 6,6 ГГц |
± 1,75 |
от 6,6 до 13,2 ГГц |
± 3,00 |
от 13,2 до 19 ГГц |
± 3,00 |
от 19 до 26,5 ГГц |
± 3,00 |
Модели Е4447А/ Е4446А/ Е4448А от 10 МГц до 3,05 ГГц |
± 1,3 |
от 3,05 до 6,6 ГГц |
± 2,5 |
от 6,6 до 13,2 ГГц |
± 2,5 |
от 13,2 до 19 ГГц |
± 3,0 |
от 19 до 26,5 ГГц |
± 4,0 |
от 26,5 до 31,15 ГГц |
± 3,0 |
от 31,15 до 50 ГГц |
± 3,5 |
Пределы допускаемой абсолютной | |
погрешности измерений мощности (при температуре окружающей среды от 20 до 30 °С, внутренний аттенюатор 10 дБ, значения входного сигнала от минус 10 до минус 50 дБм, Fn4 от 1 Гц до 1 МГц), дБ: - на опорной частоте 50 МГц |
± 0,24 |
- весь частотный диапазон |
± (0,24 дБ + A) |
- в диапазоне от 3 Гц до 3 ГГц (с вероятностью 95%) |
± 0,19 дБ |
- предусилитель включен (опция 1DS) |
± (0,36 дБ + A) |
- предусилитель включен (опция 110) |
± (0,40 дБ + A) |
Пределы допускаемой относительной погрешности при измерении мощности, относительно 30 кГц, из-за переключения полосы пропускания, дБ: - от 1 Гц до 1 МГц |
± 0,03 |
- от 1,1 МГц до 3 МГц |
± 0,05 |
- 4; 5; 6; 8 |
± 1,00 |
КСВН входа (предусилитель включен - опция 110, ослабление входного аттенюатора более 10 дБ), не более Модели Е4443А/ Е4445А/ Е4440А от 200 МГц до 6,6 ГГц |
1,4 |
от 6,6 до 13,2 ГГц |
1,7 |
от 13,2 до 19,2 ГГц |
1,5 |
от 19,2 до 26,5 ГГц |
1,8 |
Модели Е4447А/ Е4446А/ Е4448А от 200 МГц до 6,6 ГГц |
1,2 |
от 6,6 до 13,2 ГГц |
1,4 |
от 13,2 до 19,2 ГГц |
1,3 |
от 19,2 до 31,5 ГГц |
1,5 |
от 31,5 до 50 ГГц |
1,7 |
Гармонические искажения 2-го порядка, дБн Модели Е4443А/ Е4445А/ Е4440А уровень на смесителе минус 40 дБм: от 10 до 460 МГц |
минус 82 |
от 460 МГц до 1,18 ГГц |
минус 92 |
от 1,18 до 1,5 ГГц |
минус 82 |
уровень на смесителе минус 10 дБм: от 1,5 до 2,0 ГГц |
минус 90 |
от 2,0 до 13,25 ГГц |
минус 100 |
Модели Е4447А/ Е4446А/ Е4448А уровень на смесителе минус 40 дБм: от 10 до 460 МГц |
минус 82 |
от 460 МГц до 1,18 ГГц |
минус 92 |
от 1,18 до 1,5 ГГц |
минус 90 |
уровень на смесителе минус 10 дБм: от 1,5 до 2,0 ГГц |
минус 90 |
от 2,0 до 3,25 ГГц |
минус 94 |
от 3,25 до 13,25 ГГц |
минус 96 |
Интермодуляционные искажения третьего | |
порядка (при двухтоновом сигнале уровнем | |
минус 30 дБм и разнесением тонов более | |
15 кГц ПЧ, при температуре окружающей | |
среды от 20 до 30 °С), дБн | |
Модели Е4443А/ Е4445А/ Е4440А | |
от 10 до 100 МГц |
минус 88 |
от 100 до 400 МГц |
минус 90 |
от 400 МГц до 1,7 ГГц |
минус 92 |
от 1,7 до 2,7 ГГц |
минус 94 |
от 2,7 до 3,0 ГГц |
минус 94 |
от 3 до 6 ГГц |
минус 90 |
от 6 до 16 ГГц |
минус 76 |
от 16 до 26,5 ГГц |
минус 84 |
Модели Е4447А/ Е4446А/ Е4448А | |
от 10 до 100 МГц |
минус 90 |
от 100 до 400 МГц |
минус 92 |
от 400 МГц до 1,7 ГГц |
минус 94 |
от 1,7 до 2,7 ГГц |
минус 96 |
от 2,7 до 3,0 ГГц |
минус 96 |
от 3 до 6 ГГц |
минус 92 |
от 6 до 26,5 ГГц |
минус 84 |
Таблица 4 - Метрологические характеристики осциллографов с опцией 233
Опция 233 | ||||
Амплитудная модуляция (АМ) | ||||
Уровень входной мощности Диапазон несущих частот1:
|
от минус 18 до 30 дБм Диапазон модулирующих частот: от 20 Гц до 10 кГц от 50 Гц до 100 кГц от 5 до 99 % | |||
1 - при Fnecw^ < 10 МГц должно выполняться условие [Гнес^пч/2]>100кГц | ||||
Пределы допускаемой относительной погрешности при измерений Кам2 | ||||
Диапазон несущих частот |
Диапазон модулирующих частот |
Кам |
Пределы допускаемой погрешности измерений Кам | |
от 100 кГц до 10 МГц |
от 50 Гц до 10 кГц |
от 5 до 99 % |
± 0,75 % | |
от 10 МГц до 3 ГГц |
от 50 Гц до 100 кГц |
от 5 до 20 % от 20 до 99 % |
± 2,5 % ± 0,5 % | |
от 3 до 26,5 ГГц |
от 50 Гц до 100 кГц |
от 5 до 20 % от 20 до 99 % |
± 4,5 % ± 1,5 % | |
от 26,5 до 31,15 ГГц |
от 50 Гц до 100 кГц |
от 5 до 20 % от 20 до 99 % |
± 6,8 % ± 1,9 % | |
от 31,15 до 50ГГц |
от 50 Гц до 100 кГц |
от 5 до 20 % от 20 до 99 % |
± 26 % ± 6 % | |
2- В режиме максимальных значений погрешность измерений Кам зависит от искажений сигнала источника (нелинейных искажений). Погрешность измерений Кам увеличить на 0,1% при увеличении коэффициента гармоник (КНИ) на каждые 0,1% |
Нелинейность Кам3
Диапазон несущих частот |
Диапазон модулирующих частот |
Кам |
Нелинейность Кам | ||||||
от 10 МГц до 3 ГГц |
от 90 Гц до 10 кГц |
от 5 до 99 % |
± 0,3 % | ||||||
от 3 до 26,5 ГГц |
от 90 Гц до 10 кГц |
от 5 до 99 % |
± 0,4 % | ||||||
от 26,5 до 50 ГГц |
от 90 Гц до 10 кГц |
от 5 до 99 % |
± 0,6 % | ||||||
3- нелинейность - ((Кам измер)/(Кам двйсте))'100%, при неизменной частоте несущей и Кам | |||||||||
Паразитная частотная модуляция (ЧМ) (при полосе пропускания приёмника от 50 Гц до 3 кГц) | |||||||||
Диапазон несущих частот |
Модулирующие частоты |
Максимальная девиация ЧМ |
Погрешность Кам | ||||||
от 250 кГц до 10 МГц |
400 Гц или 1 кГц |
< 5 кГц |
< 0,014-Кам | ||||||
от 10 МГц до 50 ГГц |
400 Гц или 1 кГц |
< 50 кГц |
< 0,036^ Кам | ||||||
Паразитная АМ (при полосе пропускания приёмника от 50 Гц до 3 кГц), %, (СКЗ)4 |
< 0,01 % | ||||||||
4 Условия измерений:
| |||||||||
Частотная модуляция | |||||||||
Уровень входной мощости5 Диапазон несущих частот:
Максимальная частота девиации:
|
от минус 18 до 30 дБм Диапазон модулирующий частот: от 20 Гц до 10 кГц от 50 Гц до 200кГц 40 кГц 400 кГц | ||||||||
Пределы допускаемой относительной погрешности измерений девиации | |||||||||
Частотный диапазон |
Частота модуляции |
Максимальная девиация |
в (индекс ЧМ) |
Пределы допускаемой погрешности измерений девиации | |||||
от 250 кГц до 10 МГц |
от 20 Гц до 10 кГц |
от 200 Гц до 40 кГц |
> 0,2 > 1,2 |
± 1,5 % ± 1,0 % | |||||
от 10 МГц до 6,6 ГГц |
от 50 Гц до 200 кГц |
от 250 Гц до 400 кГц |
> 0,2 > 0,45 |
± 1,5 % ± 1,0 % | |||||
от 6,6 до 13,2 ГГц |
от 50 Гц до 200 кГц |
от 250 Гц до 400 кГц |
> 0,2 > 8 |
± 2,5 % ± 1,0 % | |||||
от 13,2 до 31,15 ГГц |
от 50 Гц до 200 кГц |
от 250 Гц до 400 кГц |
> 0,2 > 16 |
± 3,8 % ± 1,0 % | |||||
от 31,15 |
от 50 Гц |
от 250 Гц |
> 0,2 |
± 8,5 % |
до 50 ГГц |
до 200 кГц |
до 400 кГц |
> 32 |
± 1,0 % |
5- Частота модуляции и максимальная девиация, которую может измерить приемник | ||||
определяется настройками ПЧ. Их отношение |
описывается формулой: максимальная | |||
девиация (в Гц) |
Бпч/2-Гмод | |||
Паразитная АМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) | ||||
Частотный диапазон Частота модуляции Кам |
Максимальная девиация | |||
от 150 кГц до 3 ГГц от 400 |
Гц до 1 кГц < 50 % |
< 10 Гц | ||
от 3 до 6,6 ГГц от 400 |
Гц до 1 кГц < 50 % |
< 10 Гц | ||
от 6,6 до 13,2 ГГц от 400 |
Гц до 1 кГц < 50 % |
< 20 Гц | ||
от 13,2 до 26,5 ГГц от 400 |
Гц до 1 кГц < 50 % |
< 40 Гц | ||
от 26,5 до 50 ГГц от 400 |
Гц до 1 кГц < 50 % |
< 75 Гц | ||
Паразитная ЧМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) | ||||
Диапазон несущих частот |
Максимальная девиация | |||
от 100 кГц до 6,6 ГГц |
< 1,5 Гц (СКЗ) | |||
от 6,6 до 13,2 ГГц |
< |
3 Гц (СКЗ) | ||
от 13,2 до 31,15 ГГц |
< |
6 Гц (СКЗ) | ||
от 31,15 до 50 ГГц |
< 12 Гц (СКЗ) | |||
Фазовая модуляция (ФМ) | ||||
Уровень входной мощности |
от минус 18 дБм до 30 дБм | |||
Диапазон несущих частот: |
Диапазон модулирующий частот (Бмод): | |||
- от 100 кГц до 50 ГГц |
от 200 Гц |
до 20 кГц | ||
Диапазон несущих частот (Гнес |
): Максимальная фаза девиации: | |||
- до 10 МГц |
450 радиан6 | |||
- от 10 МГц |
12499 радиан7 (в режиме «Auto») | |||
24999 радиан7 (в режиме «Manual») | ||||
6 - при F^c < 10 МГц выполнить условие [Гнес-Б |
пч/2]>100кГц. | |||
450 радиан при следующих условиях: Бнес = 200 |
кГц, Бпч = 200 кГц и | |||
Бмод= 200 кГц |
При увеличении Бнес, Бпч увеличить до максимальных значений в | |||
режимах «Авто» или «Ручной». При увеличении значений максимальной девиации фазы | ||||
увеличить значения Бпч. | ||||
- при Бнес > |
10 МГц максимальное значение девиации, которую может измерить | |||
приемник определяется, настройками ПЧ. Их отношение описывается формулой: Макс. | ||||
девиация (в радианах) = [ширина полосы ПЧ] / (2- Бмод (в Гц))]-1. | ||||
Максимальная полоса ПЧ в режиме «Auto» - 5.106 Гц. | ||||
Максимальная полоса ПЧ в режиме «Manual» - 107 Гц. | ||||
Пределы допускаемой относительной погрешности измерений ФМ | ||||
Частотный диапазон |
Девиация |
Пределы допускаемой | ||
относительной погрешности | ||||
измерений | ||||
от 100 кГц до 6,6 ГГц |
> 0,7 радиан |
± 1,0 % | ||
> 0,3 радиан |
± 3,0 % | |||
от 6,6 до 13,2 ГГц |
> 2,0 радиан |
± 1,0 % | ||
> 0,6 радиан |
± 3,0 % | |||
от 13,2 до 26,5 ГГц |
> 4,0 радиан |
± 1,0 % | ||
> 1,2 радиан |
± 3,0 % | |||
от 26,5 до 31,5 ГГц |
> 4,0 радиан |
± 1,0 % | ||
> 1,3 радиан |
± 3,0 % | |||
от 31,5 до 50 ГГц |
> 8,0 радиан |
± 1,0 % | ||
> 2,4 радиан |
± 3,0 % | |||
Паразитная АМ (при |
полосе пропускания приёмника от 50 Гц до 3 кГц) |
Для 50% АМ при F мод = 1 кГц |
< 0,3 радиан (максимум) | ||
Паразитная ФМ (при полосе пропускания приёмника от 50 Гц до 3 кГц) | ||||
Частотный диапазон | ||||
от 100 кГц до 6,6 ГГц |
< 0,0017 радиан | |||
от 6,6 до 13,2 ГГц |
< 0,0033 радиан | |||
от 13,2 до 31,15 ГГц |
< 0,0066 радиан | |||
от 31,15 до 50 ГГц |
< 0,0130 радиан | |||
Аудиоанализатор (опция 107) | ||||
Частотный диапазон Пределы допускаемой погрешности измерений 8 частоты f : - f < 1 кГц -f>1кГц Разрешающая способность Максимальный входной уровень, В (СКЗ) Диапазон измеряемых значений (СКЗ) Пределы допускаемой относительной погрешности измерений уровня, % |
от 20 Гц до 250 кГц ± (f • бог +0,02 Гц) ± (3 отсчета первых 6 значащих цифр + f • бог + 0,01 Гц) < 5 мВ 7 или 20 от 100 мВ до 3 В ± 1,0 | |||
8 - Условия измерений:
| ||||
КНИ (от 20 Гц до 250 кГц) | ||||
Диапазон измерения КНИ, % |
от 0,01 до 100 (от минус 80 до 0 дБ) | |||
Пределы допускаемой абсолютной погрешности измерений КНИ, дБ |
± 1,0 | |||
Собственный шум и искажения, % |
< 0,3 (минус 50,4 дБ) | |||
Аудио SINAD8 | ||||
Диапазон измерений SINAD, дБ |
от 0 до 80 | |||
Разрешающая способность, дБ |
0,01 | |||
Пределы допускаемой абсолютной погрешности измерений SINAD, дБ от 20 Гц до 20 кГц от 20 кГц до 250 кГц |
± 1,0 ± 2,0 | |||
- отношение уровня сигнала к сумме уровней сигнала, шумов и продуктов искажения сигнала. |
Таблица 5 - Технические характеристики
Наименование характеристики |
Значение характеристики |
Габаритные размеры (длина х ширина х высота), мм, не более |
483 х 426 х 177 |
Масса (без опций), кг, не более: модели Е4443А/ Е4445А/ Е4440А модели Е4447А/ Е4446А/ Е4448А |
|
Напряжение питания от сети переменного тока, В:
|
от 100 до 120 от 220 до 240 |
Потребляемая мощность, В •А, не более |
450 |
Рабочие условия эксплуатации:
|
от 0 до 55 до 95 от 96 до 104 |
