Номер по Госреестру СИ: 41354-10
41354-10 Измерители параметров иммитанса цифровые
(U1731A, U1731B, U1732A, U1732B)
Назначение средства измерений:
Измерители параметров иммитанса цифровые U1731A, U1731B, U1732A, U1732B (далее по тексту - измерители) предназначены для измерения параметров радиотехнических компонентов и электрических цепей (резисторов, конденсаторов, катушек индуктивности), представляемых параллельной или последовательной двухэлементной схемой замещения.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
U1731A, U1731B, U1732A, U1732B
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| АО "НИИФИ" | Юридические лица | 3 | 3 | 1,00 |
| Общество с ограниченной ответственностью "ЦИФРА" | Юридические лица | 1 | 5 | 5,00 |
| Акционерное общество "СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКОЕ БЮРО ПО РЕЛЕЙНОЙ ТЕХНИКЕ" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Сименс Мобильность" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ВОЛГА-ДНЕПР ТЕХНИКС МОСКВА" | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "ПЛАСТИНА" | Юридические лица | 1 | 2 | 2,00 |
| ООО "Трансвит-В" | Юридические лица | 1 | 1 | 1,00 |
| АО СКТБ РТ | Юридические лица | 1 | 1 | 1,00 |
| АО "Концерн "Океанприбор" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Роберт Бош" | Юридические лица | 1 | 1 | 1,00 |
| АО "СКТБ РТ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.

Измерители работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспе-
чивает различные варианты отображения результатов измерений. Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для измерителей параметров иммитанса цифровых U173xA/B |
Agilent GUI Data Logger Software For Handheld LCR Meter (U1731A, U1731B, U1732A and U1732B) |
1.4 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус измерителей методом трафаретной печати.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров иммитанса цифровым U1731A, U1731B, U1732A, U1732B
1 ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
2 ГОСТ 8.029-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений индуктивности.
3 ГОСТ 8.019-85 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений тангенса угла потерь.
4 Техническая документация изготовителя.
Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы. Модификации измерителей U1731B, U1732B отличаются от измерителей U1731A , U1732A цветом корпуса.
На лицевой панели измерителей расположены функциональные клавиши, входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи, жидкокристаллический цифровой дисплей. Функциональные клавиши служат для включения измерителя, переключения режимов и пределов измерений, выбора специальных функций при измерениях.
Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов текущего состояния измерительного процесса.
Измерители снабжены интерфейсом типа RS-232 для связи с персональным компьютером с оптической развязкой.
Измерители модификации U1731A, U1731B имеют фиксированные частоты
тест-сигнала 100 Гц и 1 кГц, измерители модификации U1732A, U1732B - 100Гц, 120 Гц, 1 кГц, 10 кГц.
Принцип работы измерителей основан на анализе прохождения тестового сигнала с заданной частотой через цепь, обладающую комплексным сопротивлением и последующим сравнением с опорным напряжением

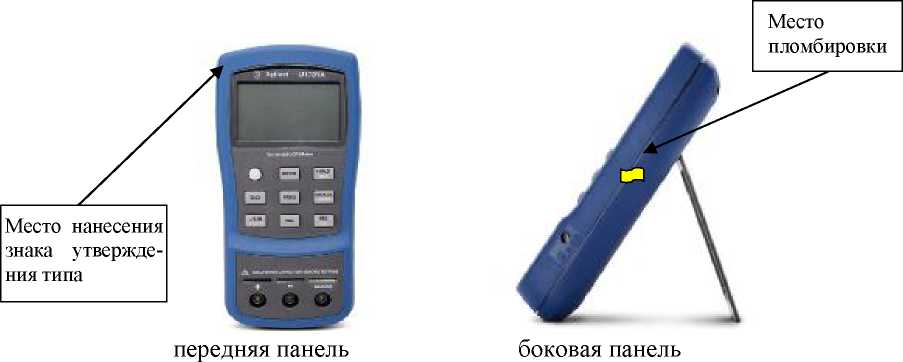

Внешний вид измерителей с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунке 1.
При оформлении внешнего вида измерителей могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Рисунок 1 - Внешний вид измерителей
Лист № 2 Всего листов 6
Комплект поставки измерителей приведен в таблице 6. Таблица 6
|
Наименование |
Количество, шт |
|
Измеритель параметров иммитанса цифровой U1731A или U1731B, или U1732A, или U1732B |
1 |
|
Элемент питания 9 В типа NEDA 1604A (IEC 6LR61) |
1 |
|
Комплект измерительных принадлежностей |
1 |
|
Компакт-диск с технической документацией и программным обеспечением |
1 |
|
Руководство по эксплуатации |
1 |
|
Свидетельство о заводской калибровке |
1 |
|
Паспорт |
1 |
Метрологические и технические характеристики измерителей представлены в таблицах 2 - 6.
Таблица 2 - Метрологические характеристики измерителей в режиме измерения электрического сопротивления (R)
|
Модификация |
Частота тест -сигнала |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений |
|
U1731A U1731B U1732A U1732B |
100 Гц* 120 Гц 1 кГц |
20 Ом |
0,001 Ом |
± (0,012 • R изм. + 40 е.м.р.) |
|
200 Ом |
0,01 Ом |
± (0,008 • R изм. + 5 е.м.р.) | ||
|
2000 Ом |
0,1 Ом |
± (0,005 • R изм. + 3 е.м.р.) | ||
|
20 кОм |
0,001 кОм | |||
|
200 кОм |
0,01 кОм | |||
|
2000 кОм |
0,1 кОм |
± (0,005 • R изм. + 5 е.м.р.) | ||
|
10 МОм |
0,001 МОм |
± (0,02 • R изм. + 8 е.м.р.) | ||
|
U1732A U1732B |
10 кГц |
20 Ом |
0,001 Ом |
± (0,025 • R изм. + 200 е.м.р.) |
|
200 Ом |
0,01 Ом |
± (0,02 • R изм. + 10 е.м.р.) | ||
|
2000 Ом |
0,1 Ом |
± (0,015 • R изм. + 5 е.м.р.) | ||
|
20 кОм |
0,001 кОм | |||
|
200 кОм |
0,01 кОм | |||
|
2000 кОм |
0,1 кОм |
± (0,02 • R изм. + 10 е.м.р.) | ||
|
10 МОм |
0,001 МОм |
± (0,035 • R изм. + 10 е.м.р.) | ||
|
Примечания R изм.- измеренное значение электрического сопротивления; * только для U1732A , U1732B | ||||
Лист № 3
Всего листов 6 Таблица 3 - Метрологические характеристики измерителей в режиме измерения электриче-
ской ёмкости (С) и тангенса угла потерь (D)
|
Модификация |
Частота тест-сигнала |
Пределы измерений |
Разреше ние |
Пределы допускаемой абсолютной погрешности измерений | ||
|
20 нФ |
0,001 нф |
C |
± (0,01 • C изм. + 5 е.м.р.) | |||
|
D |
± (0,02 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
200 нФ |
0,01 нФ |
C |
± (0,007 • C изм. + 5 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
2000 нФ |
0,1 нФ |
C |
± (0,007- C изм. + 3 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
100 Гц* |
20 мкФ |
0,001 |
C |
± (0,007- C изм. + 3 е.м.р.) | ||
|
120 Гц |
мкФ |
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||
|
200 мкФ |
0,01 мкФ |
C |
± (0,007- C изм. + 3 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
1000 мкФ |
0,1 мкФ |
C |
± (0,01- C изм. + 5 е.м.р.) | |||
|
D |
± (0,02 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
U1731A |
10 мФ |
0,01 мФ |
C |
± (0,03- C изм. + 5 е.м.р.) | ||
|
U1731B |
D |
± (0,1 • D изм. + 100/Cx + 5 е.м.р.) | ||||
|
U1732A |
2000 пФ |
0,1 пФ |
C |
± (0,01- C изм. + 5 е.м.р.) | ||
|
U1732B |
D |
± (0,02 • D изм. + 100/Cx + 5 е.м.р.) | ||||
|
20 нФ |
0,001 нФ |
C |
± (0,007- C изм. + 5 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
200 нФ |
0,01 нФ |
C |
± (0,007- C изм. + 3 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
1 кГц |
2000 нФ |
0,1 нФ |
C |
± (0,007- C изм. + 3 е.м.р.) | ||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
20 мкФ |
0,001 мкФ |
C |
± (0,007- C изм. + 3 е.м.р.) | |||
|
D |
± (0,007 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
200 мкФ |
0,01 мкФ |
C |
± (0,01- C изм. + 5 е.м.р.) | |||
|
D |
± (0,02 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
1 мФ |
0,001 мФ |
C |
± (0,03- C изм. + 5 е.м.р.) | |||
|
D |
± (0,1 • D изм. + 100/Cx + 5 е.м.р.) | |||||
|
200 пФ |
0,01 пФ |
C |
± (0,03- C изм. + 8 е.м.р.) | |||
|
D |
± (0,05 • D изм. + 100/Cx + 8 е.м.р.) | |||||
|
2000 пФ |
0,1 пФ |
C |
± (0,02- C изм. + 6 е.м.р.) | |||
|
D |
± (0,03 • D изм. + 100/Cx + 6 е.м.р.) | |||||
|
20 нФ |
0,001 нФ |
C |
± (0,015- C изм. + 5 е.м.р.) | |||
|
D |
± (0,015 • D изм. + 100/Cx + 6 е.м.р.) | |||||
|
U1732A |
10 кГц |
200 нФ |
0,01 нФ |
C |
± (0,015- C изм. + 5 е.м.р.) | |
|
U1732B |
D |
± (0,015 • D изм. + 100/Cx + 6 е.м.р.) | ||||
|
2000 нФ |
0,1 нФ |
C |
± (0,015- C изм. + 5 е.м.р.) | |||
|
D |
± (0,015 • D изм. + 100/Cx + 6 е.м.р.) | |||||
|
20 мкФ |
0,001 |
C |
± (0,03- C изм. + 6 е.м.р.) | |||
|
мкФ |
D |
± (0,05 • D изм. + 100/Cx + 8 е.м.р.) | ||||
|
50 мкФ |
0,1 мкФ |
C |
± (0,03- C изм. + 8 е.м.р.) | |||
|
D |
± (0,12 • D изм. + 100/Cx + 10 е.м.р.) | |||||
|
Примечания |
* С D С |
только для U1732A , U1732B; изм. - измеренное значение электрической емкости; изм. - измеренное значение тангенса угла потерь; х - цифровое значение измеренной емкости без учета десятичной точки | ||||
Лист № 4
Всего листов 6
Таблица 4 - Метрологические характеристики измерителей в режиме измерения индуктивности (L) и тангенса угла потерь (D)
|
Модификация |
Частота тест -сигнала |
Пределы измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности измерений | |
|
U1731A U1731B U1732A U1732B |
100 Гц* 120 Гц |
20 мГн |
0,001 мГн |
L |
± [(0,02 + Lx/10000)-LK}M. + 5 е.м.р.] |
|
D |
± (0,TD изм. + 100/Lx + 5 е.м.р.) | ||||
|
200 мГн |
0,01 мГн |
L |
± [(0,01 + Lx/10000)-LK}M. + 5 е.м.р.] | ||
|
D |
± (0,03 • D изм. + 100/L + 5 е.м.р.) | ||||
|
2000 мГн |
0,1 мГн |
L |
± [(0,007 + ЦУ10000)^изм+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм. + 100/Lx + 5 е.м.р.) | ||||
|
20 Гн |
0,001 Гн |
L |
± [(0,007 + ^/10000)^™+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм. + 100/L + 5 е.м.р.) | ||||
|
200 Гн |
0,01 Гн |
L |
± [(0,007 + LX/10000)'LU3M.+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм. + 100/Lx + 5 е.м.р.) | ||||
|
1000 Гн |
0,1 Гн |
L |
± [(0,01 + Lx/10000)^ Lkjm. + 5 е.м.р.] | ||
|
D |
± (0,02 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
U1731A U1731B U1732A U1732B |
1 кГц |
2000 мкГн |
0,1 мкГн |
L |
± [(0,02 + L/10000) L^, + 5 е.м.р.] |
|
D |
± (0,01 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
20 мГн |
0,001 мГн |
L |
± [(0,01 + Lx/10000)^ Lk^. + 5 е.м.р.] | ||
|
D |
± (0,03 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
200 мГн |
0,01 мГн |
L |
± [(0,007 + LX/10000)'LU3M.+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
2000 мГн |
0,1 мГн |
L |
± [(0,007 + LX/10000)'LU3M.+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
20 Гн |
0,001 Гн |
L |
± [(0,007 + LX/10000)'LU3M.+ 5 е.м.р.] | ||
|
D |
± (0,012 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
100 Гн |
0,01 Гн |
L |
± [(0,01 + Lx/10000)^ Lu:5M. + 5 е.м.р.] | ||
|
D |
± (0,02 • D изм, + 100/Lx + 5 е.м.р.) | ||||
|
U1732A U1732B |
10 кГц |
2000 мкГн |
0,1 мкГн |
L |
± [(0,02 + Lx/10000)'LU3M.+ 10 е.м.р.] |
|
D |
± (0,08 • D изм, + 100/Lx + 20 е.м.р.) | ||||
|
20 мГн |
0,001 мГн |
L |
± [(0,015+ 1.х/И)000Н.и;м, -10 е.м.р.] | ||
|
D |
± (0,03 • D изм, + 100/Lx + 15 е.м.р.) | ||||
|
200 мГн |
0,01 мГн |
L |
± [(0,015 + Lx/10000)'LU3M.+ 8 е.м.р.] | ||
|
D |
± (0,02 • D изм, + 100/Lx + 10 е.м.р.) | ||||
|
1000 мГн |
0,1 мГн |
L |
± [(0,02 + L/10000) Lu:5M. + 8 е.м.р.] | ||
|
D |
± (0,02 • D изм, + 100/Lx + 10 е.м.р.) | ||||
|
Примечания Lu:5M. - измеренное значение индуктивности; D изм. - измеренное значение тангенса угла потерь; L - цифровое значение измеренной индуктивности без учета десятичной точки; * только для U1732A , U1732B | |||||
Лист № 5
Всего листов 6 Таблица 5 - Пределы допускаемой абсолютной погрешности установки частоты тест-сигнала
|
Модификация |
Частота тест - сигнала |
Пределы допускаемой абсолютной погрешности установки |
|
U1731A и1731В |
120 Гц, 1кГц |
± (0,001-f) |
|
U1732A UI7323 |
100 Гц, 120 Гц, 1кГц, 10 кГц | |
|
Примечание - f - частота тест |
- сигнала |
аблица 6 - Технические характеристики измерителей
|
Наименование характеристики |
Значение характеристики |
|
Напряжение тест - сигнала, В |
0,6 |
|
Выбор диапазона измерения |
Автоматический/ручной |
|
Дисплей |
Жидкокристаллический, 4 разрядный |
|
Напряжение питания (элемент питания типа NEDA 1604A (IEC 6 LR61), В |
9 |
|
Габаритные размеры (длина X высота X шири- |
184 х 87 х 41 |
|
на), мм, не более | |
|
Масса, кг, не более |
0,33 |
|
Условия эксплуатации: |
От 0 до 40 |
|
рабочая температура, °С |
От 0 до 70 |
|
относительная влажность, % | |
|
Условия хранения: |
От минус 20 до плюс 50 |
|
температура хранения, °С |
От 0 до 80 |
|
относительная влажность, % |
