Номер по Госреестру СИ: 47219-11
47219-11 Анализаторы параметров цепей векторные
(N9923A)
Назначение средства измерений:
Анализаторы параметров цепей векторные N9923A (далее - анализаторы) предназначены для измерений S-параметров коаксиальных многополюсников (ослабление, модуль коэффициента отражения, КСВН, фаза коэффициентов отражения и передачи, активная и реактивная составляющие полного входного сопротивления), группового времени запаздывания, электрической длины, расстояния до неоднородности, а также для измерений уровня СВЧ мощности в комплекте с внешними сенсорными головками с интерфейсом USB.
Внешний вид.
Анализаторы параметров цепей векторные
Рисунок № 1
Внешний вид.
Анализаторы параметров цепей векторные
Рисунок № 2
Внешний вид.
Анализаторы параметров цепей векторные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 15.07.2016
Номер записи - 136033
ID в реестре СИ - 358433
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
N9923A,
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия;
Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Анализаторы параметров цепей векторные (N9923A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37179-08 18.09.2018 |
Генераторы шума, 346A, 346B, 346С, 346С opt.K01 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
37180-08 18.09.2018 |
Генераторы шума, N4000A, N4001A, N4002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
38427-09 01.10.2014 |
Осциллографы цифровые, DSO 7012A, DSO 7014A, DSO 7032A, DSO 7034A, DSO 7052A, DSO 7054A, DSO 7104A, MSO 7012A, MSO 7014A, MSO 7032A, MSO 7034A, MSO 7052A, MSO 7054A, MSO 7104A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
38545-08 18.09.2018 |
Источники питания постоянного тока модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39237-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6611C, 6612C, 6613C, 6614C Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39238-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6631B, 6632B, 6633B, 6634B, 66332A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39239-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6621A, 6622A, 6623A, 6624A, 6625A, 6626A, 6627A, 6628A, 6629A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41354-10 01.08.2015 |
Измерители параметров иммитанса цифровые, U1731A, U1731B, U1732A, U1732B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45498-10 01.08.2015 |
Осциллографы цифровые, DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45835-10 01.08.2015 |
Вольтметры-дискретизаторы, L4532A, L4534A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47219-11 15.07.2016 |
Анализаторы параметров цепей векторные, N9923A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47429-11 05.08.2016 |
Системы измерений собственных и вносимых фазовых шумов, E5505А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
50212-12 20.06.2017 |
Измерители LCR, 4263B, 4263B-001, 4263B-002 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
52145-12 18.12.2017 |
Генераторы сигналов произвольной формы, U2761A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
52149-12 18.12.2017 |
Аудиоанализаторы, U8903A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53170-13 04.04.2018 |
Источники питания модульные, N6700 мод. N6755А, N6756А, N6763А, N6764А, N6765А, N6766А, N6777А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
53565-13 22.05.2018 |
Генераторы сигналов произвольной формы, 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
54848-13 10.09.2018 |
Мультиметры цифровые, 34401A, 34460A, 34461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56128-14 15.01.2019 |
Анализаторы спектра, E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.
Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.
Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.
Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.
Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы параметров цепей векторные (N9923A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы параметров цепей векторные (N9923A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
12803 | 12803 |
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет программный продукт KeySight N9923A Firmware.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1.
|
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатора ПО |
|
Agilent N9923A Firmware |
A.05.34 |
45C52F55161B0C6C5601A4AA9A6546D1 |
MD 5 |
Влияние метрологически значимой части ПО на метрологические характеристики анализатора не выходит за пределы согласованного доступа.
Метрологически значимая часть ПО анализатора и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных измерений. Защита ПО от непреднамеренных и преднамеренных измерений соответствует уровню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Анализаторы параметров цепей векторные N9923A. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам параметров цепей векторным N9923A
-
1 ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
-
2 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 47219-11 «Инструкция. Анализаторы параметров цепей векторные N9923A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 20.05.2011 г.
Основные средства поверки:
-
- комплект КИСК-7 (рег. номер 9864-85): пределы допускаемой абсолютной погрешности измерений длины ± 0,006 мм;
-
- частотомер электронно-счетный Ч3-66 (рег. номер 9273-85): диапазон измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой погрешности измерений частоты ± 5-10-7);
-
- ваттметр поглощаемой мощности М3-90 (рег. номер 11480-88): диапазон рабочих частот от 0,02 до 18 ГГц, диапазон измерений мощности от 1А0-7 до 1А0-2 Вт, пределы допускаемой относительной погрешности измерений мощности ± (4 - 6) %;
-
- генератор сигналов Е8257D (рег. номер 36419-07): диапазон рабочих частот от 250 кГц до 50 ГГц; пределы допускаемой абсолютной погрешности установки уровня выходного СВЧ сигнала ± 2,5 дБ;
-
- установка для измерений ослабления и фазового сдвига образцовая ДК1-16 (рег. номер 9180-83): диапазон рабочих частот от 0,01 до 18 ГГц, диапазон измеряемых ослаблений от 0 до 140 дБ, пределы допускаемой абсолютной погрешности измерений ослабления ± 0,25 дБ;
-
- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (рег. номер 3602107): номинальные значения КСВН 1,0; 1,2; 1,4; 2,0 и 3,0; пределы допускаемой относительной погрешности аттестации по КСВН: ± 1 % - для КСВН < 1,4; ± 1,5 % - для КСВН = 2,0; ± 2 % - для КСВН = 3,0; пределы допускаемой абсолютной погрешности аттестации по фазе коэффициента отражения: ± 1,0° - для КСВН > 2,0; ± 1,5° - для КСВН = 1,4; ± 2° - для КСВН = 1,2;
-
- набор мер полного и волнового сопротивления 1-го разряда ЭК9-145 (рег. номер 8935-82): номинальные значения КСВН 1,0; 1,2; 1,4 и 2,0; пределы допускаемой относительной погрешности аттестации по КСВН ± 1 %, пределы допускаемой абсолютной погрешности аттестации по фазе коэффициента отражения ± 1 %;
-
- мультиметр В7-61 (рег. номер 14539-95): диапазон измерений напряжения переменного тока от 1 мВ до 750 В.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Конструктивно анализатор выполнен в виде моноблочного прибора портативного исполнения. Анализатор включает в себя источник ВЧ сигнала, приемник опорного и измеряемого сигналов, рефлектометр, устройство обработки и управления. На передней панели анализатора расположены: цветной жидкокристаллический индикатор, клавиши для выбора требуемых режимов работы и установки параметров. На боковой панели анализатора расположены: разъемы USB, LAN, карты памяти формата micro SD, головных телефонов и источника питания, а так же крышка аккумуляторного отсека. На верхней панели анализатора расположены: СВЧ разъемы измерительных портов и опорных вход.
Принцип действия анализаторов (в режиме анализатора электрических цепей) основан на раздельном измерении параметров проходящей, отраженной и падающей волн сигналов с применением направленных ответвителей, на многократном преобразовании частоты перестраиваемым супергетеродинным приемником и индикации входных сигналов на экране жидкокристаллического индикатора в виде графика зависимости амплитуды сигнала от частоты в прямоугольной системе координат.
Анализаторы обеспечивают управление всеми режимами работы и параметрами приборов как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.
В анализаторах реализована коррекция системной нестабильности, поддерживаются модули электронной калибровки.
Анализаторы комплектуются одной из опций:
N9923A-104 - предусматривает работу анализатора только в диапазоне частот от 2 МГц до 4 ГГц;
N9923A-106 - предусматривает работу анализатора только в диапазоне частот от 2 МГц до 6 ГГц;
Анализаторы могут иметь дополнительные опции:
N9923A-112 - предусматривает наличие встроенного калибратора, позволяющего проводить одно- или двухпортовую калибровку прибора в автоматическом режиме;
N9923A-112 - позволяет измерять комплексные коэффициенты S12 и S22, а так же проводить полную двухпортовую калибровку;
N9923A-302 - обеспечивает возможность работы с внешним датчиком мощности, имеющим USB интерфейс. Датчик мощности не входит в комплект поставки;
N9923A-305 - программная опция измерения параметров антенн и кабелей;
N9923A-308 - программная опция «Векторный вольтметр».

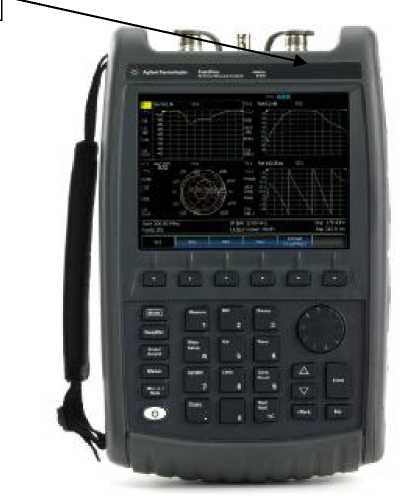

Внешний вид анализатора с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 - 3. При оформлении внешнего вида анализатора могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа

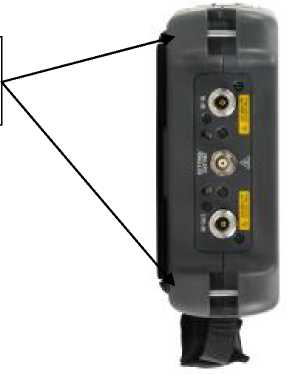

Рисунок 1 - Лицевая панель
Место пломбировки от несанкционированного доступа

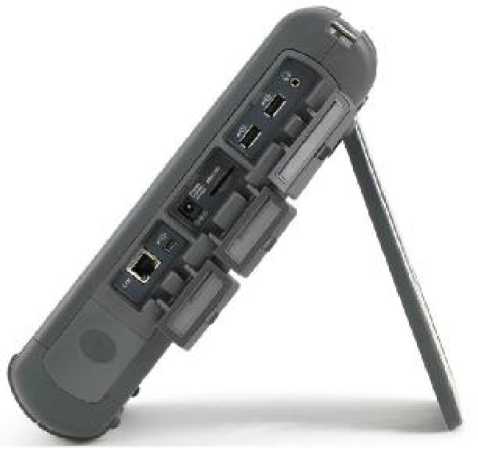

Рисунок 2 - Верхняя панель
Рисунок 3 - Боковая панель
В комплект поставки входят:
-
- анализатор параметров цепей векторный N9923A с опциями 104 и 106 (опции 112, 122, 302, 305, 308 - по заказу) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
анализаторов приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон рабочих частот: - для опции 104 |
от 2 МГц до 4 ГГц |
|
- для опции 106 |
от 2 МГц до 6 ГГц |
|
Пределы допускаемой относительной погрешности установки частоты |
± 2Ч0-6 |
|
выходного сигнала | |
|
Мощность выходного СВЧ сигнала, дБм: - повышенная (High) |
5 |
|
- пониженная (Low) |
минус 40 |
|
Предельный уровень входного СВЧ сигнала на измерительных портах, дБм |
23 |
|
Разрешение по шкале частот, Гц: - на частотах до 3,2 ГГц |
1 |
|
- на частотах свыше 3,2 ГГц |
1,2 |
|
Направленность, дБ: - при полной двухпортовой калибровке комплектом типа N9910X-800 |
42 |
|
- при быстрой калибровке (опция 112) |
38 |
|
Динамический диапазон, дБ |
90 |
|
Номинальные значения полос пропускания фильтра ПЧ, кГц |
0,3; 1; 3; 10; 30 |
|
Наименование характеристики |
Значение характеристики |
|
Погрешности измерений комплексных значений S-параметров при полной Двухпортовой ка- | |
|
либровке комплектом типа N9910X-800, полосе пропускания фильтра НЧ 300 Гц, без приме- | |
|
нения усреднения и повышенной выходной мощности измерительных портов (5 дБм) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи, дБ: - в диапазоне частот от 2 МГц до 4 ГГц: от минус 20 до 5 дБ |
± 0,09 |
|
от минус 40 до минус 20 дБ |
± 0,19 |
|
от минус 60 до минус 40 дБ |
± 0,3 |
|
от минус 80 до минус 60 дБ |
± 1,4 |
|
± 0,13 |
|
- от минус 40 до минус 20 дБ |
± 0,2 |
|
- от минус 60 до минус 40 дБ |
± 0,33 |
|
- от минус 80 до минус 60 дБ |
± 1,4 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи: - в диапазоне частот от 2 МГц до 4 ГГц: от минус 20 до 5 дБ |
± 0,6° |
|
от минус 40 до минус 20 дБ |
± 1,15° |
|
от минус 60 до минус 40 дБ |
± 2,0° |
|
от минус 80 до минус 60 дБ |
± 10,0° |
|
- в диапазоне частот от 4 ГГц до 6 ГГц: от минус 20 до 5 дБ |
± 0,78° |
|
от минус 40 до минус 20 дБ |
± 1,5° |
|
от минус 60 до минус 40 дБ |
± 2,2° |
|
от минус 80 до минус 60 дБ |
± 10,0° |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения, дБ: - от минус 10 до 0 дБ |
± 0,38 |
|
- от минус 20 до минус 10 дБ |
± 0,8 |
|
- от минус 30 до минус 20 дБ |
± 2,1 |
|
- от минус 40 до минус 30 дБ |
± 5,0 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения: - от минус 10 до 0 дБ |
± 2,6° |
|
- от минус 20 до минус 10 дБ |
± 5,5° |
|
- от минус 30 до минус 20 дБ |
± 16,0° |
|
- от минус 40 до минус 30 дБ |
± 55,0° |
|
Наименование характеристики |
Значение характеристики |
|
Погрешности измерений комплексных значений S-параметров при полной Двухпортовой калибровке комплектом типа N9910X-800, полосе пропускания фильтра НЧ 300 Гц, без применения усреднения и при пониженной выходной мощности измерительных портов (минус 40 | |
|
ДБм) | |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи, дБ - в диапазоне частот от 2 МГц до 4 ГГц: от 20 до 40 дБ |
± 0,11 |
|
от 0 до 20 дБ |
± 0,21 |
|
от минус 20 до 0 дБ |
± 0,36 |
|
от минус 30 до минус 20 дБ |
± 0,7 |
|
от минус 40 до минус 30 дБ |
± 4,0 |
|
- в диапазоне частот от 4 ГГц до 6 ГГц: от 20 до 40 дБ |
± 0,15 |
|
от 0 до 20 дБ |
± 0,25 |
|
от минус 20 до 0 дБ |
± 0,39 |
|
от минус 30 до минус 20 дБ |
± 0,71 |
|
от минус 40 до минус 30 дБ |
± 4,0 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи: - в диапазоне частот от 2 МГц до 4 ГГц: от 20 до 40 дБ |
± 0,7° |
|
от 0 до 20 дБ |
± 1,5° |
|
от минус 20 до 0 дБ |
± 2,5° |
|
от минус 30 до минус 20 дБ |
± 5,0° |
|
от минус 40 до минус 30 дБ - в диапазоне частот от 4 ГГц до 6 ГГц: |
± 35,0° |
|
от 20 до 40 дБ |
± 0,9° |
|
от 0 до 20 дБ |
± 1,7° |
|
от минус 20 до 0 дБ |
± 2,7° |
|
от минус 30 до минус 20 дБ |
± 5,0° |
|
от минус 40 до минус 30 дБ |
± 35,0° |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения, дБ: - от минус 10 до 0 дБ |
± 0,55 |
|
- от минус 20 до минус 10 дБ |
± 1,0 |
|
- от минус 30 до минус 20 дБ |
± 2,7 |
|
- от минус 40 до минус 30 дБ |
± 7,5 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффи- | |
|
циента отражения: - от минус 10 до 0 дБ |
± 3,8° |
|
- от минус 20 до минус 10 дБ |
± 7,2° |
|
- от минус 30 до минус 20 дБ |
± 20,0° |
|
- от минус 40 до минус 30 дБ |
± 180,0° |
|
Погрешности измерений комплексных значений S-параметров при быстрой калибровке (опция 112), | |
|
полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при мощности измерительных портов (5 ДБм) |
повышенной выходной |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи, дБ: - в диапазоне частот от 2 МГц до 4 ГГц: | |
|
от минус 20 до 5 дБ |
± 0,1 |
|
от минус 40 до минус 20 дБ |
± 0,19 |
|
от минус 60 до минус 40 дБ |
± 0,3 |
|
от минус 80 до минус 60 дБ |
± 1,4 |
|
- в диапазоне частот от 4 ГГц до 6 ГГц: от минус 20 до 5 дБ |
± 0,15 |
|
от минус 40 до минус 20 дБ |
± 0,22 |
|
от минус 60 до минус 40 дБ |
± 0,35 |
|
от минус 80 до минус 60 дБ |
± 1,4 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи: - в диапазоне частот от 2 МГц до 4 ГГц: | |
|
от минус 20 до 5 дБ |
± 0,69° |
|
от минус 40 до минус 20 дБ |
± 1,3° |
|
от минус 60 до минус 40 дБ |
± 2,0° |
|
от минус 80 до минус 60 дБ - в диапазоне частот от 4 ГГц до 6 ГГц: |
± 10,0° |
|
от минус 20 до 5 дБ |
± 0,92° |
|
от минус 40 до минус 20 дБ |
± 1,6° |
|
от минус 60 до минус 40 дБ |
± 2,3° |
|
от минус 80 до минус 60 дБ |
± 10,0° |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения, дБ: - в диапазоне частот от 2 МГц до 4 ГГц: | |
|
от минус 10 до 0 дБ |
± 0,5 |
|
от минус 20 до минус 10 дБ |
± 1,1 |
|
от минус 30 до минус 20 дБ |
± 2,9 |
|
от минус 40 до минус 30 дБ |
± 6,9 |
|
Наименование характеристики |
Значение характеристики |
|
- в диапазоне частот от 4 МГц до 6 ГГц: | |
|
от минус 10 до 0 дБ |
± 0,71 |
|
от минус 20 до минус 10 дБ |
± 1,1 |
|
от минус 30 до минус 20 дБ |
± 2,9 |
|
от минус 40 до минус 30 дБ |
± 6,9 |
|
Пределы допускаемой абсолютной погрешности измерений фазы ко- | |
|
эффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона | |
|
модуля коэффициента отражения: | |
|
- в диапазоне частот от 2 МГц до 4 ГГц: | |
|
от минус 10 до 0 дБ |
± 3,3° |
|
от минус 20 до минус 10 дБ |
± 8,0° |
|
от минус 30 до минус 20 дБ |
± 23,0° |
|
от минус 40 до минус 30 дБ |
± 180,0° |
|
- в диапазоне частот от 4 МГц до 6 ГГц: | |
|
от минус 10 до 0 дБ |
± 5,0° |
|
от минус 20 до минус 10 дБ |
± 8,0° |
|
от минус 30 до минус 20 дБ |
± 23,0° |
|
от минус 40 до минус 30 дБ |
± 180,0° |
|
Погрешности измерений комплексных значений S-параметров при быстрой калибровке (оп- | |
|
ция 112), полосе пропускания фильтра ПЧ 300 Гц, без применения усреднения и при пони- | |
|
женной выхоДной мощности измерительных портов (минус 40 ДБм): | |
|
Пределы допускаемой абсолютной погрешности измерений модуля ко- | |
|
эффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона мо- | |
|
дуля коэффициента передачи, дБ: | |
|
- в диапазоне частот от 2 МГц до 4 ГГц: | |
|
от 20 до 40 |
± 0,13 |
|
от 0 до 20 |
± 0,23 |
|
от минус 20 до 0 дБ |
± 0,38 |
|
от минус 30 до минус 20 дБ |
± 0,7 |
|
от минус 40 до минус 30 дБ |
± 4,0 |
|
- в диапазоне частот от 4 МГц до 6 ГГц: | |
|
от 20 до 40 |
± 0,17 |
|
от 0 до 20 |
± 0, 29 |
|
от минус 20 до 0 дБ |
± 0,4 |
|
от минус 30 до минус 20 дБ |
± 0,72 |
|
от минус 40 до минус 30 дБ |
± 4,0 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи |S21| и |S12| (при |S11| = |S22| = 0) для диапазона модуля коэффициента передачи: - в диапазоне частот от 2 МГц до 4 ГГц: от 20 до 40 |
± 0,8° |
|
от 0 до 20 |
± 1,7° |
|
от минус 20 до 0 дБ |
± 2,5° |
|
от минус 30 до минус 20 дБ |
± 5,0° |
|
от минус 40 до минус 30 дБ |
± 35,0° |
|
- в диапазоне частот от 4 МГц до 6 ГГц: от 20 до 40 |
± 1,0° |
|
от 0 до 20 |
± 1,9° |
|
от минус 20 до 0 дБ |
± 2,8° |
|
от минус 30 до минус 20 дБ |
± 5,0° |
|
от минус 40 до минус 30 дБ |
± 35,0° |
|
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения, дБ: - в диапазоне частот от 2 МГц до 4 ГГц: от минус 10 до 0 |
± 0,65 |
|
от минус 20 до минус 10 дБ |
± 1,4 |
|
от минус 30 до минус 20 дБ |
± 3,3 |
|
от минус 40 до минус 30 дБ |
± 8,9 |
|
- в диапазоне частот от 4 МГц до 6 ГГц: от минус 10 до 0 |
± 0,9 |
|
от минус 20 до минус 10 дБ |
± 1,4 |
|
от минус 30 до минус 20 дБ |
± 3,3 |
|
от минус 40 до минус 30 дБ |
± 8,9 |
|
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента отражения |S11| и |S22| (при |S21| = |S12| = 0) для диапазона модуля коэффициента отражения: - в диапазоне частот от 2 МГц до 4 ГГц: от минус 10 до 0 |
± 4,5° |
|
от минус 20 до минус 10 дБ |
± 10,0° |
|
от минус 30 до минус 20 дБ |
± 28,0° |
|
от минус 40 до минус 30 дБ |
± 180,0° |
|
- в диапазоне частот от 4 МГц до 6 ГГц: от минус 10 до 0 |
± 6,0° |
|
от минус 20 до минус 10 дБ |
± 10,0° |
|
от минус 30 до минус 20 дБ |
± 28,0° |
|
от минус 40 до минус 30 дБ |
± 180,0° |
Окончание таблицы 2
|
Наименование характеристики |
Значение характеристики |
|
Количество измерительных каналов |
2 |
|
Тип соединителя |
50 Ом, тип N, розетка |
|
Параметры питания от сети переменного тока:
|
от 100 до 250 от 50 до 60 |
|
Параметры питания от аккумуляторной батареи:
|
Li-ion 10,8 4,6 |
|
Потребляемая мощность, не более:
|
140 14 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от минус 10 до 55 |
|
Масса, кг, не более |
2,7 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
292х188х72 |
