Номер по Госреестру СИ: 37179-08
37179-08 Генераторы шума
(346A, 346B, 346С, 346С opt.K01)
Назначение средства измерений:
Генераторы шума 346А, 346 В, 346С, 346С opt.K01 (далее по тексту - ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности на выходе.
Внешний вид.
Генераторы шума
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист технической документации типографским способом и на лицевую панель ГШ в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений Генераторы шума 346А, 346 В, 346С, 346С opt.K01. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам шума 346А, 346 В, 346С, 346С opt.K01.
1 ГОСТ РВ 51914-2002.
2 Техническая документация изготовителя .
Поверка
Поверкаосуществляется по документу МП 37179-08 «Генераторы шума 346А, 346В, 346С, 346С opt.K01. Методика поверки», утвержденному начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в марте 2008 г.
Основные средства поверки:
-
- государственный первичный эталон единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот 0,002...178,3 ГГц ГЭТ-21-91;
-
- эталон единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,125...12,05 ГГц ВЭ-8-03: диапазон частот от 0,125 до 12,05 ГГц; динамический диапазон от (1 - 1,2)-10’21 до (0,4 - 3)40-19 Вт/Гц; пределы допускаемой погрешности поверки ГШ - рабочих эталонов от 1,8 до 3,8%);
-
- эталон единицы спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 12,05 до 37,5 ГГц ВЭ-32: динамический диапазон от 5 до 75 kTo; НСП 1Д10-2; СКО 640-2;
-
- установка высшей точности единиц комплексного коэффициента передачи и отражения в коаксиальных и волноводных трактах в диапазонах от 10 МГц до 50 ГГц и от 75 до 170 ГГц: пределы допускаемой относительной погрешности измерений КСВН ± 1 % для значений КСВН, меньших 1,1 и ± 1 К % для значений КСВН (К) более 1,1;
-
- вольтметр универсальный В7-54/2 (рег. № 15250-96): диапазон измерений напряжения постоянного тока от 10-6 до 1000 В, пределы допускаемой относительной погрешности ± 0,0015 %; диапазон измерений силы постоянного тока от 10-5 до 2 А, пределы допускаемой относительной погрешности ± 0,015 %; диапазон измерений напряжения переменного тока от 10-3 до 700 В, диапазон частот от 10 Гц до 1 МГц, пределы допускаемой относительной погрешности ± 0,05 %; диапазон измерений силы переменного тока от 10-2 до 2 А,
Лист № 5 Всего листов 5 диапазон частот от 20 Гц до 5 кГц пределы допускаемой относительной погрешности ± 0,15 %;
- источник питания постоянного тока Б5-75 (рег. № 21569-01): диапазон выходного напряжения и силы постоянного тока от 0 до 50 В и от 0 до 5 А соответственно; основная погрешность индикации ± 0,5 В и ± 0,05 А.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23, факс: (495) 583-99-48
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при лавинном пробое p-n перехода диода.
Конструктивно ГШ представляют собой сборку из твердотельного шумового диода, источника питания, обеспечивающего стабильность рабочего тока диода, и аттенюатора для обеспечения необходимых уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенных в общий корпус. ГШ имеют коаксиальный выход с соединителем 3,5 мм (вилка) в соответствии со стандартами МЭК и ГОСТ РВ 51914-2002. Генераторы шума 346С opt.KOI имеет коаксиальный выход с соединителем типа I (2,4 мм - вилка) в соответствии с ГОСТ РВ 51914-2002.
Питание ГШ осуществляется через соединитель типа V (BNC - розетка).
При выпуске ГШ подвергаются индивидуальной калибровке по уровню спектральной плотности мощности шумового радиоизлучения.

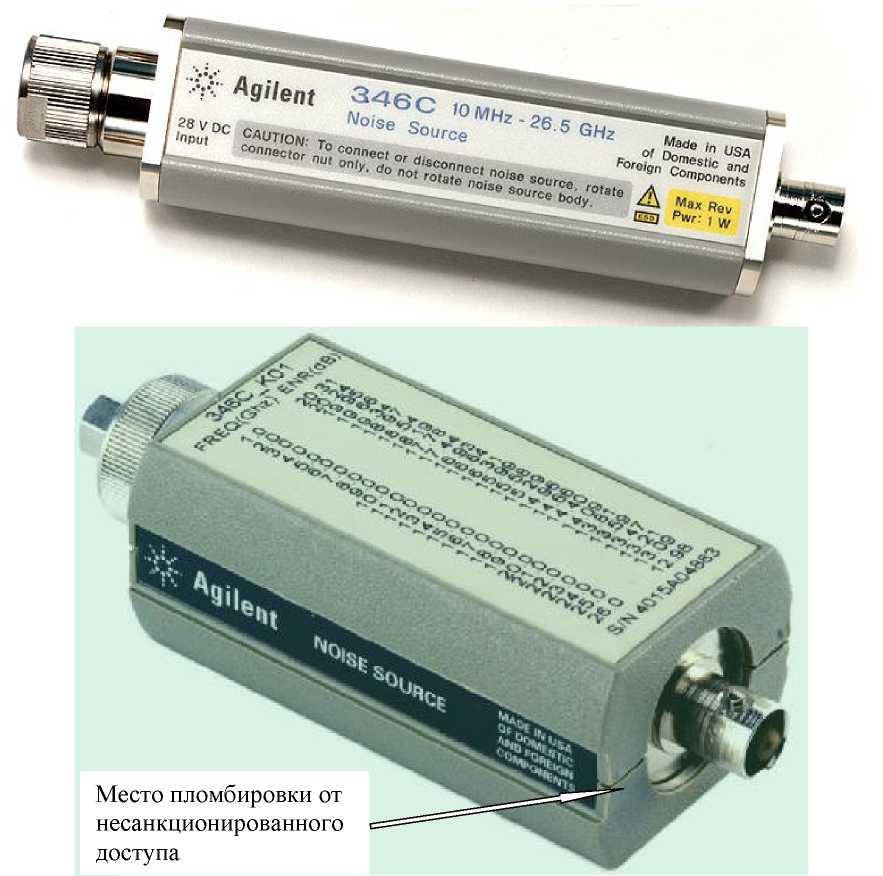

Внешний вид ГШ с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведен на рисунках 1 и 2. При оформлении внешнего вида ГШ могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
--_ ,”1Л^ Пм1
Место нанесения знака об утверждении типа
?8 V Dr' zs
,n₽u' С c^UT'0N: То cO"nector пГ°
Рисунок 1
Место пломбировки от несанкционированного доступа
Рисунок 2
В комплект поставки входят:
-
- генератор шума 346А (или 346В, или 346С, или 346С opt.K01) - 1 шт. (по заказу);
-
- диск с файлом параметров ГШ - 1 шт.;
-
- техническая документация изготовителя - 1 комплект;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
ГШ приведены в таблице 1. Таблица 1
Наименование характеристики |
Значение характеристики |
Диапазон частот: - ГШ 346А, 346B |
от 0,01 до 18 |
- ГШ 346С |
от 0,01 до 26,5 |
- ГШ 346С opt.K01 |
от 1 до 50 |
Уровень СПМШ, дБ1): - ГШ 346А |
от 4,5 до 6,5 |
- ГШ 346В |
от 14 до 16 |
- ГШ 346С |
от 12 до 17 |
- ГШ 346С opt.KOl |
от 20 до 7 |
Продолжение таблицы 1
Наименование характеристики |
Значение характеристики |
Пределы допускаемой абсолютной погрешности генерируемого уровня СПШМ (при доверительной вероятности 0,9), дБ: - ГШ 346А: | |
в диапазоне частот от 0,01 до 1,5 ГГц |
± 0,21 |
в диапазоне частот от 1,5 до 7,0 ГГц |
± 0,20 |
в диапазоне частот от 7,0 до 18,0 ГГц |
± 0,27 |
- ГШ 346В: | |
в диапазоне частот от 0,01 до 1,5 ГГц |
± 0,20 |
в диапазоне частот от 1,5 до 3,0 ГГц |
± 0,19 |
в диапазоне частот от 3,0 до 7,0 ГГц |
± 0,20 |
в диапазоне частот от 7,0 до 18,0 ГГц |
± 0,23 |
- ГШ 346С: | |
в диапазоне частот от 0,01 до 1,5 ГГц |
± 0,22 |
в диапазоне частот от 1,5 до 3,0 ГГц |
± 0,19 |
в диапазоне частот от 3,0 до 7,0 ГГц |
± 0,20 |
в диапазоне частот от 7,0 до 18,0 ГГц |
± 0,28 |
в диапазоне частот от 18,0 до 26,5 ГГц |
± 0,34 |
- ГШ 346С opt.K01: | |
в диапазоне частот от 1 до 1,5 ГГц |
± 0,22 |
в диапазоне частот от 1,5 до 3,0 ГГц |
± 0,19 |
в диапазоне частот от 3,0 до 7,0 ГГц |
± 0,20 |
в диапазоне частот от 7,0 до 18,0 ГГц |
± 0,28 |
в диапазоне частот от 18,0 до 26,5 ГГц |
± 0,34 |
в диапазоне частот от 26,5 до 42,0 ГГц |
± 0,40 |
в диапазоне частот от 42,0 до 50,0 ГГц |
± 0,50 |
КСВН выхода, не более: - ГШ 346А, 346B: | |
в диапазоне частот от 0,01 до 0,03 ГГц |
1,3 |
в диапазоне частот от 0,03 до 5,0 ГГц |
1,15 |
в диапазоне частот от 5,0 до 18,0 ГГц |
1,25 |
- ГШ 346С: | |
в диапазоне частот от 0,01 до 18,0 ГГц |
1,25 |
в диапазоне частот от 18,0 до 26,5 ГГц |
1,35 |
- ГШ 346С opt.K01: | |
в диапазоне частот от 1 до 20 ГГц |
1,35 |
в диапазоне частот от 20 до 26,5 ГГц |
1,40 |
в диапазоне частот от 26,5 до 50,0 ГГц |
1,50 |
Номинальное значение выходного сопротивления, Ом |
50 |
Сила потребляемого тока (в режиме непрерывного генерирования), мА, не более: | |
ГШ 346А, 346B |
30 |
ГШ 346С, 346С opt.K01 |
45 |
Напряжение питания от сети постоянного тока, В |
28±1 |
Габаритные размеры (длинахширинахвысота), мм, не более |
140х21х31 |
Масса, кг, не более |
0,1 |
Лист № 4 Всего листов 5 Окончание таблицы 1
Наименование характеристики |
Значение характеристики |
Рабочие условия эксплуатации
|
от 0 до 55 до 90 |
Примечание - 1) - Уровень СПМШ ГШ приведен изготовителем для значения стандартной шумовой температуры То=290 °С в соответствии со стандартом IEEE. Для привязки к действующей в Российской Федерации государственной поверочной схеме для средств измерений СПМШ в диапазоне частот от 0,002 до 178,3 ГГц (МИ 2171-91) уровень СПМШ ГШ должен быть рассчитан с учетом поправки, учитывающей различие значений нормальных комнатных температур, принятых в соответствии со стандартом IEEE и ГОСТ 9249-59. В Российской Федерации принято значение То=293,15 К (20 °С) |
