Номер по Госреестру СИ: 53170-13
53170-13 Источники питания модульные
(N6700 мод. N6755А, N6756А, N6763А, N6764А, N6765А, N6766А, N6777А)
Назначение средства измерений:
Источники питания постоянного тока модульные серии N6700 модификаций N6755А, Х6756А. Х6763А. Х6764А. Х6755А. Х6766А. Х6777А (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока с одновременным измерением выходных величин.
Внешний вид.
Источники питания модульные
Рисунок № 1
Внешний вид.
Источники питания модульные
Рисунок № 2
Внешний вид.
Источники питания модульные
Рисунок № 3
Внешний вид.
Источники питания модульные
Рисунок № 4
Внешний вид.
Источники питания модульные
Рисунок № 5
Внешний вид.
Источники питания модульные
Рисунок № 6
Внешний вид.
Источники питания модульные
Рисунок № 7
Внешний вид.
Источники питания модульные
Рисунок № 8
Программное обеспечение
Источники питания работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для мультиметров цифровых и124хА/В |
intuiLink for Frequency Counters |
1.2.2 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель корпуса источника питания методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Источники питания постоянного тока модульные серии N6700 модификаций Ж755А, \6756А. N6763А, А6764А. \6755А. А6766А. А6777А . Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока модульным серии N6700
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10-16 до 30 А.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 5317С-13 «ГСИ. Источники питания постоянного тока модульные серии N6700 модификаций Ы6755А, Ы6756А, Ы6763А, Ы6764А, Ы6755А, Ы6766А, Ы6777А. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Основные средства поверки:
-
- микровольтметр В3-57 (рег. № 7657-80) диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной к концу поддиапазона погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30-300 мВ);
-
- вольтметр универсальный В7-78/1 (рег. № 54147-12): диапазон рабочих частот от 3 Гц до 300 кГц, пределы измерений напряжения переменного тока 1000 мВ, 1, 10, 100 и 750 В, пределы допускаемой относительной погрешности 0,09 % для частот от 10 Гц до 20 кГц и (0,17 - 4,5) % для остальных частот;
-
- нагрузка электронная АКИП-1302 (1303) (рег. № 38205-08), диапазон установки значений мощности нагрузки от 0 до 300,0 Вт, пределы допускаемой погрешности установки мощности нагрузки ± (0,005Туст +0,005Тпред) Вт, где Руст - значение мощности, установленной на нагрузке, Рпред - значение предела устанавливаемой мощности;
-
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл. т. 0,02.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», МалайзияBayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
По принципу действия источники питания относятся к импульсным источникам питания.
Источники питания являются электронными устройствами различной мощности, формирующими на выходе из напряжения сети питания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
Конструктивно источники питания представляют собой крейтовую систему и состоят из базового блока (модификации Х6700В. N6701 А. Х6702А или Х6705В) и встраиваемых сменных модулей (модификации Х6755А. Х6756А. Х6763А. Х6764А. Х6755А. Х6766А. Ж777А). Это дает возможность гибко изменять конфигурацию системы в зависимости от поставленной задачи при полной аппаратной совместимости всех компонентов.
Базовые блоки Х6700В. N6701 А. Х6702А (рег. № 38545-08, низкопрофильное стоечное исполнение) имеют четыре посадочных места под встраиваемые сменные модули. Максимально допустимая выходная мощность блоков составляет 400, 600 и 1200 Вт соответственно.
Базовый блок Х6705В (рег. № 48606-11, настольное исполнение) содержит четыре посадочных места для установки встраиваемых сменных модулей и объединяет в одном приборе возможности четырех источников питания, цифрового мультиметра, осциллографа, генератора сигналов произвольной формы и регистратора данных. Максимально допустимая выходная мощность блока составляет 600 Вт.
Модификации встраиваемых сменных модулей источников питания отличаются между собой метрологическими и техническими характеристиками. В зависимости от от выходной мощности они занимают одно или два посадочных места в базовом блоке. Незанятые посадочные места в базовом блоке закрываются специальными фальш-панелями.
Особенности модификаций:
-
- модификация Ж777А - базовые характеристики;
-
- модификации N6755A, N6756A - автоматический выбор пределов, малый уровень шума и повышенная точность, высокая скорость измерения выходных параметров;
-
- модификации N6763 A, N6764A, N6765A, N6766A - прецизионные характеристики.
Управление режимами работы источников питания осуществляет встроенный в базовый блок микропроцессор. Источники питания могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка выходных напряжений и тока осуществляются независимо друг от друга. В источниках питания реализована функция задержки включения/выключения выхода.
Источники питания могут работать совместно в режиме «Master/Siave» с помощью последовательного или параллельного соединений. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Внешний вид источников питания с указанием мест нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа приведен на рисунках 1 - 5.
При оформлении внешнего вида источников питания могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Место нанесения знака утверждения типа
Место пломбировки

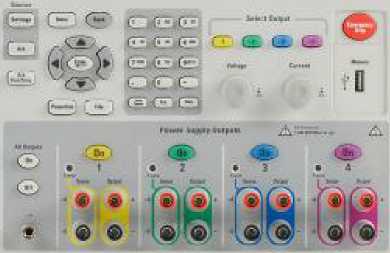

Рисунок 1 - Внешний вид лицевой панели базового блока N6705B источников питания

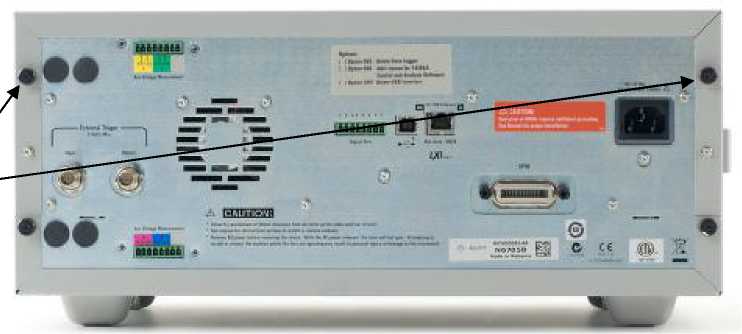

Рисунок 2 - Внешний вид задней панели базового блока N67058 источников питания
Место нанесения знака утверждения типа

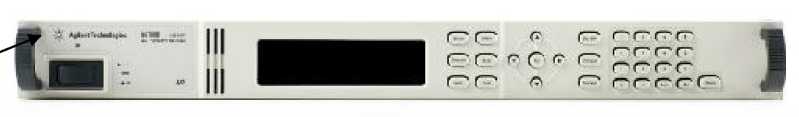

Рисунок 3 - Внешний вид лицевой панели базовых блоков N6700B, N6701А, N6702A источни-

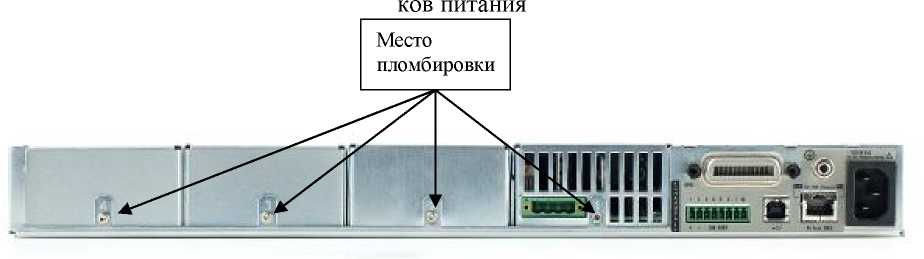

Рисунок 4 - Внешний вид задней панели базовых блоков N6700B, N6701 А, N6702A источни-
ков питания
модули N6755A, N6763, N6764, N6765
Ж
модули N6756A, N6766

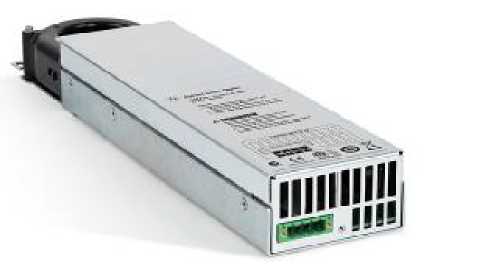

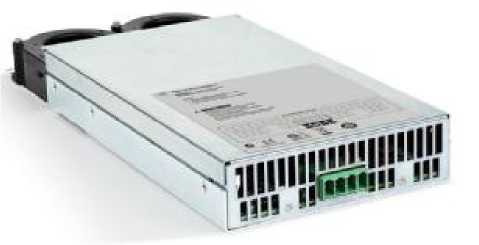

Рисунок 5 - Внешний вид встраиваемых сменных модулей источников питания
В комплект поставки входят:
- источник питания постоянного тока модульный серии N6700 в составе: базовый блок модификации N6700B или N6701A, или \6702А.или N6705B (по заказу); встраиваемые моду
ли модификаций №755А, \6756А. А6763А. Ж764А, №755А, А6766А. А6777А - 1 шт.;
-
- реле отключения (опция) - 1 шт.;
-
- реле отключения и смены полярности (опция) - 1 шт.;
-
- руководство по эксплуатации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
источников приведены в
таблицах 2 - 7.
Таблица 2 - Выходные параметры встраиваемых сменных модулей источников питания
Модификация |
Диапазон установки выходного напряжения, В |
Диапазон установки выходного тока, А |
Максимальная выходная мощность, Вт |
N6755A |
0-20 |
0-50 |
500 |
N6756A |
0-60 |
0-17 |
500 |
N6763A |
0-20 |
0-50 |
300 |
N6764A |
0-60 |
0-20 |
300 |
N6765A |
0-20 |
0-50 |
500 |
N6766A |
0-60 |
0-17 |
500 |
N6777A |
0-150 |
0-2 |
300 |
Таблица 3 - Метрологические характеристики встраиваемых сменных модулей источников в режиме стабилизации выходного напряжения
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока, ± |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения (СКЗ), мВ | |
при изменении напряжения питания, мВ |
при изменении тока нагрузки, мВ | |||
N6755A |
(0,0006^иуст +10 мВ) |
± 0,5 |
± 2 |
1 |
N6756A |
(0,0006^иуст+25 мВ) |
± 1,2 |
± 2 |
1 |
N6763A |
(0,0003^иуст +5 мВ) |
± 0,5 |
± 2 |
1 |
N6764A |
(0,0003/Пуст +12 мВ) |
± 1,2 |
± 2 |
1 |
N6765A |
(0,0003^иуст +5 мВ) |
± 0,5 |
± 2 |
1 |
N6766A |
(0,0003/Пуст +12 мВ) |
± ± 1,2 |
± 2 |
1 |
N6777A |
(0,00Пиуст +150 мВ) |
± 15 |
± 68 |
27 |
Примечание - Uycr - значение воспроизводимого напряжения |
Таблица 4 - Метрологические характеристики встраиваемых сменных модулей источников питания в режиме стабилизации выходного постоянного тока
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведения выходного постоянного тока |
Нестабильность выходного постоянного тока |
Уровень пульсаций выходного напряжения (СКЗ), мВ | |
при изменении напряжения питания, мА |
при изменении напряжения на нагрузке, мА | |||
N6755A |
± (0,001-1уст+30 мА) |
± 5 |
± 12 |
10 |
N6756A |
± (0,001 '1уст +12 мА) |
± 2 |
± 5 |
4 |
N6763A |
± (0,001 • 1уст +15 мА) |
± 5 |
± 12 |
10 |
N6764A |
± (0,00075^1уст +4 мА) |
± 2 |
± 5 |
4 |
N6765A |
± (0,001 • 1уст +15 мА) |
± 5 |
± 12 |
10 |
N6766A |
± (0,00075^1уст +4 мА) |
± 2 |
± 5 |
4 |
N6777A |
± (0,0015^1уст +30 мА) |
± 1 |
± 6 |
6 |
Примечание - 1уст - значение воспроизводимой силы постоянного тока
Лист № 5
Всего листов 7 Таблица 5 - Метрологические характеристики встраиваемых сменных модулей источников
питания в режиме измерения выходных величин
Модификация |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, ± |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, ± |
N6755A |
(0,001-1+30 мА) |
(0,0005/U+10 мВ) |
N6756A |
(0,001-1 +8 мА) |
(0,0005/U +25 мВ) |
N6763A |
(0,001-1 +10 мА) |
(0,0003/U +10 мВ) |
N6764A |
(0,001-I‘+5 мА) |
(0,0003/U +25 мВ) |
N6765A |
(0,001-1+10 мА) |
(0,0003/U +10 мВ) |
N6766A |
(0,001-1 +5 мА) |
(0,0003/U +25 мВ) |
N6777A |
(0,0015-1 +6 мА) |
(0,001-U +150 мВ) |
Примечания
|
Таблица 6 - Дополнительные погрешности
Модификация |
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока/ °С, ± |
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока/ °С, ± |
N6755A |
(0,000064+30 мкА) |
(0,00005/U+85 мкВ) |
N6756A |
(0,000064 +12 мкА) |
(0,00005/U +100 мкВ) |
N6763A |
(0,0000254 +21 мкА) |
(0,000023/U +53 мкВ) |
N6764A |
(0,000025-1+7 мкА) |
(0,000023/U +73 мкВ) |
N6765A |
(0,0000254+21 мкА) |
(0,000023/U +53 мкВ) |
N6766A |
(0,0000254 +7 мкА) |
(0,000023/U +73 мкВ) |
N6777A |
(0,00001-1 +0,05 мА) |
(0,0001-U +0,5 мВ) |
Примечания
|
Таблица 7 - Технические характеристики источников питания
Наименование характеристики |
Значение характеристики |
Напряжение питания (частота) переменного тока |
от 100 до 240 В (50/60/400 Гц) |
Габаритные размеры (длина х ширина х высота), мм, не бо- | |
лее: | |
- N6755,\, К6756А, N6763А, А6764А, №755А, Ж766А |
348,5 x 155,5 x 42,1 |
- А6777А |
345,3 x 77,5 x 42,1 |
Масса, кг, не более: | |
- N6755,\, К6756А, N6763А, А6764А, №755А, А6766А |
2 |
- А6777А |
1,3 |
Рабочие условия эксплуатации: | |
температура окружающего воздуха, °С |
от 0 до 55 |
относительная влажность воздуха, %, не более |
95 |
