Номер по Госреестру СИ: 45835-10
45835-10 Вольтметры-дискретизаторы
(L4532A, L4534A)
Назначение средства измерений:
Вольтметры-дискретизаторы L4532А, L4534А (далее - вольтметры) предназначены для измерений напряжения постоянного тока и оцифровки сигналов при испытании электронных устройств.
Внешний вид.
Вольтметры-дискретизаторы
Рисунок № 1
Внешний вид.
Вольтметры-дискретизаторы
Рисунок № 2
Программное обеспечение
Вольтметры работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для вольтметров-дискретизаторов L4532A, L4534A |
Agilent Command Expert Downloads |
1.0 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса вольтметра методом трафаретной печати со слоем защитного покрытия.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Вольтметры-дискретизаторы L4532А, L4534А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам-дискретизаторам L4532A, L4534A-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 Техническая документация изготовителя.
Лист № 4
Всего листов 4
Поверка
Поверкаосуществляется в соответствии с документом МП-196/447-2010 «Вольтметры-дискретизаторы L4532A, L4534A. Методика поверки», утвержденным ГЦИ СИ ФГУ «РОСТЕСТ-МОСКВА» в октябре 2010 г. и входящим в комплект поставки.
Основное средство поверки:
- калибратор универсальный FLUKE 5520А (рег. № 23346-02), диапазон напряжений постоянного тока от 0 до ± 1020 В, пределы допускаемой относительной погрешности ± 0,0012 %, диапазон значений постоянного тока от 0 до ± 20,5 А, пределы допускаемой относительной погрешности ± 0,01 %.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Вольтметры представляют собой портативные многофункциональные электроизмерительные приборы, конструктивно выполненные в специальном металлическом ударопрочном корпусе. На лицевой панели вольтметров расположена кнопка включения, дисплей, который индуцирует две строки по 16 символов в каждой. В верхней строке индицируется состояние вольтметра, а в нижней строке отображаются сообщения о ходе обновления встроенной программы, а также индикатор ошибок. На левой стороне задней панели вольтметра расположены: у двухканального L4532А расположены два соединительных разъёма для каналов 1 и 2; у четырёхканального L4534А слева расположены четыре соединительных разъёма для каналов 1, 2, 3 и 4.
На правой стороне задней панели расположены следующие разъёмы: сервисный, доступа для переустановки локальной сети, два коммуникационных, сетевого кабеля, клемма заземления.
Для проведения измерений вольтметры непосредственно подключают к измеряемой цепи. Вольтметры регистрируют аналоговые сигналы во время испытания, преобразуют их в цифровую форму и сохраняют в памяти цифровые данные для последующей обработки с помощью вычислительной техники.
Принцип работы вольтметра заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчёта измеряемого параметра.
Отличие модификаций вольтметров L4532А, L4534А заключается в различных функциональных возможностях и технических характеристиках.
Внешний вид вольтметров с указанием места нанесения знака утверждения типа и места пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
При оформлении внешнего вида могут использоваться как логотипы компании Agilent Technologies, так и компании Keysight Technologies.

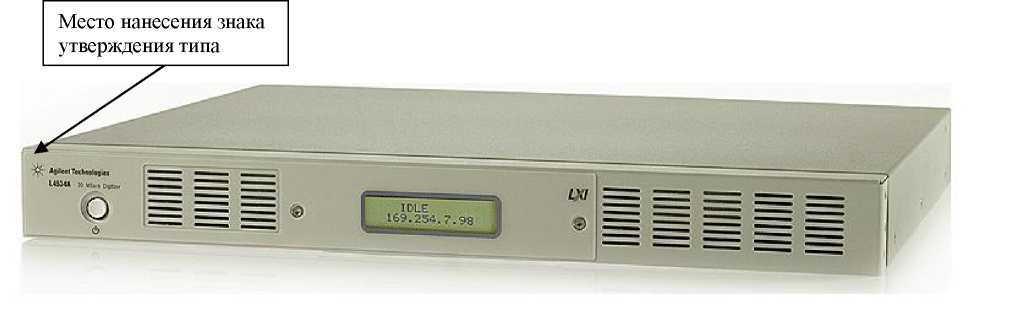

Рисунок 1 - Внешний вид передней панели вольтметров
Место пломбировки

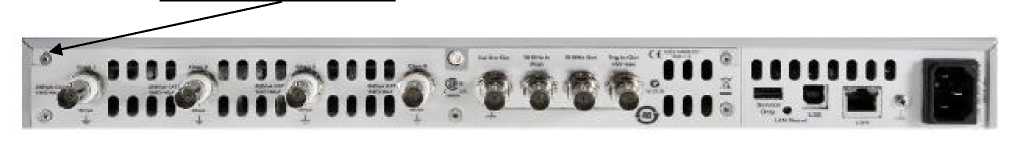

Рисунок 2 - Внешний вид задней панели мультиметров
Комплект поставки вольтметров приведен в таблице 4. Таблица 4
Наименование |
Количество, шт. |
Вольтметр-дискретизатор L4532A (или L4534A - по заказу) |
1 |
Сетевой кабель |
1 |
Компакт-диск с библиотекой ввода-вывода IO Libraries |
1 |
Компакт-диск с технической документацией Agilent L4532A/34A Product Reference |
1 |
Руководство по эксплуатации Agilent L4532A/34A Users's Guide |
1 |
Методика поверки |
1 |
Паспорт |
1 |
вольтметров представлены в табли -цах 2 и 3.
Таблица 2 - Метрологические характеристики вольтметров
Функция вольтметра |
Предел измерений |
Разрешение |
Пределы допускаемой погрешности измерений при температуре (23 ± 5) 0С |
Пределы допускаемой дополнительной погрешности измерений при | ||
температ0уре свыше 8 0 С |
до 18 0 С и | |||||
± % от показания |
± % от предела измерений |
± % от показания |
± % от предела измерений | |||
Измерение |
250 мВ |
0,01 мВ |
0,10 |
0,30 |
0,10 |
0,015 |
напряжения |
500 мВ |
0,01 мВ |
0,10 |
0,20 |
0,10 |
0,010 |
постоянно- |
4 В, 64 В |
0,01 В |
0,10 |
0,30 |
0,10 |
0,015 |
го тока |
8 В, 128 В |
0,01 В |
0,10 |
0,20 |
0,10 |
0,010 |
1 В, 2 В, 16 В, 32 В, 256 В |
0,01 В |
0,10 |
0,12 |
0,10 |
0,010 |
Таблица 3 - Технические характеристики вольтметров
Наименование характеристики |
Значение характеристики |
Напряжение питание, В |
(100, 120, 220, 240) ± 10 % |
Габаритные размеры( ширинах высота хдлина), мм, не более |
425,7x44,5x367,9 |
Масса, г, не более:
|
3300 3630 |
Условия эксплуатации и хранения:
|
от 0 до 55 от минус 40 до плюс 70 от 20 до 95 |
|
