Номер по Госреестру СИ: 39239-08
39239-08 Источники питания постоянного тока
(Agilent 6621A, 6622A, 6623A, 6624A, 6625A, 6626A, 6627A, 6628A, 6629A)
Назначение средства измерений:
Источники питания постоянного тока Agilent 6621А, 6622А, 6623А, 6624А, 6625А, 6626А, 6627А, 6628А, 6629А (далее по тексту - источники) предназначены для воспроизведения напряжения и силы постоянного тока и питания радиотехнических устройств стабилизированным постоянным напряжением и током.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Программное обеспечение
Источники работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для источников питания постоянного тока Agilent 662хА |
VXIPlug&Play Driver for 662xA Power Supplies |
B.00.00 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и маркируется на передней панели в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Источники питания постоянного тока Agilent 6621А, 6622А, 6623А, 6624А, 6625А, 6626А, 6627А, 6628А, 6629А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока Agilent 6621А, 6622А, 6623А, 6624А, 6625А, 6626А, 6627А, 6628А, 6629А
-
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
2 ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А.
-
3 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом «Источники питания постоянного тока Agilent 6621А, 6622А, 6623А, 6624А, 6625А, 6626А, 6627А, 6628А, 6629А. Методика поверки. МП-080/447-2008», утвержденным руководителем ГЦИ СИ ФГУ «РОСТЕСТ - МОСКВА» в ноябре 2008 г.
Основные средства поверки:
-
- цифровой мультиметр АРРА-109 (рег. № 20085-11), диапазон напряжения постоянного тока от 20 мВ до 1000 В, пределы допускаемой относительной погрешности измерений напряжения ± 0,05 %, диапазон силы постоянного тока от 20 мА до 10 А, пределы допускаемой относительной погрешности измерений силы постоянного ± 0,06 %;
-
- нагрузка электронная программируемая PEL-300 (рег. № 20480-07), диапазон установки значений максимальной мощности от 1 до 300 Вт; диапазон установки значений входного напряжения от 3 до 60 В; пределы допускаемой абсолютной погрешности установки входного напряжения ± 0,1 В; пределы допускаемой абсолютной погрешности измерений входного напряжения ± 0,12 В; диапазон установки значений входного тока от 0,006 до 60 А; пределы допускаемой абсолютной погрешности установки входного тока ± (0,0016 - 0,16) А; пределы допускаемой абсолютной погрешности измерений входного тока ± (0,004 - 0,16) А; диапазон установки значений сопротивления от 0,05 до 1000 Ом; пределы допускаемой абсолютной погрешности установки сопротивления ± (0,051 - 51) А;
-
- катушка электрического сопротивления Р310 (рег. № 1162-58), номинальные значения сопротивления 0,001 Ом, 0,01 Ом, к.т. 0,01;
-
- микровольтметр В3-57 (рег. № 7657-80), диапазон измерений напряжения от 0,01 мВ до 300 В, пределы допускаемой приведенной погрешности измерений напряжения: ± 4,0 % (0,03 В), ± 2,0 % (0,1-0,3 мВ, 1-300 В), ± 1,5 % (1-10 мВ), ± 1,0 % (30-300 мВ).
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
Источники представляют собой программируемые, регулируемые источники постоянного тока и напряжения с несколькими выходами.
Управление и контроль за режимами работы источников осуществляет встроенный микропроцессор. На передней панели источников питания расположены:
-
- жидкокристаллический цифровой индикатор для отображения параметров напряжения и тока на выходе в цифровом виде;
-
- светодиодные сигнализирующие индикаторы для отображения состояния источника в процессе работы;
-
- клавиша включения/выключения источника;
-
- функциональные клавиши и поворотные переключатели, с помощью которых производится настройка уровня выходного напряжения или тока.
На задней панели источников расположены:
-
- выходные разъёмы положительной и отрицательной полярности;
-
- разъём питания от сети переменного тока;
-
- разъём GPIB;
-
- вентилятор, предназначенный для воздушного охлаждения источника.
Отличие моделей источников друг от друга заключается в разных значениях выходных параметров напряжений и токов.
Внешний вид источников разных моделей одинаков и приведен на рисунках 1 и 2 с указанием места нанесения знака утверждения типа и мест пломбировки от несанкционированного доступа.
При оформлении внешнего вида источников могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

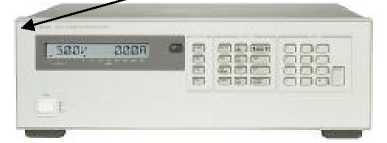

Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид источников

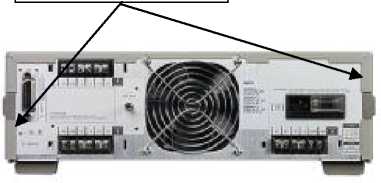

Место пломбировки
Рисунок 2 - Задняя панель источников
Комплект поставки приведен в таблице 4. Таблица 4
Наименование |
Количество |
Источник питания постоянного тока Agilent 6621А (или 6622А, или 6623А, или 6624А, или 6625А, или 6626А, или 6627А, или 6628А, или 6629А - по заказу) |
1 |
Сетевой шнур |
1 |
Компакт-диск с программным обеспечением для автоматизации |
1 |
Компакт-диск со справочной информацией |
1 |
Руководство по эксплуатации |
1 |
Методика поверки |
1 |
Паспорт |
1 |
Метрологические характеристики источников приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики источников в режиме стабилизации выходного напряжения постоянного тока
Модель источни ка |
Выход, Вт |
Максимальное напряжение на выходе, (низкий/высокий диапазон) |
Пределы допускаемой абсо лютной погрешности установки выходного напряжения постоянного тока |
Нестабильность выходного напряжения постоянного тока |
Уровень пульсаций выходного напряжения | |
при изменении напряжения питания |
при изменении напряжения нагрузки | |||||
6621А, |
40 |
7 В/20 В |
± (0,0006 • иуст+ 19 мВ) | |||
6622А, |
40 |
20 В/50 В |
± (0,0006 • Иуст+ 50 мВ) | |||
6623А, |
80 |
7 В/20 В |
± (0,0006 • Иуст+ 19 мВ) |
± (0,0001 • UyCT+ |
± 2 мВ | |
6624А, |
80 |
20 В/50 В |
± (0,0006 • Иуст+ 50 мВ) |
+1 мВ) | ||
6627А |
105 |
35 В/- |
± (0,0006 • иуст+ 35 мВ) | |||
6625А, |
25 |
7 В/50 В |
± (0,00016 • ИуСТ+ 1,5 мВ)/ |
± 0,5 мВ | ||
6626А, |
± (0,00016 • Иуст+ 10 мВ) | |||||
6628А, 6629А, |
50 |
16 В/50 В или 16 В |
± (0,00016 • Иуст+ 3 мВ)/ ± (0,00016 • Иуст+ 10 мВ) |
± 0,5 мВ |
Примечание - иуст. — значение воспроизводимого напряжения постоянного тока
Таблица 3 -Метрологические характеристики источников в режиме стабилизации выходного постоянного тока.
Модель источника |
Выход, Вт |
Максимальный ток на выходе, (низкий/высокий диапазон) |
Пределы допускаемой абсолютной погрешности установки выходного постоянного тока |
Нестабильность выходного постоянного тока |
Уровень пульсаций выходного тока | |
при изменении напряжения питания |
при изменении напряжения нагрузки | |||||
6621А, |
40 |
5 А/2 А |
± (0,0016 • 1уст + 50 мА) |
± 1 мА | ||
6622А, |
40 |
2 А/0,8 А |
± (0,0016 • 1уст + 20 мА) |
± 0,5 мА | ||
6623А, |
80 |
10 А/4 А |
± (0,0016 • 1уст + 100 мА) |
± (0,0006 • 1уст + |
± 2 мА |
± 1 мА |
6624А, |
80 |
4 А/2 А |
± (0,0016 • 1уст + 40 мА) |
1 мА) |
± 1 мА | |
6627А |
105 |
3 А/- |
± (0,0016 • 1уст + 30 мА) |
± 2 мА | ||
6625А, 6626А, |
25 |
15 мА/500 мА |
± (0,0004 • 1уст + 15 мкА)/ ± (0,0004 • 1уст + 100 мкА) |
± 0,005 мА | ||
6628А, 6629А, |
50 |
200 мА/1 или 2 А |
± (0,0004 • 1уст + 185 мкА)/ ± (0,0004 • 1уст + 500 мкА) |
± 0,01 мА |
± 0,1 мА | |
Примечание - I |
уст — значение воспроизводимой силы постоянного тока |
Общие технические характеристики:
-
- габаритные размеры (высотахширинахглубина), мм, не более.................... 426x133x498;
-
- масса, кг, не более....................................................................................... 17,4;
-
- номинальное напряжение сети питания переменного тока, В............................. 220/380;
-
- частота сети питания переменного тока, Гц.................................................от 50 до 60.
Рабочие условия эксплуатации:
-
- температура окружающего воздуха, оС......................................................от 0 до 40;
-
- относительная влажность окружающего воздуха, %..............от 30 до 90 (без конденсации);
-
- высота над уровнем моря, м, не более................................................................ 3000.
