Номер по Госреестру СИ: 38427-09
38427-09 Осциллографы цифровые
(DSO 7012A, DSO 7014A, DSO 7032A, DSO 7034A, DSO 7052A, DSO 7054A, DSO 7104A, MSO 7012A, MSO 7014A, MSO 7032A, MSO 7034A, MSO 7052A, MSO 7054A, MSO 7104A)
Назначение средства измерений:
Осциллографы цифровые DSO 7012А, DSO 7014А, DSO 7032А, DSO 7034А, DSO 7052А, DSO 7054А, DSO 7104А, MSO 7012А, MSO 7014А, MSO 7032А, MSO 7034А, MSO 7052А, MSO 7054А, MSO 7104А (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим и логическим каналам.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
ПО для осциллографов цифровые DSO/MSO 70ххА |
InfiniiVision 7000 Series Oscilloscope Software |
System version: 6.16.0001 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уров-
ню «А» по МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и лицевую панель осциллографа типографским способом или специальным штампом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO 7012А, DSO 7014А, DSO 7032А, DSO 7034А, DSO 7052А, DSO 7054А, DSO 7104А, MSO 7012А, MSO 7014А, MSO 7032А, MSO 7034А, MSO 7052А, MSO 7054А, MSO 7104А
1 Техническая документация изготовителя.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31.
Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
В основе работы осциллографов лежит применение патентованной архитектуры Agilent MegaZoom III, построенной на базе микроконтроллера памяти MegaZoom.
Принцип работы осциллографа заключается в аналого-цифровом преобразовании входного сигнала с помощью высокоскоростного АЦП параллельного типа, предварительной аппаратной обработки сигнала с помощью микроконтроллера памяти MegaZoom и записи сигнала в высокоскоростную память осциллографа. В результате обработки сигнала с помощью MegaZoom, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране осциллографа. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран, без искажения измерительной информации. В случае останова осциллографа и изменения режима или настроек осциллографа из высокоскоростной памяти извлекается новый участок сигнала и пересылается в центральный процессор для отображения на экране.
Осциллографы этой серии делятся на 2 группы - цифровые осциллографы с префиксом DSO и цифровые осциллографы с префиксом MSO. Цифровые осциллографы DSO представляют собой 2- или 4-канальные цифровые осциллографы. Цифровые осциллографы MSO - это 2- или 4-канальные цифровые осциллографы со встроенным 16 канальным логическим анализатором, предназначенным для анализа временных диаграмм. Сочетание аналоговых и логических каналов с возможностью одновременного запуска всех каналов и отображения их на экране позволяет проводить наблюдение и анализ сложных взаимодействий между сигналами разных типов при разработке устройств на основе микроконтроллерных модулей или программируемых вентильных матриц.
На передней панели осциллографа расположен цветной ЖК дисплей тонкопленочной технологии для визуального отображения сигнала; ряд кнопок, обеспечивающих выбор режима работы и установку параметров, гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти, а также гнезда для подачи аналоговых сигналов, гнездо сигнала внешней синхронизации. Гнездо для подключения логических каналов находится на задней панели осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерения на экран дисплея.
Осциллографы обеспечивают возможность подключения к персональному компьютеру и программирования через интерфейс USB, LAN.
Осциллографы позволяют сохранять в своей внутренней памяти или на внешнем ПК: установки осциллографа, копии экрана и осциллограммы.
Внешний вид осциллографов приведен на рисунках 1, 2.
При оформлении внешнего вида приборов могут использоваться логотипы компаний
Лист № 2
Всего листов 10 «Agilent Technologies» или «Keysight Technologies».
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Место нанесения знака утверждения типа

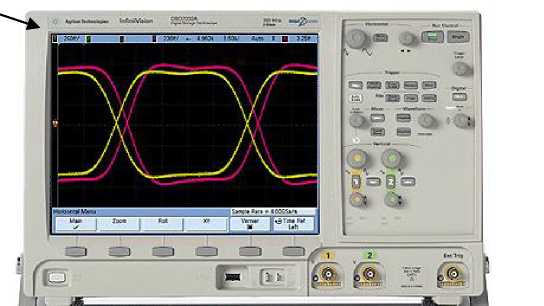

Рисунок 1 - Внешний вид 2-канальных осциллографов
Место нанесения знака утверждения типа

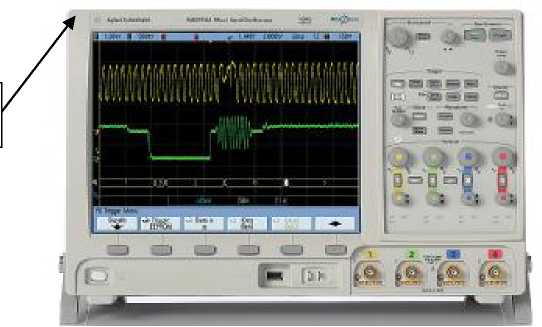

Рисунок 2 - Внешний вид 4-канальных осциллографов
Место пломбировки

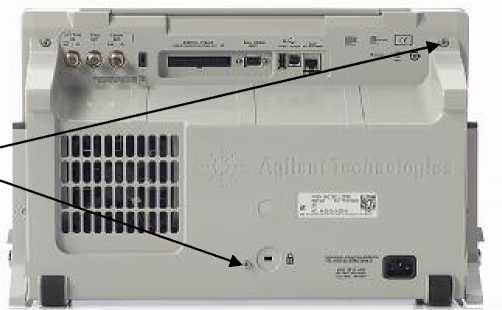

Рисунок 3 - Внешний вид задней панели осциллографов
Лист № 3
Всего листов 10
Комплект поставки приведен в таблице 6. Таблица 6
Наименование |
Количество, шт. |
Осциллограф цифровой DSO 7012А (или DSO 7014А, или DSO 7032А, или DSO 7034А, или DSO 7052А, или DSO 7054А, или DSO 7104А, или MSO 7012А, или MSO 7014А, или MSO 7032А, или MSO 7034А, или MSO 7052А, или MSO 7054А, или MSO 7104А - по заказу) |
1 |
Защитная крышка передней панели |
1 |
Сетевой шнур |
1 |
Пробники 10073 С: для двухканальных моделей |
2 |
Пробники 10073 С: для четырёхканальных моделей |
4 |
Комплект логических пробников (54620-68701) для моделей MSO |
1 |
Компакт-диск с документацией |
1 |
Компакт-диск, содержащий библиотеку ввода-вывода I/O Libraries Suite |
1 |
Руководство по эксплуатации с методикой поверки |
1 |
Упаковочная тара |
1 |
Паспорт |
1 |
приведены в таблицах 2-5.
Таблица 2 - Метрологические характеристики двухканальных осциллографов
Наименование характеристики |
Значение характеристики | ||
модель | |||
DSO 7012A MSO 7012A |
DSO 7032А MSO 7032А |
DSO 7052А MSO 7052А | |
Система вертикального отклонения | |||
Максимальная частота дискретизации |
2 ГГц для каждого канала |
4 ГГц - для половины каналов** 2 ГГц- для каждого канала | |
Полоса пропускания( по уровню минус 3 дБ) |
100 Мгц |
350 МГц |
500 МГц |
Время нарастания переходной характеристики |
3, 5 нс |
1 нс |
700 пс |
Разрешающая способность по вертикали |
8 бит ( 0,4 % от полной шкалы) | ||
Диапазон коэффициентов отклонения Коткл. |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 ( 1 МОм) или (50 Ом) | ||
Диапазон напряжения смещения исмещ |
± 5 В при Коткл от 2 до 5 мВ/дел ± 20 В при Коткл от 10 до 200 мВ/дел ± 75 В при Коткл > 200 мВ/дел | ||
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В |
± 0,02 • 8 • К* К - величина, численно равная установленному коэффициенту отклонения, В | ||
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока при нулевом смещении по напряжению, В |
± (0,02 • 8 х К + 0,004 • 8 • К)* | ||
Пределы допускаемой абсолютной погрешности уста- |
± (0,005 • исмещ + 0,1 • К + 0,002)* при Коткл < 200 мВ/дел |
Наименование характеристики |
Значение характеристики |
модель | |
DSO 7012A DSO 7032А DSO 7052А MSO 7012A MSO 7032А MSO 7052А | |
новки напряжения смещения ^UCAICII(i В |
± (0,015 • исмещ + 0,1 • К + 0,002)* при Коткл > 200 мВ/дел |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока одним курсором при установленном смещении, В |
± (0,02 х 8 • К + Шсмещ +0,002 • 8 • К)* |
Коэффициент развязки между каналами в диапазоне частот равном полосе пропускания, не менее |
100 |
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,01) МОм (50 ± 0, 75) Ом |
Входная ёмкость каналов вертикального отклонения |
(14 ± 2) пФ |
Объем памяти |
стандартно: 8 Мбайт- для половины каналов** 4 Мбайт- для каждого канала |
Примечания * При расчете погрешностей вертикального канала для коэффициента отклонения 2 мВ/дел, принимают К=0,004 В ** Половина каналов означает, что включены только один из каналов 1 или 2 | |
Система отклонения по горизонтали | |
Диапазон коэффициентов развертки |
от 2 нс/дел до 50 с/дел от 1 нс/дел до 50 с/дел |
Частота опорного сигнала Fоп, МГц |
10 |
Пределы допускаемой абсолютной погрешности частоты опорного сигнала |
± 0,000015 • Fоп |
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров, с |
± (0,000015 • Тизм + 0,002 • Т + 2 • 10-11) Тизм - величина измеренного интервала времени, с Т - величина, численно равная установленному коэффициенту развертки, с |
Полоса пропускания канала горизонтального отклонения в режиме XY |
полоса пропускания равна полосе пропускания аналогового канала |
Разность фаз между каналами на частоте 1 МГц, не более |
О Vi о |
Синхронизация | |
Режимы запуска |
автоколебательный AUTO, ждущий NORM, однократного запуска SINGLE |
Диапазон уровня входного сигнала внутренней синхронизации |
± 6 делений |
Минимальный уровень входного сигнала внутренней синхронизации |
5 мВ при Коткл < 10 мВ/дел 0,6 деления при Коткл > 10 мВ/дел |
Диапазон уровня входного сигнала внешней синхронизации |
± 1 В ± 8 В |
Минимальный уровень вход- | |
ного сигнала внешней син- | |
хронизации:
|
100мВ |
ла: | |
от 0 до 100 МГц от 100 МГц до полной поло- |
250 мВ |
сы пропускания |
500 мВ |
Входное сопротивление вхо- |
(1± 0,03) МОм |
да внешней синхронизации |
(50± 1,5) Ом |
Входная ёмкость внешней синхронизации |
(14 ± 2) пФ |
Таблица 3 - Метрологические характеристики четырехканальных осциллографов
Наименование характеристики |
Значение характеристики | ||||
модель | |||||
DSO 7014A MSO 7014A |
DSO 7034А DSO 7054А MSO 7034А MSO 7054А |
DSO 7104А MSO 7104 А | |||
Система вертикального отклонения | |||||
Максимальная частота дискретизации |
2 ГГц для каждого канала |
4 ГГц - для половины каналов** 2 ГГц- для каждого канала | |||
Полоса пропускания( по уровню- 3 дБ) |
100 МГц |
350 МГц |
500 МГц |
1000 МГц | |
Время нарастания переходной характеристики |
3, 5 нс |
1 нс |
700 пс |
350 пс | |
Разрешающая способность по вертикали |
8 бит( 0,4% от полной шкалы) | ||||
Диапазон коэффициентов отклонения Коткл. |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм) или (50 Ом) |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 ( 1 МОм) от 2 мВ/дел до 1 В/дел в последовательности 1; 2; 5 (50 Ом) | |||
Диапазон напряжения смещения исмещ |
± 5 В при Коткл от 2 мВ/дел до 5 мВ/дел ± 20В при Коткл от 10 мВ/дел до 200 мВ/дел ± 75В при Коткл= >200 мВ/дел | ||||
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В |
± 0,02 • 8 • К* К- величина, численно равная установленному коэффициенту отклонения, В |
Наименование характеристики |
Значение характеристики |
модель | |
DSO 7014A DSO 7034А DSO 7054А DSO 7104А MSO 7014A MSO 7034А MSO 7054А MSO 7104А | |
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока при нулевом смещении по напряжению, В |
± (0,02 • 8 • К + 0,004 • 8 • К)* |
Пределы допускаемой абсолютной погрешности установки напряжения смещения ^UCAICII(i В |
± (0,005 • исмещ +0,1 • К + 0,002)* при Коткл < 200 мВ/дел ± (0,015 • исмещ + 0,1 • К + 0,002)* при Коткл > 200 мВ/дел |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока одним курсором при установленном смещении |
± (0,02 • 8 • К + Дисмещ +0,002 • 8 • К)* |
Коэффициент развязки между каналами в диапазоне частот равном полосе пропускания, не менее |
100 |
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,01) МОм (50 ± 0, 75) Ом |
Входная ёмкость каналов вертикального отклонения |
(14 ± 2) пФ |
Объем памяти |
стандартно: 8 Мбайт- для половины каналов** 4 Мбайт- для каждого канала |
Примечания * При расчете погрешностей вертикального канала для коэффициента отклонения 2 мВ/дел, принимают К=0,004 В ** Половина каналов означает, что включены только один из каналов 1 или 2 | |
Система отклонения по горизонтали | |
Диапазон коэффициентов развертки |
от 1 нс/дел до от 500 пс/дел от 2 нс/дел до 50 с/дел 50 с/дел до 50 с/дел |
Частота опорного сигнала Fоп, МГц |
10 |
Пределы допускаемой абсолютной погрешности частоты опорного сигнала |
± 0,000015 • Fоп |
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров, с |
± (0,000015 • Тизм + 0,002 • Т + 2 • 10-11) Тизм - величина измеренного интервала времени, с Т - величина, численно равная установленному коэффициенту развертки, с |
Полоса пропускания канала горизонтального отклонения в режиме XY |
полоса пропускания равна полосе пропускания аналогового канала |
Разность фаз между каналами |
< 0,5° на частоте 1 МГц |
Синхронизация | |
Режимы запуска |
автоколебательный AUTO, ждущий NORM режим однократного запуска SINGLE |
Диапазон уровня входного сигнала внутренней синхронизации |
± 6 делений |
Минимальный уровень входного сигнала внутренней синхронизации |
5 мВ при Коткл < 10 мВ/дел 0,6 деления при Коткл > 10 мВ/дел |
Диапазон уровня входного сигнала внешней синхронизации |
± 5 В |
Минимальный уровень входного сигнала внешней синхронизации в диапазоне частот входного сигнала от 0 до 500 МГц, мВ |
500 |
Входное сопротивление входа внешней синхронизации |
(2,14± 0,11) кОм |
Таблица 4 - Метрологические характеристики осциллографов со встроенным логическим анализатором
Наименование характеристики |
Значение характеристики |
Логический анализатор (только модели MSO 7хххA или DSO 7хххА, модернизированный до MSO | |
Количество каналов |
16 (D15-D0) |
Установка пороговых уровней срабатывания |
раздельная для устройства подключения 1 (каналы D0-D7) и устройства подключения 2 (каналы D8-D15) |
Варианты установки пороговых уровней срабатывания |
ТТЛ, КМОП, ЭСЛ или определяемый пользователем |
Пределы установки порогового уровня срабатывания определяемого пользователем ипус |
± 8 В с шагом 10 мВ |
Входной динамический диапазон |
± 10 В относительно порогового уровня срабатывания |
Пределы допускаемой абсолютной погрешности порогового уровня срабатывания логического анализатора |
± (0,03 • ипус + 100 мВ) |
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров логического анализатора, с |
± (0, 00005 • Тизм + 0,002 • Т +t) где Тизм - величина измеренного интервала времени, с; Т - величина, численно равная установленному коэффициенту развертки, с; t - 1 нс или 1 период частоты дискретизации если он больше 1нс |
Входное сопротивление на наконечнике пробника логического канала |
(100± 0,02) кОм |
Входная ёмкость на наконечнике пробника логического канала |
(8±2) пФ |
Таблица 5 - Технические характеристики осциллографов
Наименование характеристики |
Значение характеристики |
Условия эксплуатации:
|
от 15 до 25 от 30 до 80 от 84 до 106 |
Условия хранение/транспортирование:
|
от минус 30 до плюс 70 90 |
Масса (без защитной крышки), кг, не более |
5,9 |
Напряжение и частота сети электропитания |
от 100 до 240 В, от 50 до 60 Гц; от 100 до 120 В, 400 Гц |
Потребляемая мощность, В •А, не более |
120 |
Габаритные размеры (опоры убраны) (ши-ринахвысотах длина), мм, не более |
454 х 277 х 173 |
