Номер по Госреестру СИ: 53133-13
53133-13 Расходомеры массовые с преобразователями расхода и измерительными преобразователями
(I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи))
Назначение средства измерений:
Расходомеры массовые I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51 (в дальнейшем - расходомеры)
предназначены для измерения массового и объемного расхода, плотности, массы и объема жидкости и газа.
Внешний вид.
Расходомеры массовые с преобразователями расхода и измерительными преобразователями
Рисунок № 1
Внешний вид.
Расходомеры массовые с преобразователями расхода и измерительными преобразователями
Рисунок № 2
Программное обеспечение
Измерительные преобразователи CFT50 и CFT51 выполнены на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления проверяется напрямую при поверке (калибровке) расходомера на испытательном стенде. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
CFT51 Firmware |
20BAABE-E |
1.013.000 |
0xEAF3 |
CRC-16 |
CFT50 Firmware |
20AAUVF-D |
4.002.000 |
0x9C1E |
CRC-16 |
Информация о версии программного обеспечения доступна для просмотра на ЖКД через меню расходомера.
Защита программного обеспечения измерительных преобразователей CFT50 и CFT51 от изменений через внешние интерфейсы или через меню прибора (преднамеренных или непреднамеренных) обеспечивается системой защитных паролей и аппаратными микропереключателями расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса счетчика расходомера. Расположение микропереключателей и вид сообщения на встроенном дисплее представлены на рисунке 3.
Рисунок 3 - Микропереключатели находятся в положении «WRITE PROTECT DISABLED», на экран выводится сообщение о том, что прибор в настоящий момент не защищен от внешнего вмешательства.
Защита расходомеров от преднамеренного изменения программного обеспечения через внутренние интерфейсы (вскрытие прибора) обеспечивается нанесением пломбы на корпус измерительного преобразователя и преобразователя расхода.
Схема и внешний вид пломбировки от несанкционированного доступа представлены на рисунках 4,5 и 6.
СИИЙЦйЬЛА пламбв
пломб*
Смдниигег&и» норобиа
jr/
^рунные
ГТ право*»,
I простушек иые через 5 вин*а ¥
К ркходомеанпй трубке
Корпус ----1
ZT{Xf4Mr*₽ ПрОВОДЗ, тропущенте '-ери об® крышки
Монтажный нДОкшТе^н

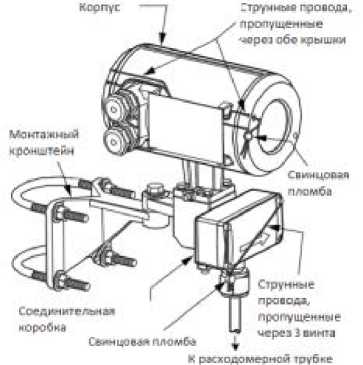

Рисунок 5 - Схема пломбировки
несанкционированного доступа.
измерительного
преобразователя
СFT50
от

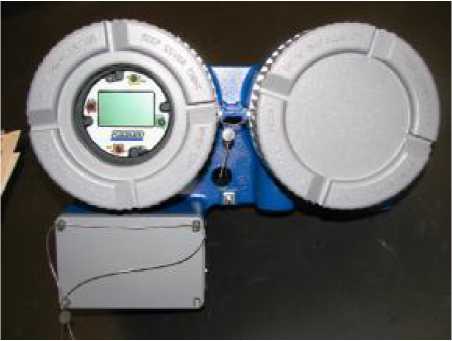

Рисунок 6 - Внешний вид пломбировки измерительного преобразователя СFT51 от несанкционированного доступа.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений имеет уровень "С" согласно МИ 3286-2010.

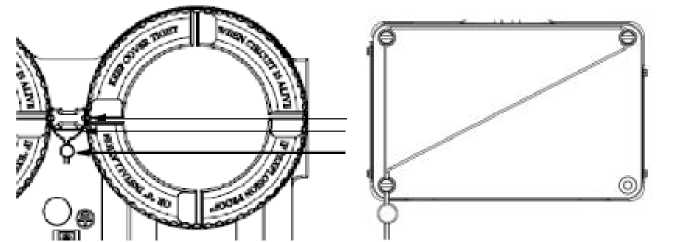

Рисунок 4 - Схема пломбировки измерительного преобразователя CFT51 и клеммной коробки преобразователей расхода СFS10 и CFS20 от несанкционированного доступа.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации расходомера типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийИзложены в руководстве по эксплуатации для каждого типа расходомера.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам массовым I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51
1 Техническая документация фирмы.
2 ГОСТ 8.510-2002 Государственная система обеспечения единства измерений . Государственная поверочная схема для средств измерений объема и массы жидкости
Поверка
Поверкаосуществляется в соответствии с методикой МП 53133-13 "Расходомеры массовые I/A Series с преобразователями расхода CFS10, CFS20 и измерительными преобразователями CFT50, CFT51. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" 22 октября 2011 г.
Основные средства поверки:
Мегаомметр Ф 4101, номинальное напряжение 500 В, пределы измерений 0...100 МОм_____
Стенд с манометром класса точности не ниже 1; значение воспроизводимого гидравлического давления не ниже максимального, указанного в технической документации расходомера_________________________________________________________________________
Установка расходомерная с относительной погрешностью по массе и массовому расходу не более ±0,03% и диапазоном расхода, соответствующим поверяемому расходомеру______
Измеритель постоянного тока с относительной погрешностью не более 0,01% при измерении в диапазоне 4.. .20 мА;__________________________________________________________________
Электронный счетчик импульсов амплитудой до 40 В и частотой 0...10 кГц________________
Термометр лабораторный с ценой деления 0,1 °С и диапазоном измерений температуры, соответствующим проверяемым точкам____________________________________________
Денсиметр с диапазоном измерений плотности, соответствующим проверяемым точкам, и погрешностью не более ±0,0015г/см3_____________________________________________________
Барометр М-110 c диапазоном измерения от 84 до 106,7 кПа_____________________________
Психрометр аспирационный МВ-4М, 5...50 °С, 30... 100%, цена деления шкал термометров 0,5 °С
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Принцип действия расходомеров основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по колеблющемуся трубопроводу. Кориолисовы силы вызывают пропорциональный массовому расходу фазовый сдвиг колебаний трубопровода, выполненного в виде петли.
Расходомеры состоят из преобразователей массового расхода CFS10 или CFS20, имеющих трубопровод в виде петли, и любого из измерительных преобразователей CFT50, CFT51. Измерительные преобразователи СFТ50, CFT51 выполняются в виде отдельно стоящих приборов и могут быть смонтированы на расстоянии от 3 до 305 м от преобразователя расхода. Расходомеры могут быть использованы в комплекте с периферийными устройствами.
Измерительные преобразователи СFТ50 и CFT51 обеспечивают преобразование, обработку и индикацию сигналов полученных от преобразователей расхода. Измерительные преобразователи имеют встроенный ЖК-дисплей, и порты связи с устройствами верхнего уровня для передачи информации и удаленного конфигурирования.
Расходомеры предназначены для эксплуатации в широком диапазоне давлений и температур измеряемой среды. Расходомеры могут использоваться для сред, требующих периодической очистки рабочей полости преобразователя расхода, в том числе высоковязких.
Детали преобразователей массового расхода CFS10, CFS20, контактирующие с измеряемой средой, могут быть изготовлены из нержавеющей стали, сплава "Hastelloy". Преобразователи CFS10 и CFS20 выпускаются также в специальном санитарном исполнении.
Внешний вид расходомеров представлен на рисунках 1,2.

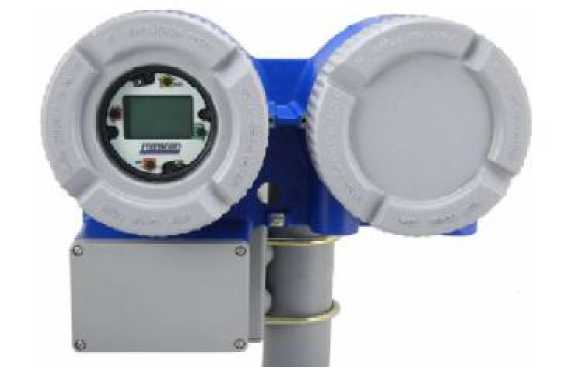

Рисунок 1. Измерительный преобразователь CFT51

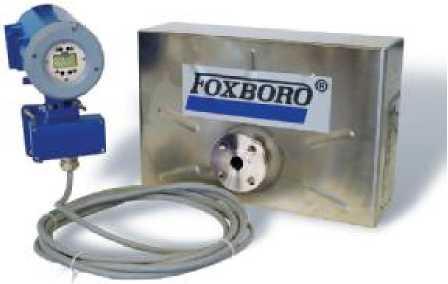

Рисунок 2. Измерительный преобразователь CFT50 и преобразователь массового расхода CFS20
расходомеров приведены в таблице 2 Таблица 2
Преобразователи расхода |
CFS10 |
CFS20 |
Измерительные преобразователи |
CFT50/51 |
CFT50/51 |
Диаметр условных проходов (Ду), мм |
3; 6; 15; 20; 25; 40; 50 |
40; 80 |
Диапазон измерений массового расхода жидкости и газа, кг/ч |
от 1,8 до 420 от 5,4 до 1320 от 24 до 4380 от 54 до 7140 от 108 до 14640 от 240 до 36420 от 420 до 61380 |
от 240 до 29100 от 1080 до 122400 |
Пределы основной относительной погрешности (без учета дрейфа нуля), %
|
o' о" о" +1 +1 +1 | |
Пределы дополнительной относительной погрешности, связанной с изменением температуры окружающей среды, %/°C |
± 0,0028 | |
Дрейф нуля (в зависимости от Ду), кг/мин |
от ± 0,00016 до ± 0,0907 | |
Диапазон измерений плотности (r), кг/м3 |
от 200 до 3000 | |
Пределы абсолютной погрешности измерения плотности (только для жидкостей) |
±0,005 г/см3 | |
Типы выходных сигналов |
токовый (от 4 до 20 мА), цифровой, импульсный, двоичный (статусный) | |
Пределы дополнительной погрешности, связанной с изменением напряжения питания пределах от -15% до +10% от номинального |
±0,1% измеренного значения, или ±0,001% максимального расхода сенсора (какая из величин больше) | |
Диапазон измерений температуры (Т), °С |
от -130 до +180 | |
Пределы абсолютной погрешности измерения температуры (Т), °С |
± 1 при Т от -60 до +100 °С; ± 3 при Т от -130 до -60°С, и от +100 до +180 °С | |
Давление измеряемой среды, МПа, не более (зависит от исполнения преобразователя расхода и температуры измеряемой среды) |
10,0 | |
Температура окружающей среды (для измерительных преобразователей CFT50, 51), °С |
от -40 до +85 (от -40 до +60) | |
Относительная влажность, % |
от 5 до 100 | |
Давление окружающей среды, кПа |
от 70 до 108 |
Таблица 2
Преобразователи расхода |
CFS10 |
CFS20 |
Измерительные преобразователи |
CFT50/51 |
CFT50/51 |
Электропитание:
напряжение частота, Гц
напряжение, В |
от 102 до 264 В (ном.: 120/240 В +10%/-15%) от 47 до 63 от 10 до 36 | |
Г абаритные размеры (монтажная длина), мм |
от 264 до 444 |
от 368 до 571 |
Масса, кг |
от 6,4 до 77,6 |
от 53,5 до 111 |
