Номер по Госреестру СИ: 15971-07
15971-07 Расходомеры вихревые
(83F, 83W, 84F, 84W)
Назначение средства измерений:
Расходомеры вихревые модификации 83F, 83W, 84F, 84W (далее расходомеры) предназначены для измерения расхода газа, пара и жидкостей.
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.09.2022
Номер записи - 92159
ID в реестре СИ - 314559
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Расходомеры вихревые 84F-T04R9SSVJE-XLN, Нет модификации, Нет данных, модификация 84F, мод. 84F, мод. 84 W, Foxboro 84F-T, Foxboro 84F Dy=100, Foxboro 84F, Foxboro 83F, 84F-U10RJSSVJ2-N, 84F-U08RJSSVJ2-N, 84F ду 50, 84F, 83F, 83W, 84F, 84W, 83F, .,
Производитель
Изготовитель - Фирма "Invensys Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 98
Выдано извещений - 4
Кол-во периодических поверок - 41
Кол-во средств измерений - 32
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2040 от 2017.09.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Расходомеры вихревые (83F, 83W, 84F, 84W)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Invensys Systems Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14810-05 01.12.2010 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14810-09 01.06.2014 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15055-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15055-09 01.01.2015 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15863-07 01.07.2012 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15863-08 01.01.2014 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15879-06 01.09.2011 |
Анализаторы кондуктометрические, 870 ITEC/ 871 EC (LB, NL, EV) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-06 01.09.2011 |
pH-метры, 8701 TPH/871 PH (A, B, F, P), 875 PH/871 PH, 871A, EP460, PH10 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-02 01.02.2007 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20, CFS30 (преобразователи расхода), CFT10, CFT15, CFT30 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15969-06 01.04.2011 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода), CFT10, CFT15, CFT50 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15971-02 01.02.2007 |
Расходомеры вихревые, 83F, 83W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
15971-07 29.09.2022 |
Расходомеры вихревые, 83F, 83W, 84F, 84W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
15973-02 01.02.2007 |
Системы измерительные количества продукта в резервуарах, Tank-Expert Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20248-05 01.12.2010 |
Преобразователи измерительные, RTT20 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20361-02 01.02.2007 |
Счетчики-расходомеры индукционные с первичным и вторичным преобразователем, I/A Series (счетчик) 9300A (первичный преобразователь) IMT25 (вторичный преобразователь) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20361-03 01.07.2008 |
Счетчики-расходомеры индукционные с первичными и вторичными преобразователями, I/A Series (счетчик) 9300А, 2800, 8000А, 8300, 9100А, 9200А (первичные преобразователи) IMT25, IMT25L, IMT96 (вторичные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-02 01.02.2007 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-04 01.02.2009 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-10 01.04.2015 |
Преобразователи многопараметрические, IMV30 и IMV31 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20908-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRIDENT Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
51424-12 03.10.2017 |
Расходомеры многофазные, NetOil&Gas Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
53133-13 02.04.2018 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
54693-13 23.08.2018 |
Датчики температуры, RTT15, RTT20, RTT30, RTT80 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58863-14 24.10.2019 |
Системы, I/A Series (Foxboro EVO™) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
60808-15 27.05.2020 |
Контроллеры отказоустойчивые программируемые, TRICON Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66221-16 26.12.2021 |
Расходомеры вихревые, Foxboro Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
67381-17 02.05.2022 |
pH-метры, 875PH, 876PH и 876PH-S Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67732-17 09.06.2022 |
Анализаторы кондуктометрические, 875EC, 875CR, 876EC, 876CR Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82627-21 |
Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 0 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82626-21 |
Система I/A Series установки Л-24-6 ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 1 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82766-21 |
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84373-22 |
Система I/A Series установки РХ № 2 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84348-22 |
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84487-22 |
Система I/A Series установки ХВО ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84469-22 |
Система I/A Series установки БОСВ и участка ФХ ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84521-22 |
Система I/A Series участка резервуарного парка паспортной продукции 3 группы производства № 4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84522-22 |
Система I/A Series установки БОВ-4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры вихревые (83F, 83W, 84F, 84W)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (30063-12) | РСТ | 2 | 0 | 0 | 0 | 2 | 0 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 19 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "МЕТАФРАКС" (RA.RU.312022) | 16 | 4 | 10 | 6 | 0 | 16 | 10 | 6 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 5 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 19 | 4 | 0 | 19 | 1 | 19 | 0 | 19 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "Инфраструктура ТК", г.Москва (РОСС RU.0001.310037) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 4 | 0 | 4 | 3 | 4 | 0 | 4 | ||
| ООО "ЭРИС" (RA.RU.310699) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "АНХК" (RA.RU.311979) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры вихревые (83F, 83W, 84F, 84W)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10700 | 8871 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 8871 |
|
ФБУ Красноярский ЦСМ Красноярский край |
12591 | 8871 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 8871 |
|
ФБУ Пермский ЦСМ Пермский край |
6240 | 8871 |
Программное обеспечение
Расходомеры вихревые модификации 83F, 83W, 84F, 84W выполнены на базе микроконтроллеров, управляемых встроенным программным обеспечением. Программное обеспечение выполняет сбор, обработку, отображение и передачу на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления проверяется напрямую при поверке (калибровке) расходомера на испытательном стенде. Идентификационные данные программного обеспечения приведены в таблице 1.
84F, 84W от изменений через внешние интерфейсы или через меню прибора (преднамеренных или непреднамеренных) обеспечивается системой защитных паролей и аппаратными микропереключателями расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса счетчика расходомера. Расположение микропереключателей на плате расходомера представлено на рисунке 3.

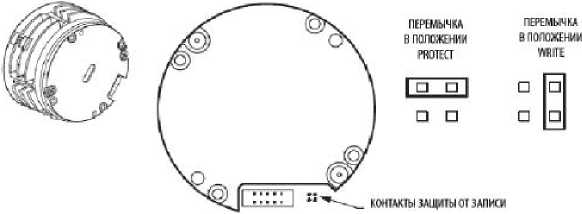

Рисунок 3 - Установка защитного микропереключателя.
Таблица 1
|
Наименование ПО |
Идентификац ионное наименовани е ПО |
Номер версии (идентификационн ый номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
83F |
20AAUNX |
2.000 |
0xCB15 |
CRC-16 |
|
83W |
20AAUNX |
2.000 |
0xCB15 |
CRC-16 |
|
84F |
20BAAAM |
1.093 |
0xC8B0 |
CRC-16 |
|
84W |
20BAAAM |
1.093 |
0xC8B0 |
CRC-16 |
Информация о версии программного обеспечения доступна для просмотра на ЖКД через меню расходомера.
Защита программного обеспечения расходомеров вихревых модификаций 83F, 83W,

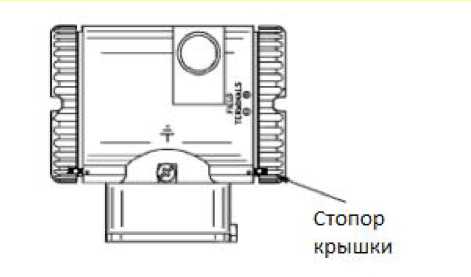

Рисунок 4 - Схема расположения пломбируемого стопора крышки.
Программное обеспечения и измеренные данные достаточно защищены с помощью специальных средств защиты. Защита программного обеспечения от непреднамеренных и преднамеренных изменений имеет уровень "С" согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации расходомера типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Изложены в руководстве по эксплуатации для каждого типа расходомера.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам вихревым модификации 83F, 83W, 84F, 84W
ГОСТ 28723 "Расходомеры скоростные, электромагнитные и вихревые. Общие
технические требования и методы испытаний".
Техническая документация фирмы Invensys Systems Inc., США.
Поверка
Поверкаосуществляется в соответствии с методикой поверки МП 15971-07 "Рекомендация. Расходомеры вихревые 83F, 83W. Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" 19 декабря 2001 г.
Основные средства поверки:
- установка расходомерная с относительной погрешностью по массе и массовому расходу не более 0,15% при поверке расходомеров для жидкости, и не более 0,3% при поверке расходомеров для газа.
- электронный счетчик импульсов амплитудой до 40 В и частотой 10.. .100 Гц, с погрешностью не более 0,1%
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС».В основу работы расходомеров положен эффект возникновения вихрей в потоке, проходящем через корпус прибора, при его взаимодействии с телом обтекания. Частота колебаний вихрей пропорциональна скорости потока и не зависит от плотности и вязкости среды.
Частота вихрей измеряется при помощи пьезодатчика, который преобразует импульсы давления, возникающие в вихревой дорожке, в электрические импульсы соответствующей частоты и передает их во вторичный измерительный микропроцессорный преобразователь (далее - микропроцессорный преобразователь). В микропроцессорном преобразователе эти сигналы преобразуются в показания измеряемых параметров и выходные сигналы.
На дисплей расходомера в зависимости от модели и выбранного оператором контролируемого параметра выводятся значения объемного текущего расхода, объема, массового расхода, массы. В расходомерах обеспечивается температурная компенсация.
Модификации расходомеров различаются конструктивным исполнением. Модификации 83F и 84F имеют корпус с фланцами, а модификации 83W и 84W имеют бесфланцевый корпус для установки между фланцами трубопровода. Модификации 84F и 84W обладают повышенной невосприимчивостью к вибрации.

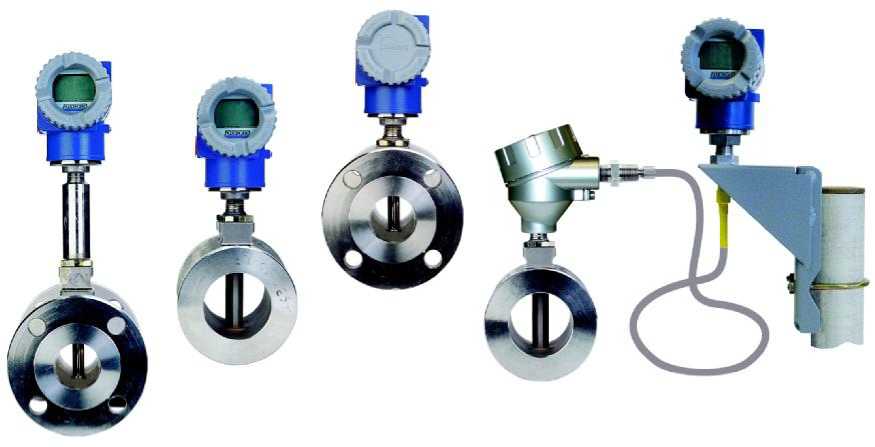

Внешний вид расходомеров представлен на рисунках 1 и 2.
Рисунок
83W
. Расходомеры вихревые модификации 83F, 83W
83F
83F
Рисунок 2. Расходомеры вихревые модификации 84F, 84W
расходомеров приведены в таблице 2
Таблица 2
|
Характеристики |
Модификации | ||
|
83F, 84F |
83W, 84W | ||
|
Диаметр условных проходов, мм |
15...300 |
15...200 | |
|
Пределы измерения (зависят от условного диаметра): для жидкостей, м3/ч для газа, м3/ч (при избыточном давлении от 0 до 2 МПа и температуре 20 °С) для сухого насыщенного пара, кг/ч |
от 0,5 до 1944 от 3,6 до 247000 от 3,3 до 460000 |
от 0,5 до 820 от 3,6 до 104000 от 3,3 до 194000 | |
|
Пределы основной относительной погрешности, %, в зависимости от расхода: для жидкостей: для газов и пара: |
±0,5; 1,0; 2,0 ±1,0; 2,0 | ||
|
Пределы дополнительной относительной погрешности при изменении температуры измеряемой среды на 40 °C, %: |
±0,3 | ||
|
Температура измеряемой среды, °С |
от -20 до +430 | ||
|
Давление измеряемой среды, МПа |
от 0 до 10 | ||
|
Выходные сигналы токовый, мА импульсный: цифровой: |
от 4 до 20 «сухой контакт» Протоколы FoxCom или HART | ||
|
Напряжениые питания постоянным током, В |
от 12,5 до 42 | ||
|
Температуры окружающей среды, °С |
от -40 до +85 | ||
|
Относительная влажность, % |
до 100 | ||
|
Монтажная длина, мм |
от 152 до 513 |
от 79,5 до 229 | |
|
Масса, кг |
от 5 до 120 |
от 3,2 до 27,8 | |
