Номер по Госреестру СИ: 84348-22
84348-22 Система I/A Series установки изомеризации ПАО "Саратовский НПЗ"
(Обозначение отсутствует)
Назначение средства измерений:
Система I/A Series установки изомеризации ПАО «Саратовский НПЗ» (далее - система) предназначена для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков и преобразователей измерительных в виде силы постоянного тока, регистрации и хранения измеренных значений, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов на установке изомеризации ПАО «Саратовский НПЗ».
Внешний вид.
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ"
Рисунок № 1
Внешний вид.
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ"
Рисунок № 2
Внешний вид.
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ"
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) системы подразделяется на встроенное и внешнее ПО. Встроенное ПО, влияющее на метрологические характеристики измерительных модулей, установлено в их энергонезависимую память на предприятии - изготовителе и недоступно для изменения в процессе эксплуатации.
Внешнее ПО загружено в управляющий процессор FCP270 и установлено на АРМ оператора. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
Идентификационные данные |
Значение | |
«I/A Series для Windows» |
«F oxDraw/FoxV iew» | |
Идентификационное наименование ПО |
Foxboro I/A Series |
F oxDraw/FoxV iew |
Номер версии (идентификационный номер) ПО |
He ниже 8.6, где 6 - номер подверсии |
He ниже 10.2.3, где 2.3 - номер подверсии |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Погрешности
системы нормированы с учетом влияния ПО.
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в технической документации «Система I/A Series (Foxboro EVOTM)» раздел 3 «Описание блоков интегрированного управления».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе I/A Series установки изомеризации ПАО «Саратовский НПЗ»ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
ГОСТ Р 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности».
Изготовитель
Фирма «Invensys Systems Inc.», США33 Commercial Street
Foxboro, MA 02035-2099, USA
http://iom. invensys.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал ВНИИМ им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7«а» Юридический адрес: 190005, г.Санкт-Петербург, Московский пр., 19
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
e-mail: office@vniir.org
Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющую:
-
- опрос датчиков и приведение к единицам измерений физических величин технологических параметров;
-
- контроль отклонений технологических параметров от регламентных норм;
-
- автоматическую диагностику состояния технических средств;
-
- формирование базы данных в режиме реального времени;
-
- обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.
Система включает:
-
- измерительные модули типа FBM211; FBM214 / FBM214b и FBM216 / FBM216b;
-
- управляющий процессор FCP270;
-
- терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM;
-
- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);
-
- автоматизированное рабочее место (АРМ) оператора и сервер.

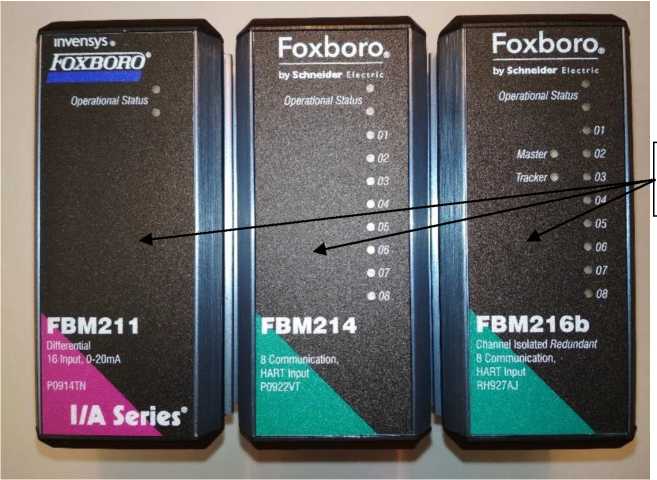

На рис. 1 приведён внешний вид измерительных модулей FBM.
Foxboro.
Operational Status
Operational Status
FBM216b
l/A Series
8 Communication, HART Input RH927AJ
8 Communication, HART Input P0922VT
Master * 02
Tracker « *03
FBM211
Differential
16 Input, 0-20mA
Foxboro.
invensys.
bOXBORC)'
• 06
P0914TN
Operational Status
Места нанесения знака поверки
Рисунок 1 Модули Fieldbus (FBM), монтируемые на DIN - рейку

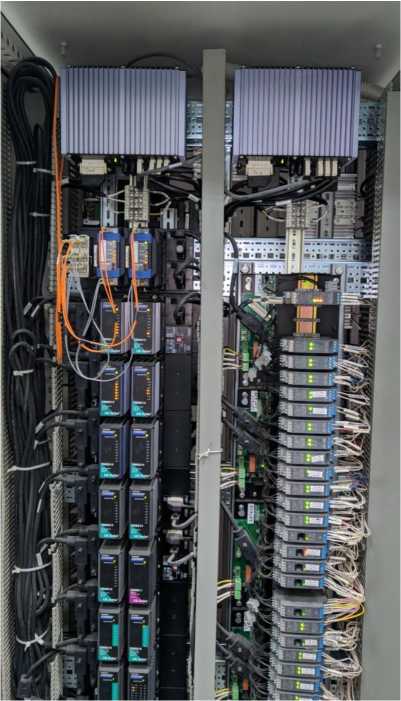

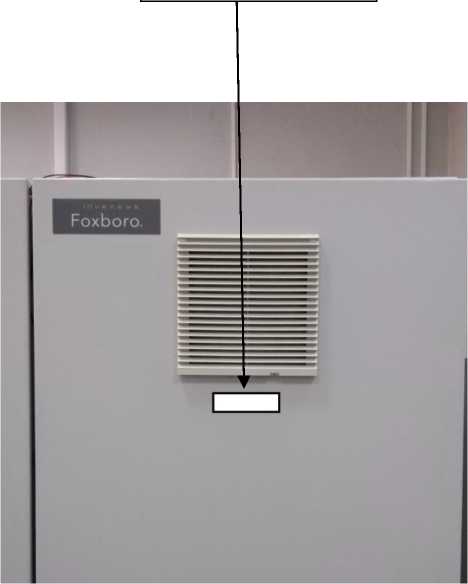

На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.
а)
Место нанесения заводского номера
б)
Рисунок 2 - Шкаф управления системы: а) система в сборе; б) место расположения таблички
Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.
Таблица 2 - Состав системы
Тип модуля |
Кол-во каналов в модуле |
Кол-во модулей в системе |
Общее кол-во каналов |
FBM211 |
16 |
16 |
256 |
FBM214 / FBM214b |
8 |
47 |
376 |
FBM 216 / FBM 216b |
8 |
48 |
384 |
Общее количество измерительных каналов в системе |
1016 |
Таблица 3 - Метрологические характеристики модулей
Модули |
Сигналы |
Пределы** допускаемой основной приведенной погрешности |
Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды на 10 °С | |
На входе |
На выходе* | |||
FBM211 (16 аналоговых входных каналов) |
От 4 до 20 мА |
16 бит |
± 0,5 % от диап. изм. |
± 0,05 % |
FBM214 / FBM214b (8 аналоговых входных каналов) |
От 4 до 20 мА |
15 бит |
± 0,5 % от диап. изм. |
± 0,05 % |
FBM 216 / FBM 216b (8 аналоговых входных каналов) |
От 4 до 20 мА |
15 бит |
± 0,5 % от диап. изм. |
± 0,05 % |
*- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ
оператора системы;
Лист № 4 Всего листов 5 **- при нормальных условиях измерений (t = + 20 oC).
Таблица 4 - Основные технические характеристики системы
Наименование характеристики |
Значение |
Параметры электропитания системы - напряжение переменного тока, В |
220 ± 22 |
- напряжение постоянного тока, В |
24 ± 1,2 |
Потребляемая мощность, кВт |
4 |
Условия эксплуатации: - температура окружающего воздуха, оС |
от + 10 до + 30 |
- атмосферное давление, кПа |
от 84 до 106,7 |
- относительная влажность (без конденсации), % |
от 10 до 85 |
Средний срок службы, лет |
10 |
