Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерении и преобразовании стандартизованных аналоговых электрических сигналов, поступающих от датчиков и измерительных преобразователей, приёма и обработки дискретных сигналов, сбора и отображения информации и формирования управляющих аналоговых и дискретных сигналов для управления технологическими процессами. Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющую:

• - опрос датчиков и приведение к единицам измерений физических величин технологических параметров;

• - контроль отклонений технологических параметров от регламентных норм;

• - автоматическую диагностику состояния технических средств;

• - формирование базы данных в режиме реального времени;

• - обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.

Система включает:

• - измерительные модули типа FBM214 / FBM214b и FBM216 / FBM216b;

• - управляющий процессор FCP270;

• - терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM;

• - вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);

• - автоматизированное рабочее место (АРМ) оператора и сервер.

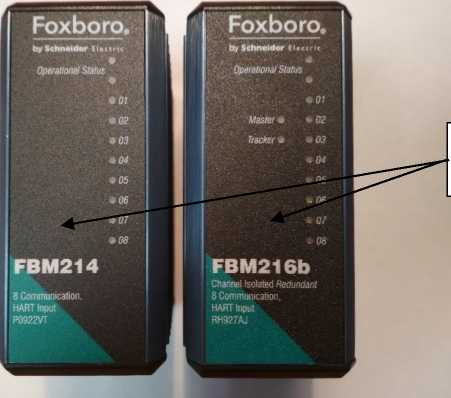

На рис. 1 приведён внешний вид измерительных модулей FBM.

Foxboro.

Foxboro.

Operational Status

Operational Status

Master •

8 Communication.

HART Input

P0922VT

FBM216b

Channel Isolated Redundant

8 Communication, HART Input RH927AJ

Места нанесения знака поверки

Рисунок 1 Модули Fieldbus (FBM), монтируемые на DIN - рейку

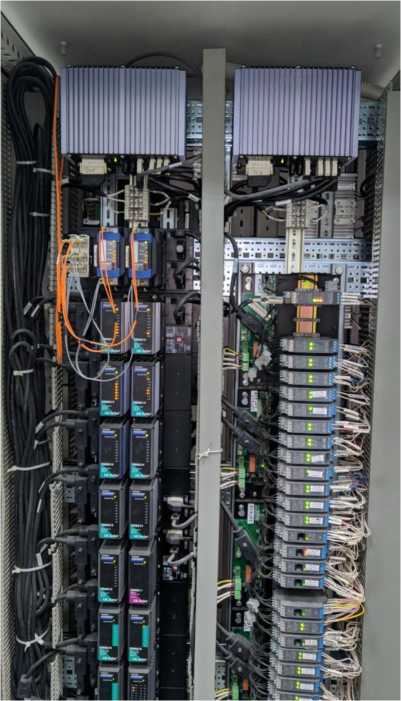

На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.

а)

Рисунок 2 - Шкаф управления системы: а) система в сборе; б) место расположения таблички

Место нанесения заводского номера

б)

Таблица 5 -

Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.

Таблица 2 - Состав системы

Таблица 3 - Метрологические характеристики модулей

*- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ оператора системы;

**- при нормальных условиях измерений (t = + 20 ^oC).

Таблица 4 - Основные технические характеристики системы
