Номер по Госреестру СИ: 58863-14
58863-14 Системы
(I/A Series (Foxboro EVO™))
Назначение средства измерений:
Системы I/A Series (Foxboro EVOTM) представляют собой измерительно-вычислительные комплексы, предназначенные для измерений и измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде силы и напряжения постоянного тока, сопротивления постоянному току, сигналов от термопар и термопреобразователей сопротивления, частоты следования импульсов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.
Внешний вид.
Системы
Рисунок № 1
Программное обеспечение
Программное обеспечение систем можно разделить на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер и/или загружаемое в контроллер FCP270/FCP280.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей систем в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «средний» - по Р 50.2.077-2014).
Метрологические характеристики измерительных модулей систем, указанные в таблице 2, нормированы с учетом ВПО.
В качестве программной платформы построения системы I/A Series (Foxboro EVOTM) используется внешнее программное обеспечение, основанное на интегрированном продукте, состоящем из системного программного обеспечения Foxboro I/A Series, Foxboro Control Software, Foxboro Control Core Services (v8. х и выше) и программного обеспечения для конфигурирования и разработки Foxboro Control Software (v4.x и выше) на базе системной платформы ArchestrA System Platform (х - номер подверсии, номер версии может быть выше, смотри таблицу 1). Основой системы является репозиторий баз данных Galaxy, который хранит информацию обо всех элементах системы, управляет их изменениями, правами доступа и безопасностью. Репозиторий баз данных Galaxy располагается на выделенном сервере и обеспечивает периодическое резервирование базы данных. Кроме Galaxy репозитория в стандартный набор программного обеспечения (Foxboro Control Software) входят следующие компоненты:
- среда разработки, конфигурирования и отладки - Foxboro Control Software Configuration Tools;
-
- системное обслуживание и мониторинг работы всех элементов системы - I/A Series (Foxboro EVOTM) System Manager;
-
- среда визуализации - Wonderware InTouch и/или Foxboro Foxview и соответствующая среда разработки подсистемы визуализации;
-
- система аварийных сообщений - Alarm Management и/или I/A Series (Foxboro
EVOTM) Alarm Managers;
-
- средство конфигурирования, мониторинга и документирования устройств HART, Foundation Fieldbus и Profibus - Foxboro Field Device Manager;
-
- система исторических данных - Wonderware Historian и/или I/A Series (Foxboro
EVOTM) AIM*Historian;
-
- система анализа исторических данных - Wonderware Historian Client;
-
- Wonderware Information Server для предоставления пользователям информации в виде HTML-страниц (Web-сервер);
-
- терминальный сервер - Terminal Server для поддержки удаленных операторских терминалов;
-
- прямой доступ к хранилищу конфигураций Galaxy для выполнения скриптов и
массовых изменений - Direct Access.
Внешнее программное обеспечение позволяет создавать новые базы данных, редактировать существующие конфигурации на месте эксплуатации объекта управления в режиме онлайн.
Интегрированная среда разработки Foxboro Control Software (ArchestrA IDE) является единым инженерным инструментарием для конфигурирования архитектуры системы, алгоритмов управления, привязки функциональных блоков к физическим сигналам и интерфейсу оператора и соответствует стандартам IEC 1131-3, S88: FBD (Functional Block Diagram), SFC (Sequential Flow Chart), Ladder Logic.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение | ||
Идентификационное наименование ПО |
Foxboro I/A Series (Foxboro Evo Control Services) |
Core |
Foxboro Control Software (Foxboro Evo Control Software) |
Номер версии (идентификационный номер ПО) |
Не ниже 8.х, где х - номер подверсии |
Не ниже 4.х, где х - номер подверсии | |
Цифровой идентификатор ПО |
По номеру версии |
По номеру версии |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Системы I/A Series (Foxboro EVOTM). Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системам I/A Series (Foxboro EVOTM)
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы-изготовителя.
Поверка
ПоверкаПоверка осуществляется по МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измеритель-но-вычислительных, управляющих, программно-технических комплексов. Методика поверки», утвержденной ВНИИМС 16 июня 1999 г. с изменением № 1,
утверждённым ФГУП «ВНИИМС» 28.11.2011.
Перечень основных средств поверки:
-калибратор - вольтметр универсальный В1-28
Лист № 10 Всего листов 10 в режиме воспроизведений:
Ди= ±(0,003%U+0,0003%Um);
Ai= ±(0,006%I+0,002%Im);
в режиме измерений:
Ди= ±(0,003%U+0,0003%Um));
Д= ± (0,01%I+0,0015%Im) -магазин сопротивлений Р 4831 (класс точности 0,02);
-частотомер электронно-счётный Ч3-63;
-генератор сигналов Г5-60 (погрешность установки длительности Д=±(10"^ + 10 нс)).
Изготовитель
Фирма «Invensys Systems Inc.», США
33 Commercial Street Foxboro, MA 02035-2099
USA
Заявитель
ООО «Инвенсис Проусесс Системс», г.Москва
Адрес: 123022, г. Москва, Звенигородское шоссе, д.18/20, корпус 1 тел. (495) 663-77-73, ф. (495) 663-77-74 www.invensys.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»), Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Системы I/A Series (Foxboro EVOTM) (далее - системы) являются проектно-
компонуемыми, на их основе могут быть построены многоуровневые распределенные системы большего объема. Системы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов в различных отраслях промышленности.
Системы включают:
-
- модули ввода/вывода серии FBM и Compact FBM;
-
- управляющие процессоры FCP270 и/или FCP280, обеспечивающие управление технологическим процессом и служащие в качестве коммуникационного интерфейса между модулями FBM и Compact FBM и сетью управления;
-
- терминальные панели (ТА), являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту модулей FBM и Compact FBM;
-
- вспомогательное оборудование (блоки питания, адаптеры, коммутаторы и др.);
-
- операторские станции и сервера.
Для связи с компонентами, периферийными устройствами, датчиками системы имеют встроенную поддержку сетевых протоколов и технологий: Ethernet, HART, Foundation Fieldbus, MESH и др.
Модули ввода/вывода и управляющие процессоры крепятся на терминальные панели, которые, в свою очередь, монтируются, как правило, в шкафах на DIN-рейках.
Измерительные каналы систем могут содержать перечисленные ниже измерительные модули в любых технически целесообразных сочетаниях:
-
- модуль аналоговых входных сигналов 0 - 20 мА с гальванической изоляцией сигналов (FBM 201);
-
- компактный модуль аналоговых входных сигналов 0 - 20 мА с гальванической изоляцией сигналов (Compact FBM 201);
-
- модуль для сигналов напряжения низкого уровня (FBM 201b);
-
- модуль аналоговых входных сигналов 0 - 5 В (FBM 201с);
-
- модуль аналоговых входных сигналов 0 - 10 В (FBM 201d);
-
- модуль для сигналов термопар и напряжения низкого уровня (FBM 202);
-
- компактный модуль для сигналов термопар и напряжения низкого уровня (Compact FBM 202);
-
- компактный модуль для входных сигналов термометров сопротивления (Compact FBM 203);
-
- модуль для входных сигналов термометров сопротивления (FBM 203, FBM 203d, FBM 203b, FBM 203c)
-
- модуль аналоговых входов/выходов 0 - 20 мА (FBM 204);
-
- компактный модуль аналоговых входов/выходов 0 - 20 мА (Compact FBM 204);
-
- резервированный модуль аналоговых входов/выходов 0 - 20 мА с гальванической изоляцией сигналов (FBM 205);
-
- модуль импульсных входных сигналов (FBM 206);
-
- модуль импульсных входных сигналов, аналоговых выходных сигналов (FBM 206b);
-
- модуль аналоговых входов/выходов 0 - 20 мА (FBM 208, FBM 208b);
-
- модуль аналоговых входных сигналов с дифференциальной изоляцией 0 - 20 мА (FBM 211);
-
- компактный модуль аналоговых входных сигналов с дифференциальной изоляцией 0 - 20 мА (Compact FBM 211);
-
- модуль входных сигналов термопар и напряжения низкого уровня с дифференциальной изоляцией (FBM 212);
-
- модуль аналоговых входов 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (FBM 214, FBM 214b);
-
- компактный модуль аналоговых входов 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (Compact FBM 214b);
-
- модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 215);
-
- компактный модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (Compact FBM 215);
-
- резервированный модуль аналогового входа 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (FBM 216, FBM 216b);
-
- резервированный компактный модуль аналогового входа 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (Compact FBM 216b);
-
- резервированный модуль аналоговых выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 218);
-
- резервированный компактный модуль аналоговых выходов 4 - 20 мА,
поддерживающий HART-протокол (Compact FBM 218b);
-
- модуль аналоговых входов/выходов 0 - 10 В (FBM 227);
-
- резервированный модуль аналоговых выходов 0 - 20 мА (FBM 237);
-
- резервированный компактный модуль аналоговых выходов 0 - 20 мА (Compact FBM 237);
-
- модуль аналоговых входов/выходов 4 - 20 мА, поддерживающий HART-протокол (FBM 244);
-
- резервируемый модуль аналоговых входов/выходов 4 - 20 мА с гальванической изоляцией сигналов, поддерживающий HART-протокол (FBM 245);
-
- модуль универсальный входов/выходов 0 - 20 мА, 0-5/10 В с гальванической изоляцией сигналов (FBM 247);
-
- резервированный компактный модуль универсальный входов/выходов 0 - 20 мА, 05/10 В (Compact FBM 247).

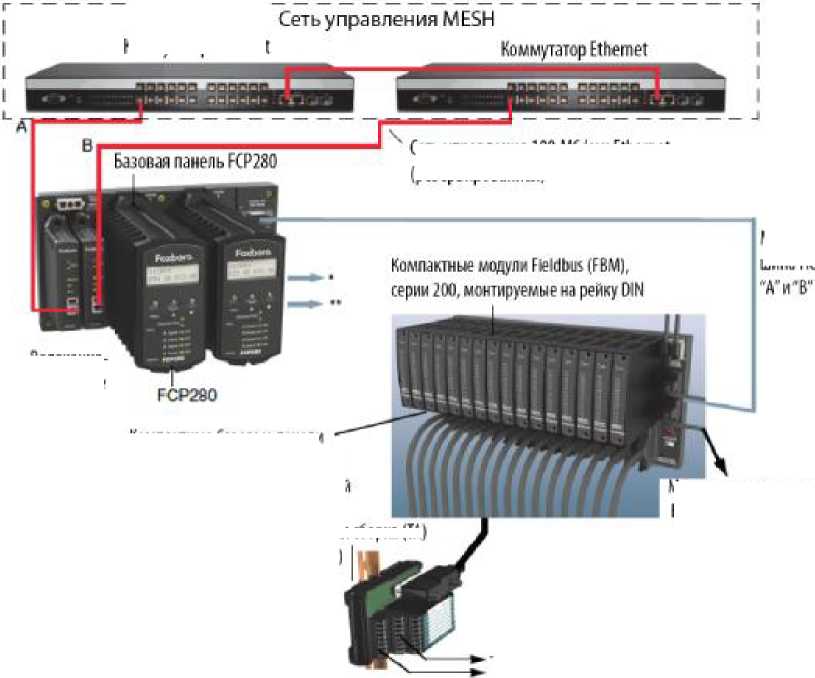

На рисунке 1 приведён общий вид системы.
Коммутатор Ethernet
Клеммная сборка (ТА) (Пример)
' К .'От полевых датчиков/ приводов
&ОПОКОННО-
ОПТИЧеСКИВ
аддгперы
Межмцдупьн ая шина f lei dbusi к следуют ей ко «пашой пли стандартной (наовой панели Если это последняя ба jobs я панель,, установите терминатор)
Кампа ктные 1м ювые Паней и с 16 слотами (цепочка базовый панелей содержит до 12 модулей
FBM серии 200)
Рисунок 1 - Общий вид системы
Сеть управления 100 .ween Ethernet (резервированная)
Межмодульная шина Fieldbus'
Комплектность систем определяется индивидуальным заказом.
В комплект поставки также входят:
-
- комплект общесистемного программного обеспечения;
-
- комплект внешних устройств и кабелей;
-
- комплект шкафного оборудования;
-
- комплект ЗИП;
-
- руководство по эксплуатации.
Основные технические характеристики измерительных модулей системы I/A Series (Foxboro EVOTM) приведены в таблице 2.
Таблица 2
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды на 10 °С |
Примечание | |
На входе |
На выходе | ||||
FBM 201 8 аналог . вх. каналов |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=61,5 Ом |
Compact FBM 201 8 аналог. вх. каналов |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=61,5 Ом |
FBM 201b 8 аналог. вх. каналов |
0 - 100 мВ |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх= 10 МОм |
FBM 201c 8 аналог. вх. каналов |
0 - 5 В |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх= 10 МОм |
FBM 201d 8 аналог. вх. каналов |
0 - 10 В |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх= 10 МОм |
FBM 202 8 аналог. вх. каналов + 1 канал для компенсаци и темп.хол. спая |
-10,5 - +69,5 мВ, сигналы от термопар типов В (0.1820 °С) E (-270...910 °С) J (-210.1200 °С) K (-270..1372 °С) N (-270..1300 °С) R (-50.1768 °с) S (-50..1768 °С) T (-270.400 °С) |
16 бит |
мВ: ± 0,05 % от диап. изм. (± 27 мкВ) ± 3,8 °С ± 0,7 °С ± 0,8 °С ± 1,0 °С ± 1,0 °С ± 2,6 °С ± 2,8 °С ± 0,9 °С |
± 0,05 % |
Rвх= 10 МОм погреш. канала компенсаци и темп. хол. спая ±0,5 °С (со встроенным термочувст. элементом) |
Compact FBM 202 8 аналог. вх. каналов + 1 канал для компенсаци и темп.хол. спая |
-10,5 - +69,5 мВ, сигналы от термопар типов В (0.1820 °С) E (-270...910 °С) J (-210.1200 °С) K (-270..1372 °С) N (-270..1300 °С) R (-50.1768 °С) S (-50.1768 °С) T (-270.400 °С) |
16 бит |
мВ: ± 0,05 % от диап. изм. (± 27 мкВ) ± 3,8 °С ± 0,7 °С ± 0,8 °С ± 1,0 °С ± 1,0 °С ± 2,6 °С ± 2,8 °С ± 0,9 °С |
± 0,05 % |
Rвх= 10 МОм погреш. канала компенсаци и темп. хол. спая ± 0,5 °С (со встроенным термочувст. элементом) |
Продолжение таблицы 2
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды на 10 °С |
Примечание | |
На входе |
На выходе | ||||
FBM 203/ FBM203d 8 аналог. вх. каналов термом. сопр. |
0 - 320 Ом, сигналы от термометров сопрот. типа: Pt, Ni |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=50 Ом |
FBM 203b 8 аналог. вх. каналов термом. сопр. |
0 - 640 Ом, сигналы от термометров сопрот. типа: Pt, Ni |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=50 Ом |
FBM 203 c 8 аналог. вх. каналов термом. сопр. |
0 - 30 Ом, сигналы от термометров сопрот. типа: Си |
16 бит |
± 0,1 % от диап. изм. |
± 0,05 % |
Rвх=10 Ом |
Compact FBM 203 8 аналог. вх. каналов термом. сопр. |
0 - 320 Ом, сигналы от термометров сопрот. типа: Pt, Ni |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=50 Ом |
FBM 204 4 аналог. вх. канала + 4 аналог. вых. канала |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=61,5 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс | |
Compact FBM 204 4 аналог. вх. канала + 4 аналог. вых. канала |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=61,5 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс | |
FBM 205 4 аналог. вх. канала 4 аналог. вых. канала |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. | |
FBM 206 8 вх. импульс. каналов |
10 Гц - 25 кГц |
16 бит |
± 0,01 % (относительная погрешность в рабочих условиях применения) |
Rвх=10 кОм | |
FBM 206b 4 вх. импульс. каналов 4 вых. аналог. каналов |
10 Гц - 25 кГц |
16 бит |
± 0,01 % (относительная погрешность в рабочих условиях применения) |
Rвх=10 кОм | |
12 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
К-нвых до 750 Ом макс. |
Продолжение таблицы 2
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды на 10 °С |
Примечание | |
На входе |
На выходе | ||||
FBM 208/ FBM208b 4 аналог. вх. канала 4 аналог. вых. канала |
0 - 20 мА |
16 бит |
± 0,3 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. | |
FBM 211 16 диф.аналог. вх. каналов |
0 - 20 мА |
16 бит |
± 0,07 % от диап. изм. |
± 0,05 % |
Rвх=61,9 Ом |
Compact FBM 211 16 диф.аналог. вх. каналов |
0 - 20 мА |
16 бит |
± 0,07 % от диап. изм. |
± 0,05 % |
Rвх=61,9 Ом |
FBM 212 14 диф. аналог. вх. каналов термом. сопр. |
-10,5 - +71,42 мВ, сигналы от термопар типов: В (0.1820 °С) E (-270...910 °С) J (-210.1200 °С) K (-270..1372 °С) N (-270..1300 °С) R (-50.1768 °С) S (-50.1768 °С) T (-270.400 °С) |
16 бит |
мВ: ± 0,027 мВ ± 3,8 °С ± 0,7 °С ± 0,8 °С ± 1,0 °С ± 1,0 °С ± 2,6 °С ± 2,8 °С ± 0,9 °С |
± 0,05 % |
Rвх= 10 МОм погреш. канала компенсаци и темп. хол. спая ± 0,5 °С (со встроенным термочувст. элементом) |
FBM 214/ FBM 214b 8 вх. каналов |
4 - 20 мА |
15 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=280 Ом |
Compact FBM 214b 8 вх. каналов |
4- 20 мА |
15 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=280 Ом |
FBM 215 8 аналог. вых. каналов |
13 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. |
Compact FBM 215 8 аналог. вых. каналов |
13 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. |
FBM 216/ FBM 216b 8 вход. каналов |
4 - 20 мА |
15 бит |
± 0,095 % от диап. изм. |
± 0,05 % |
Rвх=280 Ом |
Окончание таблицы 2
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды на 10 °С |
Примечание | |
На входе |
На выходе | ||||
Compact FBM 216b 8 вх. каналов |
4 - 20 мА |
15 бит |
± 0,095 % от диап. изм. |
± 0,05 % |
Rвх=280 Ом |
FBM 218 8 анал.вых. каналов |
13 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. |
Compact FBM 218b 8 выход. каналов |
13 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. |
FBM 227 4 аналог. вх. канала 4 аналог. вых. канала |
0 - 10 В |
12/13/14/ 15 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом |
12 бит |
0 - 10 В |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750Ом макс. | |
FBM 237 8 аналог. вых. каналов |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. |
Compact FBM237 8 аналог. вых. каналов |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. |
FBM 244 4 аналог. вх. канала 4 аналог. вых. канала |
4 - 20 мА |
12 бит |
± 0,05 % от диап. изм. |
± 0,1 % |
Rвх=50 Ом |
12 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,1 % |
R1ibbi\ до 735 Ом макс. | |
FBM 245 4 аналог. вх. канала 4 аналог. вых. канала |
4 - 20 мА |
12 бит |
± 0,095 % от диап. изм. |
± 0,1 % |
Rвх=50 Ом |
12 бит |
4 - 20 мА |
± 0,07 % от диап. изм. |
± 0,1 % |
R1ibbi\ до 735Ом макс. | |
FBM 247 8 универс. аналог. каналов вх./вых. |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. | |
0 - 10 В 0 - 5 В |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом | |
13 бит |
0 - 10 В 0 - 5 В |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibbi\ до 750 Ом макс. |
Окончание таблицы 2
Модули |
Сигналы |
Пределы допускаемой основной погрешности |
Пределы допускаемой дополнительной приведённой погрешности от изменения температуры окр.среды на 10 °С |
Примечание | |
На входе |
На выходе | ||||
Compact FBM247 8 универс. анало.каналов вх./вых. |
0 - 20 мА |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом |
13 бит |
0 - 20 мА |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. | |
0 - 10 В 0 - 5 В |
16 бит |
± 0,05 % от диап. изм. |
± 0,05 % |
Rвх=60 Ом | |
13 бит |
0 - 10 В 0 - 5 В |
± 0,07 % от диап. изм. |
± 0,05 % |
R1ibi>i\ до 750 Ом макс. |
-
• Рабочие условия применения:
-
- температура окружающего воздуха от минус 20 до плюс 60 °С (нормальная температура 25 °С);
-
- относительная влажность от 5 до 95 % без конденсации;
-
• Температура хранения и транспортирования от минус 40 до 70 °С;
-
• Напряжение питания - 24 В ± 5 % постоянного тока;
-
• Потребляемая мощность - от 5,0 до 9,4 Вт в зависимости от модификации модуля;
-
• Масса модуля, кг - от 0,284 до 1,0 в зависимости от модификации модуля;
-
• Габаритные размеры модуля, мм, не более - 114х45х104 для стандартного модуля и 130х25х150 для компактного модуля соответственно.
