Система является проектно-компонуемой, многоуровневой распределённой системой, применяемой для осуществления производственного контроля над соблюдением установленных законодательством РФ требований промышленной безопасности опасного производственного объекта. Функция системы состоит в измерениях различных параметров технологического процесса (температура, давление, расход и др.) посредством обработки токовых сигналов, перевода их в аналого-цифровую форму и приведение к единицам измерений физических величин технологических параметров.

Система включает в себя подсистему сбора, первичной обработки и контроля технической информации, выполняющей:

• - опрос датчиков и приведение к физическим единицам измерений технологических параметров;

• - контроль отклонений технологических параметров от регламентных норм;

• - автоматическую диагностику состояния технических средств;

• - формирование базы данных в режиме реального времени;

• - обеспечение хранения значений уставок и данных, передаваемых со станции оператора, а также конфигурационной информации.

Система включает:

• - измерительные модули типа FBM201, FBM211 и FBM214/ FBM214b;

• - управляющие процессоры FCP270;

• - терминальные панели, являющиеся модулями соединения с полевыми сигналами и обеспечивающие защиту измерительных модулей FBM;

• - вспомогательное оборудование (блоки питания, адаптеры, коммутаторы);

• - автоматизированные рабочие места (АРМ) оператора и сервер.

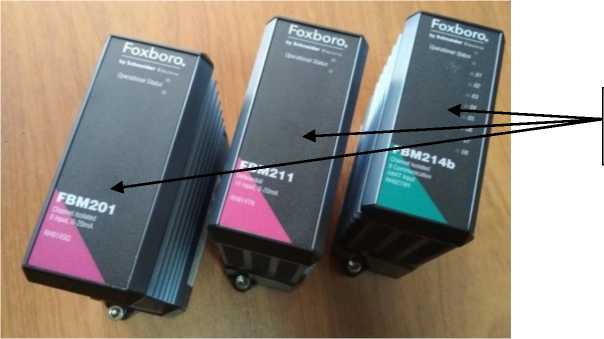

На рис. 1 приведён внешний вид измерительных модулей FBM, где стрелками на передних панелях модулей указаны места нанесения знака поверки.

Места нанесения знака поверки

Рисунок 1 - Модули Fieldbus (FBM), монтируемые на DIN - рейку

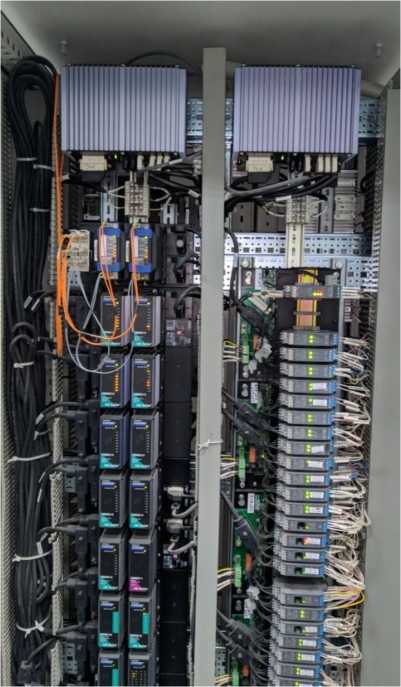

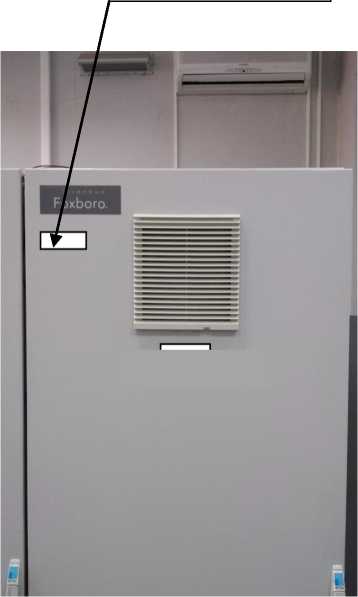

На рисунке 2 приведён вид на шкаф управления системы в сборе и указано место расположения таблички с указанием полного наименования системы и заводского номера.

а)

Место нанесения заводского номера

б)

Рисунок 2 - Шкаф управления системы: а) система в сборе; б) место расположения таблички

Таблица 5 -

Состав системы, метрологические и технические характеристики входящих в нее модулей приведены в таблицах 2, 3 и 4.

Таблица 2 - Состав системы

Таблица 3 - Метрологические характеристики модулей

*- соответствует диапазону от 12800 до 64000 квант при отображении в ПО на АРМ оператора системы;

**- при нормальных условиях измерений (t = + 20 ^oC).

Таблица 4 - Основные технические характеристики системы
