Номер по Госреестру СИ: 66221-16
66221-16 Расходомеры вихревые
(Foxboro)
Назначение средства измерений:
Расходомеры вихревые Foxboro предназначены для измерений объёмного (массового) расхода и объёма (массы) газа, пара и жидкости.
Внешний вид.
Расходомеры вихревые
Рисунок № 1
Внешний вид.
Расходомеры вихревые
Рисунок № 2
Внешний вид.
Расходомеры вихревые
Рисунок № 3
Внешний вид.
Расходомеры вихревые
Рисунок № 4
Внешний вид.
Расходомеры вихревые
Рисунок № 5
Внешний вид.
Расходомеры вихревые
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.12.2021
Номер записи - 157664
ID в реестре СИ - 380064
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. 84CF Ду 80, мод. 84CF Ду 50, Foxboro 84, Foxboro, 84СF, 84CF100,
Производитель
Изготовитель - Фирма "Invensys Systems Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Бесплатный
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 3
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1987 от 2016.12.26 Об утверждении типов средств измерений
Наличие аналогов СИ: Расходомеры вихревые (Foxboro)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66221-16 Расходомеры вихревые (Foxboro) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
57146-14 Расходомеры (Turbo Flow GFG) Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН») (РОССИЯ Ростовская обл., Мясниковский р-он, с. Чалтырь) |
Все средства измерений Общество с ограниченной ответственностью НПО «Турбулентность-ДОН» (ООО НПО «Турбулентность-ДОН»)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14810-05 01.12.2010 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
14810-09 01.06.2014 |
Системы, I/A Series Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15055-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15055-09 01.01.2015 |
Контроллеры отказоустойчивые программируемые, TRICON/TS3000 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
15863-07 01.07.2012 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15863-08 01.01.2014 |
Датчики давления, I/A Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
15879-06 01.09.2011 |
Анализаторы кондуктометрические, 870 ITEC/ 871 EC (LB, NL, EV) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15880-06 01.09.2011 |
pH-метры, 8701 TPH/871 PH (A, B, F, P), 875 PH/871 PH, 871A, EP460, PH10 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15969-02 01.02.2007 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20, CFS30 (преобразователи расхода), CFT10, CFT15, CFT30 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
15969-06 01.04.2011 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода), CFT10, CFT15, CFT50 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
3 года | |
|
15971-02 01.02.2007 |
Расходомеры вихревые, 83F, 83W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
15971-07 29.09.2022 |
Расходомеры вихревые, 83F, 83W, 84F, 84W Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
15973-02 01.02.2007 |
Системы измерительные количества продукта в резервуарах, Tank-Expert Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20248-05 01.12.2010 |
Преобразователи измерительные, RTT20 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20361-02 01.02.2007 |
Счетчики-расходомеры индукционные с первичным и вторичным преобразователем, I/A Series (счетчик) 9300A (первичный преобразователь) IMT25 (вторичный преобразователь) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20361-03 01.07.2008 |
Счетчики-расходомеры индукционные с первичными и вторичными преобразователями, I/A Series (счетчик) 9300А, 2800, 8000А, 8300, 9100А, 9200А (первичные преобразователи) IMT25, IMT25L, IMT96 (вторичные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
4 года | |
|
20379-02 01.02.2007 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-04 01.02.2009 |
Преобразователи многопараметрические, IMV30 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
20379-10 01.04.2015 |
Преобразователи многопараметрические, IMV30 и IMV31 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20908-06 01.05.2011 |
Контроллеры отказоустойчивые программируемые, TRIDENT Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
51424-12 03.10.2017 |
Расходомеры многофазные, NetOil&Gas Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
53133-13 02.04.2018 |
Расходомеры массовые с преобразователями расхода и измерительными преобразователями, I/A Series (расходомеры), CFS10, CFS20 (преобразователи расхода) и CFT50, CFT51 (измерительные преобразователи) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
54693-13 23.08.2018 |
Датчики температуры, RTT15, RTT20, RTT30, RTT80 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
58863-14 24.10.2019 |
Системы, I/A Series (Foxboro EVO™) Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
60808-15 27.05.2020 |
Контроллеры отказоустойчивые программируемые, TRICON Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
66221-16 26.12.2021 |
Расходомеры вихревые, Foxboro Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
67381-17 02.05.2022 |
pH-метры, 875PH, 876PH и 876PH-S Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
67732-17 09.06.2022 |
Анализаторы кондуктометрические, 875EC, 875CR, 876EC, 876CR Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
82627-21 |
Система I/A Series установки ЭЛОУ-АВТ-6 и секции висбрекинга гудрона ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 0 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82626-21 |
Система I/A Series установки Л-24-6 ПАО "Саратовский НПЗ", 1, 8, 3, 9, 3, 1 Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
82766-21 |
Система I/A Series участка резервуарного парка паспортной продукции 4 группы производства №4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84373-22 |
Система I/A Series установки РХ № 2 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84348-22 |
Система I/A Series установки изомеризации ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84487-22 |
Система I/A Series установки ХВО ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84469-22 |
Система I/A Series установки БОСВ и участка ФХ ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84521-22 |
Система I/A Series участка резервуарного парка паспортной продукции 3 группы производства № 4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
|
84522-22 |
Система I/A Series установки БОВ-4 ПАО "Саратовский НПЗ", Обозначение отсутствует Фирма "Invensys Systems Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
4 года |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Расходомеры (Turbo Flow GFG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры (Turbo Flow GFG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 7411 |
|
ФБУ Мурманский ЦСМ Мурманская область |
3391 | 7411 |
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи на периферийные устройства информации об измерениях. Корректность реализации алгоритмов вычисления проверяется напрямую при поверке расходомера на испытательном стенде. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений - «высокий» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
84S Low Power |
84S |
84CF, 84CW |
|
Идентификационное наименование ПО |
20BAACL G |
20BAACT E |
20BAACY B |
|
Номер версии (идентификационный номер) ПО |
2.011 |
2.011 |
1.223.087 |
|
Цифровой идентификатор ПО (контрольная сумма) |
0xB568 |
0xB568 |
0x5B5AE67 |
Информация о версии программного обеспечения доступна для просмотра на жидкокристаллическом дисплее через меню расходомера.
Защита программного обеспечения расходомеров вихревых Foxboro от изменений через внешние интерфейсы или через меню прибора (преднамеренных или непреднамеренных) обеспечивается системой защитных паролей и аппаратными микропереключателями, расположенными внутри пломбируемого корпуса, и непосредственно пломбировкой корпуса расходомера. Расположение микропереключателей на плате расходомера представлено на рисунке 5. Схема пломбировки от несанкционированного доступа представлена на рисунке 5.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам вихревым FoxboroГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расходов газа
ГОСТ 8.142-2013 ГСИ. Государственная поверочная схема для средств измерений массового и объёмного расхода (массы и объёма) жидкости
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости
Техническая документация фирмы «Invensys Systems Inc.», США
Поверка
Поверкаосуществляется по документу РТ-МП-3930-449-2016 «ГСИ. Расходомеры вихревые Foxboro. Методика поверки», утверждённому ФБУ «Ростест - Москва» 14.10.2016 г.
Основные средства поверки:
-
- рабочий эталон 2-го разряда по ГОСТ 8.510-2002, погрешность ±0,15 %;
-
- рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014, погрешность ±0,33 %;
-
- калибратор многофункциональный MC5-R, регистрационный № 22237-08, диапазон воспроизведения частоты от 10 до 100 Гц, амплитуда до 10 В, погрешность ±0,1 %, диапазон измерений силы постоянного тока от 4 до 20 мА, погрешность ±0,1 %;
-
- штангенциркуль ABSOLUTE DIGIMATIC серий 500, 550, 551, 552, 573, регистрационный № 49805-12, диапазон измерений от 0 до 300 мм;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Invensys Systems Inc.», США
38 Neponset Drive, Foxboro, MA 02035, USA Телефон: +1 508 549 2424
Факс: +1 508 549 4999
Web-сайт: www.foxboro.com
Заявитель
Общество с ограниченной ответственностью «Шнейдер Электрик Системс» (ООО «Шнейдер Электрик Системс»)
ИНН 7707631042
Адрес: 123022, г. Москва, ул. Двинцев, д. 12, корпус 1 Телефон: +7 (495) 777 999 0
Факс: +7 (495) 777 999 2
Е-mail: pa.moscow@schneider-electric.com Web-сайт: www.schneider-electric.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве»Адрес: 117418, г. Москва, Нахимовский пр., 31 Телефон: +7 (495) 544 00 00
Web-сайт: http://www.rostest.ru/ Е-mail: info@rostest.ru
Принцип действия расходомеров вихревых Foxboro основан на эффекте возникновения вихрей в потоке, проходящем через расходомер, при его взаимодействии с телом обтекания. Частота следования вихрей пропорциональна скорости потока и не зависит от плотности и вязкости среды.
Расходомеры вихревые Foxboro состоят из первичного преобразователя с телом отекания и электронного блока.
Расходомеры вихревые Foxboro являются двухпроводными приборами с питанием по цепи от 4 до 20 мА и поддержкой протокола коммуникации HART. Расходомеры доступны также в исполнении Low Power с низким потреблением питания. У приборов в исполнении Low Power потребляемый ими ток равен постоянному значению 10 мА, и расходомер продолжает работать при снижении напряжения питания до 10 В постоянного тока. Такие расходомеры генерируют импульсный цифровой сигнал, пропорциональный расходу, и поддерживают протокол HART. Они предназначены для работы от аккумуляторов с любым способом подзарядки (генератор, солнечные батареи и т. п.).
Расходомеры вихревые Foxboro изготавливаются в следующих модификациях: 84S -могут использоваться в пищевой и фармакологической промышленности, 84CF -
с температурной компенсацией плотности измеряемой среды во фланцевом исполнении, 84CW - с температурной компенсацией плотности измеряемой среды в бесфланцевом исполнении. Существуют варианты компактного и раздельного исполнения расходомеров, а также специальная версия для высокой температуры.
Общий вид расходомеров вихревых Foxboro представлен на рисунках 1 - 4.
Схема пломбировки от несанкционированного доступа расходомеров вихревых Foxboro представлена на рисунке 5.

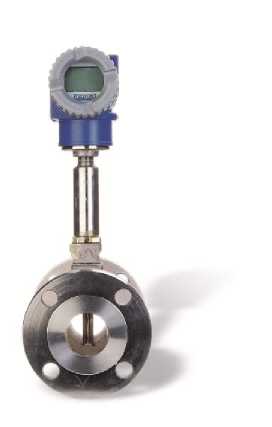

Рисунок 1 - Расходомер вихревой 84CF (версия для высокой температуры)

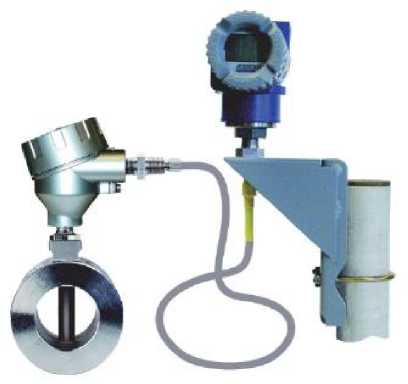

Рисунок 2 - Расходомер вихревой 84CW (версия для раздельного монтажа)

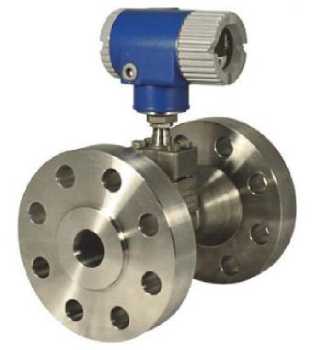

Рисунок 3 - Расходомер вихревой 84CF

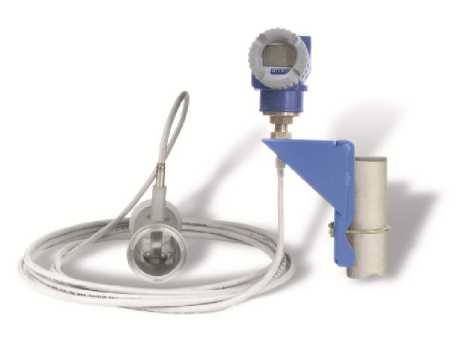

Рисунок 4 - Расходомер вихревой 84S (версия для раздельного монтажа)
Перемычка в положении защиты от записи
I I.H. Я.1
Контакты защиты от записи
Стопор крышки

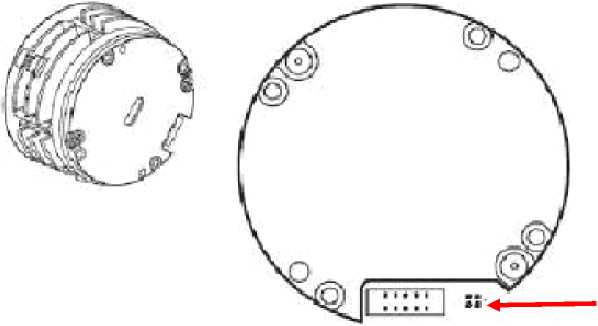

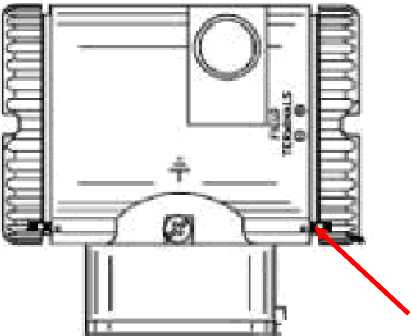

Рисунок 5 - Схема пломбировки от несанкционированного доступа
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диаметр условного прохода, Ду, мм - для 84CF и 84СW |
от 15 до 300 |
|
- для 84 S |
50, 80 |
|
Диапазон измерений объёмного расхода жидкостей (зависит от Ду), м3/ч |
от 1,54 до 1886 |
|
Диапазон измерений объёмного расхода газов и пара (зависит от Ду), м3/ч |
от 0,12 до 32500 |
|
Давление измеряемой среды, МПа, не более |
25 |
|
Пределы допускаемой относительной погрешности измерений объёма и объёмного расхода, %, в зависимости от расхода (критерия Рейнольдса, Re): - жидкости с Re > 30000 (для 84S Ду50 Re >100000, для 84S Ду80 Re >38000) |
±0,5 |
|
- жидкости 30000 (100000 для 84S Ду50, 38000 для 84S Ду80) > Re > 20000 |
±1,0 |
|
- жидкости с 20000 > Re > 5000 |
±2,0 |
|
- газа и пара с Re > 20000 |
±1,0 |
|
- газа и пара с 20000 > Re > 5000 |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений массового |
±1,4 |
|
расхода насыщенного пара (для 84CF, 84CW), % | |
|
Пределы допускаемой абсолютной погрешности измерений температуры |
±0,56 |
|
потока измеряемой среды (для 84CF, 84CW), °С | |
|
Диапазон измерений температуры измеряемой среды, °С: - для 84CF и 84CW |
от -20 до +260 |
|
- для 84S |
от -18 до +177 |
|
- для 84CF и 84CW (для высоких температур) |
от -20 до +371 |
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значение |
|
Температура окружающей среды, °С |
от -40 до +80 |
|
Выходные сигналы - токовый, мА |
от 4 до 20 |
|
- импульсный |
сухой контакт |
|
- цифровой |
протокол HART |
|
Напряжение питания постоянного тока, В - обычное исполнение |
от 15,5 до 42 |
|
- 84S Low Power |
от 10 до 42 |
|
Монтажная длина, мм |
от 138 до 543 |
|
Масса, кг |
от 3,2 до 303,3 |
