Номер по Госреестру СИ: 52995-13
52995-13 Измерители частоты щитовые
(FREQUENCY METER)
Назначение средства измерений:
Измерители частоты щитовые FREQUENCY METER (далее - измерители) предназначены для измерений частоты.
Внешний вид.
Измерители частоты щитовые
Рисунок № 1
Внешний вид.
Измерители частоты щитовые
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт в левый верхний угол титульного листа типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 4 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям частоты щитовым FREQUENCY METER
ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Поверка
Поверка осуществляется по ГОСТ 8.422-81 «ГСИ. Частотомеры. Методы и средства поверки».Перечень рекомендуемых основных средств поверки:
- устройство для питания измерительных цепей постоянного и переменного токов УИ300.1
Изготовитель
фирма FRER s.r.l.,
Viale Europa, 12 - 20093, Cologno Monzese (Ml) - Italy
тел.: + 39 02 27302828; факс: +39 02 25391518
Заявитель
Общество с ограниченной ответственностью «Маркет Гейт» (ООО «Маркет Гейт»)
Адрес: 124460, г. Москва, Зеленоград, корп. 1205, н.п. 1.
тел.: (499) 70-773-70
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail: pcm@sura.ru
Конструкция измерителей выполнена в пластмассовом корпусе со стрелочным индикатором и рассчитана для крепления на щитовые панели с помощью резьбовых соединений.
Принцип действия измерителей основан на измерении частоты в питающих сетях переменного электрического напряжения с непосредственным снятием показаний со стрелочного индикатора.
Измерители имеют механическую корректировку начального положения стрелки индикатора относительно нулевой отметки и рассчитаны на перпендикулярное расположение измерительной шкалы относительно поверхности Земли.
Измерители имеют две модификации (F и А), отличающиеся углом отклонения стрелки индикатора. Каждая из модификаций может иметь исполнения, отличающиеся габаритными размерами, номинальным электрическим напряжением и диапазоном измерений.

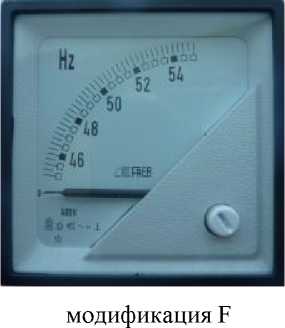

Фотографии общего вида представлены на рисунке 1.
модификация А
Рисунок 1
Комплект поставки включает:
- измеритель ;
- паспорт ;
- комплект крепежных элементов ;
- защитная задняя крышка;
- упаковочная коробка.
представлены в таблице 1. Таблица 1
Наименование параметра |
Значение |
Диапазон измерений, Гц |
от 45 до 55; от 45 до 65; от 55 до 65; от 90 до 110; от 180 до 220; от 360 до 440 |
Класс точности |
0,5 |
Номинальное входное напряжение переменного тока, В |
100; 115; 230; 400; 440 |
Допускаемое отклонение входного напряжения от номинального значения, %, не более |
± 20 |
Напряжение испытания изоляции с частотой 50 Гц и длительностью 1 мин, кВ |
2 |
Температура окружающего воздуха, °С |
от минус 10 до плюс 50 |
Номинальные значения габаритных размеров передней панели, (высотахширина), мм |
48x48; 72x72; 96x96; 144x144 |
