Номер по Госреестру СИ: 45808-10
45808-10 Трансформаторы напряжения
(TTV, мод. TTV003, TTV006, TTV010, TTV020, TTV050, TTV100)
Назначение средства измерений:
Трансформаторы напряжения TTV, модификации TTV003, TTV006, TTV010, TTV020, TTV050, TTV100 предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с номинальными напряжениями до 1,2 кВ включительно с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения

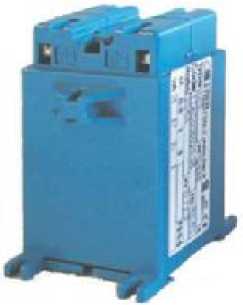

Рисунок № 1
Внешний вид.
Трансформаторы напряжения

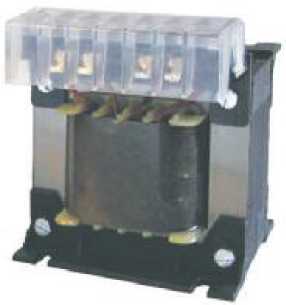

Рисунок № 2
Внешний вид.
Трансформаторы напряжения

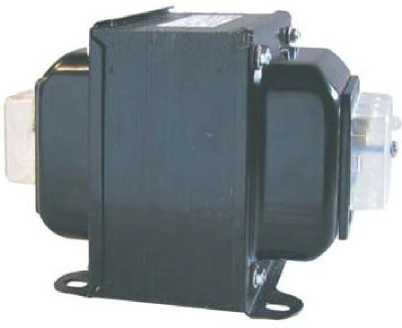

Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом в левой части титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TTV, модификации TTV003, TTV006, TTV010, TTV020, TTV050, TTV100
-
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
-
2. ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений
коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ.
-
3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.
-
4. Техническая документация фирмы «FRER s.r.l.», Италия.
Поверка
Поверкаосуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Изготовитель
Фирма «FRER s.r.l.», Италия
Адрес: Viale Europa, 12, 20093 Cologno Monzese MI, Italy.
Тел.: +39 02 27302828 Факс: +39 02 25391518
Web-сайт: http://www.frer.it
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ГЦИ СИ ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru
Трансформаторы напряжения TTV представляют собой однофазные электромагнитные масштабные измерительные преобразователи.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы изготавливаются с вторичными обмотками для измерений или защиты. Выводы вторичных обмоток помещены в контактную коробку, закрываемую изоляционной пломбируемой крышкой.
Трансформаторы выпускаются в нескольких модификациях, отличающихся характеристиками и конструктивными особенностями.
На трансформаторах имеется табличка технических данных.
Трансформатор напряжения TTV003
Трансформатор напряжения TTV006
Трансформаторы напряжения TTV010, TTV020
Трансформаторы напряжения TTV050,
TTV100
Таблица 1
Характеристика |
Значение для модификаций | |||||
TTV003 |
TTV006 |
TTV010 |
TTV020 |
TTV050 |
TTV100 | |
Наибольшее рабочее |
До 0,72 |
До 1,2 | ||||
напряжение, кВ | ||||||
100; 110; 115; 220; 230; 380; 400; |
100; 110; 115; 220; 230; 380; 400; | |||||
Номинальное |
440; 500; 100/\3; 110/^3; 115/^3; |
440; 500; 600; 800; 1000; 100/23; | ||||
напряжение первичной |
220/03; 230/33; 380/Д 400/Д |
110/Д 115/V3; 220/Д 230/Д | ||||
обмотки, В |
440/\3; 500/33; |
380/Д 400/Д 440/^3; 500/Д | ||||
600/V3; 800/Д 1000/23; | ||||||
Номинальное |
100; 110; 100/23; 1 |
10/^3; 100/3; 110/3 | ||||
напряжение вторичной | ||||||
обмотки, В | ||||||
Класс |
1/1,5 |
1/3 |
0,2/3 |
0,2/4 |
0,2/10 |
0,2/20 |
точности/вторичная |
1/3 |
1/6 |
0,2/4 |
0,2/8 |
0,2/25 |
0,2/40 |
нагрузка, В^А |
0,5/4 |
0,5/6 |
0,5/16 |
0,5/35 | ||
0,5/5 |
0,5/8 |
0,5/25 |
0,5/50 | |||
0,5/10 |
0,5/20 |
0,5/50 |
0,5/100 | |||
1/10 |
1/16 |
1/50 |
1/100 | |||
1/20 |
1/40 |
1/100 |
1/200 | |||
3Р/10 |
3Р/25 | |||||
3Р/20 |
3Р/50 | |||||
6Р/20 |
6Р/50 | |||||
6Р/40 |
6Р/100 | |||||
Номинальная частота |
50/60 | |||||
напряжения сети, Гц | ||||||
Масса, кг |
0,35 |
6 |
8 | |||
Г абаритные размеры, |
56x83x63 |
90x104x |
105x125x |
130x155x198 | ||
мм |
167 |
184 | ||||
Климатическое |
УХЛ4 | |||||
исполнение и | ||||||
категория размещения | ||||||
по ГОСТ 15150-69 |
