Номер по Госреестру СИ: 58145-14
58145-14 Преобразователи тока и напряжения измерительные
(MC0, MC2)
Назначение средства измерений:
Преобразователи тока и напряжения измерительные МС0, МС2 (далее - преобразователи) предназначены для преобразования входного сигнала постоянного или переменного электрического тока и напряжения в унифицированные сигналы постоянного тока или напряжения.

Внешний вид.
Преобразователи тока и напряжения измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку преобразователей и на паспорт в левый верхний угол титульного листа типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 4 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям тока и напряжения измерительным МС0, МС2
1 ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Лист № 5 Всего листов 5 2 ГОСТ 8.022-91 ГСИ . Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
3 ГОСТ Р 8.648 - 2008 Государственная поверочная схема для измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 х 10-2 до 2х 109 Гц.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МИ 1570-86 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Перечень рекомендуемых основных средств поверки представлен в таблице 3. Таблица 3
Наименование |
Метрологические характеристики |
Мультиметр цифровой прецизионный модели Fluke 8508А |
Диапазон измерений постоянного тока от 0 до 20 мА, погрешность ± (0,0018^и + 0,0002^к) %; Диапазон измерений напряжения постоянного тока от 0 до 20 В, погрешность ± (0,00045/Ли + 0.000025<’к) %. |
Калибратор универсальный FLUKE 5520A |
Диапазон воспроизведения силы постоянного тока от 0 до 11 А, абсолютная погрешность ± (0,001 ^1и + 0,00003 И,,); Диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, абсолютная погрешность ± (0,000018^ии + 0,000015-ик) |
Изготовитель
фирма FRER s.r.l., Италия
Viale Europa, 12 - 20093, Cologno Monzese (Ml) - Italy тел.: + 39 02 27302828; факс: +39 02 25391518
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ГЦИ СИ ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20 тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru
Конструкция преобразователей выполнена в пластмассовом корпусе и рассчитана для крепления с помощью DIN-рейки.
Принцип действия преобразователей основан на измерительном преобразовании значений аналоговых входных сигналов в унифицированные сигналы постоянного тока или напряжения.
Преобразователи имеют несколько модификаций, отличающихся видом измеряемой физической величины, диапазоном измерений, классом точности, количеством измерительных каналов (ИК), напряжением питания, и приведены в таблице 1.
Таблица 1
Функциональные особенности |
Тип модификации для измерений сигналов |
Кол-во ИК, шт. |
Группа модификаций | |
синусоидальных |
сложной формы | |||
Однофазный преобразователь переменного тока |
MC0EA |
- |
1 | |
Однофазный преобразователь переменного напряжения |
MC0EV |
- |
1 | |
Трёхфазный преобразователь переменного тока |
MC0A3 |
- |
1 | |
Трёхфазный преобразователь переменного напряжения |
MC0V3 |
- |
1 |
1 |
Трёхфазный преобразователь напряжения по схеме «треугольник» |
MC0D3 |
- |
1 | |
Трёхфазный преобразователь напряжения по схеме «звезда» |
MC0T3 |
- |
1 | |
Однофазный преобразователь переменного тока |
MC0EAQ (MC2EAQ) |
MC0EAR (MC2EAR) |
1 | |
Однофазный преобразователь переменного напряжения |
MC0EVQ (MC2EVQ) |
MC0EVR (MC2EVR) |
1 | |
Однофазный преобразователь переменного тока и напряжения |
MC0EAV (MC2EAV) |
MC0RAV (MC2RAV) |
2 |
2 |
Двухканальный преобразователь переменного тока |
MC0EQ2 (MC2EQ2) |
MC0RQ2 (MC2RQ2) |
2 | |
Двухканальный преобразователь переменного напряжения |
MC0EV2 (MC2EV2) |
MC0RV2 (MC2RV2) |
2 | |
Трёхканальный преобразователь переменного тока |
MC0EQ3 (MC2EQ3) |
MC0RQ3 (MC2RQ3) |
3 |
Продолжение таблицы 1
Функциональные особенности |
Тип модификации для измерений сигналов |
Кол-во ИК, шт. |
Группа модификаций | |
синусоидальных |
сложной формы | |||
Трёхканальный преобразователь переменного напряжения |
MC0EV3 (MC2EV3) |
MC0RV3 (MC2RV3) |
3 |
2 |
Трёхфазный преобразователь напряжения по схеме «треугольник» |
MC0ЕD3 (MC2ЕD3) |
MC0RD3 (MC2RD3) |
3 | |
Трёхфазный преобразователь напряжения по схеме «звезда» |
МС0ЕТ3 (МС2ЕТ3) |
MC0RT3 (MC2RT3) |
3 | |
Однофазный преобразователь переменного тока1 |
MC0EQ2S (MC2EQ2S) |
MC0RQ2S (MC2RQ2S) |
2 | |
MC0EQ3S (MC2EQ3S) |
MC0RQ3S (MC2RQ3S) |
3 | ||
Однофазный преобразователь переменного напряжения1 |
MC0EV2S (MC2EV2S) |
MC0RV2S (MC2RV2S) |
2 | |
MC0EV3S (MC2EV3S) |
MC0RV3S (MC2RV3S) |
3 | ||
Трёхканальный преобразователь переменного тока2 |
MC0ES3 (MC2ES3) |
MC0RS3 (MC2RS3) |
1 | |
Трёхканальный преобразователь переменного напряжения2 |
MC0EY3 (MC2EY3) |
MC0RY3 (MC2RY3) |
1 | |
Трёхфазный преобразователь напряжения по схеме «треугольник»2 |
MC0ЕDS (MC2ЕDS) |
MC0RDS (MC2RDS) |
1 | |
Трёхфазный преобразователь напряжения по схеме «звезда»2 |
MC0ЕTS (MC2ЕTS) |
MC0RTS (MC2RTS) |
1 | |
Преобразователь постоянного тока |
МС0МА (МС2МА) |
1 |
3 | |
Преобразователь постоянного напряжения |
MC0МV (мC2Мv) |
1 | ||
Преобразователь постоянного тока3 |
(МС2МА2) |
2 | ||
Преобразователь постоянного напряжения3 |
MC0МV2 |
2 |
Примечания. 1 Имеет один вход и два или три выхода.
-
2 Суммирующий или усредняющий преобразователь .
-
3 Имеет один вход и два гальванически изолированных выхода.

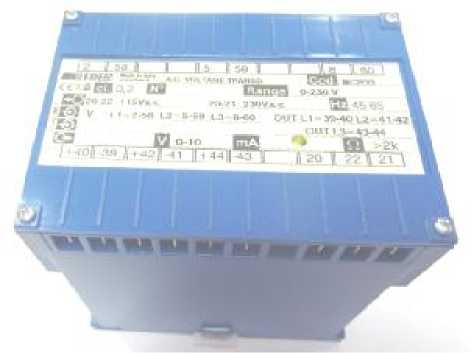

Фотография общего вида представлена на рисунке 1.

Рисунок 1
представлены в таблице 2.
Таблица 2
Наименование параметра |
Значение параметра для групп модификаций | ||
1 |
2 |
3 | |
Диапазон измерений напряжения постоянного тока, В |
- |
- |
0.0,06; 0.0,1; 0.0,15; 0.1; 0.5; 0.10; 0.24; 0.100; 0.200; 0.300; 0.400; 0.500; 0.600 |
Диапазон измерений силы постоянного тока |
- |
- |
0.1 мА; 0.5 мА; 0.10 мА; 0.20 мА; 4.20 мА; 0.1 А; 0.5 А; 0.10 А |
Диапазон измерений напряжения переменного тока промышленной частоты, В |
110; 230; 400; 440’ |
110; 230; 400; 440; 500 |
- |
Диапазон измерений силы переменного тока промышленной частоты, А |
1; 5 |
1; 2,5; 5 |
- |
Диапазон выходных унифицированных сигналов (на нагрузке) |
от 0 до 5 мА (2 кОм) от 0 до 10 мА (1 кОм) от 0 до 20 мА (500 Ом) |
от 0 до 10 В (не менее 2 кОм) от 0 до 1 мА (15 кОм) от 0 до 5 мА (3 кОм) от 0 до 20 мА (750 Ом) от 4 до 20 мА (750 Ом) | |
Пределы допускаемой основной приведённой погрешности измерений тока и напряжения, % |
± 1; ± 0,5 (для модификаций, указанных в таблице 1 без скобок) ± 0,2 (для модификаций, указанных в таблице 1 в скобках) | ||
Пределы допускаемой дополнительной приведённой погрешности измерений тока и напряжения, вызванной влиянием температуры на каждые 10 °С, в долях от основной |
2 | ||
Температура окружающего воздуха, °С |
от минус 10 до плюс 50 | ||
Номинальные значения габаритных размеров, (высота хширинах длина), мм |
70x100x110 | ||
Масса, кг, не более |
0,6 |
Продолжение таблицы 2
Напряжение питания (допускаемое отклонение), В:
или
|
24; 48; 115; 230; 400 (± 10 %) 24; 48; 110; 220 (-15...+20 %) |
Частота напряжения питания переменного тока, Гц |
от 45 до 65 |
Примечания. 1. Нормирующим значением является диапазон изменения выходного сигнала. 2. При заказе диапазон измерений, диапазон выходного унифицированного сигнала и напряжение питания выбираются из указанных значений. |
