Номер по Госреестру СИ: 68110-17
68110-17 Трансформаторы тока
(TAR, TAT, TAC)
Назначение средства измерений:
Трансформаторы тока серий TAR, TAT, TAC (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 или 60 Гц с целью передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока

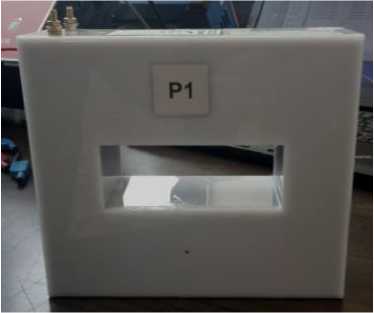

Рисунок № 1
Внешний вид.
Трансформаторы тока

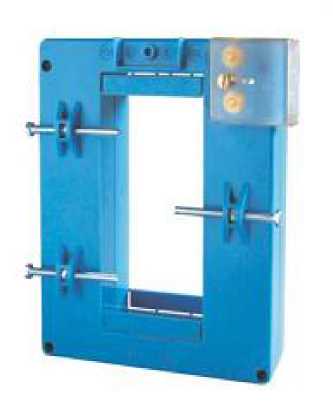

Рисунок № 2
Внешний вид.
Трансформаторы тока

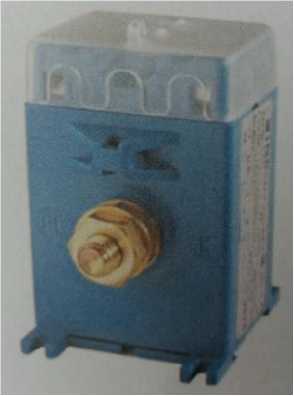

Рисунок № 3
Внешний вид.
Трансформаторы тока

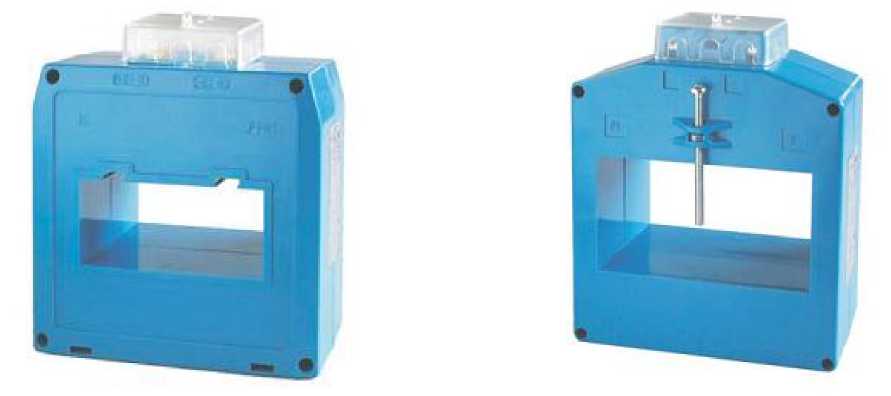

Рисунок № 4
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на табличку технических данных трансформаторов и типографским способом в левой части титульного листа паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока серий TAR, TAT, TACГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
Техническая документация фирмы-изготовителя
Поверка
Поверкаосуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (регистрационный номер в Федеральном информационном фонде № 19457-00); трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде № 27007-04); прибор сравнения КНТ-05
(регистрационный номер в Федеральном информационном фонде № 37854-08); магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Изготовитель
Фирма «FRER s.r.l.», ИталияАдрес: Viale Europa, 12, 20093 Cologno Monzese MI, Italy
Телефон: +39 02 27302828
Факс: +39 02 25391518
Web-сайт: http://www.frer.it
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии»Адрес: 142704, Московская область, Ленинский район, г. Видное, Промзона тер., корпус 526 Телефон: +7 (495) 278-02-48
E-mail: info@ic-rm.ru
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые. С одной вторичной обмоткой. С одним коэффициентом трансформации.
Трансформаторы тока серий TAR, TAT, TAC выпускаются в ряде модификаций, отличающихся техническими характеристиками и конструктивными особенностями: TAR085250N01O, TAR085400N01O_1, TAR085630N01O, TAR085800N01O_2,
TAR0851K0N01O_4, TAR1051K6N01O_1, TAR1052K0N01O_1, TAR1052K5N01O_4, TAR1254K0N01O_7, TAT082, TAT101, TAT125, TAC005. В зависимости от модификации трансформаторы могут иметь первичную обмотку в виде встроенной шины, которая крепится в окне магнитопровода (для модификации ТАС005) или не иметь ее (для остальных модификаций).
Вторичная обмотка трансформаторов намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который защищает его внутренние части от механических повреждений и проникновений влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора, и в целях исключения несанкционированного доступа закрываются пломбируемой прозрачной пластиковой крышкой.
Рабочее положение трансформаторов в пространстве - любое.
Общий вид трансформаторов представлен на рисунках 1 - 5.
Рисунок 1 - Трансформаторы модификации Рисунок 2 - Трансформаторы модификации
ТАТ082 ТАТ101
Рисунок 3 - Трансформаторы модификации ТАТ125
Рисунок 4 - Трансформаторы модификации ТАС005
Рисунок 5 - Трансформаторы модификаций TAR085250N01O, TAR085400N01O_1,
TAR085630N01O, TAR085800N01O_2, TAR0851K0N01O_4, TAR1051K6N01O_1, TAR1052K0N01O_1, TAR1052K5N01O_4, TAR1254K0N01O_7
Программное обеспечение отсутствует.
Таблица 1 - трансформаторов серии ТАТ
Модификация |
Номинальный первичный ток Лишь А |
Номинальный вторичный ток /2ном, А |
Номинальная вторичная нагрузка Л*2ном с коэффициентом мощности cosф2=0,8, В^А |
Класс точности вторичной обмотки для измерений и учета |
Номинальный коэффициент безопасности вторичной обмотки для измерений и учета ^Бном |
Масса, кг, не более |
Габаритные размеры (длинахвысотах хширина), мм, не более |
ТАТ082 |
250; 400; 630; 800; 1000 |
1 |
5 |
0,5 |
от 5 до 10 |
2,1 |
130x147x70 |
ТАТ101 |
1600; 2000; 2500 |
1 |
5 |
0,5 |
3,0 |
129x167x82 | |
ТАТ 125 |
4000 |
1 |
5 |
0,5 |
3,0 |
125x160x58 |
Таблица 2 - трансформаторов серий ТАС и TAR
Модификация |
Номинальный первичный ток /1ном, А |
Номинальный вторичный ток ^иом А |
Номинальная вторичная нагрузка <$2ном с коэффициентом мощности COSф2=0,8, В^А |
Класс точности вторичной обмотки для защиты |
Номинальная предельная кратность вторичной обмотки для защиты Кном |
Масса, кг, не более |
Габаритные размеры (длинаxвысотаx xширина), мм, не более |
ТАС005 |
5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100 |
1; 5 |
1 |
5Р |
5 |
0,4 |
56x83x88 |
TAR085250N01O |
250 |
1 |
5 |
5Р |
20 |
6,2 |
190x175x65 |
TAR085400N01O 1 |
400 |
1 |
5 |
5Р |
20 |
4,4 |
170x145x65 |
TAR085630N01O |
630 |
1 |
5 |
5Р |
20 |
3,8 |
165x140x70 |
TAR085800N01O 2 |
800 |
1 |
5 |
5Р |
20 |
3,6 |
165x135x70 |
TAR0851K0N01O 4 |
1000 |
1 |
5 |
5Р |
20 |
3,4 |
165x155x55 |
TAR1051K6N01O 1 |
1600 |
1 |
5 |
5Р |
20 |
3,7 |
185x155x55 |
TAR1052K0N01O 1 |
2000 |
1 |
5 |
5Р |
20 |
4,0 |
185x160x60 |
TAR1052K5N01O 4 |
2500 |
1 |
5 |
5Р |
20 |
3,7 |
175x155x60 |
TAR1254K0N01O 7 |
4000 |
1 |
5 |
5Р |
20 |
6,2 |
195x230x75 |
Таблица 3 - Общие характеристики трансформаторов
Наименование характеристики |
Значение |
Наибольшее рабочее напряжение, кВ |
0,72 |
Номинальная частота напряжения сети, Гц |
50 или 60 |
Климатическое исполнение по ГОСТ 15150-69 в диапазоне рабочих температур от -25 до +50 °С |
УХЛ 3.1 |
Средняя наработка на отказ, ч |
250 000 |
Средний срок службы, лет |
30 |
