Номер по Госреестру СИ: 54630-13
54630-13 Преобразователи частоты измерительные
(MC0FP, MC2FP)
Назначение средства измерений:
Преобразователи частоты измерительные MCOFP, MC2FP (далее - преобразователи) предназначены для измерений частоты сети.

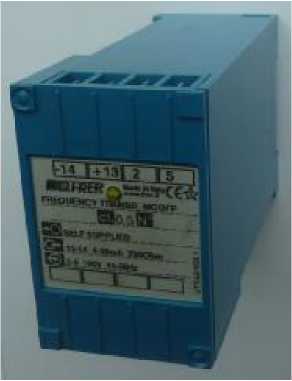

Внешний вид.
Преобразователи частоты измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт в левый верхний угол титульного листа типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 4 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям измерительным MCOFP, MC2FPГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МИ 1570-86 «ГСИ. Преобразователи измерительные
тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Перечень рекомендуемых основных средств поверки представлен в таблице 2. Таблица 2
Наименование |
Метрологические характеристики |
Мультиметр цифровой прецизионный модели Fluke 8508А |
Диапазон измерений постоянного тока от 0 до 20 мА, погрешность ± (0,0018^и + 0,0002^к) %; Диапазон измерений напряжения постоянного тока от 0 до 20 В, погрешность ± (О,ОО045Ч.’и + 0,000025^Uk) %. |
Устройство для питания измерительных цепей постоянного и переменного токов УИ300.1 |
Диапазон воспроизведения напряжения переменного тока в диапазоне частот от 45 до 5СС Гц, нестабильность воспроизведения частоты ± 0,01 %. |
Заявитель
Общество с ограниченной ответственностью «Маркет Гейт» (ООО «Маркет Гейт») Адрес: 124460, г. Москва, Зеленоград, корп. 1205, н.п. 1.тел.: (499) 70-773-70
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail: pcm@sura.ru
Конструктивно преобразователи размещены в пластмассовом корпусе. Преобразователи устанавливаются и крепятся на рейках электрических аппаратов в низковольтных комплектных устройствах - DIN-рейках.
Принцип действия преобразователей основан на преобразовании измеряемой частоты в унифицированные выходные сигналы постоянного тока или напряжения.
Питание преобразователей осуществляется от внешнего источника питания. Входная и выходная цепи гальванически развязаны.
Преобразователи имеют две модификации MС0FP и MС2FP, которые отличаются классом точности: O,5 и O,2 соответственно. Каждая из модификаций имеет несколько исполнений, отличающихся диапазоном измерений, номинальным входным напряжением и диапазоном унифицированного выходного сигнала.
Фотография общего вида представлена на рисунке 1.
Рисунок 1
представлены в таблице 1.
Таблица 1
Наименование параметра |
Значение параметра для модификации | |
MC0FP |
MC2FP | |
Диапазон измерений, Гц |
от 45 до 55; от 55 до 65; от 45 до 65; от 350 до 450 | |
Диапазон выходного унифицированного сигнала (номинальное значение сопротивления нагрузки) |
от 0 до 10 В (2 кОм); от 0 до 1 мА (15 кОм); от 0 до 5 мА (3 кОм); от 0 до 20 мА (750 Ом); от 4 до 20 мА (750 Ом) | |
Пределы допускаемой основной приведённой погрешности измерений частоты сети, % |
± 0,5 |
± 0,2 |
Пределы допускаемой дополнительной приведённой погрешности измерений частоты сети, вызванной влиянием температуры на каждые 10 °С, % |
± 0,25 |
± 0,1 |
Номинальное значение напряжения измеряемого сигнала, В |
100V3; 110V3; 100; 110; 230; 400; 440; 500 | |
Допускаемое отклонение напряжения измеряемого сигнала от номинального значения, % |
± 20 |
-85...+25 |
Допускаемое отклонение сопротивления нагрузки от номинального значения, % |
-95...+10 | |
Диапазон нормальных температур, °С |
от 15 до 25 | |
Диапазон рабочих температур, °С |
от минус 10 до плюс 50 |
от минус 25 до плюс 70 |
Напряжение питания от внешнего источника (допускаемое отклонение), В:
|
24; 48; 115; 230; 400 (± 10 %) 24; 48; 110; 220 (-15...+20 %) |
115; 230; 400 (± 25 %) 24; 48; 115; 230; 400 (± 20 %) |
Номинальные значения габаритных размеров (высотахширинахдлина), мм |
70х45х110 | |
Примечания. 1. Нормирующим значением является диапазон изменения выходного сигнала. 2. При заказе диапазон измерений, диапазон выходного унифицированного сигнала, номинальное значение напряжения измеряемого сигнала и напряжение питания выбираются из указанных значений. |
