Номер по Госреестру СИ: 82675-21
82675-21 Трансформаторы тока
(TAT)
Назначение средства измерений:
Трансформаторы тока ТАТ (далее - трансформаторы) предназначены для преобразования переменного тока в электрических цепях с целью передачи сигнала измерительной информации средствам измерений, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 или 60 Гц.

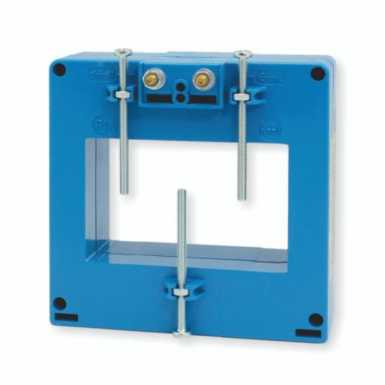

Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока
Рисунок № 6
Внешний вид.
Трансформаторы тока
Рисунок № 7
Внешний вид.
Трансформаторы тока
Рисунок № 8
Внешний вид.
Трансформаторы тока
Рисунок № 9
Внешний вид.
Трансформаторы тока
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на маркировочную наклейку трансформатора любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока ТАТГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Трансформаторы по принципу конструкции - шинные. По виду изоляции - в пластмассовом корпусе. По числу ступеней трансформации - одноступенчатые, с одной вторичной обмоткой и одним коэффициентом трансформации.
Трансформаторы выпускаются в следующих модификациях: ТАТ022, ТАТ050, ТАТ060, ТАТ061, ТАТ063, ТАТ064, ТАТ079, ТАТ081, ТАТ082, ТАТ084, ТАТ085, ТАТ090, ТАТ101, ТАТ106, TAT125, TAT126, TAT127, TAT128, TAT129, TAT165, TAT225, отличающихся конструктивными особенностями, а также метрологическими и массогабаритными характеристиками.
Трансформаторы встроенной первичной обмотки не имеют, в качестве первичной обмотки в окне магнитопровода трансформаторов крепится шина или кабель соответствующего размера.
Вторичная обмотка трансформатора намотана на тороидальный магнитопровод и заключена в пластмассовый корпус, который защищает его внутренние части от механических повреждений и проникновения влаги. Выводы вторичной обмотки подключены к клеммникам, закрепленным на корпусе трансформатора.
Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов не предусмотрено.
Структура условного обозначения модификаций трансформаторов:
ТАТААА BBB C DD V
|__________ Дополнительный индекс «V» для трансформаторов,
выпущенных по заказу с вертикальным расположением окна магнитопровода вместо горизонтального расположения ------------ Номинальный вторичный ток, где 01=1 А, 05=5 А ________________ Класс точности (X=0,5; 1; 3; Y=0,5S; J=0,2; S=0,2S; K=5P5*;
L=5P10*; M=5P15*; N=5P20*)
Номинальный первичный ток, А, где K=1000; например 1K5=1500; 050=50; 200=200
---------------------- Конструктивный вариант исполнения --------------------------- Тип трансформаторов
* - Для вторичных обмоток для защиты с учетом номинальной предельной кратности.
Рабочее положение трансформаторов в пространстве - любое.
Серийный номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

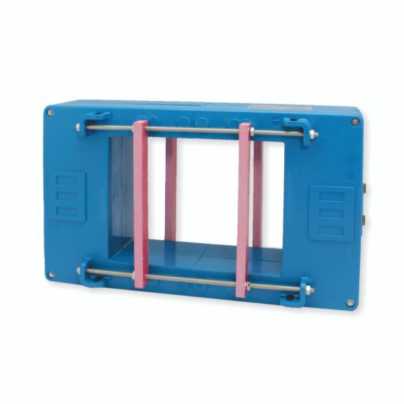

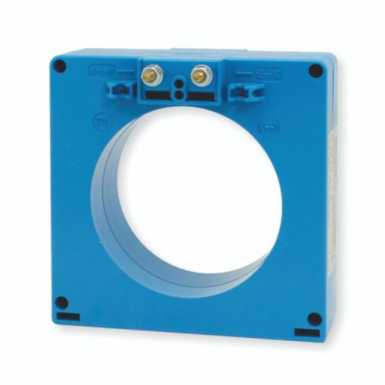

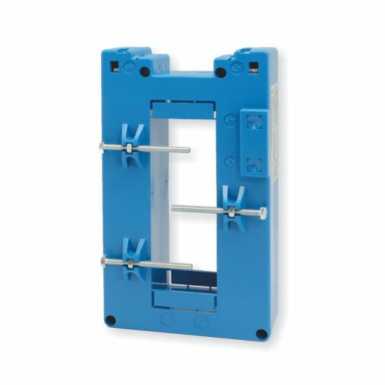

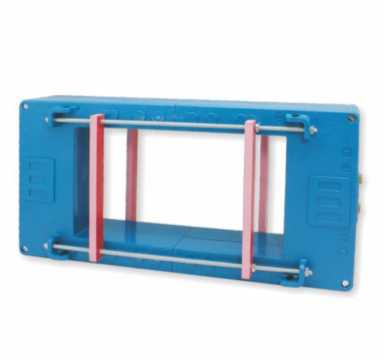

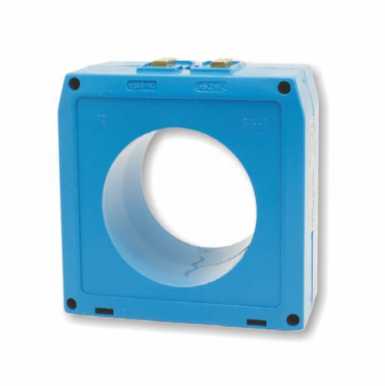

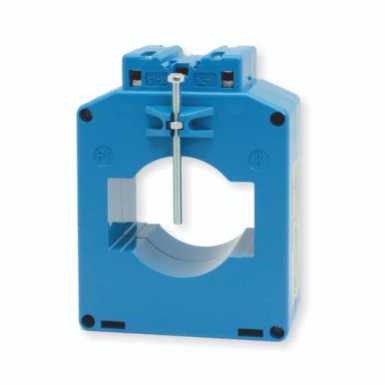

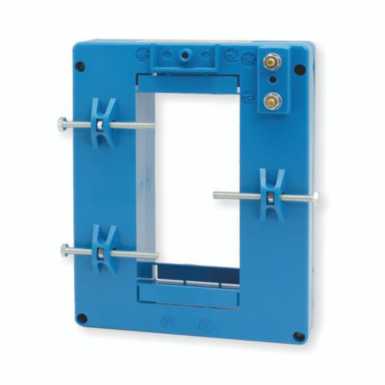

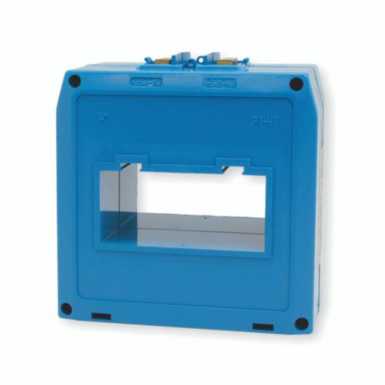

Общий вид трансформаторов представлен на рисунке 1.
Трансформатор тока TAT022
Трансформатор тока ТАТ050
Трансформатор тока TAT060
Трансформатор тока TAT061
Трансформатор тока TAT063
Трансформатор
тока TAT064
Трансформатор тока TAT079
Трансформатор тока TAT084
а ■
Трансформатор тока TAT085
Трансформатор тока TAT090
Трансформатор тока TAT101
Трансформатор тока TAT126
Трансформатор тока TAT128
Трансформатор тока TAT127
Трансформатор тока TAT129
Трансформатор тока TAT165

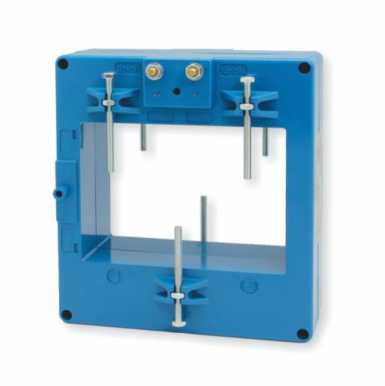

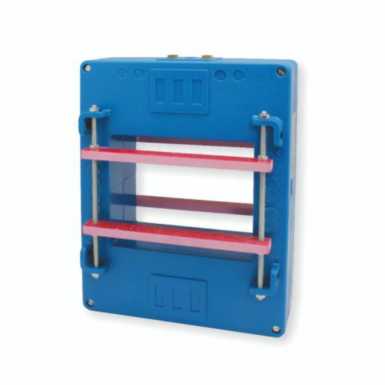

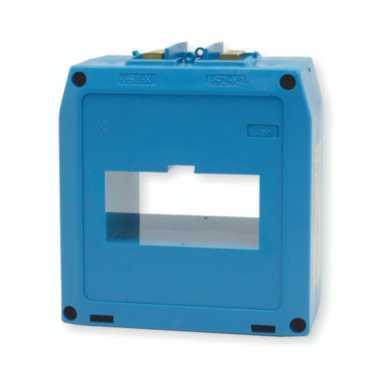

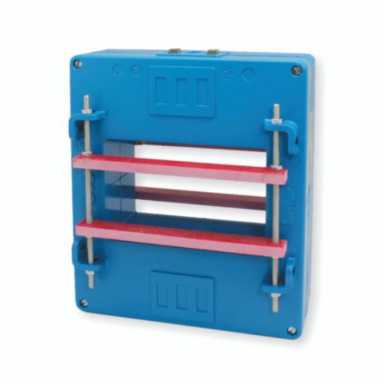

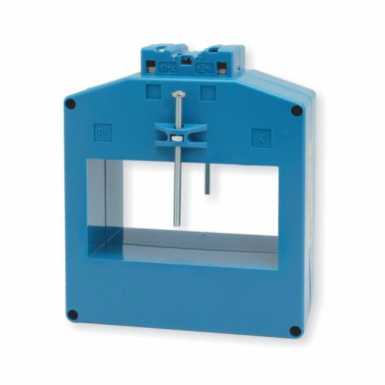

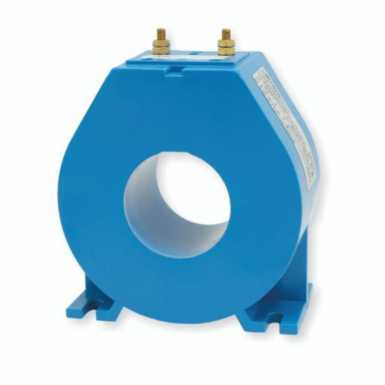

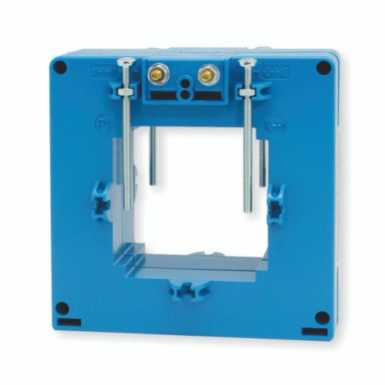

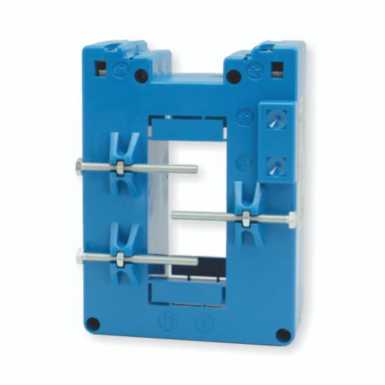

Рисунок 1 - Общий вид трансформаторов
Трансформатор тока TAT225
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока TAT022, TAT050
Наименование характеристики |
Значение для модификации | |||||||||||
TAT022 |
TAT050 | |||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | |||||||||||
40 |
1,2 |
- |
- |
- |
- |
- |
- |
- | ||||
50 |
1,2 |
- |
- |
- |
- |
- |
- |
- | ||||
60 |
1,5 |
- |
- |
- |
- |
- |
- |
- | ||||
80 |
2,5 |
1 |
- |
- |
- |
- |
- |
- | ||||
100 |
3 |
1,5 |
4 |
3 |
5 |
2 |
1 |
1 | ||||
120 |
4 |
2 |
- |
- |
- |
- |
- |
- | ||||
150 |
5 |
3 |
1 |
10 |
5 |
5 |
3,5 |
1,5 |
1,5 | |||
200 |
2 |
1,5 |
1 |
20 |
15 |
5 |
1,5 |
7 |
5 |
2,5 |
2 | |
250 |
3 |
1,5 |
1 |
25 |
15 |
5 |
5 |
8 |
6 |
3 |
2,5 | |
300 |
4 |
2 |
1 |
25 |
15 |
1 |
5 |
6 |
8,5 |
7 |
3,5 |
3 |
400 |
5 |
3 |
1,5 |
25 |
15 |
2 |
5 |
6 |
10 |
7 |
4 |
3,5 |
500 |
6 |
4 |
2 |
25 |
15 |
3 |
5 |
6 |
10 |
9 |
5 |
3,5 |
600 |
7 |
5 |
2,5 |
25 |
15 |
5 |
5 |
6 |
12,5 |
10 |
6 |
2,5 |
800 |
- |
- |
- |
- |
- |
- |
- |
- |
12,5 |
10 |
7 |
3 |
1000 |
- |
- |
- |
- |
- |
- |
- |
- |
15 |
10 |
8 |
3,5 |
Класс точности по ГОСТ 7746-2015 |
3 |
1 |
0,5 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
5P |
Номинальный вторичный ток, 12ном , А |
1 или 5 | |||||||||||
Номинальное напряжение, Цтом, кВ |
0,66 | |||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | |||||||||||
Номинальный коэффициент безопасности ^Бном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
- |
Наименование характеристики |
Значение для модификации | |||||||||||
TAT022 |
TAT050 | |||||||||||
Номинальная предельная кратность вторичных обмоток для защиты Кном |
- |
- |
- |
- |
- |
- |
- |
- |
5 |
10 |
15 |
20 |
* - для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 25 В-А cosф=0,8 |
Таблица 2 - Основные технические характеристики трансформаторов модификаций TAT022, TAT050
Наименование характеристики |
Значение для модификации | |
TAT022 |
TAT050 | |
Номинальная частота, Гц |
50 или 60 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
30x48x65 |
60x117x137 |
Масса, кг, не более |
0,3 |
2,15 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
Средний срок службы, лет, не менее |
20 | |
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | ||||||||||||||
TAT060 |
TAT061 TAT063 | ||||||||||||||
Номинальный первичный ток 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||
250 |
8 |
4 |
5 |
3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
300 |
9 |
5 |
6 |
4 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
400 |
10 |
6 |
10 |
6 |
2 |
- |
- |
- |
8 |
4 |
1,5 |
1,5 |
3,5 |
4 |
1,5 |
500 |
15 |
8 |
12 |
10 |
4 |
3 |
3 |
- |
10 |
5 |
3 |
3 |
5 |
5 |
1,5 |
600 |
20 |
10 |
18 |
15 |
6 |
4 |
4 |
2 |
15 |
8 |
4 |
4 |
5 |
6 |
2 |
750 |
- |
- |
- |
- |
6 |
- |
- |
- |
- |
8 |
- |
- |
- |
- |
2 |
800 |
30 |
15 |
20 |
15 |
8 |
6 |
6 |
3 |
20 |
10 |
6 |
6 |
8 |
8 |
2,5 |
1000 |
40 |
20 |
30 |
20 |
10 |
10 |
10 |
4 |
30 |
15 |
8 |
8 |
3 |
10 |
3 |
1200 |
50 |
25 |
30 |
25 |
12 |
12 |
12 |
5 |
40 |
20 |
10 |
10 |
3 |
12 |
3 |
1250 |
- |
- |
- |
- |
12 |
- |
- |
- |
- |
20 |
- |
- |
- |
- |
3 |
1500 |
50 |
30 |
40 |
30 |
20 |
20 |
20 |
6 |
40 |
20 |
15 |
15 |
5 |
12 |
3 |
1600 |
- |
- |
- |
- |
20 |
20 |
- |
- |
- |
- |
15 |
- |
- |
- |
- |
2000 |
- |
- |
50 |
40 |
25 |
25 |
25 |
8 |
40 |
20 |
18 |
18 |
10 |
12 |
3 |
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
3 |
1 |
0,5 |
0,5S |
0,2 |
5P |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
Номинальный вторичный ток, 12ном , А |
1 или 5 | ||||||||||||||
Номинальное напряжение, Ukm, кВ |
0,66 | ||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | ||||||||||||||
Номинальная предельная кратность вторичных обмоток для защиты Кном |
- |
- |
- |
- |
- |
- |
- |
5 |
- |
- |
- |
- |
- |
5 |
10 |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
- |
5 |
5 |
5 |
5 |
5 |
- |
- |
- для номинальной вторичной нагрузки от 1,5 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 50 В-А cosф=0,8
Таблица 4 - Основные технические характеристики трансформаторов модификаций TAT060, TAT061, TAT063
Наименование характеристики |
Значение для модификаций | ||
TAT060 |
TAT061 |
TAT063 | |
Номинальная частота, Гц |
50 или 60 | ||
Габаритные размеры (длинахширинахвысота), мм, не более |
56х105х110 |
44x90x120 |
56x105x110 |
Масса, кг, не более |
0,75 |
1 |
0,75 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
Средний срок службы, лет, не менее |
20 | ||
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | |||||||||
TAT064 |
TAT079 | |||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | |||||||||
200 |
2 |
- |
- |
- |
2 |
- |
- |
- | ||
300 |
4 |
2 |
- |
- |
4 |
2 |
- |
- | ||
400 |
6 |
4 |
- |
- |
6 |
4 |
- |
- | ||
500 |
8 |
6 |
3 |
- |
8 |
6 |
3 |
- | ||
600 |
10 |
6 |
5 |
5 |
10 |
6 |
5 |
5 | ||
800 |
12 |
8 |
6 |
6 |
12 |
8 |
6 |
6 | ||
1000 |
15 |
10 |
8 |
8 |
5 |
15 |
10 |
8 |
5 |
8 |
1200 |
18 |
12 |
10 |
10 |
10 |
18 |
12 |
10 |
10 |
10 |
1500 |
20 |
15 |
12 |
12 |
10 |
20 |
15 |
12 |
10 |
12 |
2000 |
25 |
18 |
15 |
15 |
12 |
25 |
18 |
15 |
12 |
15 |
2500 |
30 |
20 |
20 |
20 |
15 |
30 |
20 |
20 |
15 |
20 |
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
1 |
0,5 |
0,5S |
0,2S |
0,2 |
Номинальный вторичный ток, 12ном , А |
1 или 5 | |||||||||
Номинальное напряжение, ином, кВ |
0,66 | |||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | |||||||||
Номинальный коэффициент безопасности ^Бном вторичных обмоток для измерений и учета |
5 |
- для номинальной вторичной нагрузки от 2 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 30 В-А cosф=0,8
Таблица 6 - Основные технические характеристики трансформаторов модификаций TAT064, TAT079
Наименование характеристики |
Значение для модификации | |
TAT064 |
TAT079 | |
Номинальная частота, Гц |
50 или 60 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
60х118х131,5 |
60x118x118 |
Масса, кг, не более |
0,65 |
0,65 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
Средний срок службы, лет, не менее |
20 | |
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | ||||||||||||||
TAT081 |
TAT082 |
TAT084 | |||||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||
200 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4 |
2 |
250 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
6 |
3 |
300 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
8 |
4 |
400 |
6 |
3 |
- |
- |
- |
15 |
6 |
2 |
2 |
5 |
10 |
5 |
- |
10 |
5 |
500 |
6 |
3 |
- |
- |
- |
20 |
10 |
4 |
4 |
6 |
12 |
6 |
1,5 |
15 |
6 |
600 |
8 |
5 |
2 |
- |
- |
30 |
15 |
6 |
6 |
8 |
15 |
7 |
2 |
20 |
8 |
800 |
12,5 |
8 |
4 |
2,5 |
- |
40 |
20 |
8 |
8 |
8 |
20 |
8 |
3 |
20 |
10 |
1000 |
15 |
13 |
5 |
5 |
1 |
40 |
20 |
12 |
12 |
6 |
20 |
12 |
4 |
25 |
15 |
1200 |
20 |
16 |
7 |
7 |
1,5 |
50 |
25 |
15 |
15 |
8 |
25 |
13 |
5 |
40 |
20 |
1250 |
- |
16 |
7 |
- |
- |
- |
- |
- |
- |
- |
- |
13 |
- |
- |
- |
1500 |
25 |
20 |
8 |
8 |
7,5 |
80 |
40 |
18 |
18 |
10 |
40 |
15 |
6 |
50 |
25 |
1600 |
- |
20 |
8 |
- |
- |
- |
- |
18 |
- |
- |
- |
- |
- |
- |
25 |
2000 |
30 |
25 |
10 |
10 |
10 |
100 |
50 |
20 |
20 |
12 |
50 |
15 |
7 |
60 |
30 |
2500 |
40 |
30 |
15 |
15 |
12,5 |
120 |
60 |
20 |
20 |
15 |
50 |
15 |
7 |
80 |
40 |
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
1 |
0,5 |
Номинальный вторичный ток, 12ном , А |
1 или 5 | ||||||||||||||
Номинальное напряжение, ином, кВ |
0,66 | ||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | ||||||||||||||
Номинальная предельная кратность вторичных обмоток для защиты Ком |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
5 |
10 |
15 |
- |
- |
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
5 |
5 |
- для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 120 В-А cosф=0,8
Таблица 8 - Основные технические характеристики трансформаторов модификаций TAT081, TAT082, TAT084
Наименование характеристики |
Значение для модификации | ||
TAT081 |
TAT082 |
TAT084 | |
Номинальная частота, Гц |
50 или 60 | ||
Габаритные размеры (длинахширинахвысота), мм, не более |
56х105х110 |
70x130x130 |
59x94x130 |
Масса, кг, не более |
0,75 |
0,75 |
1,5 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
Средний срок службы, лет, не менее |
20 | ||
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | |||||||||||||||||||
TAT085 |
TAT090 |
TAT101 | ||||||||||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вто |
ричная нагрузка S2ном, В-А* | ||||||||||||||||||
400 |
5 |
3 |
4 |
2 |
2 |
- |
- |
- | ||||||||||||
500 |
8 |
5 |
4 |
2 |
2 |
3 |
2 |
- | ||||||||||||
600 |
- |
- |
- |
- |
- |
20 |
15 |
1,5 |
1 |
5 |
3 |
1 |
12 |
8 |
3 |
3 |
3 |
8 |
4 |
- |
800 |
10 |
5 |
5 |
5 |
- |
20 |
15 |
2,5 |
5 |
5 |
5 |
1,5 |
18 |
10 |
4 |
4 |
4 |
12 |
6 |
2 |
1000 |
15 |
8 |
8 |
8 |
5 |
20 |
15 |
4 |
7,5 |
5 |
6,5 |
2 |
25 |
15 |
8 |
8 |
5 |
15 |
7 |
3 |
1200 |
20 |
10 |
10 |
10 |
10 |
20 |
15 |
6 |
10 |
5 |
8 |
2,5 |
30 |
20 |
10 |
10 |
5 |
15 |
8 |
4 |
1250 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
20 |
- |
- |
- |
- |
- |
- |
1500 |
25 |
12 |
12 |
12 |
10 |
20 |
15 |
7,5 |
12,5 |
5 |
9 |
2,5 |
40 |
30 |
12 |
12 |
5 |
15 |
8 |
4 |
1600 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
30 |
- |
- |
- |
- |
- |
- |
2000 |
35 |
18 |
18 |
18 |
12 |
20 |
15 |
10 |
15 |
5 |
12,5 |
3 |
40 |
30 |
15 |
15 |
8 |
20 |
10 |
4 |
2500 |
40 |
20 |
20 |
20 |
15 |
25 |
15 |
15 |
17,5 |
5 |
15 |
3 |
40 |
35 |
20 |
20 |
8 |
25 |
12 |
6 |
3000 |
40 |
35 |
20 |
20 |
12 |
30 |
15 |
7 | ||||||||||||
4000 |
40 |
35 |
20 |
20 |
16 |
30 |
15 |
7 | ||||||||||||
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
Номинальный вторичный ток, 12ном , А |
1 или 5 | |||||||||||||||||||
Номинальное напряжение, ином, кВ |
0,66 | |||||||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | |||||||||||||||||||
Номинальная предельная кратность вторичных обмоток для защиты Ком |
5 |
10 |
- |
- |
- |
- |
- |
5 |
10 |
15 | ||||||||||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
- для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 40 В-А cosф=0,8
Таблица 10 - Основные технические характеристики трансформаторов модификаций TAT085, TAT090, TAT101
Наименование характеристики |
Значение для модификации | ||
TAT085 |
TAT090 |
TAT101 | |
Номинальная частота, Гц |
50 или 60 | ||
Габаритные размеры (длинахширинахвысота), мм, не более |
60х118х118 |
45x147x167 |
82x129x152 |
Масса, кг, не более |
0,75 |
1,15 |
3 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | ||
Средний срок службы, лет, не менее |
20 | ||
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | |||||||||||||||||||
TAT106 |
TAT125 |
TAT126 |
TAT127 | |||||||||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | |||||||||||||||||||
400 |
- |
- |
- |
- |
- |
7 |
2 |
5 |
3 |
4 |
1,5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
500 |
- |
- |
- |
- |
- |
10 |
4 |
8 |
4 |
5 |
1,5 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
600 |
5 |
2 |
1,5 |
- |
- |
12 |
6 |
12 |
6 |
6 |
2 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
800 |
8 |
4 |
3 |
- |
- |
16 |
12 |
15 |
8 |
8 |
2,5 |
40 |
20 |
1,5 |
1,5 |
3 |
25 |
10 |
5 |
2,5 |
1000 |
10 |
5 |
5 |
5 |
- |
22 |
15 |
20 |
12 |
10 |
3 |
40 |
20 |
3 |
3 |
3 |
30 |
12 |
6 |
3 |
1200 |
10 |
5 |
5 |
5 |
- |
30 |
15 |
30 |
15 |
12 |
3 |
50 |
25 |
6 |
6 |
3 |
35 |
15 |
7 |
3,5 |
1500 |
20 |
10 |
10 |
10 |
- |
35 |
22 |
40 |
20 |
12 |
3 |
80 |
40 |
8 |
8 |
5 |
45 |
16 |
8 |
4 |
2000 |
20 |
10 |
10 |
10 |
4 |
40 |
27 |
60 |
30 |
12 |
3 |
100 |
50 |
10 |
10 |
5 |
55 |
20 |
10 |
5 |
2500 |
25 |
12 |
12 |
12 |
10 |
50 |
30 |
80 |
40 |
15 |
4 |
120 |
60 |
15 |
15 |
5 |
75 |
25 |
12 |
6 |
3000 |
30 |
15 |
15 |
15 |
15 |
50 |
35 |
80 |
50 |
15 |
4 |
160 |
80 |
20 |
20 |
8 |
90 |
30 |
15 |
6 |
3200 |
- |
- |
- |
- |
- |
- |
35 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
4000 |
40 |
20 |
20 |
20 |
20 |
50 |
35 |
100 |
60 |
15 |
4 |
200 |
100 |
25 |
25 |
12 |
120 |
40 |
20 |
8 |
5000 |
240 |
120 |
30 |
30 |
20 |
150 |
50 |
25 |
10 | |||||||||||
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
1 |
0,5 |
1 |
0,5 |
5P |
5P |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
5P |
Номинальный вторичный ток, 12ном , А |
1 или 5 | |||||||||||||||||||
Номинальное напряжение, ином, кВ |
0,66 | |||||||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | |||||||||||||||||||
Номинальный коэффициент безопасности ^ном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
- |
- |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
- |
Номинальная предельная кратность Кном вторичных обмоток для защиты |
5 |
10 |
- |
- |
- |
- |
- |
5 |
10 |
15 |
20 |
- для номинальной вторичной нагрузки от 1,5 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 240 В-А cosф=0,8
Таблица 12 - Основные технические характеристики трансформаторов модификаций TAT106, TAT125, TAT126, TAT127
Наименование характеристики |
Значение для модификации | |||
TAT106 |
TAT125 |
TAT126 |
TAT127 | |
Номинальная частота, Гц |
50 или 60 | |||
Габаритные размеры (длинахширинахвысота), мм, не более |
68х134х148 |
58x125x160 |
59x98x173 |
76x185x180 |
Масса, кг, не более |
1,2 |
3 |
3 |
3,3 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |||
Средний срок службы, лет, не менее |
20 | |||
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | ||||||||||||||||
TAT128 |
TAT129 | ||||||||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | ||||||||||||||||
1000 |
30 |
15 |
5 |
5 |
1 |
30 |
10 |
5 |
30 |
15 |
5 |
5 |
1 |
30 |
10 |
5 | |
1200 |
35 |
17 |
- |
- |
- |
35 |
12 |
6 |
35 |
17 |
- |
- |
- |
35 |
12 |
6 | |
1500 |
40 |
20 |
7,5 |
7,5 |
5 |
40 |
15 |
8 |
40 |
20 |
7,5 |
7,5 |
5 |
40 |
15 |
8 | |
2000 |
50 |
25 |
10 |
10 |
5 |
60 |
20 |
10 |
50 |
25 |
10 |
10 |
5 |
60 |
20 |
10 | |
2500 |
70 |
35 |
- |
- |
- |
70 |
20 |
10 |
70 |
35 |
- |
- |
- |
70 |
20 |
10 | |
3000 |
80 |
40 |
20 |
20 |
10 |
80 |
25 |
12 |
80 |
40 |
20 |
20 |
10 |
80 |
25 |
12 | |
4000 |
100 |
50 |
30 |
30 |
20 |
100 |
30 |
15 |
100 |
50 |
30 |
30 |
20 |
100 |
30 |
15 | |
4500 |
- |
- |
- |
- |
- |
- |
15 |
- |
- |
- |
- |
- |
- |
- |
- |
- | |
5000 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 | |
5500 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
15 |
- | |
6000 |
- |
- |
- |
- |
- |
- |
- |
- |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 | |
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P | |
Номинальный вторичный ток, 12ном , А |
1 или 5 | ||||||||||||||||
Номинальное напряжение, ином, кВ |
0,66 | ||||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | ||||||||||||||||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
5 |
5 |
5 |
5 |
5 |
- |
- |
- | |
Номинальная предельная кратность вторичных обмоток для защиты Ком |
- |
- |
- |
- |
- |
5 |
10 |
15 |
- |
- |
- |
- |
- |
5 |
10 |
15 |
- для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 180 В-А cosф=0,8
Таблица 14 - Основные технические характеристики трансформаторов модификаций TAT128, TAT129
Наименование характеристики |
Значение для модификации | |
TAT128 |
TAT129 | |
Номинальная частота, Гц |
50 или 60 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
93х185х226 |
93x185x246 |
Масса, кг, не более |
3,5 |
3,5 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
Средний срок службы, лет, не менее |
20 | |
Средняя наработка до отказа, ч |
175 000 |
Наименование характеристики |
Значение для модификации | |||||||||||||||
TAT165 |
TAT225 | |||||||||||||||
Номинальный первичный ток, 11ном, А |
Номинальная вторичная нагрузка S2ном, В-А* | |||||||||||||||
1000 |
30 |
15 |
5 |
5 |
1 |
30 |
10 |
5 |
30 |
15 |
5 |
5 |
1 |
30 |
10 |
5 |
1200 |
35 |
17 |
- |
- |
- |
35 |
12 |
6 |
35 |
17 |
- |
- |
- |
35 |
12 |
6 |
1500 |
40 |
20 |
7,5 |
7,5 |
5 |
40 |
15 |
8 |
40 |
20 |
7,5 |
7,5 |
5 |
40 |
15 |
8 |
2000 |
50 |
25 |
10 |
10 |
5 |
60 |
20 |
10 |
50 |
25 |
10 |
10 |
5 |
60 |
20 |
10 |
2500 |
70 |
35 |
- |
- |
- |
70 |
20 |
10 |
70 |
35 |
- |
- |
- |
70 |
20 |
10 |
3000 |
80 |
40 |
20 |
20 |
10 |
80 |
25 |
12 |
80 |
40 |
20 |
20 |
10 |
80 |
25 |
12 |
4000 |
100 |
50 |
30 |
30 |
20 |
100 |
30 |
15 |
100 |
50 |
30 |
30 |
20 |
100 |
30 |
15 |
5000 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
6000 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
8000 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
180 |
100 |
30 |
30 |
20 |
40 |
15 |
5 |
Класс точности по ГОСТ 7746-2015 |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
1 |
0,5 |
0,5S |
0,2 |
0,2S |
5P |
5P |
5P |
Номинальный вторичный ток, 12ном , А |
1 или 5 | |||||||||||||||
Номинальное напряжение, ином, кВ |
0,66 | |||||||||||||||
Наибольшее рабочее напряжение, ин.р., кВ |
0,72 | |||||||||||||||
Номинальный коэффициент безопасности Кбном вторичных обмоток для измерений и учета |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
5 |
5 |
5 |
5 |
5 |
- |
- |
- |
Номинальная предельная кратность вторичных обмоток для защиты Ком |
- |
- |
- |
- |
- |
5 |
10 |
15 |
- |
- |
- |
- |
- |
5 |
10 |
15 |
- для номинальной вторичной нагрузки от 1 до 5 В-А cosф=1, для номинальной вторичной нагрузки от 3 до 180 В-А cosф=0,8
Таблица 16 - Основные технические характеристики трансформаторов модификаций TAT165, TAT225
Наименование характеристики |
Значение для модификации | |
TAT165 |
TAT225 | |
Номинальная частота, Гц |
50 или 60 | |
Габаритные размеры (длинахширинахвысота), мм, не более |
93х185х308 |
93x185x368 |
Масса, кг, не более |
3,5 |
3,5 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (диапазон рабочих температур), °С |
У3 (от -45 до +50) Т3 (от -25 до +60 для тропического исполнения) | |
Средний срок службы, лет, не менее |
20 | |
Средняя наработка до отказа, ч |
175 000 |
