Номер по Госреестру СИ: 54632-13
54632-13 Преобразователи постоянного тока и напряжения измерительные
(MC0МА2, MC2MV2)
Назначение средства измерений:
Преобразователи постоянного тока и напряжения измерительные МС0МА2, MC2MV2 (далее - преобразователи) предназначены для линейного преобразования входного сигнала постоянного тока или напряжения в унифицированные сигналы постоянного тока или напряжения.

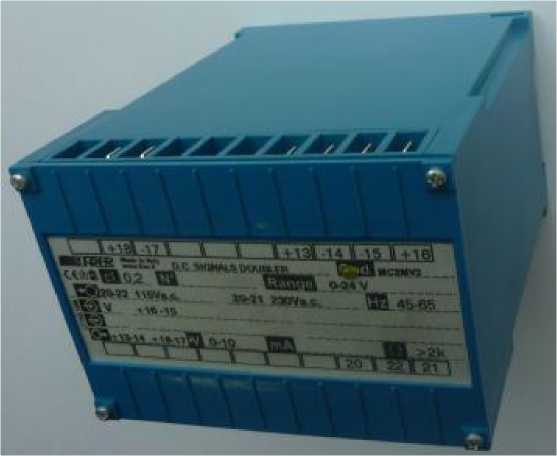

Внешний вид.
Преобразователи постоянного тока и напряжения измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на маркировочную табличку преобразователей и на паспорт в левый верхний угол титульного листа типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в разделе 4 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к преобразователям постоянного тока и напряжения измерительным МС0МА2, MC2MV21 ГОСТ 8.027-2001 ГСИ . Государственная поверочная схема для средств измере -ний постоянного электрического напряжения и электродвижущей силы.
2 ГОСТ 8.022-91 ГСИ . Государственный первичный эталон и государственная по -верочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 30 А.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МИ 1570-86 «ГСИ. Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Перечень рекомендуемых основных средств поверки представлен в таблице 2. Таблица 2
Наименование |
Метрологические характеристики |
Мультиметр цифровой прецизионный модели Fluke 8508А |
Диапазон измерений постоянного тока от 0 до 20 мА, погрешность ± (0,0018^и + 0,0002^к) %; Диапазон измерений напряжения постоянного тока от 0 до 20 В, погрешность ± (О,ОО045Ч.’и + 0,000025 • U к) %. |
Калибратор универсальный FLUKE 5520A |
Диапазон воспроизведения силы постоянного тока от 0 до 11 А, абсолютная погрешность ± (0,001 ^1и + 0,00003 Н,,-); Диапазон воспроизведения напряжения постоянного тока от 0 до 1000 В, абсолютная погрешность ± (0,000018/ии + 0,000015^) |
Изготовитель
фирма FRER s.r.l.,Viale Europa, 12 - 20093, Cologno Monzese (Ml) - Italy тел.: + 39 02 27302828; факс: +39 02 25391518
Лист № 4 Всего листов 4
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail: pcm@sura.ru
Конструкция преобразователей выполнена в пластмассовом корпусе и рассчитана для крепления с помощью DIN-рейки.
Принцип действия преобразователей основан на линейном преобразовании значений аналоговых входных сигналов в унифицированные сигналы постоянного тока или напряжения.
Преобразователи имеют несколько модификаций, отличающихся видом измеряемой физической величины, диапазоном измерений, классом точности и напряжением питания.
Фотография общего вида представлена на рисунке 1.
Рисунок 1
Комплект поставки включает:
-
- преобразователь - 1 шт;
-
- паспорт - 1 экз.;
-
- упаковочная коробка - 1 шт.
Лист № 3 Всего листов 4
представлены в таблице 1.
Таблица 1
Наименование параметра |
Значение параметра для модификаций преобразователей | |
МС0МА2 |
MC2MV2 | |
Диапазон измерений напряжения постоянного тока, В |
0.0,06; 0.0,1; 0.0,15; 0.1; 0.5; 0.10; 0.24; 0.100; 0.200; 0.300; 0.400; 0.500; 0.600 | |
Диапазон измерений силы постоянного тока |
0.1 мА; 0.5 мА; 0.10 мА; 0.20 мА; 4.20 мА; 0.1 А; 0.5 А; 0.10 А |
- |
Диапазон выходных унифицированных сигналов (на нагрузке) |
от 0 до 10 В (не менее 2 кОм) от 0 до 1 мА (15 кОм) от 0 до 5 мА (3 кОм) от 0 до 20 мА (750 Ом) от 4 до 20 мА (750 Ом) | |
Пределы допускаемой основной приведённой погрешности измерений тока и напряжения, % |
± 1; ± 0,5 |
± 0,2 |
Пределы допускаемой дополнительной приведённой погрешности измерений тока и напряжения, вызванной влиянием температуры на каждые 10 °С, в долях от основной |
1 |
2 |
Температура окружающего воздуха, °С |
от минус 10 до плюс 50 | |
Номинальные значения габаритных размеров, (высотахширинахдлина), мм |
70х100х110 | |
Масса, кг, не более |
0,6 | |
Напряжение питания (допускаемое отклонение), В:
или
|
24; 48; 115; 230; 400 (± 10 %) 24; 48; 110; 220 (-15.+20 %) | |
Частота напряжения питания переменного тока, Гц |
от 45 до 65 | |
Примечания - 1 Нормирующим значением является диапазон изменения выходного сигнала. 2 При заказе диапазон измерений, диапазон выходного унифицированного сигнала и напря -жение питания выбираются из указанных значений. |
