Номер по Госреестру СИ: 83637-21
83637-21 Анализаторы многофункциональные сетевые
(QUBO)
Назначение средства измерений:
Анализаторы многофункциональные сетевые QUBO (далее - анализаторы) предназначены для измерений, отображения и передачи по цифровым интерфейсам параметров электрических величин в однофазных и трехфазных электрических сетях трех или четырехпроводных системах переменного тока промышленной частоты 50 Гц.
Внешний вид.
Анализаторы многофункциональные сетевые
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) анализаторов является встроенным.
ПО устанавливается в программируемое постоянное запоминающее устройство (далее - ППЗУ) анализаторов.
ПО является метрологически значимым.
Метрологические характеристики анализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные |
Значение | ||
QUBO 96 |
QUBO 96H |
QUBO 96 mono | |
Идентификационное наименование ПО |
QBNNb0100r050300 | ||
Номер версии (идентификационный номер ПО), не ниже |
5.03 | ||
Цифровой идентификатор ПО |
e29873d63297cc2ed16a620b56eb8e5f | ||
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Схемы подключений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам многофункциональным сетевым QUBOотсутствуют
Испытательный центр
Общество с ограниченной ответственностью « разработок в области метрологии» (ООО «ИЦРМ»)Адрес: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Место нахождения: 117546, г. Москва, Харьковский проезд, д.2, этаж 2, пом. I, ком. 35,36
Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений входных сигналов напряжения и силы переменного тока, их математической обработке, отображении результатов измерений на дисплее и передачи их по интерфейсам связи.
Конструктивно анализаторы представляют собой приборы в пластиковом корпусе, на передней панели которого расположен жидкокристаллический дисплей (ЖК-дисплей) и клавиши переключения. На задней панели расположены разъемы для подключения внешнего электрического питания, разъемы для подключения измерительных цепей, интерфейс передачи данных Ethernet и Profibus.
Анализаторы выпускаются в модификациях QUBO 96, QUBO 96Н, QUBO 96 mono, отличающихся функциональностью, техническими и метрологическими характеристиками.
Анализаторы модификаций QUBO 96 и QUBO 96Н используются в трехпроводных или четырехпроводных трехфазных системах с несбалансированной нагрузкой. Анализаторы модификации QUBO 96 mono используются в однофазных системах.
В зависимости от модификации анализаторы имеют возможность индикации синхронизированных векторных измерений с обеспечением обмена информацией по гальванически развязанным цифровым интерфейсам RS-485 и/или Ethernet.
Структура условного обозначения модификаций анализаторов:
- для модификации QUBO 96
Q 9 6 P 3 L 0 0 5 _ |
CQ 2 | ||
Коммуникационные протоколы |
нет |
X | |
RS485, ModBus |
M | ||
Опции |
нет | ||
2 выхода сигнализации/импульса |
U |
- для модификации QUBO 96Н
Q 9 6 P 3 H 0 0 5 _ |
CQ | |||
Коммуникационные | ||||
протоколы |
RS485 ModBus |
M | ||
ModBus TCP + Webserver + internal memory |
E | |||
ModBus TCP + WebServer + GATEWAY |
G | |||
IEC61850 |
I | |||
PROFIBUS DP V0 |
P | |||
JOHNSON CONTROLS N2 OPEN |
J | |||
Напряжение питания |
от 198 до 264 В переменного тока |
2 | ||
от 20 до 60 В переменного/постоянного тока |
L | |||
от 80 до 260 В переменного/постоянного тока |
H |
Опции нет
2 выхода сигнализации/импульса U
- для модификации QUBO 96 mono
Q 9 6 S 3 L 0 0 5 _ |
D3 | ||||
Коммуникационные | |||||
протоколы |
RS485 ModBus |
M | |||
ModBus TCP + WebServer + internal memory |
E | ||||
ModBus TCP + WebServer + GATEWAY |
G | ||||
PROFIBUS DP V0 |
P | ||||
JOHNSON CONTROLS N2 OPEN |
J | ||||
Напряжение питания |
от 198 до 264 В переменного тока |
2 | |||
от 20 до 60 В переменного/постоянного тока |
L | ||||
от 80 до 260 В переменного/постоянного тока |
H | ||||
Опции |
нет | ||||
2 выхода сигнализации/импульса |
U |
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

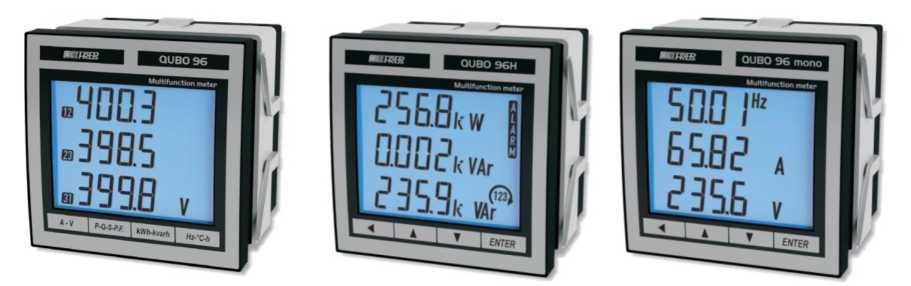

Общий вид анализаторов представлен на рисунке 1. Пломбирование анализаторов не предусмотрено. Нанесение знака поверки на анализаторы в обязательном порядке не предусмотрено.
а) QUBO 96 б) QUBO 96Н в) QUBO 96 mono
Рисунок 1 - Общий вид анализаторов
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение характеристики | ||
QUBO 96 |
QUBO 96H |
QUBO 96 mono | |
Диапазон номинальных значений линейного напряжения переменного тока {Тном.л, В |
от 100 до 400 (690Х)) |
- | |
Диапазон номинальных значений фазного напряжения переменного тока Цюм.ф, В |
от 57,7 до 230 (398Х)) |
от 57,7 до 230 (398Х)) | |
Диапазон измерений линейного (фазного) напряжения переменного тока, В |
от 0,1 • ином.л(ф) до 1,2' ином.л(ф) | ||
Пределы допускаемой приведенной к номинальному значению погрешности измерений линейного (фазного) напряжения переменного тока, % |
±0,5 |
±0,2 |
±0,2 |
Номинальные значения силы переменного тока 1ном, А |
1 и 5 | ||
Диапазон измерений силы переменного тока, А |
от 0,057ном до 1,2\Тном | ||
Пределы допускаемой приведенной к номинальному значению погрешности измерений силы переменного тока, % |
±0,5 |
±0,2 |
±0,2 |
Диапазон номинальных значений частоты переменного тока, Г ц |
от 50 до 60 | ||
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 | ||
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, мГц |
±10 |
Наименование характеристики |
Значение характеристики | ||
QUBO 96 |
QUBO 96H |
QUBO 96 mono | |
Диапазон измерений небаланса линейного (фазного) напряжения переменного тока, В |
от 0,1 • £Тном.л(ф) до 1Д £Тном.л(ф) |
- | |
Пределы допускаемой приведенной к номинальному значению линейного (фазного) напряжения переменного тока погрешности измерений небаланса линейного (фазного) напряжения переменного тока, % |
±1 |
±1 |
- |
Диапазон измерений небаланса силы переменного тока, А |
от 0,1'Тном до 1,2'Тном |
- | |
Пределы допускаемой приведенной к номинальному значению силы переменного тока погрешности измерений небаланса силы переменного тока, % |
±1 |
±1 |
- |
Диапазон измерений силы переменного тока нейтрали, А |
- |
от 0,1 •/ном до 1,2^/ном |
- |
Пределы допускаемой приведенной к номинальному значению силы переменного тока погрешности измерений силы переменного тока нейтрали,% |
- |
±1 |
- |
Класс точности при измерении активной электрической энергии |
12) | ||
Диапазон измерений активной электрической мощности, Вт |
от 0,05-Рном до 1,2-Рном4) | ||
Пределы допускаемой приведенной к номинальному значению погрешности измерений активной электрической мощности, % |
±1 |
±0,5 |
±0,5 |
Класс точности при измерении реактивной электрической энергии |
23) | ||
Диапазон измерений реактивной электрической мощности, вар |
от 0,05^^ном до 1,2^^ном | ||
Пределы допускаемой приведенной к номинальному значению погрешности измерений реактивной электрической мощности, % |
±1 |
±0,5 |
±0,5 |
Диапазон измерений полной электрической мощности, В^А |
от 0,05-^ном до 1,2^ном6) | ||
Пределы допускаемой приведенной к номинальному значению погрешности измерений полной электрической мощности, % |
±1 |
±0,5 |
±0,5 |
Диапазон измерений средней активной электрической мощности, Вт |
- |
от 0,05-Рном до 1,2-Рном4) |
Наименование характеристики |
Значение характеристики | ||
QUBO 96 |
QUBO 96H |
QUBO 96 mono | |
Пределы допускаемой приведенной к номинальному значению погрешности измерений средней активной электрической мощности, % |
- |
±1 |
±1 |
Диапазон измерений коэффициента мощности costy |
от 0,5 до 1 | ||
Пределы допускаемой абсолютной погрешности измерений коэффициента мощности costy |
±0,02 |
±0,01 |
±0,01 |
Диапазон измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока, Ки , % |
- |
от 0 до 49,9 |
- |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих линейного (фазного) напряжения переменного тока, % |
- |
±2 |
- |
Диапазон измерений суммарного коэффициента гармонических составляющих силы переменного тока, Ki , % |
- |
от 0 до 49,9 |
- |
Пределы допускаемой относительной погрешности измерений суммарного коэффициента гармонических составляющих силы переменного тока, % |
- |
±2 |
- |
Нормальные условия измерений:
|
от +21 до +25 от 30 до 70 | ||
^S'lieu U/ном^/ном |
Таблица 3 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 1
Значение силы переменного тока, А |
Коэффициент мощности cos9 |
Пределы допускаемой относительной основной погрешности измерений, % |
0,02-Лом < I < 0,05-!ном |
1 |
±1,5 |
0,05-Тном < I < 1,2-!ном |
±1,0 | |
0,057ном < I < 0,10-!ном |
0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) |
±1,5 |
0,10-!ном < I < 1,2-!ном |
±1,0 | |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 4 - Пределы допускаемой относительной основной погрешности измерений активной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 1 (модификации QUBO 96, QUBO 96H)
Значение силы переменного тока, А |
Коэффициент мощности cos9 |
Пределы допускаемой относительной основной погрешности измерений, % |
0,05-!ном < I < 1,2-Тном |
1 |
±2,0 |
0,10-!ном < I < 1,2-!ном |
0,5 (при индуктивной нагрузке) | |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 5 - Средний температурный коэффициент при измерении активной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, для класса точности 1
Значение силы переменного тока, А |
Коэффициент мощности cos9 |
Средний температурный коэффициент, %/°С |
0,057ном < I < 1,2-!ном |
1 |
0,05 |
0,10-!ном < I < 1,2-!ном |
0,5 (при индуктивной нагрузке) |
0,07 |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 6 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при симметричной нагрузке для класса точности 2
Значение силы переменного тока, А |
Коэффициент мощности simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной основной погрешности измерений, % |
0,027ном < I < 0,05-Тном |
1 |
±2,5 |
0,057ном < I < 1,2-!ном |
±2,0 | |
0,057ном < I < 0,10-!ном |
0,5 |
±2,5 |
0,10-!ном < I < 1,2-!ном |
±2,0 | |
0,10-!ном < I < 1,2-!ном |
0,25 |
±2,5 |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 7 - Пределы допускаемой относительной основной погрешности измерений реактивной электрической энергии прямого и обратного направлений при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения, для класса точности 2 (модификации QUBO 96, QUBO 96H)
Значение силы переменного тока, А |
Коэффициент мощности simp (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной основной погрешности измерений, % |
0,057ном < I < 1,2Тном |
1 |
±3,0 |
0,10-!ном < I < 1,2-!ном |
0,5 | |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 8 - Средний температурный коэффициент при измерении реактивной электрической энергии прямого и обратного направлений при отклонении температуры окружающей среды от нормальных условий измерений, для класса точности 2
Значение силы переменного тока, А |
Коэффициент мощности sin9 (при индуктивной или емкостной нагрузке) |
Средний температурный коэффициент, %/°С |
0,057ном < I < 1,2-!ном |
1 |
0,10 |
0,10-!ном < I < 1,2-!ном |
0,5 |
0,15 |
Примечание - при номинальном значении напряжения переменного тока |
Таблица 9 - Основные технические характеристики
Наименование характеристики |
Значение характеристики | |
QUBO 96 |
QUBO 96H QUBO 96 mono | |
Масштабный коэффициент трансформации по силе переменного тока, Мк11) |
15000 | |
Масштабный коэффициент трансформации по напряжению переменного тока, Мки1) |
1000000 | |
Параметры электрического питания: - напряжение переменного тока, В |
от 198 до 264 |
от 198 до 264 от 20 до 60 от 80 до 260 |
- частота переменного тока, Гц |
от 45 до 65 | |
- напряжение постоянного тока, В |
- |
от 20 до 60 от 80 до 260 |
Потребляемая мощность, В^А, не более |
6 | |
Частота обновления показаний, с, не более |
0,5 | |
Диапазон показаний температуры, °С |
от 0 до 50 | |
Габаритные размеры (высотахдлинахширина), мм, не более |
96х96х102 | |
Масса, кг, не более |
0,2 | |
Рабочие условия измерений:
|
от 0 до +50 от 15 до 85 | |
Средний срок службы, лет |
30 | |
Средняя наработка на отказ, ч |
150000 | |
1) масштабный коэффициент трансформации при использовании анализаторов совместно (задается в программном обеспечении): |
Наименование характеристики |
Значение характеристики | ||
QUBO 96 |
QUBO 96H |
QUBO 96 mono | |
Масштабный коэффициент трансформации по силе переменного тока, Мк^ |
15000 | ||
Масштабный коэффициент трансформации по напряжению переменного тока, МкиХ) |
1000000 | ||
|
