МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

3 июня 2019 г.                                             № 1308

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 52995/3 «Счетчики электрической энергии однофазные многофункциональные СЕ 208» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 08 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращениями АО «Энергомера» от 06 марта 2019 г. № 1041, от 26 марта 2019 г. № 1861 приказываю:

• 1. Внести изменения в описание типа на счетчики электрической энергии однофазные многофункциональные СЕ 208, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 55454-13, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу САНТ.411152.068 Д1

с изменением №  3 «Счетчики электрической энергии однофазные

многофункциональные СЕ 208. Методика поверки», утвержденному ФГУП «ВНИИМС» 15 февраля 2019 г., и распространить действие документа на счетчики электрической энергии однофазные многофункциональные СЕ 208, находящиеся в эксплуатации.

• 3. Переоформить свидетельство об утверждении типа № 52995/3 «Счетчики электрической энергии однофазные многофункциональные СЕ 208», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 55454-13, в связи с внесением изменений в методику поверки.

• 4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

С ЮН1ИЯ О (J Р1ИФИКАИ Jll

Сертификат: 00E1036EE32711E880E9E0071BFC5DO276

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 00.11.2018 до 08.11.2019

I                          J

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «3» июня 2019 г. № 1308

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные СЕ 208

Счетчики электрической энергии однофазные многофункциональные СЕ 208 (далее по тексту - счетчики) предназначены для измерения только активной или активной, реактивной энергии в одном или в двух направлениях в однофазных двухпроводных цепях переменного тока и организации многотарифного учета и контроля качества электроэнергии.

Принцип действия счетчиков основан на измерении аналого-цифровым преобразователем мгновенных значений входных сигналов напряжения и тока в цепи «фазы» и в цепи «нуля» для двухэлементных счетчиков или только в цепи «фазы» для одноэлементных счетчиков, с последующим вычислением микроконтроллером активной энергии, а также, в зависимости от исполнения, других параметров сети: среднеквадратических значений напряжений и токов в фазном и нулевом проводе, активной, реактивной и полной мощности, коэффициента мощности, реактивной энергии, частоты сети.

Счетчики, применяемые внутри помещений, могут использоваться только в местах, имеющих дополнительную защиту от влияния окружающей среды (в жилых и в общественных зданиях, в шкафах, в щитках), счетчики для наружной установки могут использоваться без дополнительной защиты от окружающей среды, и устанавливаются на опору линии электропередачи или на отводящих к потребителю силовых проводах. Счетчики предназначены для учета электроэнергии в бытовом и в мелкомоторном секторе, на промышленных предприятиях и объектах энергетики, в том числе, с информационным обменом данными по каналам связи в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии АИИС КУЭ (АСКУЭ).

Конструктивно счетчики выпускаются в корпусах для крепления на щитки, для крепления на DIN-рейку, а также могут быть разделены на две части: измерительный блок и индикаторное устройство. В этом исполнении измерительные блоки, предназначенные для наружной установки, выполняют всю функциональность многотарифного счетчика, с отображением показаний на индикаторном устройстве, передаваемых на него по каналу связи PLC или радио. Индикаторные устройства применяются внутри помещений и используются для просмотра потребителем показаний с измерительных блоков.

Счетчики имеют в своем составе: один или два датчика тока (шунт или трансформатор тока, два шунта или шунт и трансформатор тока), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, испытательное выходное устройство для поверки, интерфейс для съема показаний системами автоматизированного учета потребленной электроэнергии, оптический порт для локального съема показаний, ЖК-дисплей для просмотра измеряемой информации (для счетчиков с отдельным измерительным блоком - в составе индикаторного устройства).

В состав счетчика в соответствии со структурой условного обозначения могут входить следующие устройства: оптический, проводной, PLC или (и) радио интерфейс, в том числе, для связи с индикаторным устройством счетчика, реле управления нагрузкой, реле сигнализации, клавиатура, датчики контроля: вскрытия клеммной крышки, вскрытия корпуса, воздействия магнитом, температуры внутри счетчика.

Счетчики могут вести измерения активной электроэнергии только в прямом или в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

• - прямое направление (расход, потребление, импорт, | >“от шин”) ф=от 90⁰ до 0⁰ - 1й квадрант cos9= от 0 до 1 - (инд.)

ф=от 0⁰ до минус 90⁰ - 4й квадрант cosф= от 1 до 0 - (емк.)

• - обратное направление (приход, отдача, экспорт, | “к шинам”)

ф=от 270⁰ до 180⁰ - 3й квадрант cosф= от 0 до минус 1 - (инд.) ф=от 180⁰ до 90⁰ - 2й квадрант cosф= от минус 1 до 0 - (емк.)

Счетчики могут вести измерения реактивной электроэнергии в прямом и обратном направлениях в диапазонах сдвига фаз между напряжением и током следующим образом:

• - прямое направление (потребление, импорт, | >“от шин”) ф=от 0⁰ до 90⁰ - 1й квадрант sinф= от 0 до 1 - (инд.)

ф=от 90⁰ до 180⁰ - 2й квадрант sinф= от 1 до 0 - (емк.)

• - обратное направление (отпуск, экспорт, | “к шинам”) ф=от 180⁰ до 270⁰ - 3й квадрант sinф= от 0 до минус 1 - (инд.) ф=от 270⁰ до 0⁰ - 4й квадрант sinф= от минус 1 до 0 - (емк.)

Счетчик ведет учет времени и даты.

Счетчик ведет учет потребления или потребления и отпуска активной электрической энергии суммарно и по действующим тарифам в соответствии с сезонными недельными расписаниями и суточными программами смены тарифных зон (тарифными программами). Сезонное недельное расписание может предусматривать различные суточные тарифные программы для различных дней недели. В счетчике также предусматривается назначение тарифных программ для исключительных (особых) дней, а также, в зависимости от исполнения, назначение тарифов или тарифных программ по заданным событиям.

Счетчики в зависимости от исполнения обеспечивают учет, фиксацию и хранение, измерение, а также выдачу на ЖК-дисплей и по интерфейсам:

• - количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам;

• - количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом;

• - архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет (приведены в таблице 1).

Таблица 1 - Глубина хранения архивов показаний учитываемых видов энергии, зафиксированных при смене суток, месяцев, лет

• - текущего счета потребителя, остаточного количества оплаченной электроэнергии в кВъч или в денежных единицах (для исполнений Z);

• - остатка количества электроэнергии, потребленной в кредит и остатка социального лимита, в кВъч или в денежных единицах;

• - количества только потребленной или потребленной и отпущенной активной электроэнергии нарастающим итогом суммарно и раздельно по тарифам, количества потребленной и отпущенной реактивной электроэнергии нарастающим итогом, зафиксированных по команде по интерфейсу, а также архива этих показаний (не менее 19), зафиксированных по заданным событиям (для исполнений Z).

Счетчики в зависимости от исполнения обеспечивают фиксацию и хранение:

- активных мощностей, усредненных на заданном интервале усреднения в соответствии с таблицей 10 (только потребление или потребление и отпуск) или накоплений энергии (потребления и отпуска) активной или активной и реактивной за заданные интервалы дискретизации в соответствии с таблицей 10;

- архивов максимальных значений активной потребленной мощности, усредненной на заданном интервале усреднения в соответствии с таблицей 10, зафиксированных за месяц (не менее 13), с датой и временем их достижения;

Дополнительно счетчик в зависимости от исполнения обеспечивает измерение, индикацию на ЖК-дисплее и выдачу по интерфейсам:

- среднеквадратического значения фазного напряжения в цепи напряжения;

- среднеквадратического значения фазного и нулевого тока в цепях тока;

- активной мощности;

- реактивной мощности;

- полной мощности;

- коэффициента мощности;

- температуры внутри счетчика (без нормирования погрешности);

- частоты измерительной сети;

- для исполнения U с учетом пределов допускаемой погрешности при измерении параметров качества электрической энергии в соответствии с классом «S» характеристики процесса измерений ГОСТ 30804.4.30-2013, указанных в таблице 11:

- прерывания напряжения;

- глубины последнего и не менее 11 предыдущих провалов напряжения;

- длительности последнего и не менее 11 предыдущих провалов напряжения;

- последнего и не менее 11 предыдущих максимальных значений напряжения при перенапряжении;

- длительности последнего и не менее 11 предыдущих перенапряжений;

- отрицательное и положительное отклонения напряжения электропитания;

- отклонение частоты.

Примечание: измерение показателей качества электроэнергии выполняется с классом характеристик процесса измерений по ГОСТ 30804.4.30-2013 на основе несинхронных с сетью и всемирным координированным временем UTC измерениях среднеквадратических значений напряжения.

- оценка соответствия качества электроэнергии нормам в соответствии с ГОСТ 321442013 текущего и не менее 20 предыдущих недельных периодов оценки качества электроэнергии. Перечень показателей, для которых выполняется оценка соответствия нормам, приведен в таблице 11.

Дополнительно счетчики в зависимости от исполнения обеспечивают индикацию:

- действующего тарифа;

- даты и времени;

- серийного номера, версии ПО и контрольной суммы счетчика;

- лимитов электроэнергии;

- лимита мощности;

- лимитов напряжения.

Счетчики в зависимости от исполнения обеспечивают возможность задания следующих параметров:

• - адреса счетчика;

• - заводского номера, MAC-адреса счетчика (при изготовлении и ремонте);

• - абонентского номера счетчика;

• - текущего времени и даты;

• - величины суточной коррекции часов;

• - разрешения перехода на летнее/зимнее время;

- даты, времени перехода;

- суточной тарифной программы;

- сезонных недельных расписаний и дат начала сезонов;

- дат исключительных (особых) дней;

- паролей для доступа по интерфейсу;

- скорости обмена по интерфейсу;

- лимитов по потреблению энергии за месяц общего и по каждому тарифу для срабатывания реле;

- лимитов по мощности для срабатывания реле;

- количества оплаченной электроэнергии;

- количества электроэнергии, допустимой к использованию в кредит и по социальному лимиту;

- нижнего и верхнего порогов напряжений, порога отклонения частоты, порога температуры внутри счетчика, порога рассогласования времени и суммарной синхронизации времени;

Реле управления нагрузкой в счетчиках в зависимости от исполнения может срабатывать:

- по превышению лимита энергии или расходованию оплаченной электроэнергии, с учетом электроэнергии, допустимой к использованию в кредит;

- по превышению лимита мощности;

- по уровню напряжения;

- по небалансу тока на двух измерителях, для двухэлементных исполнений;

- по прямому управлению командой через интерфейс;

- по другим событиям в зависимости от заданных настроек.

Счетчики обеспечивают фиксацию корректировок времени, изменений настроек счетчика, отклонений параметров сети, фактов вскрытий клеммной крышки и корпуса.

Счетчики в зависимости от исполнения обеспечивают также фиксацию воздействий магнитом, нарушений в электроустановке потребителя, попыток обращения с неверным паролем, критического несоответствия времени, перегрева счетчика.

Обмен информацией с внешними устройствами обработки данных осуществляется через оптический порт и один из интерфейсов, в зависимости от исполнения счетчика.

Обмен информацией по оптическому порту осуществляется с помощью оптической головки, соответствующей ГОСТ IEC 61107-2011.

Обслуживание счетчиков производится с помощью технологического программного обеспечения «Admin Tools».

Фотографии общего вида счетчиков, с указанием схемы пломбировки от несанкционированного доступа, приведены на рисунках 2-7, фотографии общего вида индикаторного устройства - на рисунке 8.

СЕ 208 ХХ.ХХХ.Х.ХХХ. ХХХ ХХХ

Обозначение встроенного модуля связи, при его наличии, а также обозначение протокола обмена (при необходимости) Дополнительные функции:

См. таблицу 3* Интегрированные интерфейсы связи: См. таблицу 2*

Количество измерительных элементов:

• 1 - счетчик с одним датчиком тока (в цепи фазы);

• 2 - счетчик с двумя датчиками тока (в цепи фазы и нейтрали)

----------------------------- Базовый (максимальный) ток:

5 - 5(60) А;

6 - 5(100) А;

8 - 10(100) А;

9 - 5(80) А ------------------------------ Номинальное напряжение:

4 - 230 В ---------------------------------- Класс точности:

1 - 1 по активной энергии;

7- 1/1 по активной/реактивной энергии;

8 - 1/2 по активной/реактивной энергии

------------------------------------ Тип и номер корпуса:

S7 - для установки в щиток; R5, R8 - для установки на рейку; C1 - для крепления на силовых проводах без разрыва линии;

С2 - для крепления на силовых проводах с разрывом линии;

C4 - для наружной установки Рисунок 1 - Структура условного обозначения счетчиков

Примечание - * перечисление интерфейсов и дополнительных функций счетчиков строго по порядку, указанному в таблицах 2 и 3.

Таблица 2 - Перечень интерфейсов

Продолжение таблицы 2

Таблица 3 - Перечень дополнительных функций

Перечни литер обозначающих исполнения модулей связи и дополнительных функций могут быть расширены производителем. Описание вновь введенных литер приведено в эксплуатационной документации на счетчики и на сайте производителя. Дополнительные литеры могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

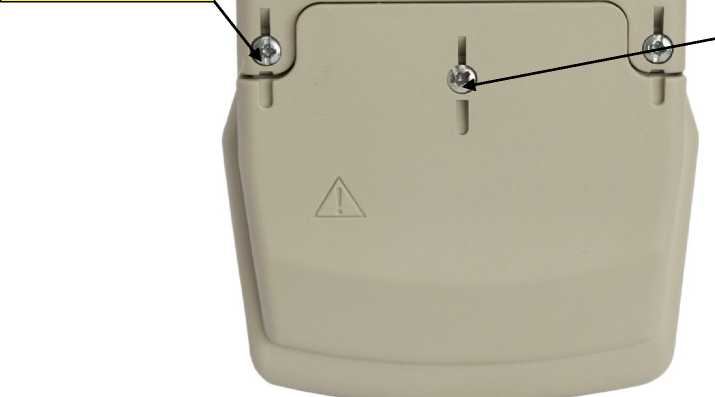

■Ц Место пломбирования электроснабжающей

Рисунок 2 - Общий вид счетчика CE 208 R8

Место пломбирования поверителя

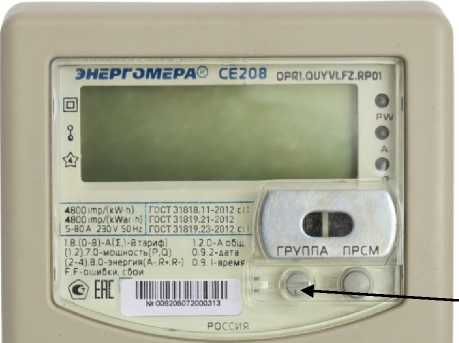

Рисунок 3 - Общий вид счетчика CE 208 S7

Место пломбирования поверителя

| C11-C12I230V Ы401Л 5OHZI ГОСТ 31813.11-201:'ГПГ

^iHlIlllliriTlllilll  ^tHL

Б 2017г № 101724784   ■

jmp/[kvar-h]                             Россия

Место пломбирования электроснабжающей организации

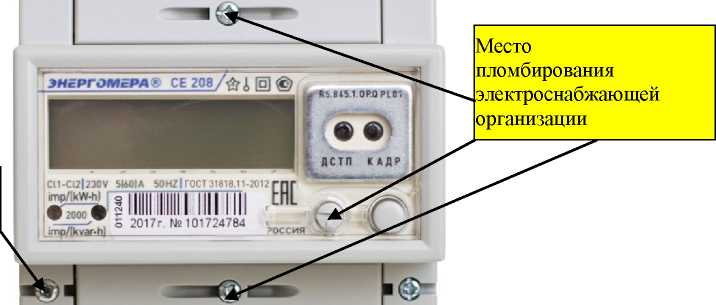

Рисунок 4 - Общий вид счетчика CE 208 R5

Место пломбирования поверителя

Рисунок 5 - Общий вид счетчика СЕ 208 С1

Место пломбирования поверителя

Рисунок 6 - Общий вид счетчика СЕ 208 С2

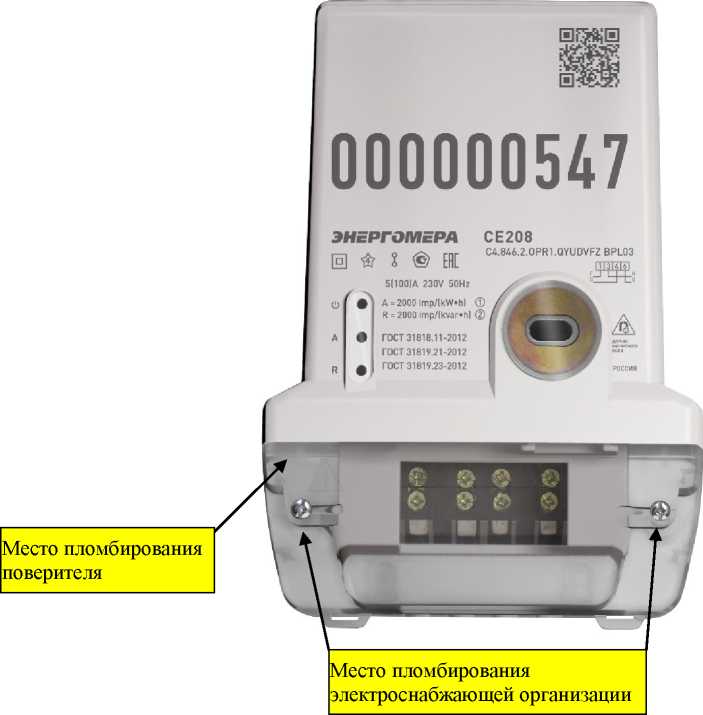

Рисунок 7 - Общий вид счетчика CE 208 C4

Место для наклеики разрушающейся бирки

Место для наклейки разрушающейся бирки

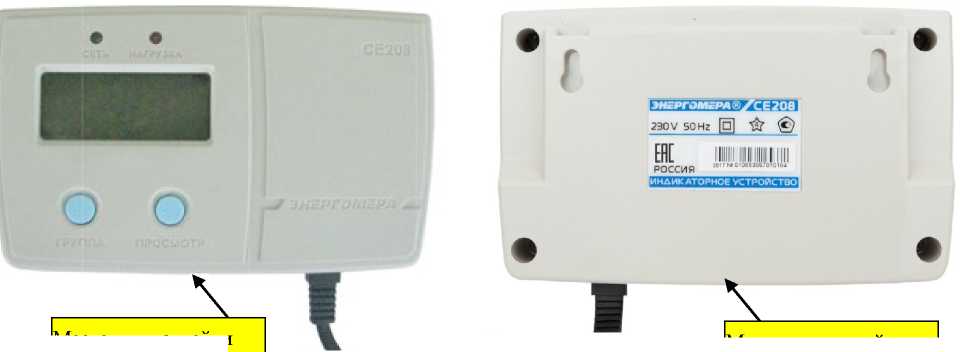

Рисунок 8 - Общий вид индикаторного устройства счетчика СЕ 208

Идентификационные данные ПО счетчиков электрической энергии однофазных многофункциональных СЕ 208 указаны в таблице 4.

Таблица 4 - Идентификационные данные ПО счетчиков

По своей структуре ПО счетчика разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 5 - 9. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний в соответствии с Р 50.2.077-2014.

Метрологические характеристики приведены в таблице 5.

Таблица 5 - Метрологические характеристики

Продолжение таблицы 5

Пределы допускаемых значений основной относительной погрешности, приведенные в таблицах 6 и 8, а также для коэффициента мощности Д cosф, нормируют для информативных значений входного сигнала:

• - напряжение - (0,55 - 1,2) и_ном;

• - частота измерительной сети - (47,5 - 52,5) Гц или (57 - 63) Гц.

Пределы допускаемых значений основной относительной погрешности, приведенные в таблице 7, нормируют для информативных значений входного сигнала:

• - напряжение - (0,55 - 1,2) и_ном;

• - частота измерительной сети - (49 -51) Гц или (59 -61) Гц.

Пределы допускаемых значений основной относительной погрешности при измерении активной мощности усредненной на интервале в 1 секунду (S_P), в процентах, не должны превышать значений, указанных в таблице 6.

Таблица 6 - Пределы допускаемых значений основной относительной погрешности при измерении активной мощности усредненной на интервале в 1 секунду

Пределы допускаемых значений основной относительной погрешности при измерении реактивной мощности усредненной на интервале в 1 секунду (Sq), в процентах, не должны превышать значений, указанных в таблице 7.

Таблица 7 - Пределы допускаемых значений основной относительной погрешности при измерении реактивной мощности усредненной на интервале в 1 секунду

Пределы допускаемых значений основной относительной погрешности при измерении полной мощности усредненной на интервале в 1 секунду — не должны превышать значений, указанных в таблице 8.

Таблица 8 - Пределы допускаемых значений основной относительной погрешности при

измерении полной мощности усредненной на интервале в 1 секунду

Расчет пределов относительной погрешности по средней мощности производится по следующей формуле:

60 К„         D -100% ₇

-----100 % + (----------))² P - T P

где: 3p - пределы допускаемой относительной погрешности по мощности, %;

3э - пределы допускаемых значений относительной погрешности при измерении электрической энергии, %;

P - величина измеренной средней мощности, выраженная в кВт (квар);

T - интервал усреднения мощности, выраженный в минутах;

KE - внутренняя константа счетчика (величина, эквивалентная «внутреннему» 1 имп., выраженному в кВт^ч; квар^ч).

D - цена единицы младшего разряда индикатора кВт (квар)

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратических значений силы тока 3I, в процентах, не превышают ± 2,0%, для значений тока 0,05 1_б < I < 0,1 1_б, и не превышают ± 1,0%, для значений тока 0,1 1_б < I < 1_макс.

Пределы допускаемых значений основной относительной погрешности при измерении среднеквадратического значения фазного напряжения 3U, в процентах, не превышают ± 0,5%, для значений напряжения 0,55 и_ном < U < 1,2 и_ном.

Пределы допускаемых значений основной абсолютной погрешности при измерении коэффициента мощности Д cos ф, не превышают значений ± 0,05, для значений коэффициента мощности 0,8(емк) - 1,0 - 0,5(инд).

Пределы допускаемых значений абсолютной погрешности при измерении частоты напряжения сети не должны превышать ± 0,01 Гц (для исполнения Z) или ± 0,1 Гц (для исполнения без Z) в диапазоне от 47,5 до 52,5 Гц или от 57,5 до 62,5 Гц для счётчиков всех классов точности.

Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности вызванной изменением частоты сети, приведены в таблице 9.

Таблица 9 - Пределы допускаемых значений дополнительной погрешности при измерении реактивной энергии и реактивной мощности вызванной изменением частоты сети

Таблица 10 - Основные технические характеристики

Продолжение таблицы 10

Пределы допускаемой погрешности при измерении показателей качества электроэнергии указаны в таблице 11.

Таблица 11 - Пределы допускаемой погрешности при измерении показателей качества

электроэнергии

наносят на панель счетчика или измерительного блока офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Таблица 12 - Комплектность счетчиков

осуществляется по документу САНТ.411152.068 Д1 с изменением № 3 «Счетчики электрической энергии однофазные многофункциональные СЕ 208. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.02.2019 г.

Основные средства поверки:

• - установка для поверки счетчиков электрической энергии СУ201-3-0,05-К-Х-Х-Х-Х-1 с эталонным ваттметром-счетчиком СЕ603КС-0,05-120, укомплектованная трансформаторами тока гальванической развязки ТТГР 100/100 (регистрационный номер в Федерильном информационном фонде 37901-14);

• - секундомер электронный Интеграл С-01 (регистрационный номер в Федерильном информационном фонде № 44154-10).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на винт, расположенный на лицевой панели корпуса счетчика, давлением пломбира на стальную или пластиковую пломбу, а также в формуляр счетчика в виде оттиска и/или в свидетельство.

Сведения о методиках (методах) измерений приведены в эксплуатационном документе.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии

ГОСТ IEC 61107-2011 Обмен данными при считывании показаний счетчиков, тарификации и управления нагрузкой. Прямой локальный обмен данными

ТУ 4228-090-63919543-2012 Счетчики электрической энергии однофазные многофункциональные СЕ 208. Технические условия

Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»)

ИНН 2635133470

Адрес: 355029, г. Ставрополь, ул. Ленина, д. 415

Телефон: 8 (8652) 35-75-27

Факс: 8 (8652) 56-66-90

E-mail: concern@energomera.ru

Web-сайт: www.energomera.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Телефон: 8 (495) 437-55-77

Факс: 8 (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измерений в целях утверждения типа № 30004-13 от 29.03.2018 г.
