Номер по Госреестру СИ: 35688-13
35688-13 Расходомеры-счетчики тепловые
(t-mass)
Назначение средства измерений:
Расходомеры-счетчики тепловые t-mass (в дальнейшем - расходомеры) предназначены для измерений массового расхода и массы различных газов (в том числе воздух, азот, аргон, кислород, углекислый газ, метан, природный газ и других), а также попутного и свободного нефтяного газа (ГОСТ Р 8.615-2005) и вычислений объемного расхода (объема) газов, приведенного к нормальным условиям.
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 2
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 3
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 4
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 5
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 6
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 7
Внешний вид.
Расходомеры-счетчики тепловые
Рисунок № 8
Программное обеспечение
Программное обеспечение расходомеров состоит из двух частей Firmware и Software. Firmware - метрологически значимая часть программного обеспечения. Software - метрологически не значимая часть программного обеспечения, определяющая различные протоколы цифровой коммуникации, а также совместимость с сервисными программами.
Номер версии программного обеспечения имеет структуру где
Х - идентификационный номер Firmware: для преобразователей t-mass 65 обозначается 1; для преобразователей t-mass 150 обозначается 01;
Y - идентификационный номер текущей версии Software (от 00 до 99);
Z - служебный номер, идентифицирующий порядковый номер внесения изменений в метрологически не значимую часть программного обеспечения для устранения выявленных в ней неточностей (от 00 до 99).
Наименование ПО отображается на дисплее преобразователя при его включении (как неактивное, не подлежащее изменению).
Идентификационные данные программного обеспечения расходомера:
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
t-mass 65 |
71137565 |
не ниже V1.0y.zz |
не отображается |
CRC16 |
t-mass 150 |
71185873 |
не ниже V01.0y.zz |
не отображается |
CRC16 |
Программное обеспечение расходомера от непреднамеренных и преднамеренных изменений имеет уровень защиты "C" согласно МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации типографским способом, на прибор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам тепловым t-massГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 22782.0-81 Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний
ГОСТ 22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты “искробезопасная электрическая цепь”. Технические требования и методы испытаний
Техническая документация фирмы
Поверка
Поверкаосуществляется по документу МП 35688-13 «ГСИ. Расходомеры-счетчики тепловые t-mass. Методика поверки» с изменением №1, утвержденному ФГУП «ВНИИМС» 30.06.2017 г.
Основные средства поверки:
- установка расходомерная газовая, погрешность ±0,5 %;
- устройство имитационно-поверочное FieldCheck;
- частотомер электронно-счетный Ч3-49А амплитудой до 50 В и частотой 0...10 кГц;
- ампервольтметр Р386, диапазон измерений 0,1-10 В, погрешность ±0,05 %;
- термометр типа ТЛ-4 с пределами измерения до 100 °С и ценой деления 0,5 °С .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или свидетельство о поверке.
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: +7 (495)437-55-77 / +7 (495)437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Расходомеры состоят из первичного преобразователя расхода газа (A, F - фланцевый, B, I - погружной) и электронных преобразователей марки 65 и 150. Расходомеры выпускаются в компактном или раздельном исполнении (удаленность до 100 м).
Первичный преобразователь расхода (A, F) представляет собой стальной корпус, внутренний диаметр которого совпадает с внутренним диаметром трубопровода. В погружном исполнении (B, I) термопреобразователи установлены на штанге, которая монтируется непосредственно на трубопроводе с помощью специального монтажного комплекта.
Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры Pt-100, находящимися в потоке газа. Один термопреобразователь измеряет температуру газа, а температура второго поддерживается выше температуры потока газа. При прохождении потока газа второй термопреобразователь охлаждается. Чем больше массовый расход, тем больше охлаждающий эффект и мощность, требуемая на поддержание постоянной разности температур. Таким образом, мощность, потребляемая подогреваемым преобразователем температуры, является мерой массового расхода газа.
По измеренному значению массового расхода (массы) газа и рассчитанному значению плотности газа расходомер автоматически вычисляет объемный расход (объем) газа, приведенный к нормальным условиям. В расходомерах 65F и 65I расчет плотности при нормальных условиях осуществляется автоматически в соответствии с алгоритмом ГСССД МР №113-03 для многокомпонентного состава газа, заданного пользователем в расходомере. В расходомерах серии A150 и B150 расчет плотности при нормальных условиях осуществляется для одного из определенных газов: азот, углекислый газ, аргон в соответствии с алгоритмом ГСССД МР №134-07, а для воздуха в соответствии с ГСССД МР №112-03.
Электронный преобразователь имеет встроенный дисплей и клавиатуру для настройки, программирования, и индикации текущего расхода (массы) газа, а также объемного расхода (объема), приведенного к нормальным условиям.
Для обслуживания, настройки, диагностики расходомеров с персонального компьютера могут использоваться сервисные программы FieldTool, FieldCare, а также устройство имитационно-поверочное FieldCheck.
Расходомеры серии 65F и 65I могут иметь взрывозащищенное (1Exd[ia]IICT1..T4 или 1Exde[ia]IICT1..T4) исполнение.
Внешний вид расходомера приведен на рисунке 1.

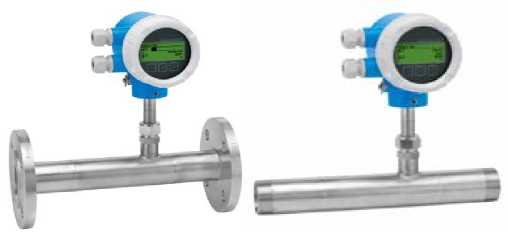

Расходомеры-счетчики t-mass А150

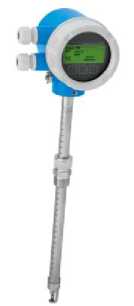

Расходомеры-счетчики t-mass В150

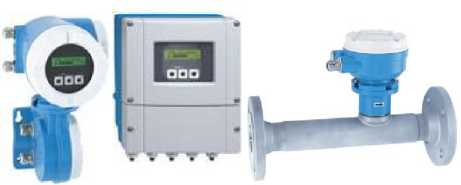

Расходомеры-счетчики t-mass 65F
Расходомеры-счетчики t-mass 65F
Рисунок 1 - Внешний вид расходомеров t-mass: а) компактное исполнение; б) раздельное исполнение

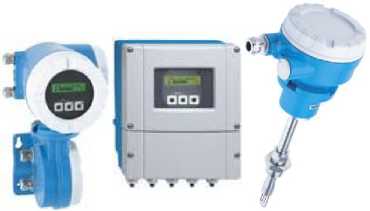

Расходомеры-счетчики t-mass 65I а)
Расходомеры-счетчики t-mass 65I
б)
Конструкция приборов не позволяет проникнуть к счетному механизму и к месту регулирования внутренних настроек расходомера без специального кода доступа через меню.
Кроме того предусмотрена блокировка клавиатуры одновременным нажатием клавиш я + и +д с помощью которой блокируется доступ ко всем операциям в меню прибора.
В расходомерах конструктивно предусмотрено наличие переключателя "SWITCH", расположенного внутри корпуса (рис. 2), который может иметь два состояния: "Off" ("Выключен") или "On" ("Включен").
При использовании расходомера в учетно-расчетных операциях переключатель "SWITCH" защищен маркой поверителя, также предусмотрено пломбирование корпуса электронного преобразователя расходомера.
Схема пломбирования приведена на рисунке 2.
а)
б)
Рисунок 2 - Корпус электронного преобразователя: а) компактное исполнение; б) раздельное исполнение
При использовании любого варианта защиты от несанкционированного доступа к настройкам на дисплее прибора появляется значок Й.
Таблица 3
Наименование |
Обозначение |
Кол. |
Примечание |
Расходомер-счетчик тепловой t-mass в составе: первичный преобразователь, электронный преобразователь. |
150/65 A/B, F/I |
1 |
В соответствии с заказом |
Комплект вспомогательных устройств:
|
DK6MB-\\\ DK6CA-W DK6WM-X DK6ML-xxx DK6HT-x+xxxx DK6ST-xxx DK7ST-xxx DXR375-xxx |
В соответствии с заказом | |
Руководство по эксплуатации |
1 |
Для соответствующего исполнения расходомера | |
Паспорт |
1 | ||
Методика поверки |
МП 35688-13 с изменением №1 |
1 |
Таблица 2
Наименование харак теристики |
Значение характеристики | |||
Характеристика |
150 |
65 | ||
Исполнение |
A |
B |
F |
I |
Номинальный диаметр условного прохода, мм |
от 15 до 50 |
от 80 до 1500 |
от 15 до 100 |
от 80 до 1500 |
Диапазон измерений массового расхода*, кг/ч (нм3/ч) |
от 0,5 до 1365 (от 0,38 до 1056) |
от 20 до 720000 (от 16 до 835200) |
от 0,5 до 3750 (от 0,38 до 2900) |
от 20 до 720000 (от 15,5 до 556844) |
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа/объемного расхода и объема газа, приведенного к нормальным условиям % |
± 0 45 Qmax ’ Q при 0,01Qmax<Q<0,15 Qmax ±3 при 0,15Qmax<Q<Qmax ±3±f Q 1L0,07 Q max при Qmax<Q<1,5Qmax |
±1,5 % при 0,1Qmax <Q<Qmax ± 0,15 Qmax Q при 0,01Qmax<Q<0,1Qmax |
± (1,0 + 0,5 Qmax) Q при 0,01Qmax<Q<Qmax | |
Пределы допускаемой относительной погрешности измерений массового расхода и массы газа/объемного расхода и объема газа, приведенного к нормальным условиям при имитационной поверке % |
- |
±2 % при 0,1Qmax <Q<Qmax ± 02 Qmax ’ Q при 0,01Qmax<Q<0,1Qmax |
± (1,5 + 0,5 Qmax ) Q при 0,01Qmax<Q<Qmax | |
Динамический диапазон изменений расхода |
150:1 |
100:1 | ||
Диапазон давления рабочей среды, МПа |
от -0,05 до +4 |
от -0,05 до +2 |
от -0,05 до +4 |
от -0,05 до +2 |
Температура измеряемой среды, °C |
от -40 до +100 |
от -40 до +100 |
от -40 до +130 | |
Температура окружающей среды, °C |
от -40 до +60 | |||
Температура хранения, °C |
от -40 до +80 | |||
Напряжение питания |
18 ... 30 В пост. тока |
20 ... 260 В (45 . 65 Гц) 16 ... 62 В пост. тока | ||
Выходные сигналы |
4 ... 20 мА, НАЯТ, имп., частотный, реле |
4-20 мА, имп., частотный, реле, HART, Profibus DP, Modbus RS485, FOUN- |
Наименование характеристики |
Значение характеристики | ||
Характеристика |
150 |
65 | |
Исполнение |
A B |
F |
I |
DATION Fieldbus | |||
Степень защиты оболочки |
IP66/67 |
IP67 | |
Масса, кг, не более |
22 2,5 |
61,5 |
16,3 |
* для воздуха
** Qmax - верхний предел диапазона измерений массового расхода или объемного расхода, приведенного к нормальным условиям.
Q - текущее измеряемое значение массового расхода или объемного расхода, приведенного к нормальным условиям.
